T20909-2017：钢门窗.pdf

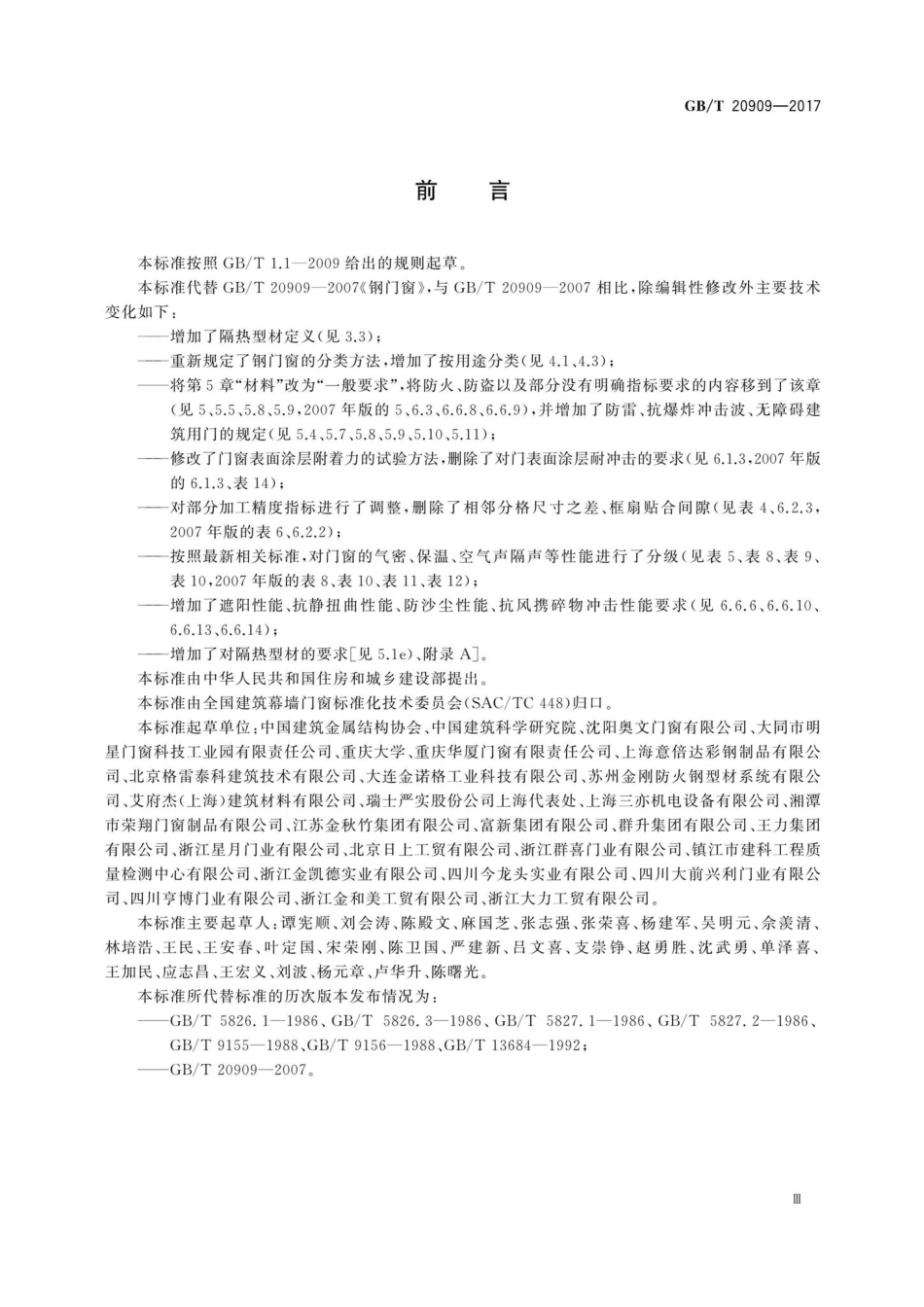

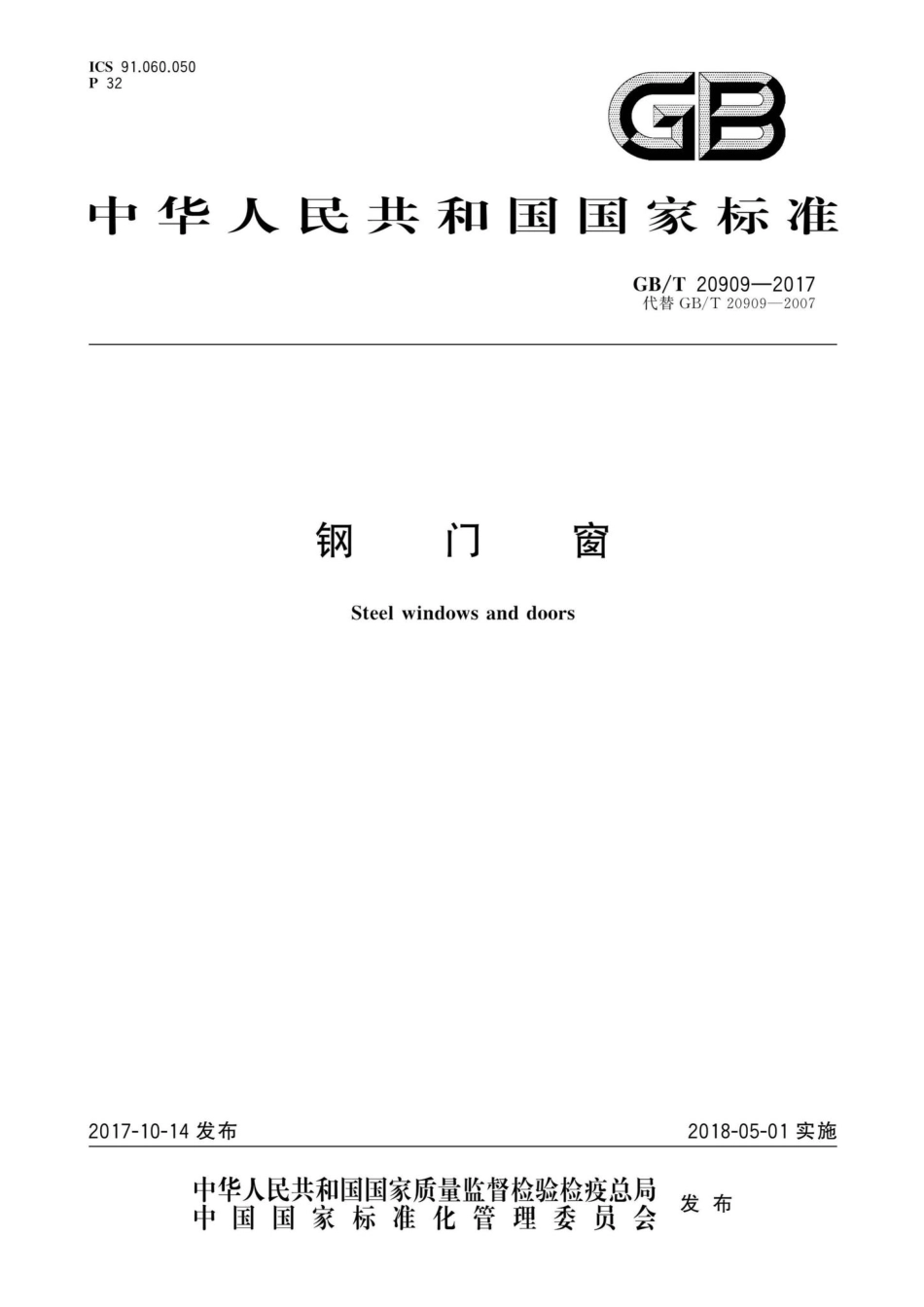

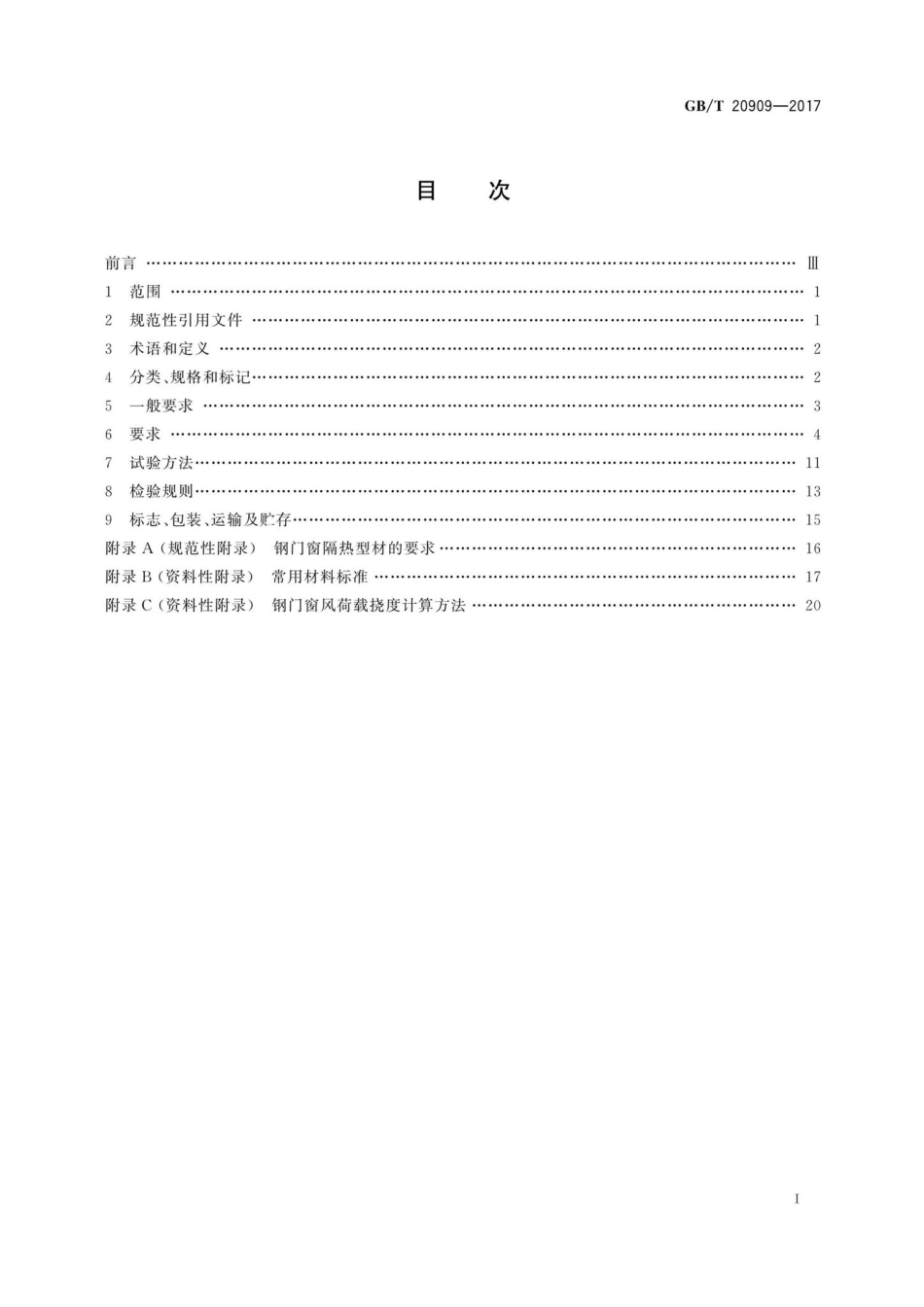

ICS91.060.050P 32GB中华人民共和国国家标准GB/T20909-2017代替GB/T20909-2007钢门窗Steel windows and doors2017-10-14发布2018-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T20909-2017目次前言1范围12规范性引用文件13术语和定义24分类、规格和标记”25一般要求.36要求47试验方法118检验规则139标志、包装、运输及贮存15附录A(规范性附录)钢门窗隔热型材的要求16附录B(资料性附录)常用材料标准17附录C(资料性附录)钢门窗风荷载挠度计算方法.20IGB/T20909-2017前言本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB/T20909-2007钢门窗，与GB/T20909-2007相比，除编辑性修改外主要技术变化如下：增加了隔热型材定义（见3.3）；重新规定了钢门窗的分类方法，增加了按用途分类（见4.1、4.3）；将第5章“材料”改为“一般要求”，将防火、防盗以及部分没有明确指标要求的内容移到了该章(见5、5.5、5.8、5.9,2007年版的5、6.3、6.6.8、6.6.9)，并增加了防雷、抗爆炸冲击波、无障碍建筑用门的规定（见5.4、5.7、5.8、5.9、5.10、5.11）；修改了门窗表面涂层附着力的试验方法，删除了对门表面涂层耐冲击的要求（见6.1.3,2007年版的6.1.3、表14)；对部分加工精度指标进行了调整，删除了相邻分格尺寸之差、框扇贴合间隙（见表4、6.2.3，2007年版的表6、6.2.2)；按照最新相关标准，对门窗的气密、保温、空气声隔声等性能进行了分级（见表5、表8、表9、表10,2007年版的表8、表10、表11、表12)；增加了遮阳性能、抗静扭曲性能、防沙尘性能、抗风携碎物冲击性能要求（见6.6.6、6.6.10、6.6.13、6.6.14);增加了对隔热型材的要求见5.1e)、附录A。本标准由中华人民共和国住房和城乡建设部提出。本标准由全国建筑幕墙门窗标准化技术委员会(SAC/TC448)归口。本标准起草单位：中国建筑金属结构协会、中国建筑科学研究院、沈阳奥文门窗有限公司、大同市明星门窗科技工业园有限责任公司、重庆大学、重庆华厦门窗有限责任公司、上海意倍达彩钢制品有限公司、北京格雷泰科建筑技术有限公司、大连金诺格工业科技有限公司、苏州金刚防火钢型材系统有限公司、艾府杰（上海）建筑材料有限公司、瑞士严实股份公司上海代表处、上海三亦机电设备有限公司、湘潭市荣翔门窗制品有限公司、江苏金秋竹集团有限公司、富新集团有限公司、群升集团有限公司、王力集团有限公司、浙江星月门业有限公司、北京日上工贸有限公司、浙江群喜门业有限公司、镇江市建科工程质量检测中心有限公司、浙江金凯德实业有限公司、四川今龙头实业有限公司、四川大前兴利门业有限公司、四川亨博门业有限公司、浙江金和美工贸有限公司、浙江大力工贸有限公司。本标准主要起草人：谭宪顺、刘会涛、陈殿文、麻国芝、张志强、张荣喜、杨建军、吴明元、余羡清、林培浩、王民、王安春、叶定国、宋荣刚、陈卫国、严建新、吕文喜、支崇铮、赵勇胜、沈武勇、单泽喜、王加民、应志昌、王宏义、刘波、杨元章、卢华升、陈曙光。本标准所代替标准的历次版本发布情况为：GB/T5826.1-1986、GB/T5826.3-1986、GB/T5827.1-1986、GB/T5827.2-1986、GB/T9155-1988、GB/T9156-1988、GB/T13684-1992;GB/T20909-2007。GB/T20909-2017钢门窗1范围本标准规定了钢门窗的术语和定义、分类、规格和标记、一般要求、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于工业与民用建筑用钢窗和民用建筑用钢门。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T716碳素结构钢冷轧钢带GB/T2518连续热镀锌钢板及钢带GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T5823建筑门窗术语GB/T5824建筑门窗洞口尺寸系列GB/T6388运输包装收发货标志GB/T6807钢铁工件涂装前磷化处理技术条件GB/T7106建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7633门和卷帘的耐火试验方法GB/T8484建筑外门窗保温性能分级及检测方法GB/T8485建筑门窗空气声隔声性能分级及检测方法GB/T9286-1998色漆和清漆漆膜的划格试验GB/T11976建筑外窗采光性能分级及检测方法GB/T12513镶玻璃构件耐火试验方法GB12955防火门GB/T13306标牌GB/T14155整樘门软重物体撞击试验GB/T14436工业产品保证文件总则GB16809防火窗GB17565防盗安全门通用技术条件GB/T24498建筑门窗、幕墙用密封胶条GB/T29048窗的启闭力试验方法GB/T29049整樘门垂直荷载试验GB/T29530平开门和旋转门抗静扭曲性能的测定GB/T29555门的启闭力试验方法GB/T29737-2013建筑门窗防沙尘性能分级及检测方法1GB/T20909-2017GB/T29738-2013建筑幕墙和门窗抗风携碎物冲击性能分级及检测方法GB/T29739门窗反复启闭耐久性试验方法GB/T29908玻璃幕墙和门窗抗爆炸冲击波性能分级及检测方法GB/T30591建筑门窗洞口尺寸协调要求GB50016-2014建筑设计防火规范GB50057建筑物防雷设计规范GB50763无障碍设计规范JG/T73不锈钢建筑型材JG/T115彩色涂层钢板门窗型材JGJ113建筑玻璃应用技术规程JGJ/T151建筑门窗玻璃幕墙热工计算规程JG175-2011建筑用隔热铝合金型材JG/T386建筑门窗复合密封条3术语和定义GB/T5823界定的以及下列术语和定义适用于本文件。3.1钢门steeldoors用钢质型材或板材制作门框、门扇或门扇骨架结构的门。3.2钢窗steel windows用钢质型材、板材（或以钢质型材、板材为主）制作框、扇结构的窗。3.3隔热型材thermal barrier profiles增加非金属隔热层或隔热构造，形成有隔热功能的复合建筑钢门窗型材。4分类、规格和标记4.1分类与代号4.1.1钢门窗按用途可分为：a)外墙用门窗，代号为W;b)内墙用门窗，代号为N。4.1.2钢门窗按开启形式分类，分类与代号应符合表1规定。表1钢门窗的开启形式与代号开启形式固定上悬中悬下悬平开下悬立转平开推拉弹簧提拉门GPXPTH代号窗GZXPXLPTTL注：固定门、固定窗与其他各种可开启形式门、窗组合时，以开启形式代号表示。4.1.3按钢门窗型材的材质分类，分类与代号应符合表2规定。2
