T197-2018：预应力混凝土空心方桩.pdf

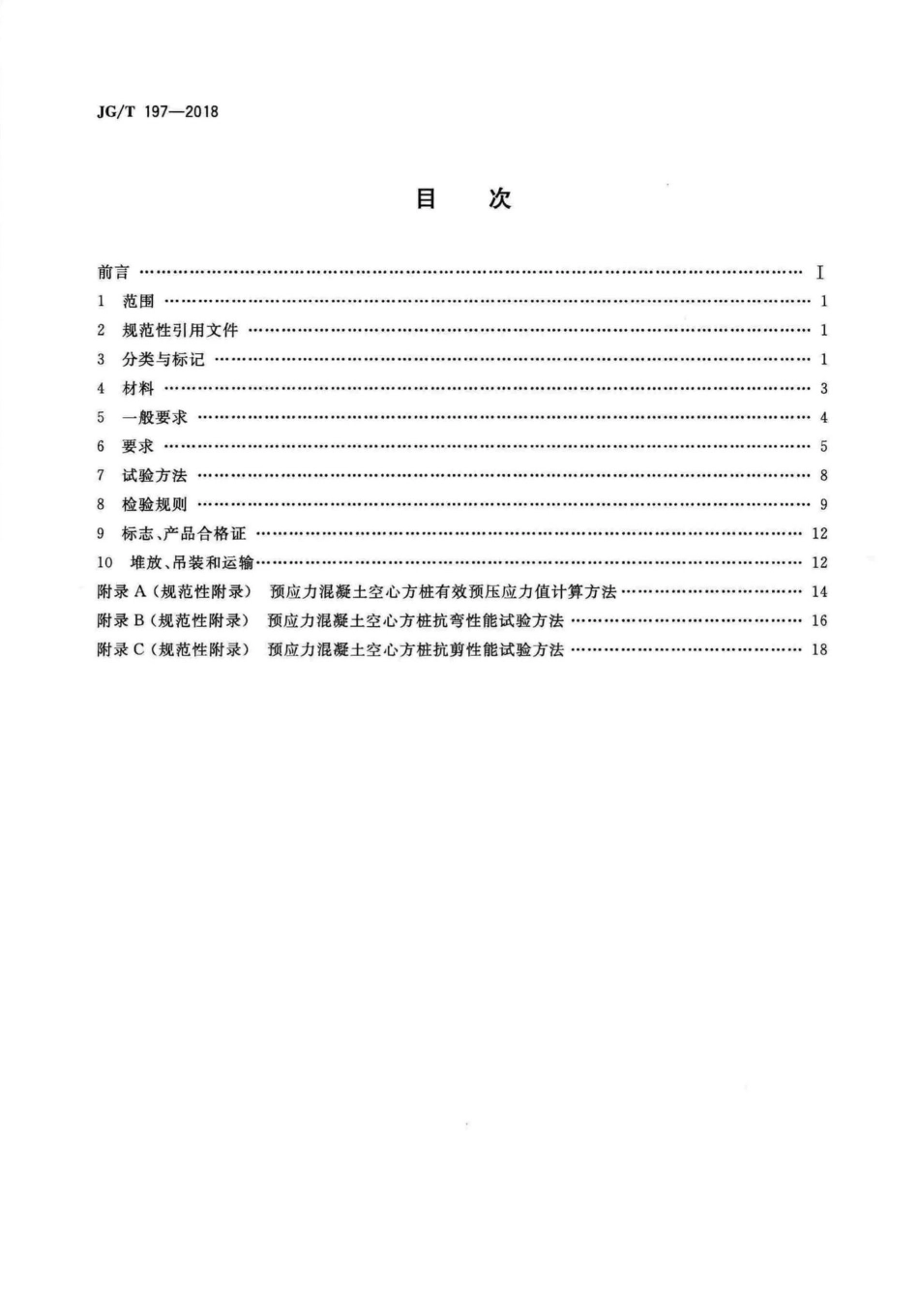

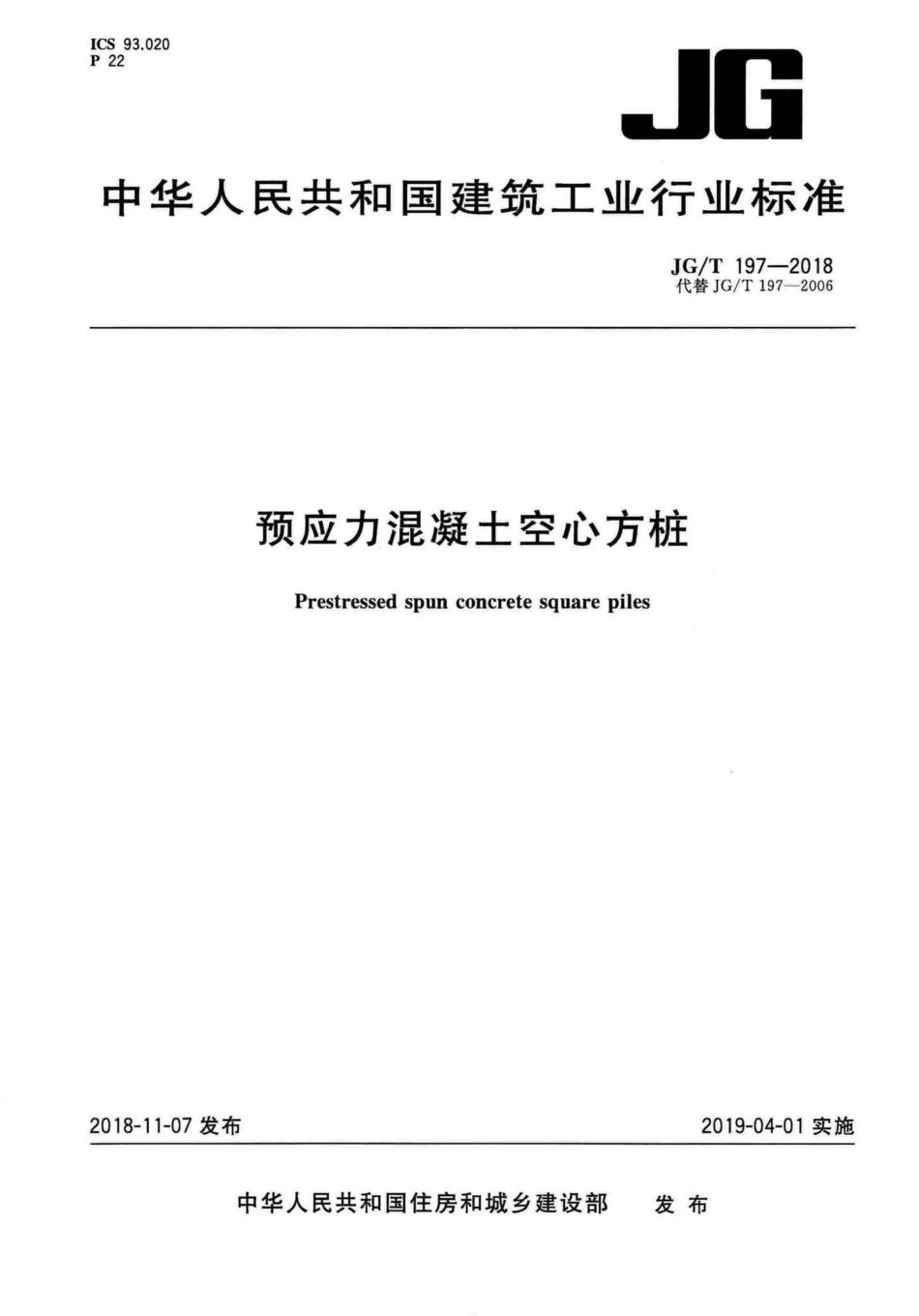

ICS93.020P22G中华人民共和国建筑工业行业标准JG/T197-2018代替JG/T197-2006预应力混凝土空心方桩Prestressed spun concrete square piles2018-11-07发布2019-04-01实施中华人民共和国住房和城乡建设部发布JG/T197-2018目次前言I1范围12规范性引用文件13分类与标记14材料35一般要求46要求57试验方法88检验规则99标志、产品合格证1210堆放、吊装和运输12附录A(规范性附录)预应力混凝土空心方桩有效预压应力值计算方法14附录B(规范性附录)预应力混凝土空心方桩抗弯性能试验方法16附录C(规范性附录)预应力混凝土空心方桩抗剪性能试验方法18JG/T197-2018前言本标准按照GB/T1.1-2009给出的规则起草。本标准代替JG197-2006预应力混凝土空心方桩。本标准与JG197-2006相比主要技术变化如下：修订了范围（见第1章，2006年版的第1章）；增加了空心方桩的分类（见3.1）；调整了空心方桩的规格（见3.2.2,2006年版的3.3.1）；调整了空心方桩的标记（见3.3,2006年版的3.4）；调整了对骨料、钢材、掺合料等材料的质量要求（见4.2、4.3、4.6,2006年版的4.1）；一增加了对端板及端板最小厚度的要求（见4.3.3）；调整了预应力钢筋最小配筋率（见5.2.1,2006年版的4.2.2.1）；调整了箍筋（见5.2.2、5.2.3,2006年版的4.2.2.2、4.2.2.3）；增加了空心方桩的耐久性要求（见5.4）；增加了空心方桩的桩身承载力要求（见5.5）；调整了放张预应力钢筋时，对混凝土抗压强度的要求（见6.4.1,2006年版的5.1.3）；调整了预应力钢筋的混凝土保护层厚度（见6.1,2006年版的5.2）；调整了空心方桩的外观质量与尺寸允许偏差的要求（见表3、表4,2006年版的表2、表3）；调整了空心方桩的抗弯性能（见表5,2006年版的表4）；增加了空心方桩的抗剪性能（见6.6）；调整了空心方桩的混凝土保护层厚度、外观质量和尺寸允许偏差的检查工具与检查方法（见表7,2006年版的表5)；增加了混凝土抗压强度试验方法（见7.4.2）；增加了检验分类（见8.1）；增加了空心方桩有效预压应力计算方法（见附录A);增加了空心方桩的抗剪性能试验方法（见附录C)。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部地基基础标准技术归口单位归口。本标准负责起草单位：中国建筑科学研究院有限公司。本标准参加起草单位：云南中技管桩有限公司、广东三和管桩股份有限公司、天津建城基业集团有限公司、建华管桩控股有限公司、上海兴南混凝土有限公司、天津市勘察院、唐山市龙禹水泥制品有限公司唐海分公司、上海岩土工程勘察设计研究院有限公司、广州市建筑科学研究院有限公司、广东省基础工程公司、中国建筑技术集团有限公司、天津滨海新区建筑研究院、陕西省建筑科学研究院、东营市勘察测绘院、临沂市规划建筑设计研究院、上海市基础工程公司。本标准主要起草人：刘金波、魏宜龄、王重、王广宇、李连营、郭金雪、刘永超、沙安、颜小荣、杨秋玲、赵晓光、周永祥、侯达远、朱武卫、杨会峰、任达、邵孟新、杨石飞、崔凤祥、胡贺松、陈芳斌、郑刚、郝猷猷、李耀良、于缘宝。本标准所代替标准的历次版本发布情况为：JG197-2006。IJG/T197-2018一+工说明：B边长；D空心直径；L长度；最小壁厚。图1空心方桩示意图3.2.2空心方桩常用规格见表1。表1空心方桩常用规格边长B/mm空心直径D/mm最小壁厚/mm长度L/m3501707-134002207154502607155003107-155503507-1560040095张烟网115650450715700500100715注：根据工程需要且满足相关规范的前提下，也可设计、生产其他规格的空心方桩3.2.3空心方桩按有效预压应力分为A型、AB型和B型，其有效压应力值分别是：A型3.8MPa4.2MPa,AB型5.7MPa6.3 MPa,B型7.6MPa8.4MPa。空心方桩有效预应力计算方法见附录A。3.2.4空心方桩的长度包括桩身和端板。3.3标记空心方桩的标记如下。-JG/T197-2018型号(A、AB、B)长度（以m为单位）最小壁厚t(以mm为单位)空心直径D(以mm为单位)边长B(以mm为单位)产品代号(PHS、PS)2
