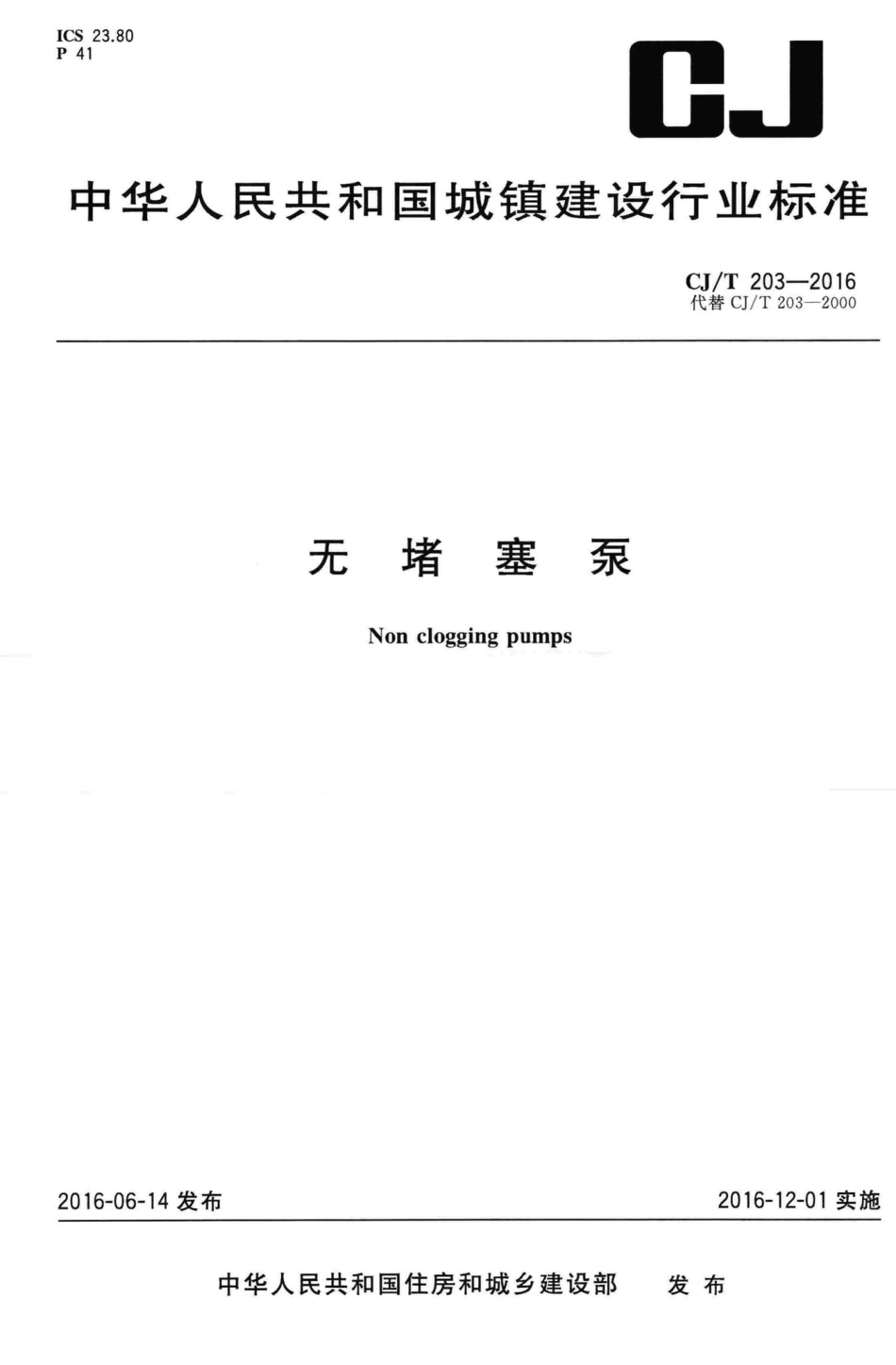

T203-2016：无堵塞泵.pdf

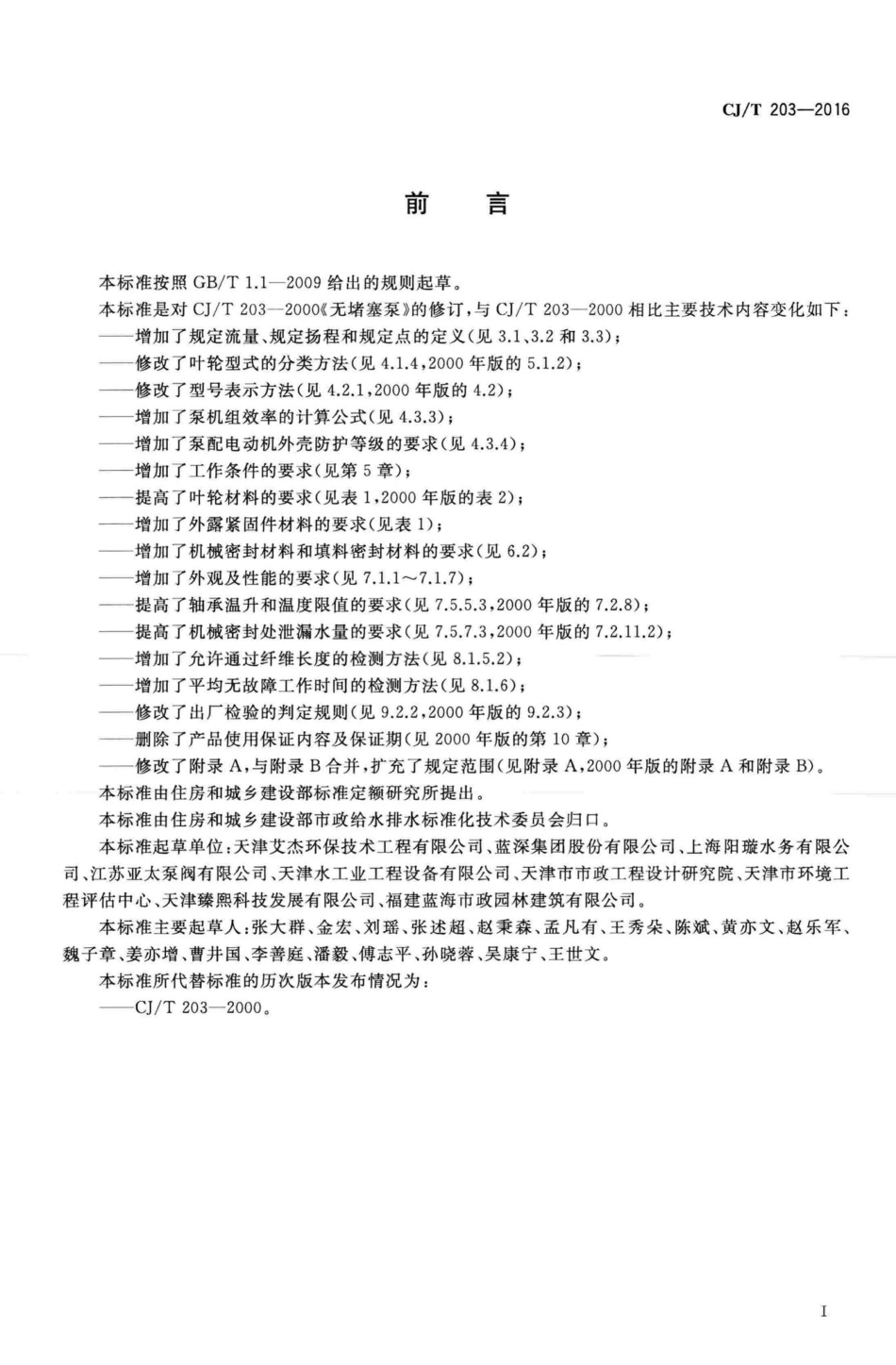

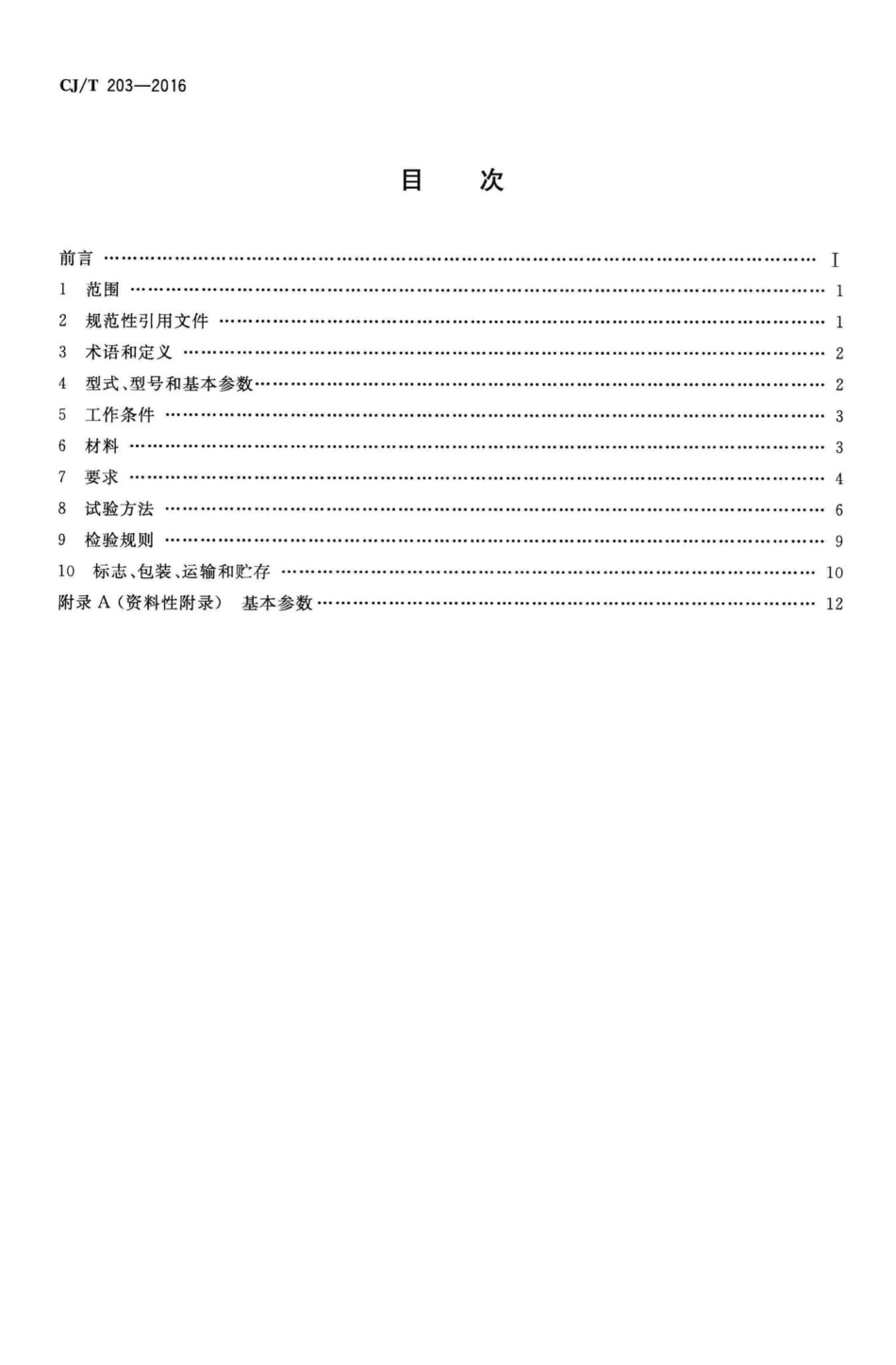

CJ/T203-2016目次前言I1范围12规范性引用文件13术语和定义24型式、型号和基本参数25工作条件36材料37要求48试验方法69检验规则910标志、包装、运输和贮存10附录A(资料性附录)基本参数12CJ/T203-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准是对CJ/T203一2000无堵塞泵的修订，与CJ/T203一2000相比主要技术内容变化如下：增加了规定流量、规定扬程和规定点的定义（见3.1、3.2和3.3）；修改了叶轮型式的分类方法（见4.1.4,2000年版的5.1.2）；修改了型号表示方法（见4.2.1,2000年版的4.2）；增加了泵机组效率的计算公式（见4.3.3）；增加了泵配电动机外壳防护等级的要求（见4.3.4）；增加了工作条件的要求（见第5章）；：提高了叶轮材料的要求（见表1,2000年版的表2）；增加了外露紧固件材料的要求（见表1）：增加了机械密封材料和填料密封材料的要求（见6.2）；增加了外观及性能的要求（见7.1.17.1.7）；提高了轴承温升和温度限值的要求（见7.5.5.3,2000年版的7.2.8）；提高了机械密封处泄漏水量的要求（见7.5.7.3,2000年版的7.2.11.2）；增加了允许通过纤维长度的检测方法（见8.1.5.2）；增加了平均无故障工作时间的检测方法（见8.1.6）；修改了出厂检验的判定规则（见9.2.2,2000年版的9.2.3）；删除了产品使用保证内容及保证期（见2000年版的第10章）；修改了附录A,与附录B合并，扩充了规定范围（见附录A,2000年版的附录A和附录B)。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准起草单位：天津艾杰环保技术工程有限公司、蓝深集团股份有限公司、上海阳璇水务有限公司、江苏亚太泵阀有限公司、天津水工业工程设备有限公司、天津市市政工程设计研究院、天津市环境工程评估中心、天津臻熙科技发展有限公司、福建蓝海市政园林建筑有限公司。本标准主要起草人：张大群、金宏、刘瑶、张述超、赵秉森、孟凡有、王秀朵、陈斌、黄亦文、赵乐军、魏子章、姜亦增、曹井国、李善庭、潘毅、傅志平、孙晓蓉、吴康宁、王世文。本标准所代替标准的历次版本发布情况为：CJ/T2032000。CJ/T203-20163术语和定义下列术语和定义适用于本文件。3.1规定流量specified capacity合同单上所规定的泵流量。3.2规定程specified pump head对应于合同单上规定流量的扬程。3.3规定点specified point性能曲线上由规定流量和规定扬程所确定的点。3.4过流断面最小尺寸 minimum size of flow passage section过流零部件所构成的流道中，影响固体通流的最小断面尺寸。4型式、型号和基本参数4.1型式4.1.1泵应为单级、单吸。4.1.2泵的旋转方向：从吸入口方向看叶轮按逆时针方向旋转。4.1.3泵分为干式和潜水式，其中干式分为立式和卧式。4.1.4泵按叶轮结构型式分为：a)单流道式；b)多流道式；c)旋流式；d)螺旋离心式。4.2型号4.2.1型号表示方法口口一口口口额定功率，kW扬程，m流量，m3/h一单流道式（不标）多流道式(D)叶轮结构型式旋流式(X)螺旋离心式(L)排出口公称尺寸，mm立式(L)泵结构卧式(W)潜水式(Q)无堵塞泵(W)2
