T208-2005：可曲挠橡胶接头.pdf

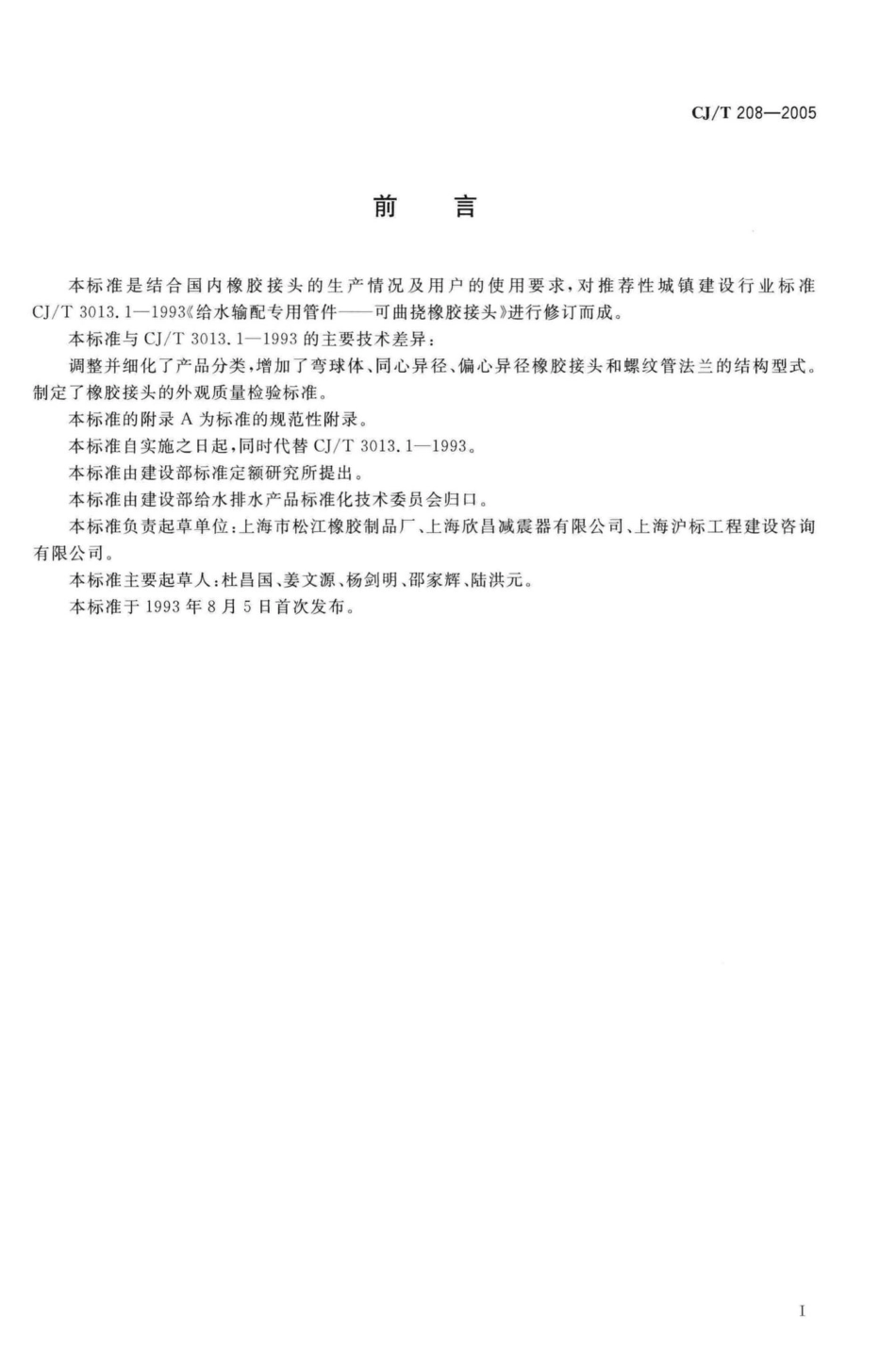

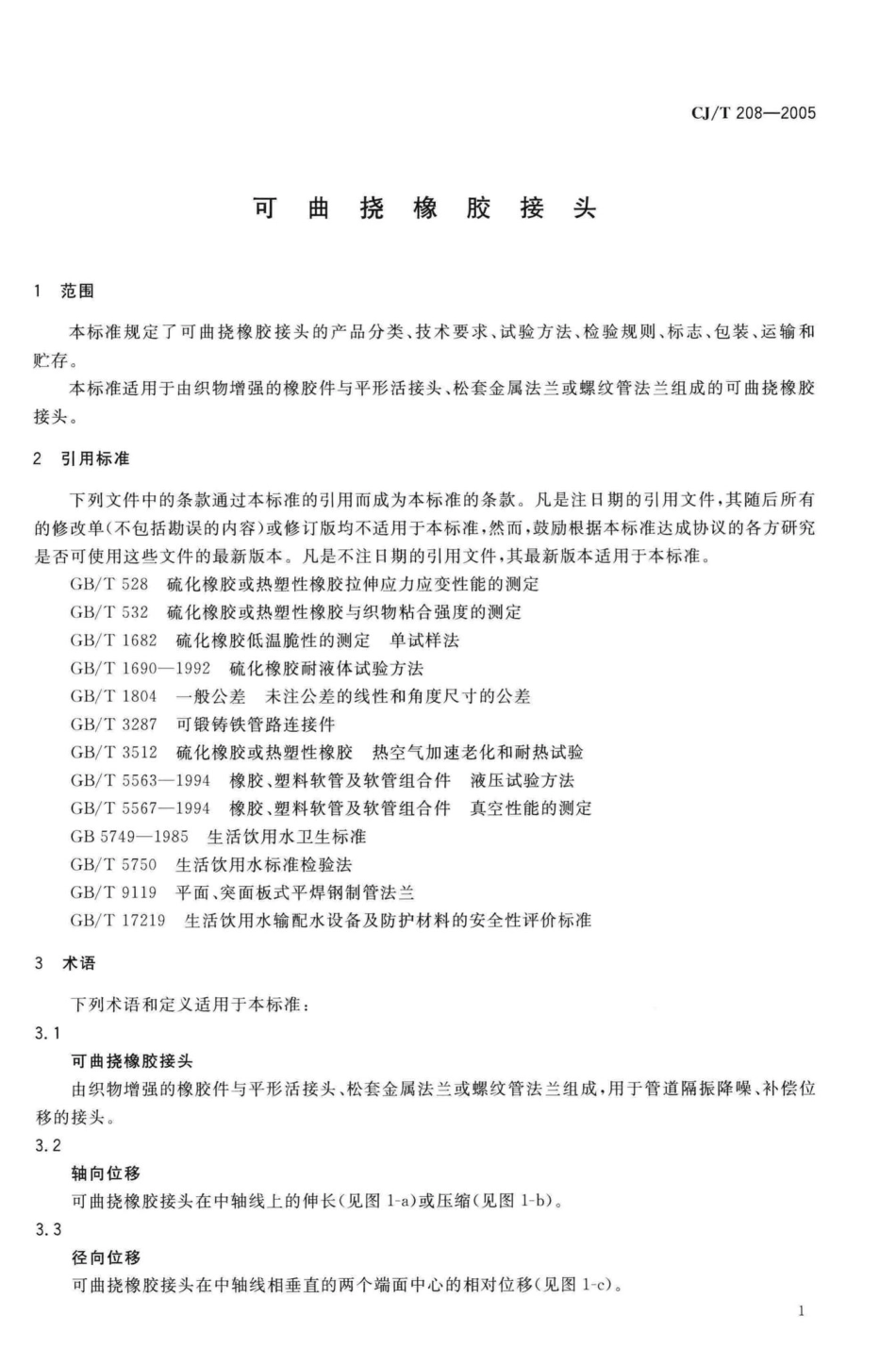

CJ/T208-2005前言本标准是结合国内橡胶接头的生产情况及用户的使用要求，对推荐性城镇建设行业标准CJ/T3013.1一1993给水输配专用管件一可曲挠橡胶接头进行修订而成。本标准与CJ/T3013.1一1993的主要技术差异：调整并细化了产品分类，增加了弯球体、同心异径、偏心异径橡胶接头和螺纹管法兰的结构型式。制定了橡胶接头的外观质量检验标准。本标准的附录A为标准的规范性附录。本标准自实施之日起，同时代替CJ/T3013.1一1993。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准负责起草单位：上海市松江橡胶制品厂、上海欣昌减震器有限公司、上海沪标工程建设咨询有限公司。本标准主要起草人：杜昌国、姜文源、杨剑明、邵家辉、陆洪元。本标准于1993年8月5日首次发布。CJ/T208-20053.4角向位移可曲挠橡胶接头两个端面的中心线与原中轴线形成的夹角之和（见图1-d),即为a1十a2。廿Ua轴向伸长b轴向压缩a2c径向位移d角向位移图1可曲挠橡胶接头的位移4产品分类4.1型式4.1.1按外形分为：同心等径、同心异径、偏心异径4.1.2按结构分为：单球体、双球体、弯头球体4.1.3按连接形式分为：法兰连接、螺纹连接、螺纹管法兰连接。4.1.4按工作压分：0.25 MPa、0.6 MPa、1.0 MPa、1.6 MPa、2.5 MPa五等。4.1.5产品标记：公称通径：mm工作压力：MPa连接形式：法兰连接F,螺纹连接L,螺纹管法兰连接FL橡胶接头：T结构代号：单球体D、双球体S、弯头球体W外形代号：同心等径K、同心异径KY、偏心异径KYP标记示例：KSTF1.0150指公称通径为150mm,工作压力1.0MPa的法兰连接双球体同心等径可曲挠橡胶接头。4.2结构4.2.1可曲挠橡胶接头一般由内胶层、织物增强层、钢丝圈、外胶层经硫化成橡胶件后与平形活接头，金属法兰或螺纹管法兰松套组成，结构形式见图2。2CJ/T208-2005141424bab白bLLLKDTFKSTFKSTL20c114目自bF三51b28b5aaLLLKWTFKYTFKYPTF3aRebLKSTFL1松套金属法兰；2平形活接头；3螺纹管法兰；4橡胶件；a内外橡胶层；b织物增强层；c钢丝圈或金属环。图2可曲挠橡胶接头的结构形式4.2.2法兰连接的橡胶接头，在使用工作压力和工作温度较高的情况下（通径DN200以上、温度70以上、工作压力1.5MPa以上)宜配用限位装置见图3。3
