T19837-2019：城镇给排水紫外线消毒设备.pdf

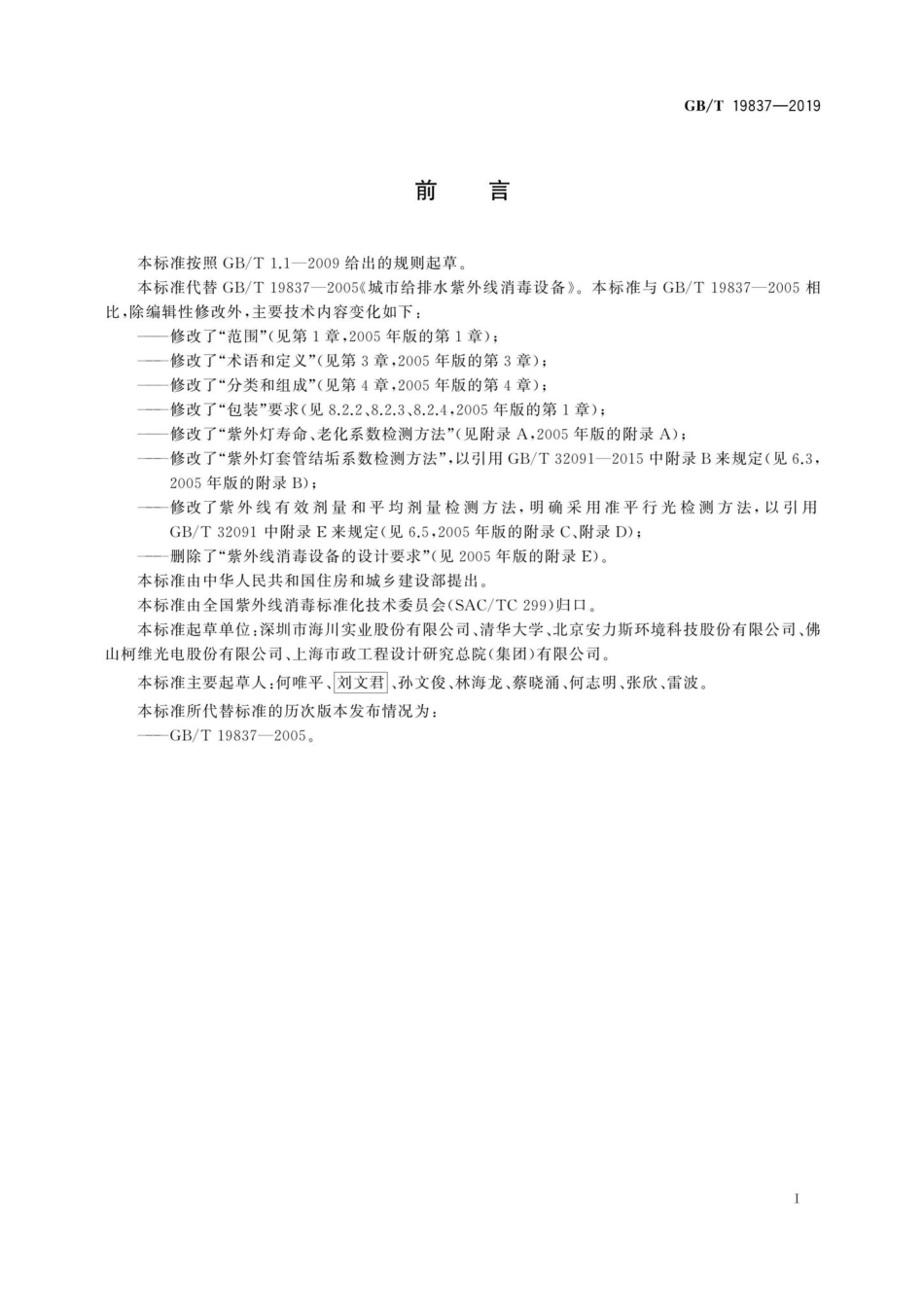

GB/T19837-2019城镇给排水紫外线消毒设备1范围本标准规定了城镇给排水紫外线消毒设备的分类和组成、要求、测试与检测、检验规则、标志、包装、运输和贮存。本标准适用于生活饮用水、饮用净水、城镇污水处理厂出水、城市污水再生利用水等城镇给排水的紫外线水消毒设备。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T4208外壳防护等级(IP代码)GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB18918城镇污水处理厂污染物排放标准GB/T32091一2015紫外线水消毒设备紫外线剂量测试方法GB/T32092紫外线消毒技术术语3术语和定义GB/T32092界定的以及下列术语和定义适用于本文件。3.1紫外灯老化系数UV lamp aging factor紫外灯在某一时间的紫外输出功率和紫外灯初始运行100h后的紫外输出功率之比。4分类和组成4.1分类根据使用方式分为管式紫外线消毒设备和渠式紫外线消毒设备：根据灯管类型可分为低压紫外线消毒设备和中压紫外线消毒设备。4.2组成4.2.1渠式紫外线消毒设备应至少包括紫外灯模块组、模块支架、配电中心、系统控制中心、水位控制系统、紫外线剂量在线监测系统。4.2.2管式紫外线消毒设备应至少包括紫外线反应器、配电中心、系统控制中心及紫外线剂量在线监测系统。4.2.3系统控制中心应至少包括监控紫外线剂量的硬件和软件、中央控制器和监控操作界面。GB/T19837-20195要求5.1紫外灯老化系数、运行寿命5.1.1紫外灯老化系数通过第三方验证后，可使用验证通过的老化系数计算设备紫外线有效剂量，但老化系数最大值不应超过0.8；若紫外灯老化系数没有通过第三方验证，应使用0.5的默认值作为紫外灯老化系数，计算设备紫外线有效剂量。5.1.2紫外线消毒设备中的低压灯和低压高强灯在连续运行或开关频率不超过4次/d的运行条件下时，运行寿命不应低于12000h;中压灯在连续运行或开关频率不超过4次/d的运行条件下时，运行寿命不应低于5000h。5.2紫外灯石英套管的紫外线穿透率(UVT)和结垢系数5.2.1紫外灯装在石英套管内并与水体隔开，洁净石英套管在波长为253.7nm的UVT不应小于90%。5.2.2设备紫外线有效剂量计算中应考虑紫外灯石英套管结垢系数。紫外灯石英套管结垢系数通过第三方验证后，可使用验证通过的结垢系数计算设备紫外线有效剂量。若紫外灯石英套管结垢系数值没有通过第三方验证，应使用0.6的默认值作为紫外灯石英套管结垢系数，计算设备紫外线有效剂量。5.2.3新的紫外灯石英套管透光率应高于90%，当石英套管使用时间超过3年或通过人工化学清洗后透光率低于80%时，应对石英套管进行更换。5.3紫外灯石英套管的清洗5.3.1在污水处理应用中，宜采用在线机械加化学清洗；在自来水中宜采用机械清洗。注：清洗方式有人工清洗、在线机械清洗、在线机械加化学清洗等。5.3.2清洗头刮擦片应采用耐紫外线辐射材料，使用寿命应达到3年以上。5.4电子镇流器与紫外灯管匹配的电子镇流器要求功率因数(PF)应大于0.98，电流谐波含量(ATHD)应小于15%。与之匹配的紫外灯平均寿命应达到紫外灯运行寿命的80%以上，紫外线输出强度应达到灯管的额定值。5.5电缆连接紫外灯和镇流器的电缆应具备防水、防渗功能。暴露在污水或紫外灯下的电缆应涂上聚四氟乙烯(PTFE)或其他耐紫外线老化保护涂层。5.6系统控制中心紫外线消毒系统控制中心应具备设置紫外线累计使用时间、温度过高保护、低水位保护、清洗故障报警、灯管故障报警、超高水位报警等功能。并应保证设备完成所有正常消毒及监控功能，且完整配套。5.7紫外线消毒设备的防护等级5.7.1渠式紫外线消毒设备的水上电气部件防护等级应符合GB/T4208规定，不应低于IP65等级。5.7.2渠式紫外线消毒设备的水下电气部件防护等级应符合GB/T4208规定，不应低于IP68等级。5.7.3户外型电气设备防护等级应符合GB/T4208规定，不应低于IP65等级。5.7.4户内型电气设备防护等级应符合GB/T4208规定，不应低于IP54等级。2GB/T19837-20195.8紫外线消毒设备的安全性紫外线消毒设备安全措施应建立在紫外线反应器、紫外灯模块组、紫外光泄露防护和控制设备上，并应根据实际需要，设置温度过高保护、低水位保护、清洗故障报警、灯管故障报警、超高水位报警等。5.9设备表面涂层紫外线消毒设备表面涂层应均匀，应无皱纹和明显划痕等缺陷。5.10设备紫外线剂量指标5.10.1污水消毒消毒后的污水符合GB18918规定的二级标准和一级标准的B标准的紫外线消毒设备，在峰值流量和紫外灯运行寿命终点前，其紫外线有效剂量不应低于15mJ/cm2。消毒后的污水符合GB18918规定的一级标准的A标准的紫外线消毒设备，在峰值流量和紫外灯运行寿命终点前，其紫外线有效剂量不应低于20mJ/cm2。5.10.2生活饮用水或饮用净水消毒当紫外线消毒用于生活饮用水或饮用净水消毒时，且紫外线消毒设备在峰值流量和紫外灯运行寿命终点时，紫外线有效剂量不应低于40mJ/cm2。5.10.3城市污水再生利用消毒当紫外线消毒用于城市污水再生利用时，且紫外线消毒设备在峰值流量和紫外灯运行寿命终点时，紫外线有效剂量不应低于80mJ/cm2。6测试与检测6.1紫外灯老化系数、运行寿命按照附录A的规定进行检测。6.2水体紫外线穿透率(UVT)按照附录B的规定进行检测。6.3紫外灯石英套管结垢系数按GB/T32091一2015中附录B的规定进行检测。6.4紫外线消毒设备的防护等级紫外线消毒设备的水上电气部件、水下电气部件的防护等级应按GB/T4208规定的方法检测。6.5紫外线剂量紫外线剂量的测定应采用准平行光检测方法，并应按GB/T32091一2015中附录E的规定进行检测。3
