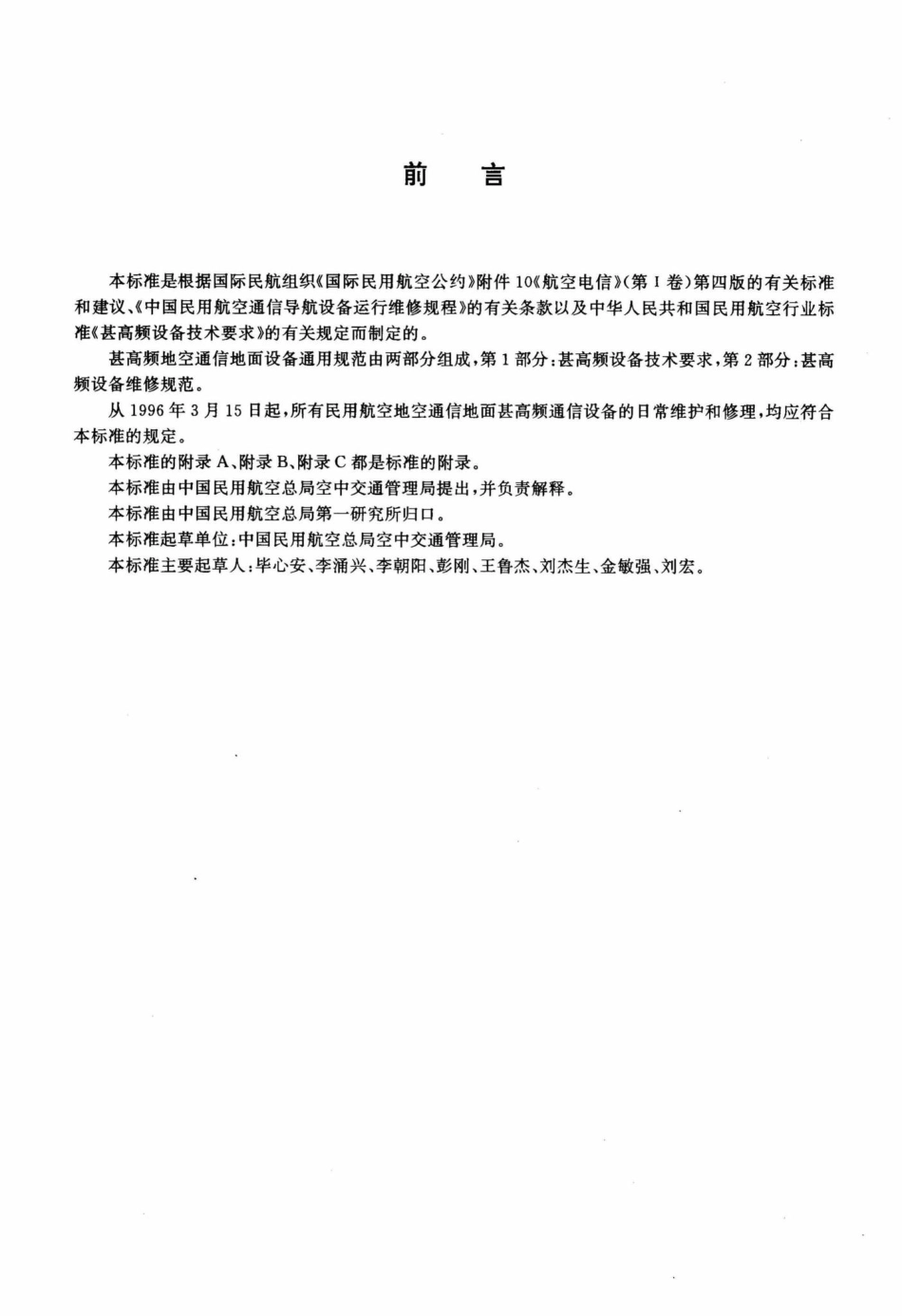

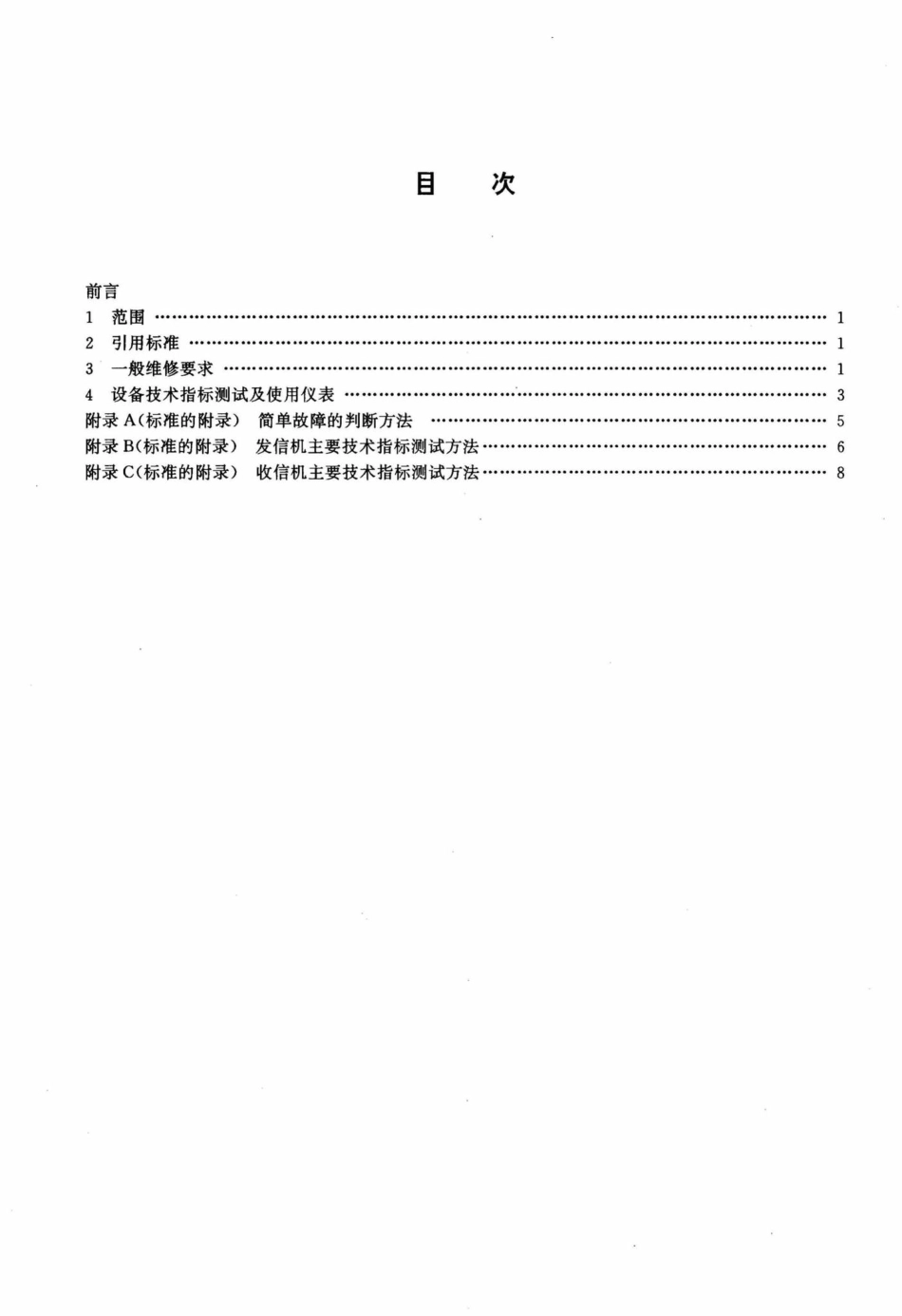

MH中华人民共和国民用航空行业标准MH4001.2-1995甚高频地空通信地面设备通用规范第2部分：甚高频设备维修规范General specification forground equipment of VHF air-ground communicationPart 2:Maintenance specification for VHF equipment1995-12-28发布1996-03-15实施中国民用航空总局发布前言本标准是根据国际民航组织国际民用航空公约附件10航空电信（第I卷）第四版的有关标准和建议、中国民用航空通信导航设备运行维修规程的有关条款以及中华人民共和国民用航空行业标准甚高频设备技术要求的有关规定而制定的。甚高频地空通信地面设备通用规范由两部分组成，第1部分：甚高频设备技术要求，第2部分：甚高频设备维修规范。从1996年3月15日起，所有民用航空地空通信地面甚高频通信设备的日常维护和修理，均应符合本标准的规定。本标准的附录A、附录B、附录C都是标准的附录。本标准由中国民用航空总局空中交通管理局提出，并负责解释。本标准由中国民用航空总局第一研究所归口。本标准起草单位：中国民用航空总局空中交通管理局。本标准主要起草人：毕心安、李涌兴、李朝阳、彭刚、王鲁杰、刘杰生、金敏强、刘宏。目次前言1范围|2引用标准13一般维修要求14设备技术指标测试及使用仪表3附录A(标准的附录)简单故障的判断方法5附录B(标准的附录)发信机主要技术指标测试方法6附录C(标准的附录)收信机主要技术指标测试方法8中华人民共和国民用航空行业标准甚高频地空通信地面设备通用规范第2部分：甚高频设备维修规范MH4001.2-1995General specification forground equipment of VHF air-ground communicationPart 2:Maintenance specification for VHF equipment1范围本标准规定了民用航空甚高频地空通信地面设备维修的技术要求，是该类设备日常维护和修理的依据。本标准适用于民用航空行业各种地面甚高频通信设备。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。MH4001.1-1995甚高频地空通信地面设备通用规范第1部分：甚高频设备技术要求中华人民共和国消防条例3一般维修要求3.1设备的维修管理设备的维修包括日常维护和修理。3.1.1设备的日常维护包括每日维护、季度维护和年度维护，设备的修理分为一般修理和大修理。一般修理结合日常维护进行，设备的大修应由执管设备的单位制定大修项目、费用预算，报上级主管部门批准后组织实施。3.1.2设备的日常维护与修理应由持“航空电信人员执照”或能胜任工作的技术人员承担。3.1.3设备维修所用仪表、仪器的精度应满足MH4001.1规定的测试精度的要求。3.1.4设备修理中所用元器件的技术性能应不低于原用器件的指标并作出详细记录。3.1.5本单位无力修复的设备，应由设备执管单位上报上级主管部门，组织送厂修理。3.1.6设备进行大修竣工后应组织技术验收，验收标准应符合MH4001.1和技术说明书的技术指标。3.1.7设备大修竣工时应交付修理的详细技术文件及修理、测试记录（含规定的测试条件）的全套文本。3.1.8设备大修竣工验收应在业务主管部门派员主持下，由承修单位会同使用单位共同进行，并签字认可。3.2维护的内容及要求3.2.1一般维护要求：a)面板无污斑，无尘土，洁净程度基本达到出厂开箱时的标准；b)机柜内无积尘，无挂尘，无异物，无霉斑，无锈斑；中国民用航空总局1995-12-28批准1996-03-15实施1MH4001.2-1995c)供电电源不超出设备技术说明书规定值；d)音频、射频输入输出连接基座无松动，并保证电气连接完好；e)收发频率准确并能与机载设备试通；f)输出功率达到额定值的90%以上；g)面板功能准确，灵活，无误动作；h)操作终端功能准确，无紊乱；i)各项指标符合MH4001.1的要求；j)设备接地符合要求，避雷装置完好。3.2.2收发信机的维护见表1。表1收发信机维护序号日维护工作季维护工作年维护工作1清洁面板机壳包括日维护工作全部内容包括季维护全部内容2检测供电电源检测频率准确度检测频率稳定度3检查话筒、天线连接检测输出功率检测谐波、杂波辐射4检测收发频率准确性检测接收灵敏度检测收发频率响应5检查面板功能检测接地及避雷装置检测调制度失真检查录音输出连接3.2.3共用通信系统的维护见表2。表2共用系统维护序号日维护工作季维护工作年维护工作面板清洁除尘包括日维护工作全部内容包括季维护全部内容2检查射频输出连接机柜内清洁除尘检测频率稳定度准确度3检查音频输入输出连接检测各单元输出功率检测谐波、杂波辐射4检测供电电源检查操作终端各项功能检测收发频率响应5检查收发遥控功能检测设备接地及避雷装置检测调制度失真6检测收发频率准确性检测系统隔离度检测系统干扰程度检测接收灵敏度3.2.4收信机和发信机的维护要求按3.2.2相关内容进行。2
