MH-T2012-2022：中国民航飞行品质监控系统参数数据帧规范.pdf

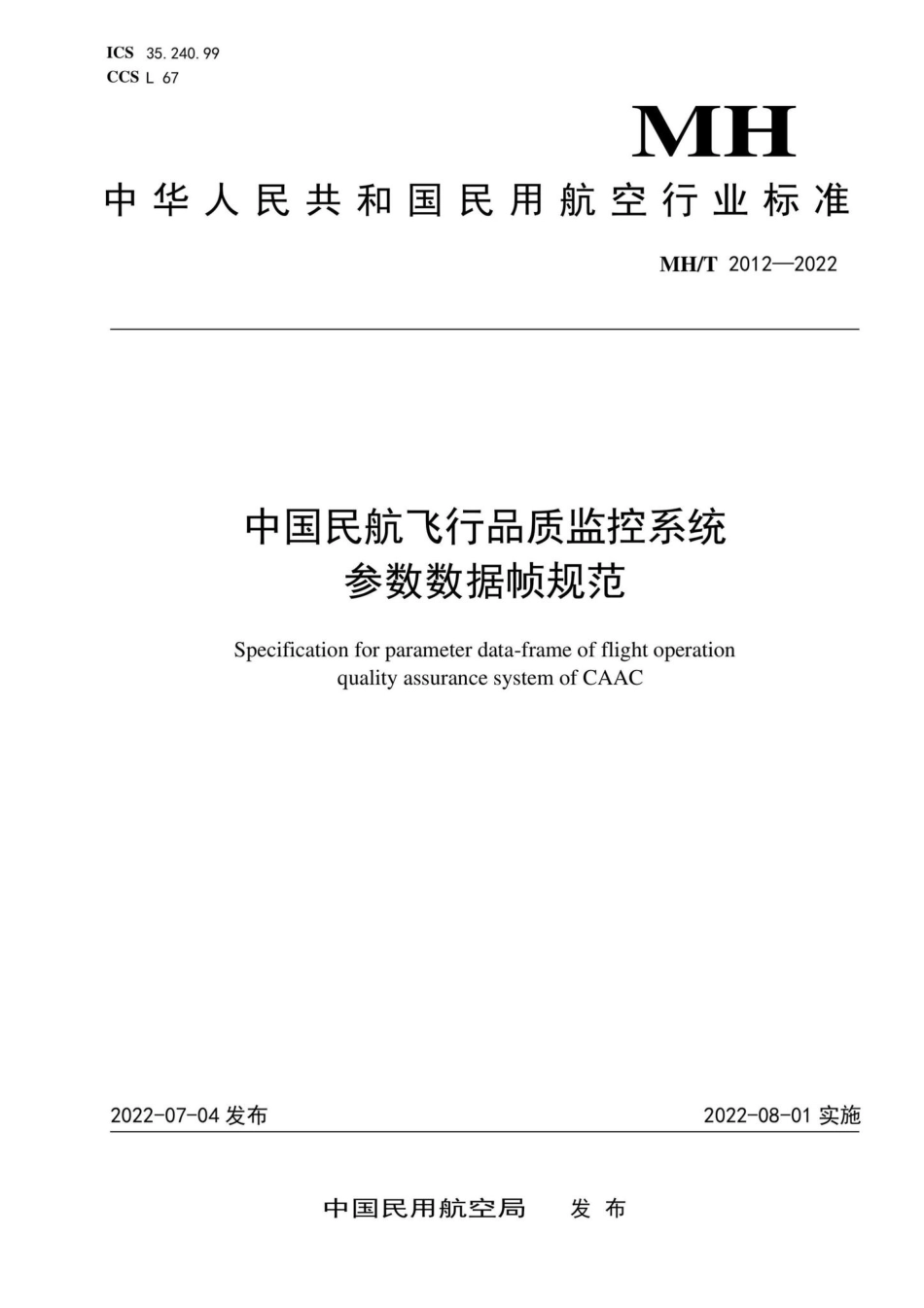

ICS35.240.99CCS L 67MH中华人民共和国民用航空行业标准MH/T2012-2022中国民航飞行品质监控系统参数数据帧规范Specification for parameter data-frame of flight operationquality assurance system of CAAC2022-07-04发布2022-08-01实施中国民用航空局发布MH/T2012一2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贵任。本文件由中国民用航空局航空安全办公室提出。本文件由中国民航科学技术研究院归口。本文件起草单位：中国民航科学技术研究院、东方航空技术有限公司。本文件主要起草人：王浩锋、王新、岳霆、达青、张晨、施光宇、赵卿。MHMH/T2012-2022中国民航飞行品质监控系统参数数据帧规范1范围本文件规定了中国民航飞行品质监控系统所收集的、中国民航运输航空公司运行的波音737系列飞机1024字每秒参数数据帧，以及空客320系列飞机1024字每秒参数数据帧术语定义、基本要求和规范。本文件适用于中国民航飞行品质监控系统所收集的波音737系列飞机1024字每秒参数数据帧，以及空客320系列飞机1024字每秒参数数据帧的主要参数的记录、译码及其应用。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.1中国民航飞行品质监控系统flight operation quality assurance system of CAAC通过收集快速存取记录器及等效设备所记录的民用航空器飞行数据，根据局方飞行品质监控项目和标准进行监控，分析研究行业典型不安全事件，动态评估行业飞行安全状态和安全趋势，为行业安全管理和监管提供数据支持的系统。注：该系统配置在地面的数据服务器，装有译码分析软件，用于解码、分析飞行数据，可以对接收到的飞行数据进行译码、分析、事件探测，也可以开展大数据分析工作。3.2参数parameter通过飞机机载传感器采集、数据采集组件所记录的，能够反映飞机运动状态以及各系统工作状态的数据。3.3数据帧data-frame飞行数据参数的记录时间单位。注：一般以4s为一帧。3.4字word飞行数据参数的记录存储单位。注：一个字包含12Bit。一般每个副帧可以有64字、128字、256字、512字、1024字、2048字。4参数数据帧基本要求4.1记录参数本文件中涉及的参数应包含（不具备数据采集的相关系统除外）：一一空调系统；一一自动飞行系统；一一通讯系统；一一设备/装饰系统；一一防火系统；飞行操作系统;燃油系统；液压源系统；1MH/T2012-2022防冰和排雨系统：指示/记录系统：起落架系统：灯光系统：导航系统：氧气系统：气源系统：机载辅助动力装置：舱门系统：标准施工-发动机。4.2参数数据帧单位要求数据帧记录参数定义中应设置相应的单位符号，以表征其工程值含义或离散量状态含义。4.3不同类型发动机参数数据帧记录要求应根据不同类型发动机（如CFM型号和IAE型号的发动机）设置相应发动机参数。4.4参数数据帧有效范围参数数据帧定义中应参考不同机型译码资料设置有效运行范围。5波音737系列飞机1024字数据帧波音737系列飞机1024字数据帧具体内容应至少包括：一一参数名称：参数类型：参数来源：字帧：副帧；超级帧：参数含义。相关参数示例见附录A、附录B与附录C。附录A为波音737-7原记录的参数列表，附录B为波音737-7飞机应新增记录的参数列表，附录C为波音737-7飞机宜新增记录的参数列表，其中首选SI标识BIT排列方式均按照BIT9,BIT10排列。6空客320系列飞机1024字数据帧空客320系列飞机1024字数据帧具体内容应至少包括：参数名称：参数类型：参数来源：字帧：副帧：超级帧；参数含义。空客320飞机宜记录的参数列表见附录D。MH/T 2012-2022附录A(资料性)波音737-7原记录的参数规范表A.1波音737-7原记录的参数列表参数描述参数类首选数首选标首选记录最记录最型据源签SDI标字副帧低位符号位分辨率状态1状态0单位ATA章识高位节THROTTLEBNRA/T-0112314270312S0.03125DEG/SEC22RATE CMD#2+/-16THROTTLEBNRA/T-01123101710312S0.03125一DEG/SEC22RATE CMD#1+/-16THR SERVOBNRA/T-01267129903120.015625DEG/SEC22MOTOR TACH0-16#2THR SERVOBNRA/T-01267104303120.015625DEG/SEC22MOTOR TACH0-16#1THR TORQUEBNRA/T-0136113630412s0.125IN-OZ22#2+/-32THR TORQUEBNRA/T-013611010704120.125IN-OZ22#1+/-32DISTANCE TOBCDFMC-01001XX4963571000.0NM34GO(WPT)DISTANCETOBCDFMC-01001XX496314100.0NM34GO(WPT)DISTANCETOBCDFMC-01001XX499491210.0NM34GO(WPT)LSDDISTANCETOGO(WPT)BCDFMC-01001XX4994581.0NM34LSDDISTANCE TOGO(WPT)-BCDFMC-01001XX499414一0.1NM34LSDDESTINATIONBCDFMC-0165XX25625710.0HR34ETA HOURSDESTINATIONBCDFMC-0165XX2562141.0HR34ETA HOURSDESTINATIONBCDFMC-0165XX4992912一10.0一MIN34ETA MINUTESDESTINATIONBCDFMC-0165XX4992581.0MIN34ETA MINUTESDESTINATIONBCDFMC-0165XX4992140.1MIN34ETA MINUTESGROSSBNRFMC-0175XX456111280.0LBS34WEIGHTFMCALTITUDEBNRFMC-01102XX97011216.0FT34SELECTEDFMCAIRSPEEDBNRFMC-01103XX10802120.25KT34SELECTED3
