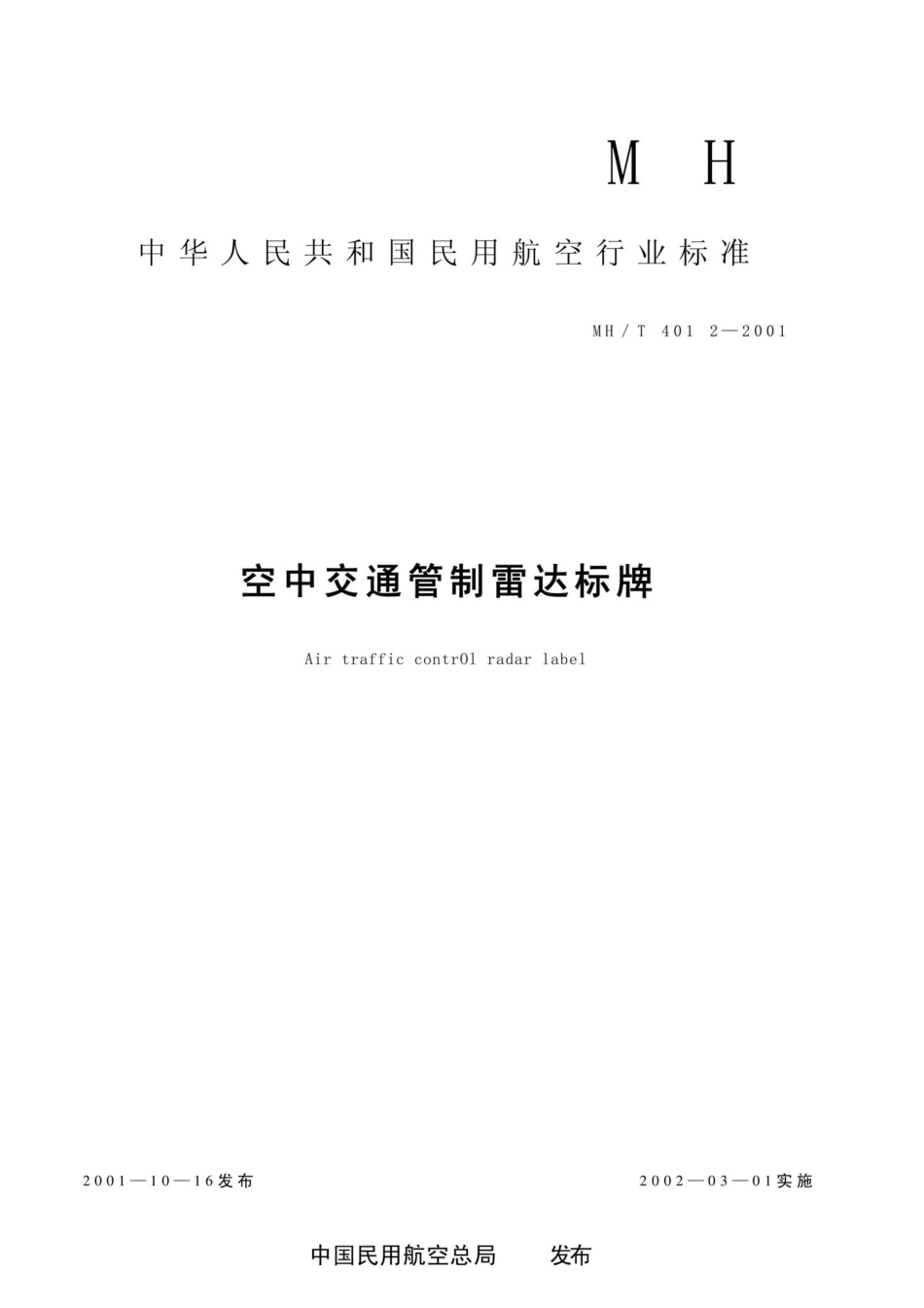

M H中华人民共和国民用航空行业标准MH/T4012-2001空中交通管制雷达标牌Air traffic contr0l radar label2001一10一16发布2002一03一01实施中国民用航空总局发布中华人民共和国民用航空行业标准空中交通管制雷达标牌Air traffic control radar label1范围本标准规定了民用航空空中交通管制雷达显示设备或系统所使用的空中交通管制雷达标牌(以下简称雷达标牌)的功能要求、显示内容和显示格式规范。本标准适用于民用航空使用的各类空中交通管制雷达显示设备或系统。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。国际民用航空组织第8643号文件航空器机型代码汇编3定义本标准采用下列定义。3.1标牌1abel一特定雷达目标(点迹或航迹)在雷达飞行动态数据显示器上显示的一组字符信息和雷达位置符号以及将两者相关联的标杆。3.2标牌full dat a block 1abel一种表示与飞行计划已相关并且由管制员控制的雷达目标航迹标牌(3.1)。3.3牌linmited dat a bl ock l abel一种表示与飞行计划未相关但由管制员控制的雷达目标航迹标牌(3.1)。3.4工标牌personal dat a block label管制员人工为一次雷达目标航迹所挂雷达目标标牌(3.1)。3.5最标牌ni ni mum dat a bl ock label一种仅用于表示管制员控制权限的目标标牌(3.1)。3.6当前标置present position synbol用于指示当前航迹位置的图形符号,不同的符号代表雷达目标的不同类型。3.7标杆leader用于连接标牌(3.1)数据块和雷达当前目标位置符号(3.6)的引线。3.8牌息dat a block nessage雷达标牌(3.1)显示内容的专用信息。3.9牌信息data block message field雷达标牌(3.1)各类信息显示格式的特定位置。3.10数显示器situation data display管制员观看航空器航迹和雷达回波的计算机显示器。中国民用航空总局20011016批准20020301实施4缩略语本标准采用下列缩略语。AA模式代码识别符ADS自动相关监视(automatic dependent surveillance)ARR进场(arrival)CA冲突告警(actual conflict alert)CST推测航迹(coast)DEP离场(departure)EMG紧急情况(general emergence)HIJ劫机告警(hijack situation)LOW低高度告警(actual minimum safe altitude warning)MSAW最低安全高度告警(minimum safe altitude warning)OVFY飞越(overfly)P1人工标牌识别符(personal data block identification)PAW禁区告警(prohibited area warning)PCA预计冲突告警(predicted conflict alert)PLO预计低高度告警(predicted minimum safe altitude)PPS当前目标位置符号(present position symb(0l)RCF通信失效(radio communications failure)SPI特殊位置识别(special position identification)YAW偏航告警(yawing warning)5技术要求5.1雷达标牌的组成雷达标牌应包括以下三个部分:a)雷达标牌位置符号:b)雷达标牌数据块:c)雷达标牌标杆。A2143CXN41010800个100750850 ZBAAB737 H BBOIL LOWAA数据块符杆PPS图1雷达标牌组成5.2雷达标牌位置符号
