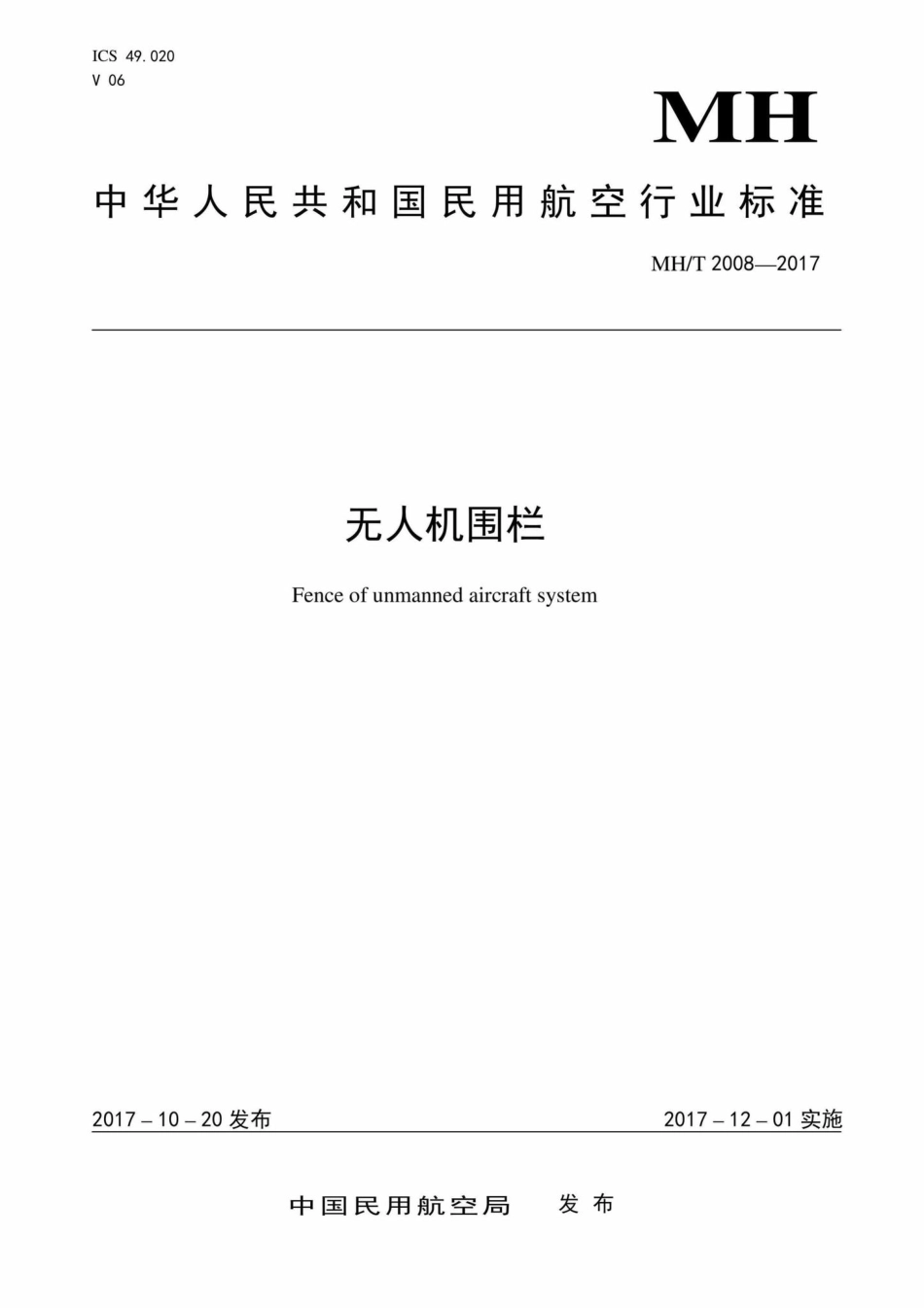

MH-T2008-2017：无人机围栏.pdf

MH/T2008-2017前言本标准按照GB/T1.1-2009给出的规则起草。本标准由中国民用航空局飞行标准司提出。本标准由中国民航科学技术研究院归口。本标准负责起草单位：中国民航科学技术研究院。本标准起草参与单位：中国科学院地理科学与资源研究所、中国航空器拥有者及驾驶员协会、北京优云智翔航空科技有限公司、北京国泰北斗科技有限公司、致导科技（北京）有限公司、青岛云世纪信息科技有限公司、易瓦特科技股份公司、江苏数字鹰科技发展有限公司、中交遥感载荷（北京）科技有限公司。本标准主要起草人：柏艺琴、郑志刚、张正娟、廖小罕、柯玉宝、刘艳思、原军锋、王汉清、张宏智、王夏峥、吴文治、孙明权、万勇、陈凯建。IMH/T2008-2017一一平面地理区域，包括：经度；纬度；一限制高度；有效时间。限制高度有效时间纬度经度图1无人机围栏模型示意图4.2无人机围栏分类和构型4.2.1无人机围栏分类无人机围栏构型按照其在水平面投影几何形状可以分为以下三种：一一民用机场障碍物限制面；一一扇区形；一一多边形。无人机围栏所使用的经度和纬度坐标点，均为WGS-84坐标。4.2.2民用机场障碍物限制面保护区典型构型民用机场障碍物限制面如图2实线所示，民用机场障碍物限制面保护区如图2虚线所示。民用机场障碍物限制面保护区为图2中A1-A2-C2-弧C2B2-B2-B3-弧B3C3-C3-A3-A4-C4-弧C4B4-B4-B1-弧B1C1-C1-A1各点坐标、圆弧连线范围内；圆弧半径均为7070m。图2中实线连线为民用机场障碍物限制面垂直投影，虚线连线与实线连线之间的空间为容差缓冲区，缓冲区技术参数应符合空中交通管制部门公布的要求。2
