MH-T3020-2011：金属硬度标尺的转换.pdf

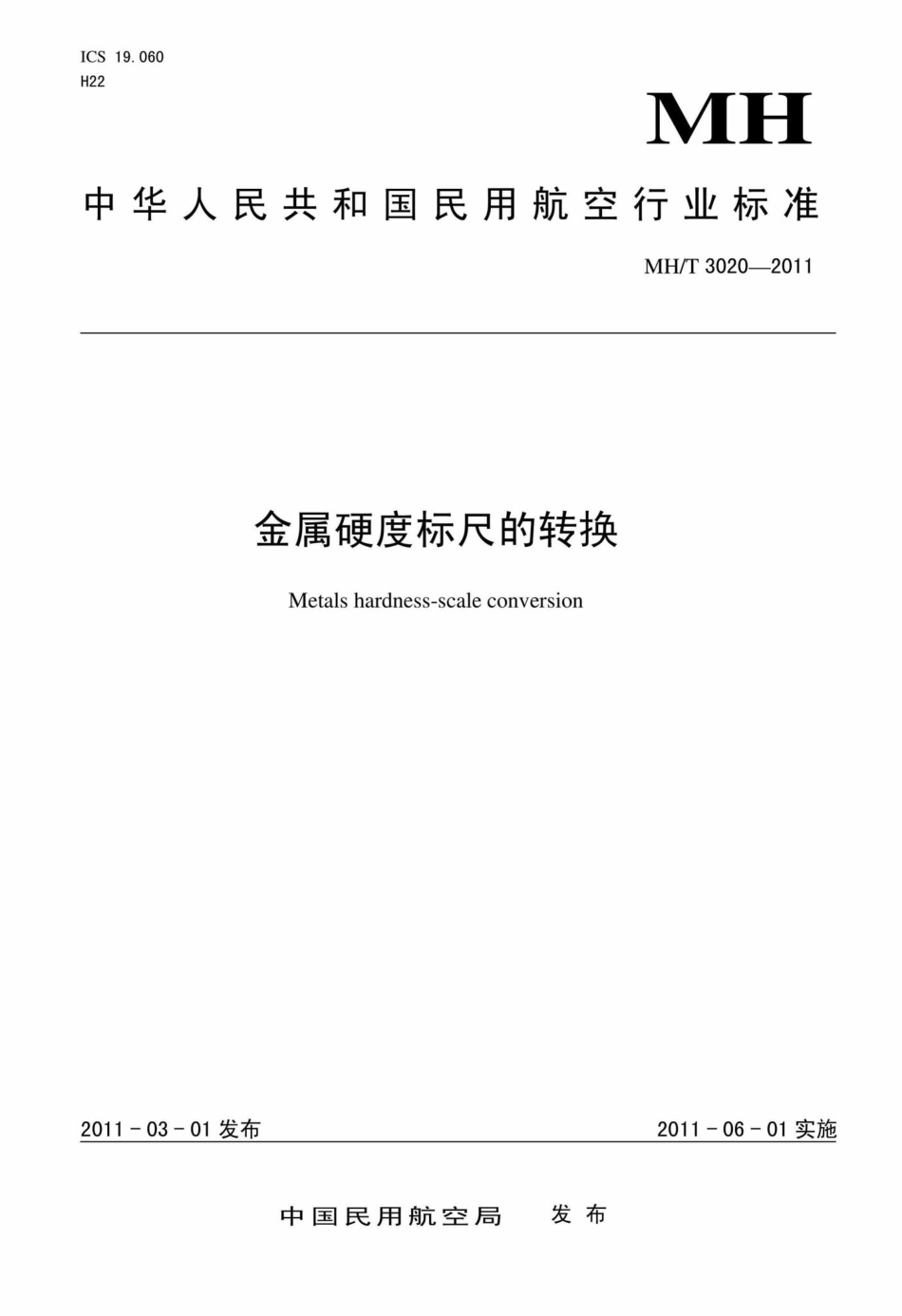

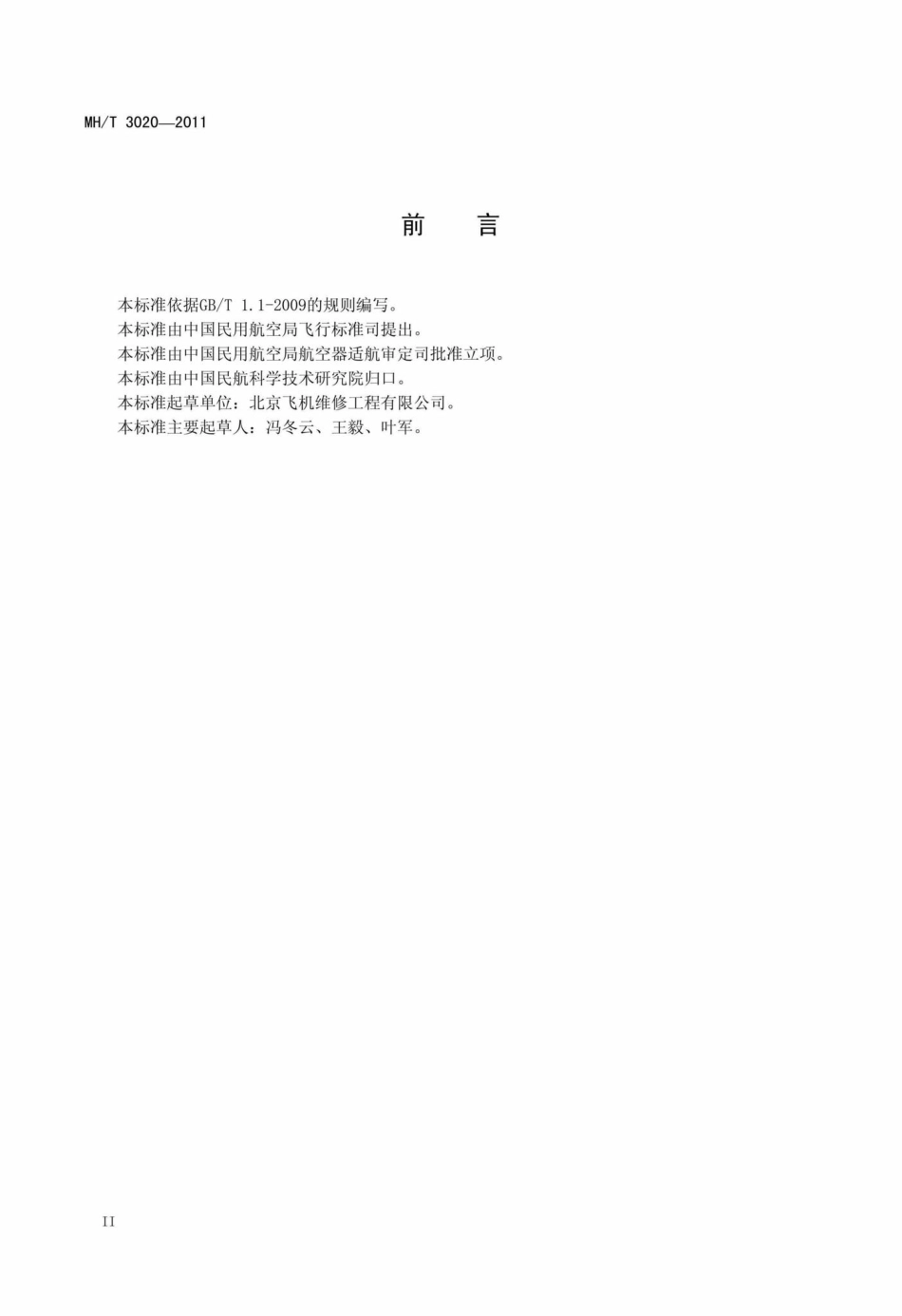

ICS19.060H22MH中华人民共和国民用航空行业标准MH/T3020-2011金属硬度标尺的转换Metals hardness-scale conversion2011-03-01发布2011-06-01实施中国民用航空局发布MH/T3020-2011前言本标准依据GB/T1.1-2009的规则编写。本标准由中国民用航空局飞行标准司提出。本标准由中国民用航空局航空器适航审定司批准立项。本标准由中国民航科学技术研究院归口。本标准起草单位：北京飞机维修工程有限公司。本标准主要起草人：冯冬云、王毅、叶军。MH/T3020-2011金属硬度标尺的转换1范围本标准规定了测试金属布氏硬度、维氏硬度、洛氏硬度、表面洛氏硬度、努氏硬度、肖氏硬度的方法、转换硬度值的表述和硬度标尺的转换表的使用。本标准适用于民用航空器、发动机和附件维修过程中的硬度标尺的转换。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ASTM E10金属材料布氏硬度测试方法ASTM E18金属材料洛氏硬度及表面洛氏硬度测试方法ASTM E29重要试验数据的有效数字确认一致性的规定ASTM E92金属材料维氏硬度测试方法ASTM E384材料显微硬度测试方法ASTM E448金属材料肖氏硬度的测试方法3测试硬度的方法3.1维氏硬度(HV)方法见ASTM E92。3.2布氏硬度(HB)方法见ASTM E10。3.3洛氏硬度(HR)方法见ASTM E18,其标尺为A、B、C、D、E、F、G、H、K、15-N、30-N、45-N、15-T、30-T、45-T、15-W。3.4努氏硬度(HK)方法见ASTM E384。3.5肖氏硬度(HS)方法见ASTM E448。4硬度标尺的转换4.1硬度的转换方法当进行硬度标尺的转换时可使用转换表，也可参照附录A硬度标尺的转换公式计算。公式A.1A.71是从一种硬度标尺转换到另一种硬度标尺的公式，虽然转换硬度值都是近似的，但所有被转换的硬度值均应四舍五入并符合ASTM E29要求。4.2转换硬度值的表述当表述转换硬度时，应将测试所得的硬度值和类型写在括号内。示例：353HBW(38HRC)1MH/T3020-20114.3硬度标尺转换表的使用要求本标准中所使用的硬度值，是参照ASTM(美国材料与试验协会)测试方法所得。在部分洛氏硬度测试和布氏硬度测试中，由于所使用压头材料的改变而导致最终结果有微小的差异。因此，当使用用硬质合金球测得结果时，使用者应考虑这些差异。4.4硬度标尺的转换表4.4.1非奥氏体钢硬度近似转换表（洛氏C标尺范围）非奥氏体钢硬度近似转换表（洛氏C标尺范围）见表1。表1中“()”的内容表示理论值，仅供参考，不应使用。表1洛氏维氏努氏肖氏洛氏布氏硬度洛氏硬度表面洛氏硬度硬度硬度硬度硬度硬度HBWHBSHRC29420N29420NHKHRAHRDHR15NHR30NHR45NHRCHV10mm硬HS1471N10mm钢质合金24.9N588.4N980.7N147.1N294.2N441.3N1471N球球61720(670)75481.871.590.778.467.782.66160697(654)73281.270.790.277.566.680.8605967463471080.769.689.876.665.579.0595865361569080.169.289.375.764.377.3585763359567079.668.588.974.863.275.6575661357765079.067.788.373.962.074.0565559556063078.566.987.973.060.972.4555457754361278.066.187.472.059.870.9545356052559477.465.486.971.258.669.45352544(500)51257676.864.686.470.257.467.95251528(487)49655876.363.885.969.456.166.55150513(475)48154275.963.185.568.555.065.15049498(464)46952675.262.185.067.653.863.7494848445145551074.761.484.566.752.562.4484747144244349574.160.883.965.851.461.1472
