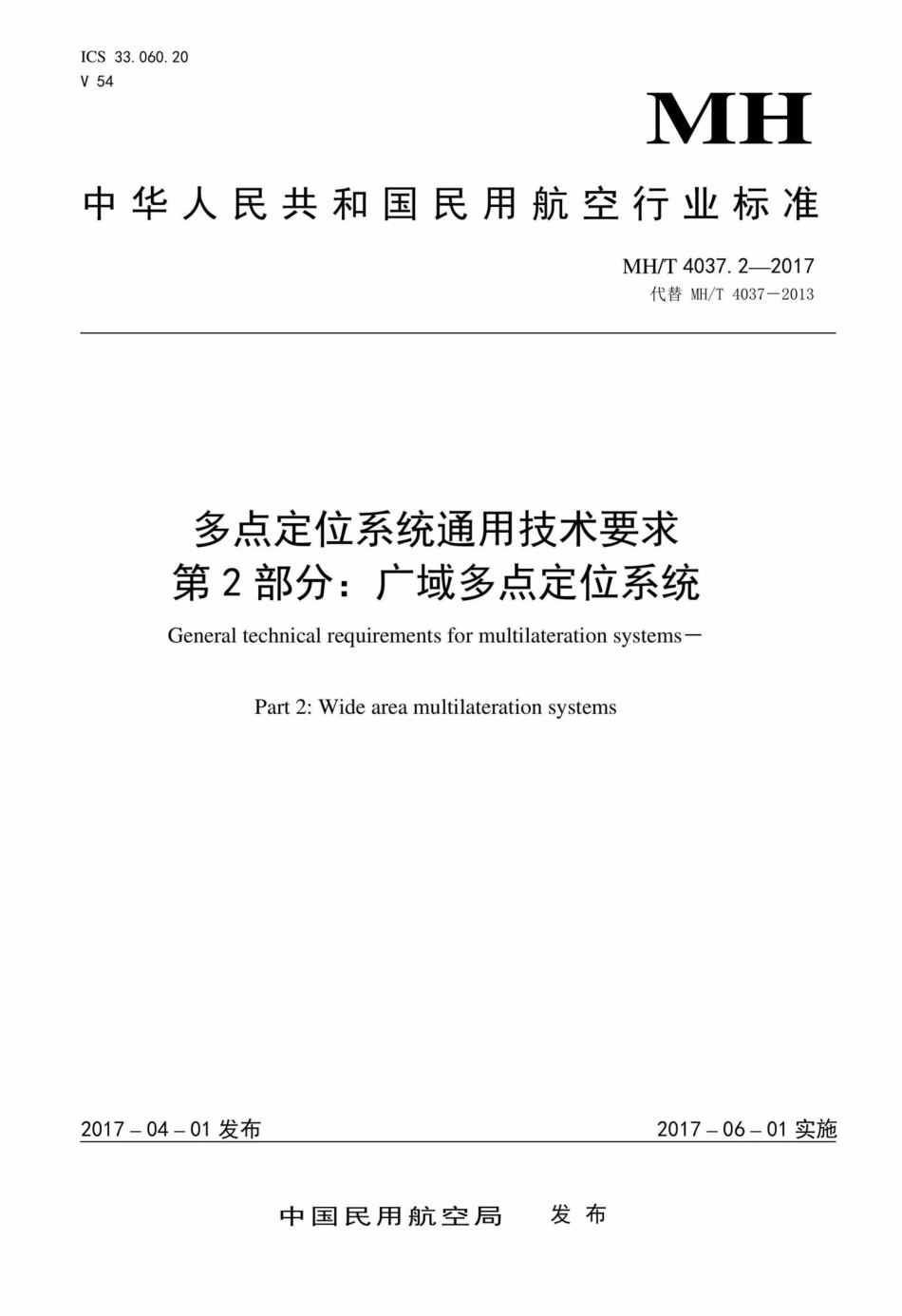

ICS33.060.20V54MH中华人民共和国民用航空行业标准MH/T 4037.2-2017代替MH/T4037-2013多点定位系统通用技术要求第2部分：广域多点定位系统General technical requirements for multilateration systems-Part 2:Wide area multilateration systems2017-04-01发布2017-06-01实施中国民用航空局发布MH/T 4037.22017前言MH/T4037多点定位系统通用技术要求分为两个部分：一一第1部分：机场场面多点定位系统：一一第2部分：广域多点定位系统。本部分为MH/T4037的第2部分。本部分按照GB/T1.1-2009给出的规则起草。本部分与MH/T4037.1共同代替并废除MH/T4037-2013多点定位系统通用技术要求，与MH/T4037-2013相比主要技术变化如下：一一修改了规范性引用文件（见第2章，2013年版第2章）；一一修改了部分术语和定义，增加了“系统容量”、“处理时延”、“错误探测”等定义，删除了“主站”、“基站”、“几何精度因子”等定义（见3.1,2013年版3.1）；一一删除了分类部分(2013年版第4章)；一一修改了系统组成（见4.1,2013年版5.1）；一一修改了系统总体要求（见4.2,2013年版5.2）；一一修改了系统性能要求（见4.3,2013年版5.3）；一一将“主站”技术要求修改为“询问站”技术要求（见4.4,2013年版5.4）；一一将“基站”技术要求修改为“接收站”技术要求（见4.5,2013年版5.5）；一一增加了测试应答机技术要求（见4.6）；一一增加了中心处理站技术要求（见4.7）；一一修改了监控维护部分（见4.8,2013年版5.6）；一一修改了工作环境部分（见4.9,2013年版5.2.14）；一一删除了测试系统部分(2013年版5.7)。本部分由中国民用航空局空管行业管理办公室提出并负责解释。本部分由中国民用航空局航空器适航审定司批准立项。本部分由中国民航科学技术研究院归口。本部分起草单位：中国民用航空局空中交通管理局技术中心。本部分主要起草人：郭静、时建华、李黎、郝永刚、邹朝忠、齐鸣、任森、赫强、王寿峰、李泉、曹苏苏、成伟明。MH/T4037于2013年1月首次发布。IMH/T4037.2-2017多点定位系统通用技术要求第2部分：广域多点定位系统1范围MH/T4037的本部分规定了民用航空广域多点定位系统的技术要求。本部分适用于民用航空广域多点定位系统的规划、设计、研制、建设、检验以及使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级(IP代码)MH/作4010空中交通管制二次监视雷达系统技术规范MH/4037.1多点定位系统通用技术要求第1部分：机场场面多点定位系统ICAO国际民用航空公约附件10航空电信3术语，定义和缩略语3.1术语和定义MH/T4037.1界定的以及下列术语和定义适用于本文件。3.1.1广域多点定位系统wide area multilateration systems主要采用到达时间差定位技术，通过获取二次监视雷达应答机发射信号来确定区域、终端（进近）和机场管制空域内航空器位置和识别信息的一组设备。3.1.2目标target安装有二次监视雷达应答机且处于激活状态的航空器。3.1.3错误探测false detection探测目标为假目标、或区域10km管制间隔下其位置偏离真实目标位置超过2100m、或终端（进近）6km管制间隔下其位置偏离真实目标位置超过1690m的探测。3.2缩略语下列缩略语适用于本文件。1MH/T4037.2-2017ACAS机载防撞系统(Airborne Collision Avoidance System)ACID航空器识别信息(Aircraft Identification)ADS-B广播式自动相关监视(Automatic Dependent Surveillance-Broadcast)BITE机内测试设备(Built-In Test Equipment)HDLC高级数据链路控制(High-Level Data Link Control)LRU在线可替换单元(Line Replaceable Unit)MTBCF严重故障平均间隔时间(Mean Time Between Critical Failures.)MTL最低触发电平(Minimum Triggering Level)MTTR故障平均维修时间(Mean Time To Repair)SNMP简单网络管理协议(Simple Network Management Protocol)SPI特殊位置识别(Special Position Identification)UDP用户数据报协议(User Datagram Protocol)4技术要求4.1系统组成4.1.1系统主要由询问站、接收站、测试应答机（可选）、中心处理站、监控维护单元和通信传输设备组成。4.1.2系统通信传输设备应具备支持双网配置和双网运行的能力。4.1.3接收站、询问站和测试应答机应支持主备双机冗余配置，具备手动/自动切换功能。4.1.4中心处理站应采用主备双网双机冗余配置，具备手动/自动切换功能。4.1.5中心处理站主机、交换机、路由器等硬件设备应采用商业货架产品。4.1.6中心处理站应采用UNIX、LINUX、WINDOWS等成熟度较高的操作系统。4.2总体要求4.2.1系统应符合IC0国际民用航空公约附件10航空电信第四卷的要求。4.2.2系统应具备良好的扩展性，能通过调整接收站和询问站站点数量和位置，满足系统监视范围变化的需求。4.2.3系统LRU和系统内硬件互联应采用物理防错安装设计。4.2.4接收机和发射机天馈单元和机内应采用防雷设计。4.2.5中心处理站开机、人工重启和自动重启时间应不大于3mi,接收站、询问站和测试应答机开机、人工重启和自动重启时间应不大于90S。接收站、询问站和测试应答机应具备供电中断恢复后自动启动能力。4.2.6系统主备双机切换时间应不大于3s,切换应不影响系统正常运行。4.2.7系统应具备BITE自检功能，实时连续检测系统运行状态，并能对故障单元进行隔离处理。故障检测率应不小于90%，故障隔离率应不小于95%。4.2.8系统应具备抗多径干扰和分辨交织应答及同步串扰的能力。4.2.9系统电源模块应具备过流和过压保护功能。4.2.10系统应能24h连续工作，系统的设计寿命应大于15年.4.2.11不包括计划内维护时间，系统年度可用性应不小于99.99%。4.2.12系统MTBCF应大于10000h,系统MTTR应小于1h.4.2.13系统应能发射符合MH/T4010要求的二次监视雷达模式A/C和模式S询问信号。2MH/T 4037.220174.2.14系统应能接收和处理符合MH/T4010要求的二次监视雷达模式A/C和模式S类信号。4.3性能要求4.3.1系统容量应不小于400个。当系统处理目标数量过载时，应能处理ASTERIXCAT019服务报中的系统状态数据项，给出系统过载提示信息和状态提示信息。4.3.2在数据驱动模式下，在通信基础设施所造成的传输时延不超过500ms的条件下，系统处理时延应不大于1s。在周期性延迟模式下，系统处理时延应不大于目标报告输出周期加1s。在周期性预测模式下，系统处理时延应不大于0.5s。4.3.3航路目标报告更新最大间隔应为8s,目标报告更新率应在8s内可调。终端（进近）目标报告更新最大间隔应为5s,目标报告更新率应在5s内可调。4.3.4在3倍目标报告更新最大间隔内，系统更新ACID和模式A代码变化的概率应不小于95%。在目标报告更新最大间隔内，系统更新紧急代码和SPI的概率应不小于95%。4.3.5系统周期性服务报更新率应不大于每次5s。4.3.6航路目标水平位置精度应不大于350m(均方根误差)。终端（进近）目标水平位置精度应不大于150m(均方根误差)。4.3.7系统位置探测概率应不小于97%。4.3.8系统错误探测概率应不大于103。4.3.9在1个目标报告更新最大间隔内，系统识别航空器地址码的概率应不小于99%。4.3.10在1个目标报告更新最大间隔内，系统识别模式A代码的概率应不小于98%。4.3.11在1个目标报告更新最大间隔内，系统识别模式C代码的概率应不小于96%。4.3.12系统错误识别航空器地址码、模式A代码、模式C代码、ACID的概率均应不大于0.1%。4.3.13目标进入系统监视范围后，在不大于5倍目标报告更新最大间隔内，系统航迹起始概率应达到99%。对于起飞目标，进入系统监视范围后，在不大于3倍目标报告更新最大间隔内，系统航迹起始概率应达到99%。4.3.14仅配置模式A/C应答机的航空器在表1所示空域范围和间隔水平下，其位置探测概率和代码识别概率应满足以下要求一一位置探测概率：间隔1条件下应不小于60%，间隔2条件下应不小于98%；一一代码识别概率：间隔1条件下应不小于30%，间隔2条件下应不小于90%。表1模式A/C航空器水平间隔空域水平间隔航路终端（进近）间隔12 NM0.6NM间隔24NM2NM4.3.15系统应能区分间隔超过10NM的具有相同航空器地址码的目标。4.4询问站4.4.1询问站主要由发射机、天馈单元、必要的网络传输设备和机柜、防雷器等附属设施组成。询问站应支持室内或室外安装。4.4.2询问站应能够接收中心处理站的询问控制指令，对目标进行询问。4.4.3发射机询问信号的工作频率为1030.00MHz0.01MHz。3
