MH-T4008-2000：空管雷达及管制中心设施间协调移交数据规范.pdf

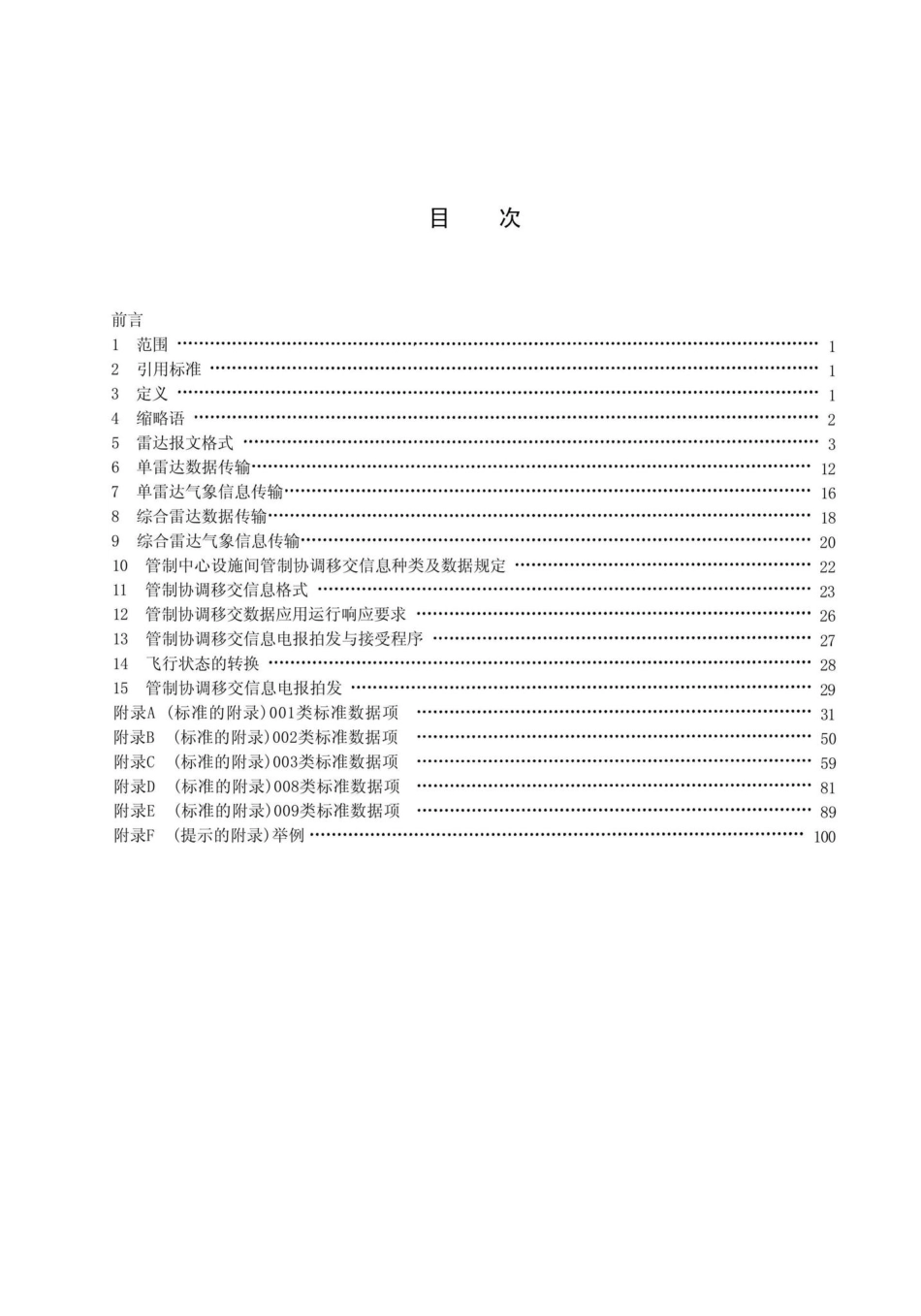

ICS33.200M507179-2000MH中华人民共和国民用航空行业标准MH/T4008-2000空管雷达及管制中心设施间协调移交数据规范Te standard for air traffic control radar data and coordination&transferdata among air traffic cOntrOl center installatiOn目次前言1范围2引用标准3定义4缩略语5雷达报文格式6单雷达数据传输127单雷达气象信息传输168综合雷达数据传输1.189综合雷达气象信息传输2010管制中心设施间管制协调移交信息种类及数据规定2211管制协调移交信息格式2312管制协调移交数据应用运行响应要求2613管制协调移交信息电报拍发与接受程序2714飞行状态的转换2815管制协调移交信息电报拍发29附录A(标准的附录)001类标准数据项31附录B(标准的附录)002类标准数据项50附录C(标准的附录)003类标准数据项59附录D(标准的附录)008类标准数据项81附录E(标准的附录)009类标准数据项89附录F(提示的附录)举例100前言本标准是根据国际民航组织亚太地区航空管制中心设施间数据通信(AIDC)和欧洲雷达数据传输标准(ASTERIX),参照国家空中交通管制委员会制定的空中交通管制系统雷达数据传输规范等有关资料并结合民航实际而制定的。本标准的附录A、附录B、附录C、附录D、附录E是标准的附录。本标准的附录F是提示的附录。本标准由中国民用航空总局空中交通管理局提出，并负责解释。本标准由中国民用航空总局航空安全技术中心归口。本标准起草单位：中国民用航空总局空中交通管理局、中国民用航空总局第二研究所。本标准主要起草人：苏玲、邓敏、高毅、王蜀群、朱志强。本标准于2000年3月15日首次发布。中华人民共和国民用航空行业标准空管雷达及管制中心设施间协调移交数据规范MH/T4008-2000The standard for air traffic control radar data and coordination&transfer data among airtraffic control center installation1范围本标准规定了民用航空空中交通管制（以下简称“空管”）单雷达和综合雷达数据（包括雷达气象数据)的传输格式及空中交通管制中心（以下简称“管制中心”）设施间协调移交的数据格式。本标准适用于民用航空空管雷达数据信息的交换以及管制中心设施间协调移交信息的交换。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。MH4007-1998民用航空飞行动态固定电报格式3定义本标准采用下列定义。31data block在通信介质上传输的报文信息可以按照应用要求分离成一个个独立的信息单元，这个信息单元叫做数据块。一个数据块包含一个或更多的相同数据种类的数据记录。3.2datacategory把数据按用途进行分类并给出相应的名称，以便进行辨识。33据字datafield为了通信，要把数据项赋予各数据字段，每一个数据字段都有严格的定义和明确的含义，并且具有字段引用号，是信息传输的最小单元。3.4据dataitem包含在每种数据种类中的最小信息单元：每一个数据项都是定义的标准数据项。3.5数据记录record由字段说明定义的具有相同数据种类的数据字段的总和。36数据项目catalogue data items相同数据种类中的全部数据项的目录。3.7用户应用相关user application profile规定了数据字段和数据项的对应关系，它包含了全部需成功传输的标准化信息。中国民用航空总局1996-06-17批准1996-10-01实施4缩略语内容见表1。表1缩略语对照表中文名称英文名称缩略语预计边界信息报advanced boundary informationABI自动相关监视报automatic dependent surveillanceADS管制移交接收报accept of controlAOC二进制编码binary coded decimalBCD数据种类data categoryCAT国家编码数据data country codeDCC紧急报emergencyEMG发送/显示周期结束符end of a transmission/display cycleEOP字段引用号field reference numberFRN字段说明field specificationFS字段扩展指示符field extension indicatorFX高级数据链路控制规程high level data link controlHDLC国际标准化组织international standardization organizationISO数据块长度标识length indicatorLEN最低有效位least significant bitLSB协调取消报coordination cancellationMAC多用途电报miscellaneousMIS最高有效位most significant bitMSB动目标显示moving target indicatorMTI有序排列ordered field sequencingOFS预先激活报pre-activationPAC一次监视雷达primary surveillance radarPSR雷达数据处理radar data processingRDP随机排列random field sequencingRFS随机排列标识符random sequence indicatorRS
