2023年消防工程安装工艺.docx

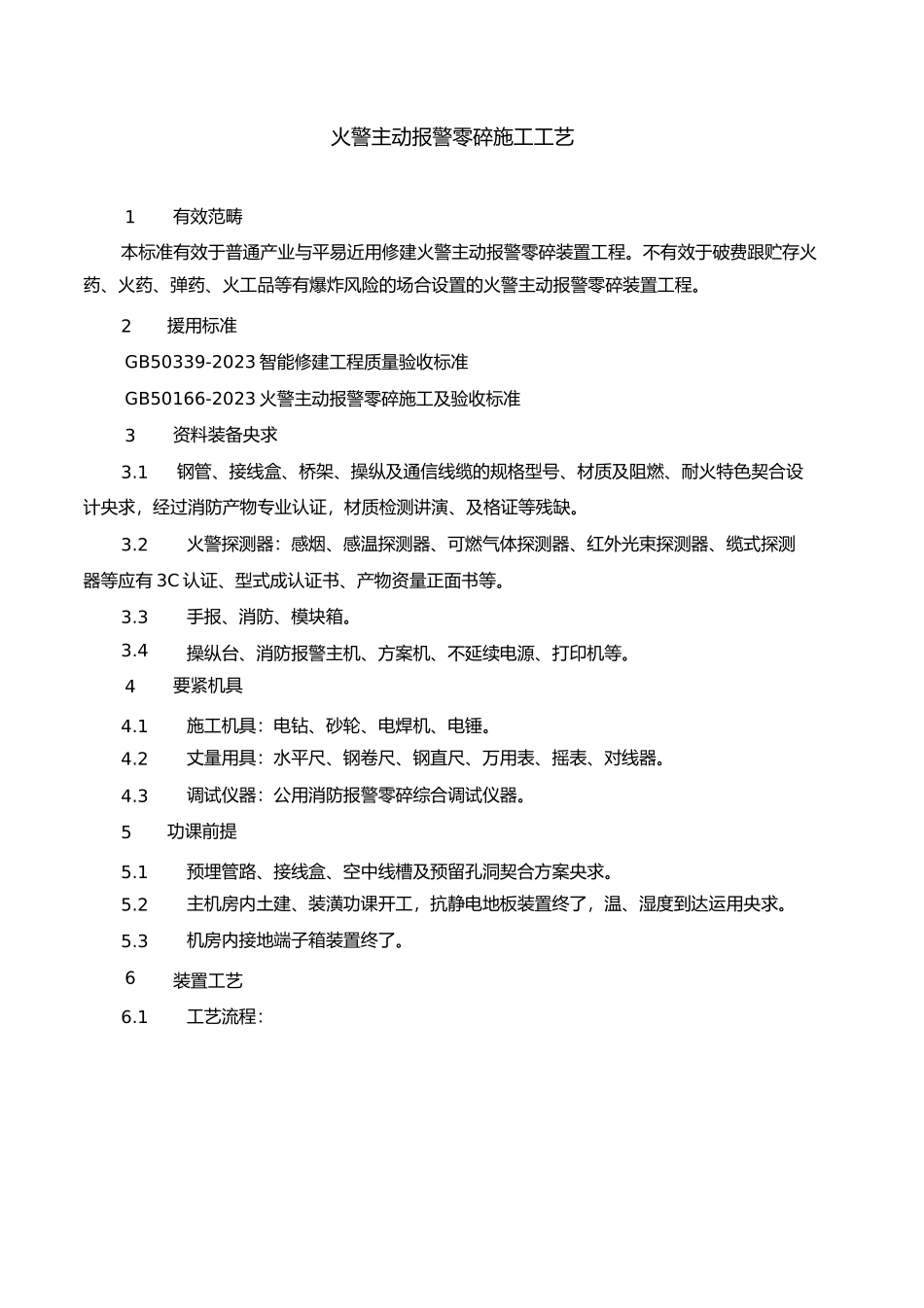

消防工程装置（施工工艺标准） 目录 序号 一 二 三 四 五 六 七 八 九 工艺称号 火警主动报警零碎 主动喷水灭火零碎 消火栓零碎 页码 2-14 15-21 22-25 26-28 29-32 33-35 36-37 38-43 44-46 沟槽连接纳道 球墨铸铁管 手工电弧焊 气体灭火零碎 防排烟零碎 应急照明零碎 火警主动报警零碎施工工艺 1 有效范畴 本标准有效于普通产业与平易近用修建火警主动报警零碎装置工程。不有效于破费跟贮存火 药、火药、弹药、火工品等有爆炸风险的场合设置的火警主动报警零碎装置工程。 2 援用标准 GB50339-2023智能修建工程质量验收标准 GB50166-2023火警主动报警零碎施工及验收标准 3 资料装备央求 3.1 钢管、接线盒、桥架、操纵及通信线缆的规格型号、材质及阻燃、耐火特色契合设 计央求，经过消防产物专业认证，材质检测讲演、及格证等残缺。 3.2 火警探测器：感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测 器等应有3C认证、型式成认证书、产物资量正面书等。 3.3 3.4 4 手报、消防、模块箱。 操纵台、消防报警主机、方案机、不延续电源、打印机等。 要紧机具 4.1 4.2 4.3 5 施工机具：电钻、砂轮、电焊机、电锤。 丈量用具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。 调试仪器：公用消防报警零碎综合调试仪器。 功课前提 5.1 5.2 5.3 6 预埋管路、接线盒、空中线槽及预留孔洞契合方案央求。 主机房内土建、装潢功课开工，抗静电地板装置终了，温、湿度到达运用央求。 机房内接地端子箱装置终了。 装置工艺 6.1 工艺流程： 探测器装置 模块箱装置 钢管、线槽及线缆敷设 主机房装备装置 手动报警按钮装置 装备接地 单体装备调试 零碎联调 开工验收 6.2 钢管、金属线槽及线缆敷设 钢管、金属线槽及线缆敷设请参照进展，火警主动报警零碎中钢管跟金属线槽敷设及穿 线的还应满意以下央求： 6.2.1 火警主动报警零碎线缆敷设等应依照智能修建工程质量验收标准的规那么， 对线缆的种类、电压品级进展反省。 6.2.2 对每回路的导线用500V的兆欧表丈量绝缘电阻，其对地绝缘电阻值不该小于 20MΩ。 6.2.3 差异模范、差异零碎、差异电压品级的消防报警线路不该穿入分歧根管内或线 槽的分歧槽孔内。 6.2.4 埋入非熄灭体的修建物、修建物内的电线保护管与修建物、修建物墙面的距离 不该小于30mm。 6.2.5 6.2.6 如因前提限度，强电跟弱电线路同用一竖井时，应分不安排在竖井的两侧。 在修建物的吊顶内必需采纳金属管、金属线槽。金属线槽跟钢管明配时，应按 方案央求采纳防火保护方法。 6.2.7 6.2.8 6.2.9 暗装消火栓配管时应从正面进线，接线盒不该放在消火栓箱的后侧。 管线与线槽的的接地应契合方案央求跟有关标准的规那么。 火警主动报警零碎的传输线路应采纳铜芯绝缘线或铜芯电缆，阻燃耐火功用符 合方案央求，其电压品级不该低于交换250V。 6.2.10 火警报警器的传输线路应选择差异色彩的绝缘导线，探测器的“＋〞线为白色， “－〞线应为蓝色，其余线应依照差异用处采纳其余色彩区分。但分歧工程中一样用处的导线 色彩应分歧，接线端子应有标号。 6.3 火警探测器装置央求 6.3.1 6.3.2 6.3.3 火警探测器装置应契合图纸方案央求。 探测器宜水平装置，当必需倾歪装置时，倾歪角不该大年夜于 探测器的底座应结实牢靠，在吊顶上装置方法如图 45°。 6.3.4 探测器的连接导线必需牢靠压接或焊接，当采纳焊接时不得运用带蜕化性的助 焊剂，外接导线应有0.15m的余量，入端处应有清晰标记。 6.3.5 6.3.6 6.3.7 6.3.8 探测器确认灯应面向便于职员不美不雅看的要紧出口偏向。 探测器底座的穿线孔宜封堵，装置时应采纳保护方法（如装上防护罩）。 在电梯井、升落机井设置探测器时其地位宜在井道上方的机房顶棚上。 探测器至墙壁、梁边的水平距离，不该小于0.5m探测器四周0.5m内，不该有遮 挡物。 6.3.9 探测器至空调送风口边的水平距离不该小于1.5m；至少孔送风顶棚孔口的水平 距离不该小于0.5m。 在宽度小于3m的内走道顶棚上设置探测器时，宜居中安排。感温探测器的安 6.3.10 装间距不该逾越10m；感烟探测器的装置间距不该逾越15m。探测器距端墙的距离不该大年夜于探测 器装置间距的一半。 探测器在宽度小于3m的走廊安排 6.3.11 a 可燃气体探测器的装置地位跟装置高度应依照所探测气体的性子而定： 当探测的可燃气体比气氛重时，探测器装置鄙人部。可燃气体探测器应装置在距煤 气灶4m以内，距离空中应为0.3m。 b 当探测的可燃气体比气氛轻时，探测器装置在上部。当梁矮小于0.6m时，探测器应 装置在有煤气灶梁的一侧。 c 在室内梁上设置可燃气体探测器时，探测器与顶棚距离应在 0.3m以内。 6.3.12 红外光束探测器的装置应契合以下央求： a b c 发射器跟接纳器应装置在一条直线上。 光辉通路上应防止呈现运植物体，不该有遮挡物。 相邻两组红外光束感烟探测器水平距离应不大年夜于14m，探测器距侧墙的水平距离不该 大年夜于7m，且不该小于0.5m。 d e 探测器光束距顶棚普通为0.3～0.8m，且不得大年夜于1m。 探测器收回的光束应与顶棚水平，阔不强磁场，防止阳光直射，底座应结实地装置 在墙上。 6.4 缆式探测器的装置应契合以下央求： 6.4.1 缆式探测器用于监测室内火警时，可敷设在室内的顶棚上，其线路距顶棚的垂 直距离应小于0.5m。 6.4.2 热敏电缆装置在电缆托架或支架上时，要紧贴电力电缆或操纵电缆的外护套， 呈正弦波方法敷设。 6.4.3 及正面。 6.4.4 热敏电缆敷设在转达带上时，可借助M形吊线单刀直入敷设于被保护转达带的上方 热敏电缆装置于能源配电装置上时，应与被保护物有优秀的打仗。 6.4.5 热敏电缆敷设时运用结实卡具结实结实，严禁硬性折弯、歪曲，防止护套毁坏。 必需曲折时，曲折半径应大年夜于20cm。 6.5 手动火警报警按钮的装置 6.5.1 手动火警报警按钮应装置地位跟高度应契合方案央求，装置结实且不该倾歪。 6.5.2 6.6 手动火警报警按钮外接导线应留有0.10m的余量，且在端部应有清晰标记。 地域报警操纵器装置 6.6.1 地域报警操纵器应依照方案央求的地位用金属收缩螺栓明装，且装置时应正直 结实，不得倾歪。 6.6.2 6.6.3 用对线器进展对线缆进展编号，将导线留有确信的余量，分束帮扎。 压线前应答导线的绝缘进展摇测，及格前方可压线。 6.6.4 操纵箱内的模块应按装备制作商跟方案的央求装置配线，央求公平安排，且安 装应结实正直，并有标识。 6.7 6.7.1 a 消防操纵主机装置 消防操纵主机装置应契合以下央求： 消防操纵机柜槽钢根底应在水泥空中熟根结实结实。 机柜按方案央求进展陈设，依照柜的结实孔距在根底槽钢上钻孔，装置时从一端开 b 始逐台就位，用螺丝结实，用墙线寻平寻直后再将各螺栓紧固。 c 操纵装备前操纵距离，单列安排时不该小于1.5m，双列安排时不该小于2m，在有人 值班常常义务的一面，操纵盘到墙的距离不该小于3m，盘后维修距离不该小于1m，操纵盘排 列长度大年夜于4m时，操纵盘两头应设置宽度不小于lm的通道。 6.7.2 引入火警报警操纵主机的线缆应契合以下央求： a b c 对引入的电缆或导线，起首运用对线器进展校线，按图纸央求编号。 线间、线对地等绝缘电阻不该小于20MΩ。 摇测全体及格后按差异电压品级、用处、电流类不分不绑扎成束引到端子板，按接 线图进展压线，每个接线端子接线不该逾越二根。 d e 线缆标识应明晰准确，不易褪色；配线应划一，防止穿插，结实结实。 导线引入线实现后，在进线管处应封堵，操纵器主电源引入线应单刀直入与消防电源连 接，严禁运用讨论连接，主电源应有清晰标记。 6.8 6.8.1 零碎接地装置应契合以下央求： 义务接地线应采纳铜芯绝缘导线或电缆,不得运用镀锌扁铁或金属软管。 由消防操纵室引至接地体的义务接地线，在经过墙壁时，应穿入钢管或其余坚 6.8.2 固的保护管。 6.8.3 消防操纵装备的外壳及根底应牢靠接地，接入接地端子箱。 6.8.4 消防操纵室普通应依照方案央求设置公用接地装置作为义务接地。当采纳独破 义务接地时电阻应小于4Ω；当采纳联合接地时，接地电阻应小于1Ω。 2 6.8.5 操纵室引至接地体的接地支线应采纳一根不小于16mm的绝缘铜线或单芯电 缆，穿入保护管后，两头分不压接在操纵装备义务接地板跟室外接地体上。 6.8.6 消防操纵室的义务接地板引至各消防操纵装备跟火警报警操纵器的义务接地线 2 应采纳不小于4mm铜芯绝缘线穿入保护管构成一个零电位的接地收集，以保障火警报警装备 的义务坚决牢靠。 6.8.7 接地装置施工进程中应分差异阶段作电气接地装置隐检、接地电阻摇测、破体 表现图等质量反省记载。 6.8.8 6.8.9 6.9 义务接地线与保护接地线必需离开，保护接地导体不得运用金属软管。 接地装置施工终了后，应实时作荫蔽工程验收。 零碎调试 6.9.1 调试前施工职员应向调试职员提交开工图、方案变卦记载、施工记载（包含隐 蔽工程验收记载），检验记载（包含绝缘电阻、接地电阻测试记载）、开工讲演等相干资料。 6.9.2 构担负。 6.9.3 调试担负人必需由有资历的专业技艺职员担负。其资历检察由公安消防监视机 火警主动报警零碎调试，应先分过错探测器、地域报警操纵器、集合报警操纵 器、火警报警装置跟消防操纵装备等逐一进展单机通电反省，畸形前方可进展零碎调试。 6.9.4 火警主动报警零碎通电后，应按现行国度标准火警报警操纵器通用技艺前提 的有关央求对报警操纵器进展以下功用反省： a 火警报警自检功用。 b 消音、复位功用。 c 缺点报警功用。 d 火警优先功用。 e 报警经历功用。 f 电源主动转换跟备用电源的主动充电功用。 备用电源的欠压跟过压报警功用。 反省火警主动报警零碎的主电源跟备用电源，其容量应分不契合现行有关国度 g 6.9.5 标准的央求，在备用电源延续充放电3次后，主电源跟备用电源应能主动转换。 6.9.6 应采纳公用的反省仪器对探测器逐一进展试验，其举措应准确无误。 6.9.10 应分不必主电源跟备用电源供电，反省火警主动报警零碎的各项操纵功用跟联 动功用。 6.9.11 6.10 火警主动报警零碎应在延续运行120小时无缺点后，填写调试讲演 零碎验收 火警报警零碎装置调试实现后，由施工单元、树破单元对工程质量、调试质量、施人为料 进展反省，觉察质量咨询题应实时处置处置，直至到达契合方案跟标准央求为止。 7 质量检验 7.1 7.1.1 主控工程 火警主动报警零碎的施工，应依照赞成的工程方案文件跟施工技艺标准进展。 不得随便变更。确需变卦方案时，应由原方案单元担负变更。 7.1.2 者不得运用。 7.1.3 火警主动报警零碎施工前，应答装备、资料及配件进展示场反省，反省分歧格 装备、资料及配件进入施工现场应有清单、运用
