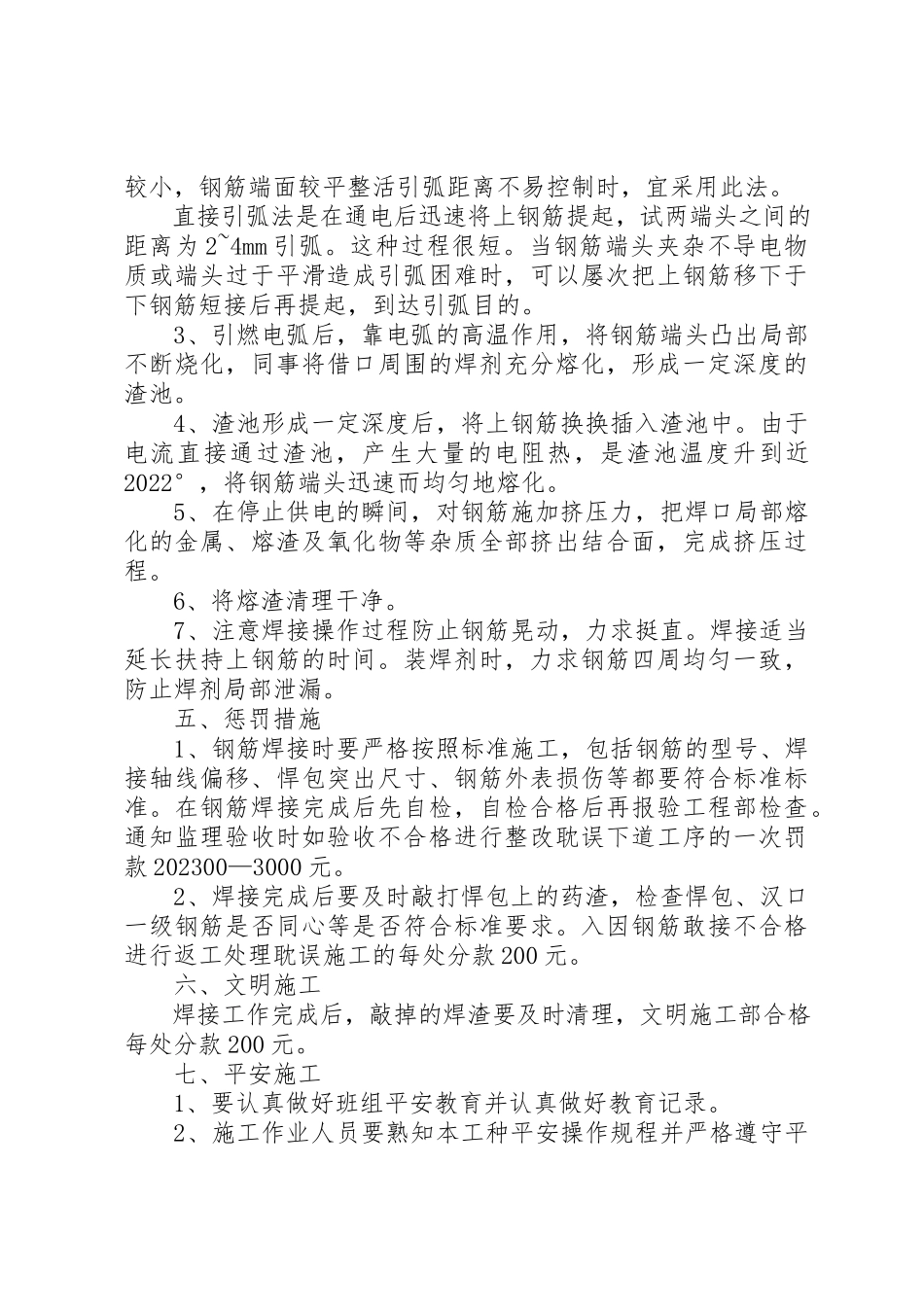

电渣压力焊质量保证书边大学珲春校区a5X、a9X在2023年各单体工程施工时，为保证结构优良，特制定电渣压力焊班组质量合同：一、施工准备1、电渣压力焊的作业人员应进行内部培训，经考核合格证，发企业内部上岗证。作业人员必须持证上岗。2、电渣压力焊钢筋在竖向或倾斜度在4。1范围内应用。3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应。4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。5、做好技术交底。二、质量要求钢筋焊接及验收规程jgj18规定：（一）焊接生产中，焊工应对焊接接头逐个进行自检。自检工程如下：1、轴线偏移不得超过0.1d或2mm。2、接头处弯折角不得大于7/20230（4°）。3、接头四周悍包突出钢筋外表的高度应大于等于4mm。4、钢筋外表应无明显烧伤缺陷。以上前3项外观检查不合格的接头，应切除冲焊。第4项应进行补焊。三、工艺流程安放焊接夹具→引弧、电弧、电渣→挤压→清渣四、操作工艺1、焊接夹具的上下钳口应夹紧于上下钢筋上，不得晃动。2、引弧宜采用铁丝球或焊条头引弧法，亦可采用直接引弧法。铁丝球引弧法是将铁丝球放在上下钢筋端头之间，电流通过铁丝球于上下钢筋断面的接触点形成短路引弧。铁丝球采用直径0.5~1.0mm退火铁丝球，球径不小于2023mm。当焊接电流较小，钢筋端面较平整活引弧距离不易控制时，宜采用此法。直接引弧法是在通电后迅速将上钢筋提起，试两端头之间的距离为2~4mm引弧。这种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以屡次把上钢筋移下于下钢筋短接后再提起，到达引弧目的。3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出局部不断烧化，同事将借口周围的焊剂充分熔化，形成一定深度的渣池。4、渣池形成一定深度后，将上钢筋换换插入渣池中。由于电流直接通过渣池，产生大量的电阻热，是渣池温度升到近2022°，将钢筋端头迅速而均匀地熔化。5、在停止供电的瞬间，对钢筋施加挤压力，把焊口局部熔化的金属、熔渣及氧化物等杂质全部挤出结合面，完成挤压过程。6、将熔渣清理干净。7、注意焊接操作过程防止钢筋晃动，力求挺直。焊接适当延长扶持上钢筋的时间。装焊剂时，力求钢筋四周均匀一致，防止焊剂局部泄漏。五、惩罚措施1、钢筋焊接时要严格按照标准施工，包括钢筋的型号、焊接轴线偏移、悍包突出尺寸、钢筋外表损伤等都要符合标准标准。在钢筋焊接完成后先自...
