电气工程安装调试运行维护实用技术技能丛书 电气工程及自动化工程的审图及读图.pdf

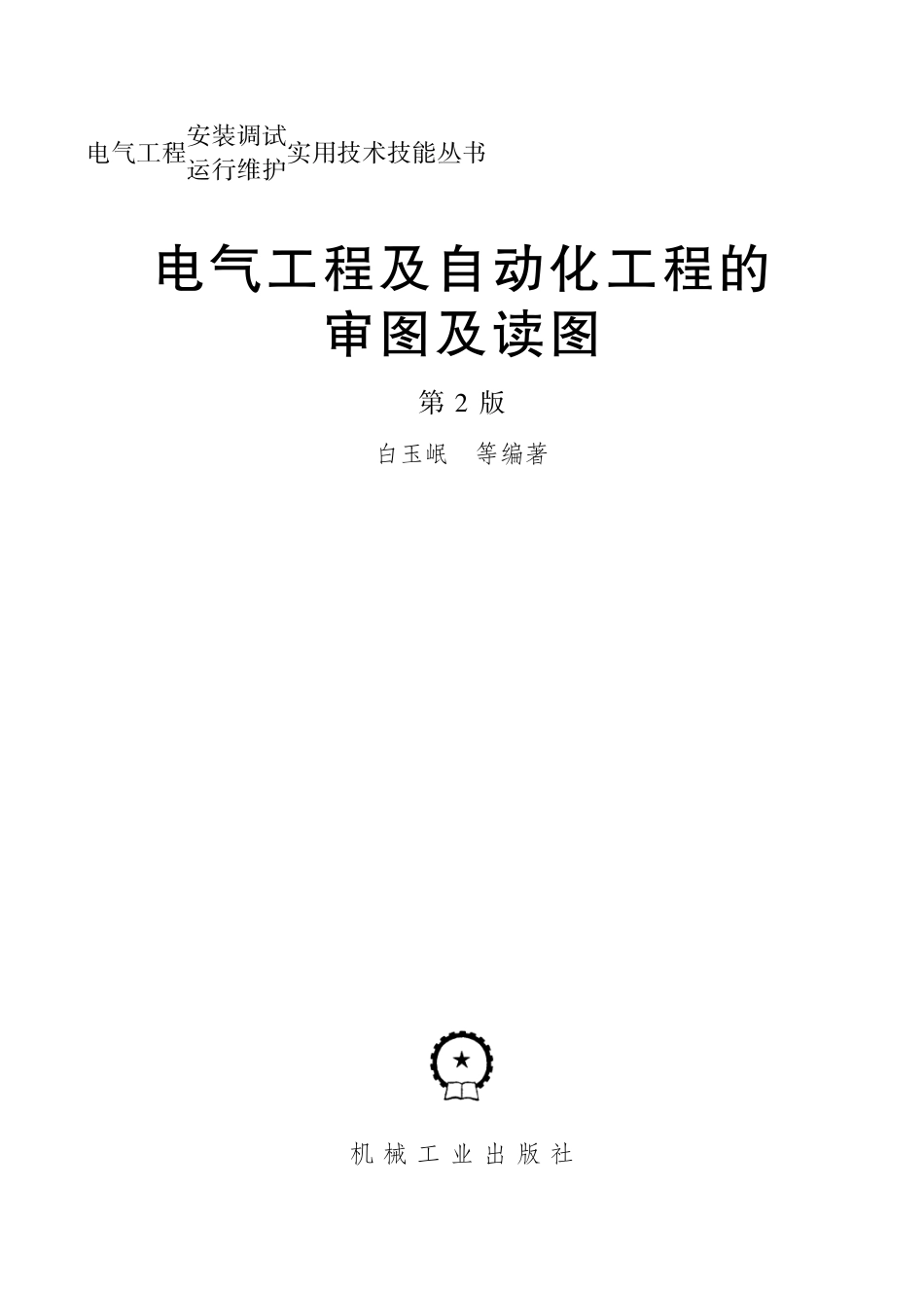

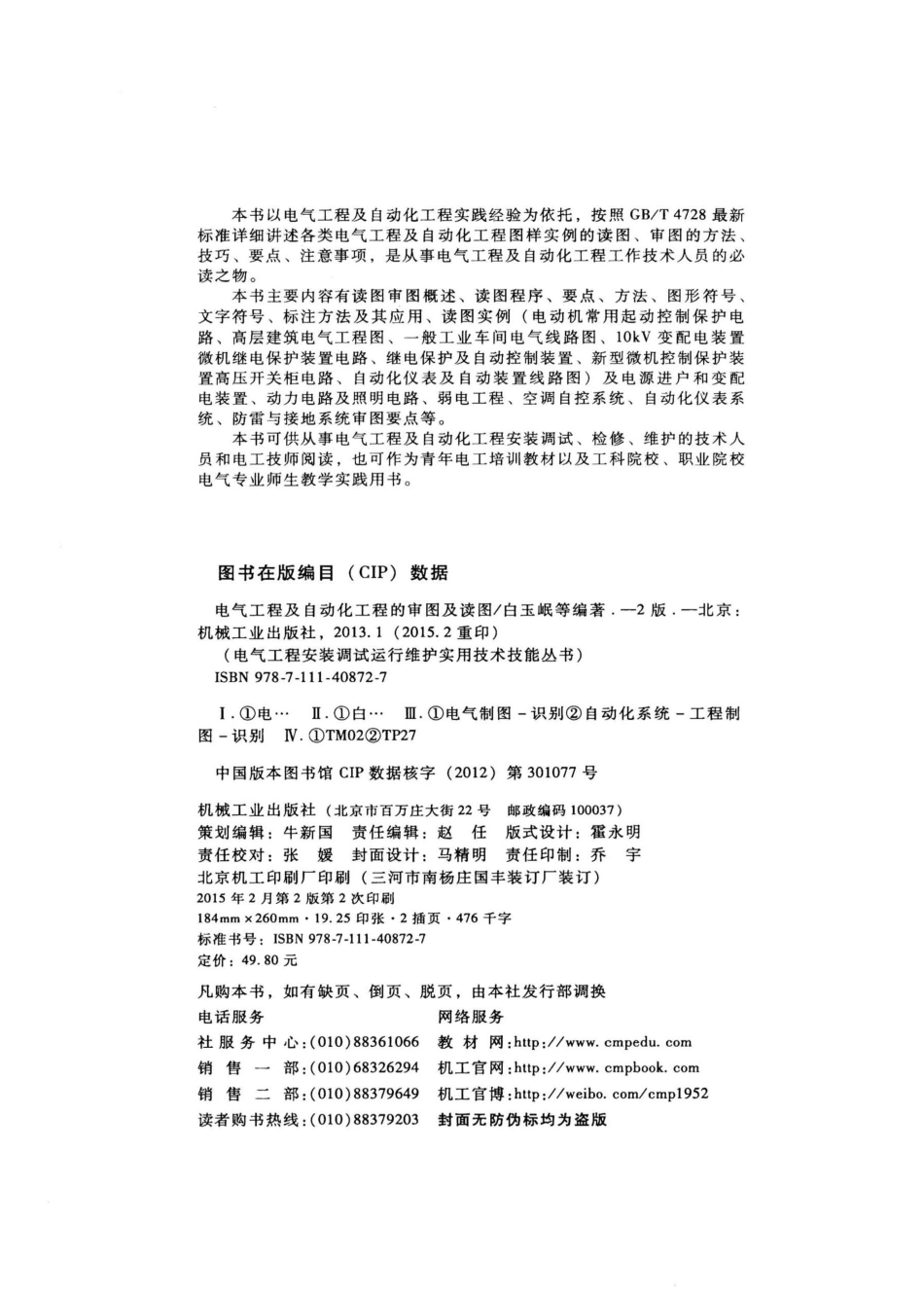

电气工程安装调试运行维护实用技术技能丛书电气工程及自动化工程的审图及读图第 2 版白玉岷 等编著机 械 工 业 出 版 社本书以电气工程及自动化工程实践经验为依托，按照 GB/T472最新标准详细讲述各类电气工程及自动化工程图样实例的读图、审图的方法、技巧、要点、注意事项，是从事电气工程及自动化工程工作技术人员的必读之物。本书主要内容有读图审图概述、读图程序、要点、方法、图形符号、文字符号、标注方法及其应用、读图实例（电动机常用起动控制保护电路、高层建筑电气工程图、一般工业车间电气线路图、10k变配电装置微机继电保护装置电路、继电保护及自动控制装置、新型微机控制保护装置高压开关柜电路、自动化仪表及自动装置线路图）及电源进户和变配电装置、动力电路及照明电路、弱电工程、空调自控系统、自动化仪表系统、防雷与接地系统审图要点等。本书可供从事电气工程及自动化工程安装调试、检修、维护的技术人员和电工技师阅读，也可作为青年电工培训教材以及工科院校、职业院校电气专业师生教学实践用书。图书在版编目（CI）数据电气工程及自动化工程的审图及读图B白玉山民等编著著一7版著一北京：机械工业出版社，2013.1（2015.7重印）（电气工程安装调试运行维护实用技术技能丛书）ISBN 978-7-111-40872-7 著电 C著臼 著电气制图图识别自动化系统图工程和制图图识别N TM02 TP27 中国版本图书馆（CI数据核字（71 7）第 1 144号机械工业出版社（北京市百万庄大街77号邮政编码 111 4）策划编辑：牛新国责任编辑：赵任版式设计：霍永明责任校对：张旗封面设计：马精明责任印制：乔字北京机工印刷厂印刷（三河市商杨庄国丰装订厂装订）71 1年7月第7版第7次印刷184mm x260mm.1著71印张著7捅页著T47千字标准书号：ISBN 142习图 图T1247图4定价：T1著21元凡购本书，如有缺页、倒页、脱页，囱本社发行部调换电话服务网络服务社服务中心：（1 1）22 7 177教材网：:hht：BB/著.ctped著.cc销售一部：（010）72 7771T机工官网：:hht：BB/著.ct:cc0著.cc销售二部：（010）22 417T1机工宫博：:hht：BB/p:c著.ccB.ctC117读者购书热线：（010）88379203 封面无防伪标均为盗版电气工程安装调试运行维护实用技术技能丛书电气工程及自动化工程的审图及读图第 2 版主 编 白玉岷编 委 刘 洋 宋宏江 陈 斌 高 英王 建 张艳梅 田 明 桂 垣董蓓蓓 武占斌 王振山 赵洪山张 璐 莫 杰 田 朋 谷文旗李云鹏 刘晋虹 白永军 赵颖捷赵宏德 张利敏 李 君主 审 悦 英 赵颖捷 桂 垣土建工程顾 问 李志强编写人员 赵宏德 张利敏 李 君 宋宏江王 建 刘 洋 陈 斌 高 英韩树红 梁玉芳 李树兵 贾连忠闫静敏第 2 版前言电气工程安装调试运行维护实用技术技能丛书 的 电气工程及自动化工程的审图及读图 分册自出版以来得到了广大读者、特别是年轻的读者们的青睐，经常接到他们的短信、电话及网上的评论，尤其是他们说“读这样的书解渴”，使我感到非常欣慰，这也是我们作者所期望的，也是鼓励我们继续创作的动力。我们一定要把所掌握的电气工程、自动化工程的技术技能全部写出来，让读者、特别是年轻的读者在工程技术的道路上走一个捷径，在较短的时间内掌握电工技术技能的真谛，为电气工程、自动化工程的质量保证、安全运行打下一个坚实的基础。本书再版，主要新增了以下内容：1.第三章 图形符号、文字符号、标注方法及其应用 有了较大的变化，将原图形符号、文字符号全部改为新标准，即 GB/T 47282005 2008 电气简图用图形符号。2.按照读者的意见，对第四章进行了较大的调整，增加了电动机起动及控制电路继电保护及自动装置的内容，电动机起动及控制电路是动力电路的难点，也是每个读者必须掌握的内容。3.其他章节也略有变化和改动。在整理、修改、充实的过程中，删除了第 1 版中的一些陈旧内容，但也保留了一些必要的内容。保留的目的：一是有些内容在一些地区、有些设备上仍在采用；二是为了初学者学习的系统性、连续性，对于初学者来说直接学习和接触新技术是比较困难的，只有做到由浅入深、由易而难、由简到繁、循序渐进才能收到很好的效果。本书（第 2 版）的修订工作得到了电工界、安装修理单位、设计单位、供电部门、工矿企业、高等院校及其众多实践经验丰富、技术技能精湛、解决电工技术难题熟练的双资型高工、教授、技师、技术人员、技术工人、电工师傅和年轻朋友们的关心和支持，张家口市高新房地产开发有限公司对本书的再版给予了极大的帮助，提供了很多珍贵的资料，这里向他们表示衷心的谢意。本书倘若能为读者提供相应技术技能的帮助，我们全体作者将会感到万分的欣慰和满足。本书主要由白玉岷编写，新增加的内容由刘洋、宋宏江、陈斌、高英、张艳梅、田明、董蓓蓓、武占斌、王振山、赵洪山、张璐、莫杰、韩树红、梁玉芳、李树兵、贾连忠、谷文旗、李云鹏、刘晋虹、白永军编写。由于作者专业水平的局限，书中不妥之处恳请专家同行批评指正。白玉岷谨上2012 年 11 月北京第 1 版前言当前，我们的国家正处于改革开放、经济腾飞的伟大转折时代。在这样的大好形势下，我们可以看到电工技术突飞猛进的发展，新技术、新材料、新设备、新工艺层出不穷、日新月异。电子技术、计算机技术以及通信、信息、自动化、控制工程、电力电子、传感器、机器人、机电一体化、遥测遥控等技术及装置已与电力、机械、化工、冶金、交通、航天、建筑、医疗、农业、金融、教育、科研、国防等行业技术及管理融为一体，并成为推动工业发展的核心动力。特别是电气系统，一旦出现故障将会造成不可估量的损失。2003 年 8 月美国、加拿大大面积停电，几乎使整个北美瘫痪。我国 2008 年南方雪灾，引起大面积停电，造成 1110 亿人民币的经济损失，这些都是非常惨痛的教训。电气系统的先进性、稳定性、可靠性、灵敏性、安全性是缺一不可的，因此电气工作人员必须稳步提高，具有精湛高超的技术技能，崇高的职业道德以及对专业工作认真负责、兢兢业业、精益求精的执业作风。随着技术的进步、经济体制的改革、用人机制的变革及市场需求的不断变化，对电气工作人员的要求越来越高，技术全面、强（电）弱（电）精通、精通技术的管理型电气工作人员成为用人单位的第一需求，为此，我们组织编写了 电气工程安装调试运行维护实用技术技能丛书。编写本丛书的目的，首先是帮助读者在较短的时间里掌握电气工程的各项实际工作技术技能，使院校毕业的学生尽快地在工程中能够解决工程实际设计、安装、调试、运行、维护、检修以及工程质量管理、监督、安全生产、成本核算、施工组织等技术问题；其次是为工科院校电气工程及自动化专业提供一套实践读物，亦可供学生自学及今后就业参考；第三是技术公开，做好电气工程技术技能的传、帮、带的交接工作，每个作者都是将个人几十年从事电气技术工作的经验、技术、技能毫无保留，公之于众，造福社会；第四是为刚刚走上工作岗位的电气工程及自动化专业的大学生尽快适应岗位要求提供一个自学教程，以便尽快完成从大学生到工程师的过渡。本丛书汇集了众多实践经验极为丰富、理论知识精通扎实、能够将科研成果转化为实践、能够解决工程实践难题的资深高工、教授、技师承担编写工作，他们分别来自设计单位、安装单位、工矿企业、高等院校、通信单位、供电公司、生产现场、监理单位、技术监督部门等。他们将电气工程及自动化工程中设计、安装、调试、运行、维护、检修、保养以及安全技术、读图技能、施工组织、预算编制、质量管理监督、计算机应用等实践技术技能由浅入深、由易至难、由简单到复杂、由强电到弱电以及实践经验、绝活窍门进行了详细的论述，供广大读者，特别是青年工人和电气工程及自动化专业的学生们学习、模仿、参考，以期在技术技能上取得更大的成绩和进步。本丛书的特点是实用性强，可操作性强，通用性强。但需要说明，本丛书讲述的技术技能及方法不是唯一的，也可能不是最先进、最科学的，然而按照本丛书讲述的方法，一定能将各种工程，包括复杂且难度大的工程顺利圆满地完成。读者及青年朋友们在遇到技术难题时，只需翻阅相关分册的内容便可找到解决难题的办法。从事电气工作是个特殊的职业，从前述分析可以得知电气工程及自动化工程的特点，主要是：安全性强，这是万万不容忽视的；专业理论性强，涉及自动控制、通信网络、自动检测及复杂的控制系统；从业人员文化层次较高；技术技能难度较大，理论与实践联系紧密；工程现场条件局限性大，环境特殊，如易燃、易爆等；涉及相关专业广，如机、钳、焊、铆、吊装、运输等；节能指标要求严格；系统性、严密性、可靠性、稳定性要求严密，从始至终不得放松；最后一条是法令性强，规程、规范、标准多，有 150 多种。电气工作人员除了技术技能的要求外，最重要的一条则是职业道德和敬业精神。只有高超的技术技能与高尚的职业道德、崇高的敬业精神结合起来，才能保证电力系统及自动化系统的安全运行及其先进性、稳定性、可靠性、灵敏性和安全性。因此，作为电气工程工作人员，特别是刚刚进入这个行业的年轻人，应该加强电工技术技能的学习和锻炼，深入实践，不怕吃苦、不怕受累；同时应加强电工理论知识的学习，并与实践紧密结合，提高技术水平。在工程实践中加强职业道德的修养，加强和规范作业执业行为，才能成为电气行业的技术高手。在国家经济高速发展的过程中，作为一名电气工作者肩负着非常重要的责任。国家宏观调控的重要目标就是要全面贯彻落实科学发展观，加快建设资源节约型、环境友好型社会，把节能减排作为调整经济结构、转变增长方式的突破口。在电气工程、自动化工程及其系统的每个环节和细节里，每个电气工作者只要能够尽心尽责，兢兢业业，确保安装调试的质量，做好运行维护工作，就能够减少工程费用，减小事故频率，降低运行成本，削减维护开支；就能确保电气系统的安全、稳定、可靠运行。电气工作人员便为节能减排、促进低碳经济发展，保增长、保民生、促稳定做出巨大的贡献。在这中华民族腾飞的时代里，每个人都有发展和取得成功的机遇，倘若这套 电气工程安装调试运行维护实用技术技能丛书 能为您提供有益的帮助和支持，我们全体作者将会感到万分欣慰和满足。祝本丛书的所有读者，在通往电工技术技能职业高峰的道路上，乘风破浪、一帆风顺、马到成功。白玉岷电气工程及自动化工程的审图及读图目录第 2 版前言第 1 版前言第一章 概述1 一、工程类别3 二、负荷级别3第二章 读图程序、要点、方法7 一、电气工程的图样类别8 二、读图程序9 三、读图要点9 四、读图步骤及方法25 五、读图注意事项26 六、分析复杂电路的方法及技巧29 七、电气工程读图应具备的知识及技能31第三章 图形符号、文字符号、标注方法及其应用33 一、图形符号34 二、文字符号75 三、电气设备及线路的标注方法及其使用93 四、自动化仪表及自动装置工程图的符号及标注99第四章 读图实例及解读111 一、电动机常用起动控制保护电路的识读111 二、高层建筑电气工程图的识读167 三、一般工业车间电气线路图的识读195 四、10kV 变配电装置微机继电保护装置电路解读199 五、继电保护及自动控制装置202 六、新型微机控制保护装置高压开关柜电路的识读226 七、自动化仪表及自动装置线路图的识读234第五章 电源进户和变配电装置审图要点261 一、电源进户方式及其装置261 二、变电装置及保护方式261 三、配电装置及保护方式262 四、电力系统通信方式264第六章 动力电路及照明电路审图要点265 一、动力电路及控制265 二、照明电路270 三、特殊场所电气工程271第七章 弱电系统审图要点274 一、火灾自动报警及消防系统274 二、通信广播系统275 三、电缆电视系统277 四、防盗保安系统277 五、网络系统279 六、楼宇/小区/厂区集中监控系统280 七、办公自动化系统281 八、微机控制及管理系统281第八章 空调自控系统审图要点284 一、风机盘管自控系统284 二、新风
