GBT 3836.14-2000 爆炸性气体环境用电气设备 第14部分:危险场所分类 GB 3836.14 2000 爆炸性 气体 环境 用电 设备 14 部分 危险 场所 分类

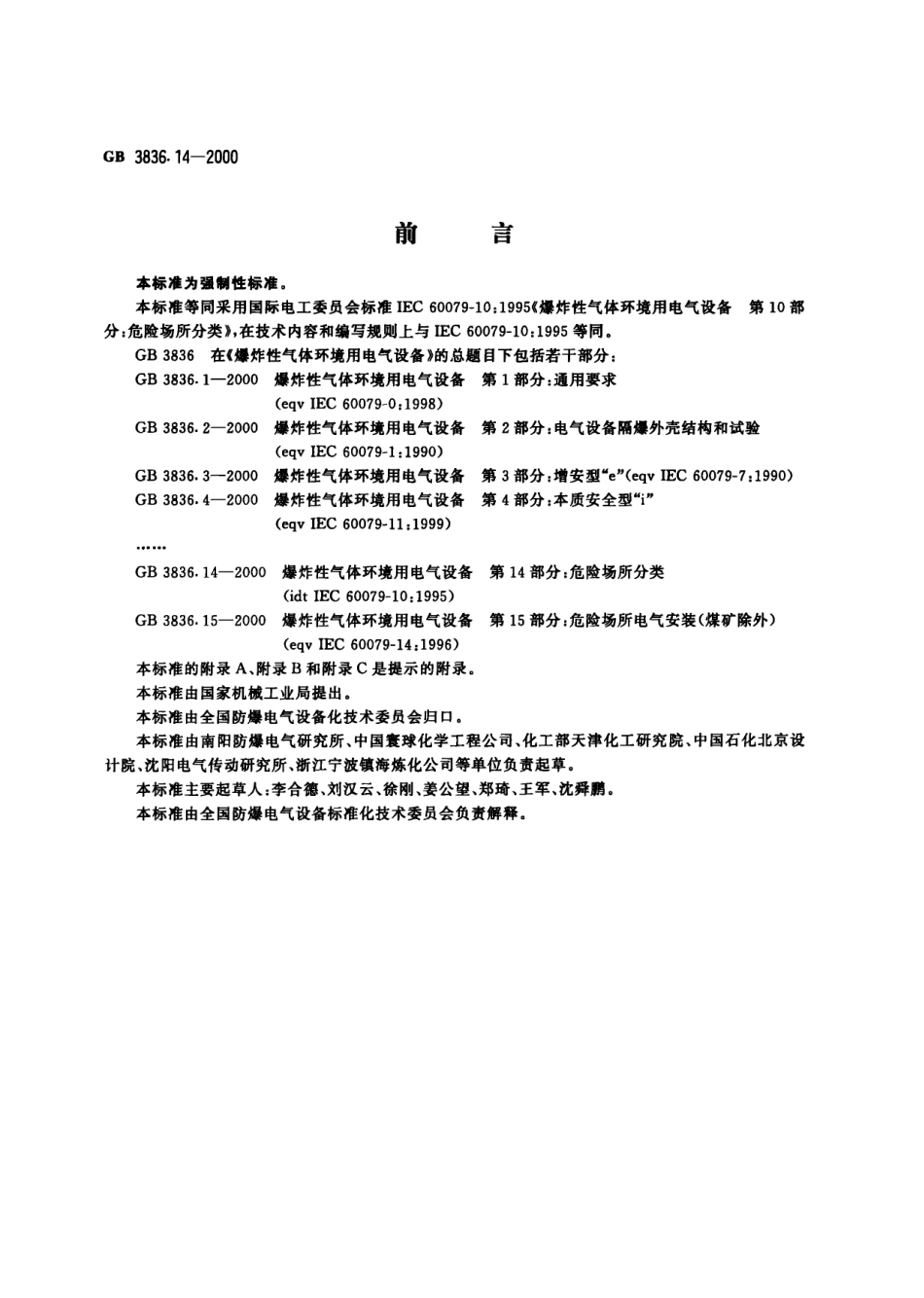

G B 3 8 3 61 4-2 0 0 0 前 2毖 b 本标准为强制性标准。本标准等同采用国际电工委员会标准I E C 6 0 0 7 9-1 0:1 9 9 5(爆炸性气体环境用电气设备第 1 0 部分:危险场所分类,在技术内容和编写规则上与I E C 6 0 0 7 9-1 0:1 9 9 5 等同。G B 3 8 3 6 在 爆炸性气体环境用电气设备 的总题目下包括若干部分:G B 3 8 3 6.1-2 0 0 0 爆炸性气体环境用电气设备第1 部分:通用要求 (e q v I E C 6 0 0 7 9-0:1 9 9 8)G B 3 8 3 6.2-2 0 0 0 爆炸性气体环境用电气设备第 2 部分:电气设备隔爆外壳结构和试验 (e q v I E C 6 0 0 7 9-1:1 9 9 0)G B 3 8 3 6.3-2 0 0 0 爆炸性气体环境用电气设备第 3 部分:增安型 e (e q v I E C 6 0 0 7 9-7:1 9 9 0)G B 3 8 3 6.4-2 0 0 0 爆炸性气体环境用电气设备第 4 部分:本质安全型 i (e q v I E C 6 0 0 7 9-1 1:1 9 9 9)G B 3 8 3 6.1 4-2 0 0 0 爆炸性气体环境用电气设备第1 4 部分:危险场所分类 (i d t I E C 6 0 0 7 9-1 0:1 9 9 5)G B 3 8 3 6.1 5-2 0 0 0 爆炸性气体环境用电气设备 第1 5 部分:危险场所电气安装(煤矿除外)(e q v I E C 6 0 0 7 9-1 4:1 9 9 6)本标准的附录 A、附录 B和附录 C是提示 的附录。本标准由国家机械工业局提出。本标准由全国防爆电气设备化技术委员会归口。本标准由南阳防爆电气研究所、中国寰球化学工程公司、化工部天津化工研究院、中国石化北京设计院、沈阳电气传动研究所、浙江宁波镇海炼化公司等单位负责起草。本标准主要起草人:李合德、刘汉云、徐刚、姜公望、郑琦、王军、沈舜鹏。本标准由全国防爆电气设备标准化技术委员会负责解释G B 3 8 3 61 4-2 0 0 0 I E C前言 1)国际电工委员会((I E C)是一个国际性的标准化组织,它是由所有的国家电工技术委员会(I E CN a t i o n a l C o m m i t t e e s)组成的 I E C的宗旨 是为了促进电工领域中有关标准化的所有问题的国际性合作。为此目的,除了其他活动外,I E C还出版国际标准。标准的制定委托各个技术委员会进行。对该专题感兴趣的任何I E C国家委员会都可以参加该准备工作。在标准的制定中,国际性的、政府与非政府性及与I E C有关的组织,也可以参与该工作。按照两组织之间协商的条件,I E C与国际标准化组织(I S O)紧密地合作。2)I E C关于技术问题的正式决议或协议是由所有对该专题有兴趣的国家委员会的代表参加的技术委员会制订的,因此尽可能表达该专题国际间的一致意见。3)他们具有国际上通用的推荐形式,以标准、技术报告或指南的形式出版,并在这个意义上为各国家委员会认可。4)为了促进国际间的统一,I E C各国家委员会都同意在本国标准和区域性标准的最大允许范围内采用I E C国际标准。I E C标准和各国相应标准或区域性标准之间如有差别,均应在各国家标准的文本中清楚地表明。国际标准I E C 6 0 0 7 9-1 0 是由国际电工委员会第 3 1 技术委员会“爆炸性环境用电气设备”的S C 3 1 J分技术委员会“爆炸危险场所分类和安装要求”负贵制定的。本标准的第3 版将取代1 9 8 6 年出版的第2 版,并构成技术上的修订。本标准是以下列文件为根据的:卜 FDIS R-9 4 a31J/39/FDIS I 31J/45/RVD 州 本标准投票批准的全部情况可以在上表所列的投票报告中查到。附录A、附录B和附录C仅为参考资料G B 3 8 3 61 4-2 0 0 0 I E C引言 在可能出现可嫌性气体或燕气危险数量和浓度的场所应采取防护措施减少爆炸危险。I E C 6 0 0 7 9的这一部分的目的就是提出能够评估防止点燃危险的基本判据,并且给出关于设计和控制参数的指南供使用,以便降低这种危险。就电气设备来说,本标准可作为正确选择和安装危险场所用电气设备的依据,详细情况应参照相应的标准 中 华 人 民 共 和 国 国 家 标 准 爆炸性气体环境用电气设备 二 。一 一,一 一 一G 1 3 3 8 3 61 4-2 0 0 0 第 1 4 部分:危险场所分类d t I E C 6 0 0 7 9-1 0:1 9 9 5 E l e c t r i c a l a p p a r a t u s f o r e x p l o s i v e g a s a t m o s p h e r e s-P a r t 1 4:C l a s s i f i c a t i o n o f h a z a r d o u s a r e a s1 概述1.,范围 本标准规定了可能出现可燃性气体或燕气的危险场所分类,以便正确选择和安装这些危险场所用电气设备(见注1 和注4)0 本标准适用于在正常条件下由于出现可然性气体或蒸气与空气混合可能产生点燃危险的场所(见注2),但不适用于以下场所:a)煤矿井下;b)炸药加工和制造。c)由于出现的可燃性粉尘或纤维可能引起的危险场所 d)超出本标准所论述的异常性概念的严重故障场所(见注3)1 e)医疗室内 本标准不考虑间接事故的影响。这些术语的定义和注解是同有关危险场所分类的主要原则和措施一起给出来的。对于特定工业或应用的危险场所范围的详细要求,可以参照有关规定。注 1 对本标准来说,危险场所是指三维区域或空间 2 如果影响可然性物质的爆炸性能的变化忽略不计,则大气条件耽包括参考水准在大气压力 1 0 1.3 k P a (1 0 1 3 m b a r)和温度 2 0 C(2 9 3 K)上下波动的变化。3 本标准中 所用的严重事故这 个概 念,例如:加工容器破碎或管线破裂等,这类情况均属不可预料的 4 在任何加工厂内,不考虑规模大小,除与电 气设备相关的 点嫩源外,可能 存在很多点嫌源 在这个意 义上,为了确 保安全,必须采取适当预防措施。对于其他点燃薄的判断也可采用本标准 5 薄雾可以与可然性蒸气同时形成或存在,这会影响到可然性物质扩散的方式和任何爆炸危险场所的范围硬性 使用气体或燕气的场所分级不合适,因为可嫩性薄雾的特性不一定能预测虽然确定危险区城范围和类型有困 难。但大多 数情况下,使 用气 体和 燕气的 判据将会得出 一个安全结果。但对于可姗性薄雾的点嫩危险一定 要给 予 特殊考虑。1.2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。I E C 6 0 0 5 0(4 2 6):1 9 9 0 国际电工词汇(I E V),第4 2 6 章:爆炸性环境用电气设备 I E C 6 0 0 7 9-4:1 9 7 5 爆炸性气体环境用电 气设备 第4 部分:点燃温度试验方法 I E C 6 0 0 7 9-4 A;1 9 7 0 对I E C 7 9-4:1 9 6 6 的第1 次补充国家质且技术监督局2 0 0 0-1 0-1 7 批准2 0 0 1 一 0 6-0 1 实施 G B 3 8 3 6.1 4-2 0 0 02 术语和定义 本标准采用下列定义和术语:2.1 爆炸性气体环境 e x p l o s iv e g a s a t m o s p h e r e 在大气条件下,气体或燕气可嫩物质与空气的混合物,点燃后,嫌烧将传至全部未嫩烧混合物的环境。(I E V 4 2 6-0 2-0 3,修改)注:尽管混合物浓度超过姆炸上限(U E L)不是姆炸性气体环境,但在某些情况下,就场所分类来说,把它作为姆炸 性气体环境考虑则认为是合理的。2.2 危险场所h a z a r d o u s a r e a 爆炸性气体环境出现或预期可能出现的数量达到足以要求对电气设备的结构、安装和使用采用专门措施的区域(I E V 4 2 6-0 3-0 1,修改)2.3 非危险场所n o n-h a z a r d o u s a r e a 爆炸性气体环境预期不会大量出现以致不要求对电气设备的结构、安装和使用采取专门预防措施的区域(I E V 4 2 6-0 3-0 2,修改)2.4 区域z o n e s 根据爆炸性气体环境出现的频率和持续时间把危险场所分为以下区域:2.4.1 0 区z o n e 0 爆炸性气体环境连续出现或长时间存在的场所(I E V 4 2 6-0 3-0 3,修改)2.4.2 1 区:o n e 1 在正常运行时,可能出现爆炸性气体环境的场所。(I E V 4 2 6-0 3-0 4,修改)2.4.3 2区:o n e 2 在正常运行时,不可能出现爆炸性气体环境,如果出现也是偶尔发生并且仅是短时间存在的场所。(I E V 4 2 6-0 3-0 5,修改)注:以上出现的次数和持续时间的指标可以从特定工业和应用的有关规定中得到2.5 释放源s o u r c e o f r e l e a s e 可燃性气体、燕气或液体可能释放出能形成姆炸性气体环境的部位或地点(I E V 4 2 6-0 3-0 6,修改)2.6 释放等级 g r a d e s o f r e l e a s e 为尽量减少产生姆炸性气体环境的可能性,应把释放源分为下列三个基本等级:a)连续级,b)1 级,c)2 级。释放源可能会导致上述释放源等级中的任何一种释放源,或一种以上释放源的组合。2.6.1 连续级释放源 c o n t i n u o u s g r a d e o f r e l e a s e 连续释放或预计长期释放的释放源。2.6.2 1 级释放源 p r i m a r y g r a d e o f r e l e a s e 在正常运行时,预计可能周期性或偶尔释放的释放源。2.6.3 2 级释放源 s e c o n d a r y g r a d e o f r e l e a s e 在正常运行时,预计不可能释放,如果释放也仅是偶尔和短期释放的释放源。2.7 释放速率r e l e a s e r a t e 单位时间从释放源中散发出可燃性气体或蒸气的数量。2.8 正常运行 n o r m a l o p e r a t i o n 指设备在其设计参数范围内的运行状况 G B 3 8 3 6.1 4-2 0 0 0 注 1 可嫩性物质少t释放可看作是正常运行例如:靠泵抽送液体时从密封口释放可看作是少量释放。2 故障(例如:泵密封件、法兰 密封垫的 损坏或俩然产生的偏泄等)包括紧急维修或 停机 都不 能看作是正常运行。2.9 通风v e n t i l a t io n 由于风力、温度梯度或人工通风(如风扇或排气扇)作用可造成的空气流通和新鲜空气与原来空气置换。2.1 0 爆炸极限e x p l o s i v e l i m i t s2.1 0.1 爆炸下限(L E I.)l o w e r e x p l o s i v e l i m i t 空气中的可燃性气体或蒸气的浓度低于该浓度则气体环境就不能形成爆炸(I E V 4 2 6-0 2-0 9,修改)2.1 0.2 爆炸上限(U E L)u p p e r e x p lo s i v e l i m i t 空气中的可燃性气体或蒸气的浓度高于该浓度则气体环境就不能形成爆炸(I E V 4 2 6-0 2-1 0,修改)注:对于本标准来说,术语.e x p l o s iv e”和“fl a m m a b l e”认为
