JB∕T 900-1999_衬垫云母板.pdf

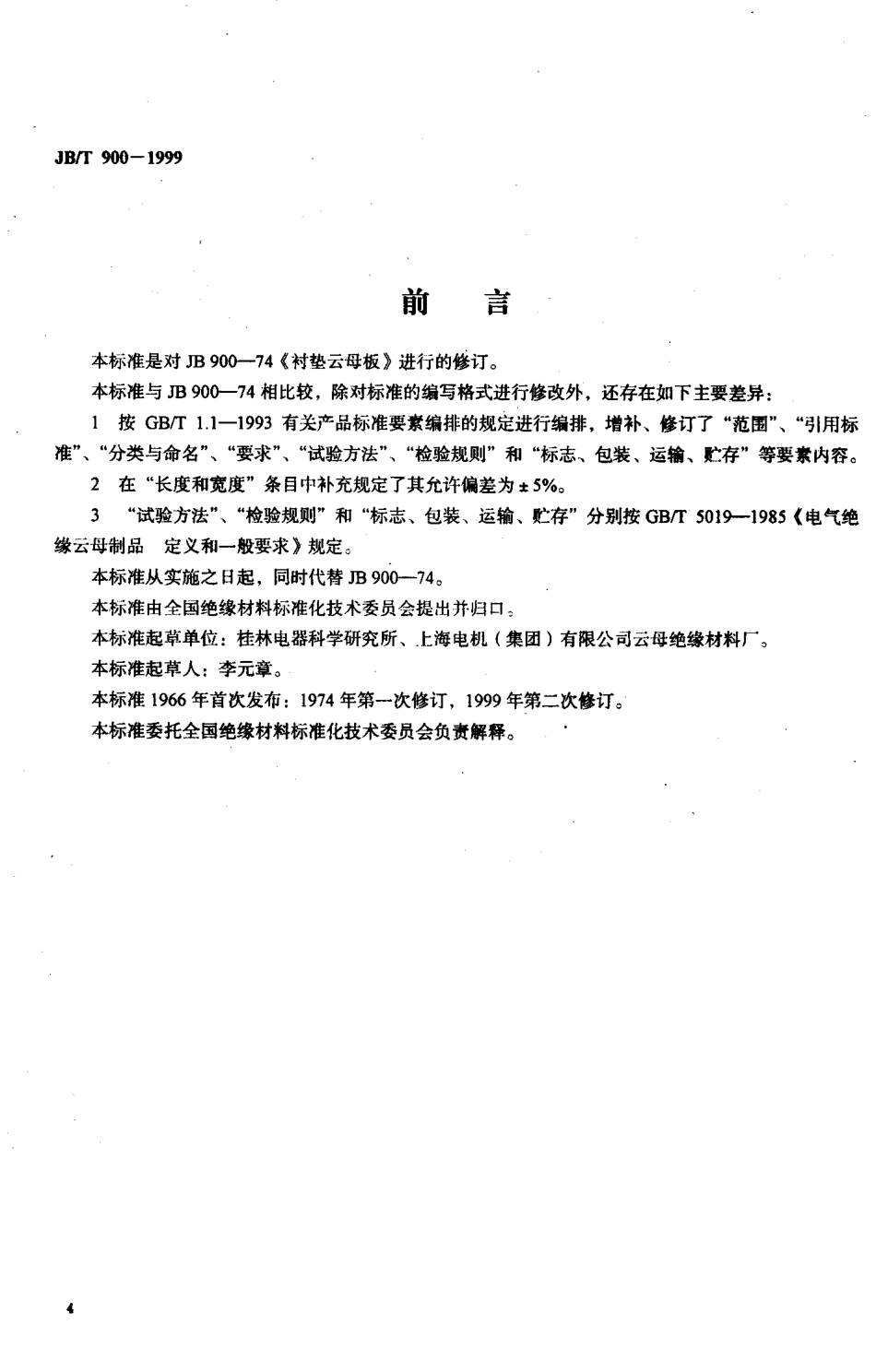

3 8/1 9 0 0-1 9 9 9前言 本标准是对J B 9 0 0-7 4 衬垫云母板 进行的修订。本标准与J B 9 0 0-7 4 相比较，除对 标准的编写格式进 行修改外，还存在如下主要差异:1 按 G B/T 1.1-1 9 9 3有关产品标准要素编排的规定进行编排，增补、修订了“范围，、“引用标准”、“分类与命名”、“要求”、“试验方法”、“检验规则”和“标志、包装、运摘、贮存”等要家内容。2 在“长度和宽度”条目中补充规定了其允许偏差为 土 5%。3“试验方法”、“检验规则”和“标志、包装、运输、贮存”分别按G B/f 5 0 1 9-1 9 8 5 电气绝缘云母制品定义和一般要求 规 定。本标准从实施之日 起，同时代替J B 9 0 0-7 4 0 本标准由全国绝缘材料标准化技术委员会提出并归口 本标准起草单位:桂林电器科 学研究所、L 海电 机(集团)有限公司云 母绝缘材料厂。本标准起草人:李元章。本标准 1 9 6 6 年首次发 布:1 9 7 4 年第一次修订，1 9 9 9 年第 二次修订。本标准委托全国绝缘材料标准化 技术委 员会负责解释。中华 人 民 共 和 国 机械 行 业 标 准J B汀 9 0 0-1 9 9 9衬垫云母板R i g i d mi c a ma t e r i a l s f o r p a d d i n g代替 J B 9 0 0-7 41范围 本标准规定了电气绝缘用衬垫云母板的型号、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于以剥片云母为 基材，以合适的胶粘漆为胶粘剂，经粘贴、烘焙、压制而成的硬质衬垫云母绝缘材料。2引用标准 F 列标准所包含的条文，通过在本标准中引用而 构成为本标准的条文。在标准出 版时，所示版本均为有效。所有标准都会被修订，使用本 标准的 各方应 探讨使用下列 标准最新版本的 可能性:G B/T 5 0 1 9-1 9 8 5 电 气绝缘云 母制品 试验方法(n e q I E C 6 0 3 7 1-2:1 9 7 3)G B/T 5 0 2 0-1 9 8 5 电 气绝缘云 母制品 定 义和一般要求(n e q I E C 6 0 3 7 1-1:1 9 7 3)J B/T 2 1 9 7-1 9%电 气绝缘材料产品分类、命名及型号编制方法3 分类与命名 按 J B/T 2 1 9 7规定，本标准根据产品所用云母基材及胶粘剂的不同类型，划分产品型号:产品型号见表 l,表 I型号云母基材胶枯剂使用范围5 7 3 0剥片白云母醇酸胶粘漆 适用作电机、电器的衬垫绝缘，如:垫圈、垫片等零件5 7 31剥片白云母虫胶胶枯漆5 7 5 5剥片白云母有机硅胶粘漆5 7 5 5-2剥片金云母有机硅胶枯漆5 7 6 0-2剥片金云母确酸铁胶粘漆4 要求4.1 外观 衬垫云母板应边缘整齐，胶粘漆分布均匀.不允 许有针孔、表面起泡、外来杂质和边角分层的现象。4.2 尺寸4.2.1 厚度及允许 偏差国家机械工业局 1 9 9 9-0 8-0 6批准2 0 0 0-0 1-0 1实施 5J B/T 9 0 0-1 9 9 9衬垫云母板的标称厚度及允许偏差见表 2,表 2型号标称厚度允许偏差中值与标称厚度的允许偏差个别值与标称厚度的允许偏差:0.50.60.70.80.91.01.52.03.04.05.0士0.1 0士0.1 2土0.1 4t 0 1 610.1 8士0.2 0土 0 2 4土0 3 0士0.4 5土0.6 0土0.7 5出 0.1 8t 0.1 8土0.2 0t 0.2 21 0.2 2士0.3 0士 0.4 0土 0.5 0士0.7 5士 1.0 0念 1.2 5 5 7 5 55 7 5 5-20.1 5+0.0 5-0.0 410.1 05 7 6 0-21.52.03.04.05.0士0 1 5，0 2 0土 0.25士0.3 0t 0.3 5土0.2 5土0.3 0土0.4 0土0.4 5土0.5 0注:非标准规格。可由供需双方商定。4.2.2 长 度、宽 度 及允 许 偏差 推荐的 长度和宽度为6 0 0 m m x 4 0 0 m m(5 7 6 0-2 磷酸钱换向器金云母板的长度和宽度为5 5 0 m mx 2 5 0 m m)，按标称尺寸修剪后的 云母板，其长度和宽度的偏差为士 5%允许长度和 宽度不小于3 0 0 m m x 2 0 0 m m的占 总重的5%以下。4.3 物理、化学和介电 性能 衬垫云母板的 性能要求应符合表3 的规定。5 试验方法3.1 外观 用 眼 睛 观 察 评定。5.2 长度和宽度 用分度值为 1 咖 的直尺 至少测量三 处，报告其平均值。5.3 其余试验按 G B/T 5 0 1 9的规定进行。J B/P 9 0 0-1 9 9 9表 3序号性能单位要求5 7 3 05 7 3 1 57 5 55 7 5 5-25 7 6 0-2标称厚度 m m0.50.50.7-1.01.5-5.00.1 50.50.60.81.0;.;I组成 云母含量 6.粘剂含量 挥发物含量%7 5-8 5t 5-2 5落 1.08 0-9 55-2 0蛋 1.0 LO2电气强度 2 3 t2 时M VJ m3 2 03 3 0二 一。3体积电阻率 2 3 士2 时 受潮4 8 h 后0 m】x 1 0 3 1 x 1 0 0办5 x 1 0 03 5 x1 护35 x l o ll3 5x1 护4起层率 试样尺寸 2 0 mm x 4 0 mm 4 0 mm x 4 0 mm%-5-1 0 5盛 1 05 1 0注1 电气强度个别值不得低于标准值的7 5;标称厚度 I mm以上者.其击穿电压不得低于 1 5 k V2 标称厚度 I mm以上者，起层率不作规定。6 检验规则6.1 相同的 原材料和工艺、连 续生产的、数量 不超过5 0 0 k g 的衬垫云母板为一批，每批须进行出 厂检验。出厂检验项 目为4.1,4.2 和4.3 表 3中的第 2 项。6.2 每 一批取样不 少于总重的5%，按4.1，4.2 检验。其他各项检验在同一张板r 取样二6.3 其他应按 G B/T 5 0 2 0-1 9 8 5第2章的规定进行:，标志、包装、运输、贮存7.1衬垫云毋板的 贮存，从出厂 之日 起为六个 月。7.2 其他应按 G B/T 5 0 2 0-1 9 8 5第3章的规定进行。
