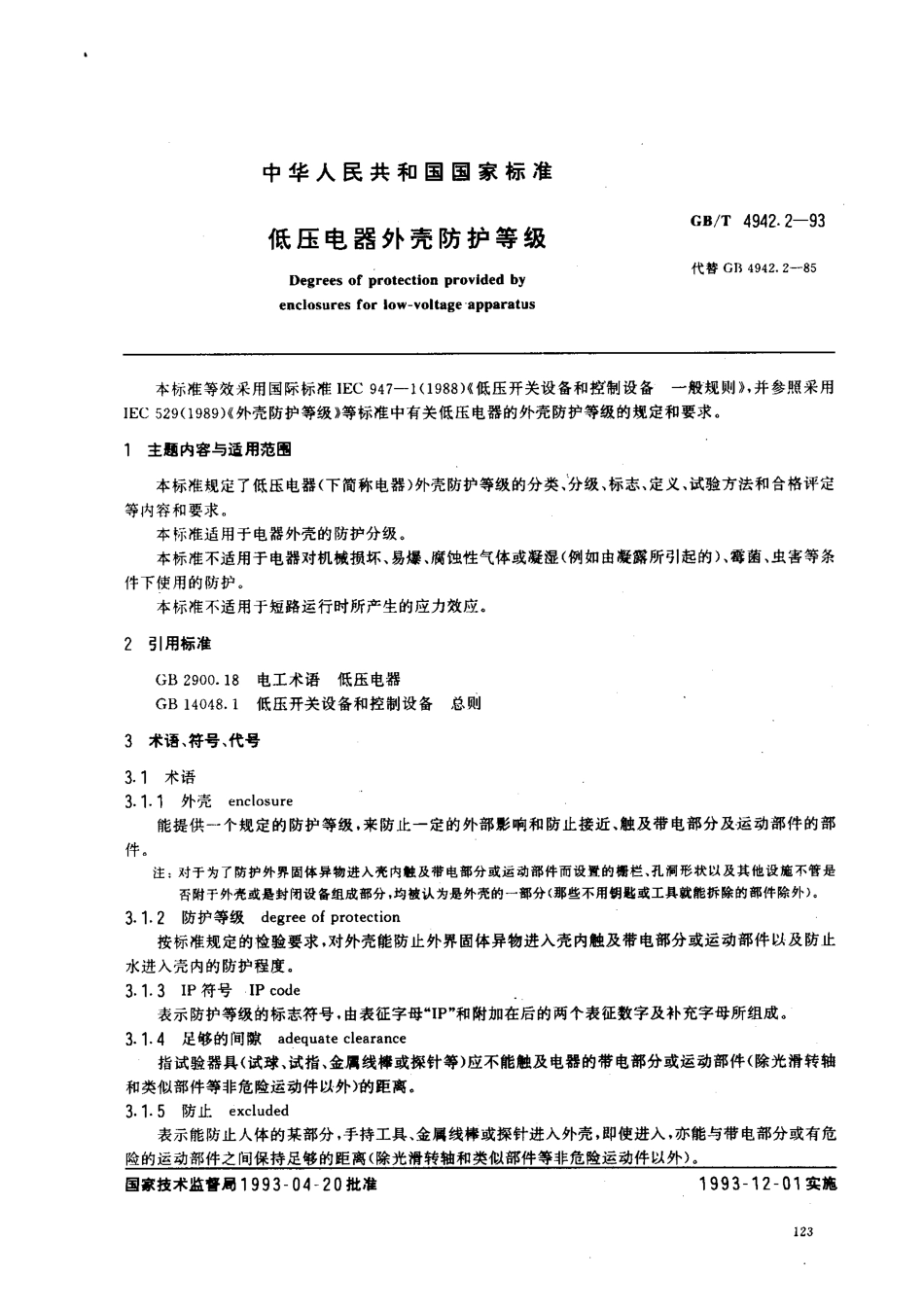

中华 人 民 共 和 国 国 家 标 准低压电器外壳防护等级G B/T 4 9 4 2.2-9 3 D e g r e e s o f p r o t e c t i o n p r o v i d e d b ye n c l o s u r e s f o r l o w-v o l t a g e a p p a r a t u s代替 G 1 1 4 9 4 2.2-8 5 本标准等效采用国际标准I E C 9 4 7-1 09 8 8)低压开关设备和控制设备一般规则，并参照采用I E C 5 2 9(1 9 8 9)外壳防护等级 等标准中有关低压电 器的外壳防护等级的规定和要求。1 主题内容与适用范围 本标准规定了低压电器(下简称电器)外壳防护等级的分类、分级、标志、定义、试验方法和合格评定等内容和要求。本标准适用于电器外壳的防护分级。本标准不适用于电器对机械损坏、易 爆、腐蚀性气体或凝湿(例如由凝露所引起的)、霉菌、虫害等条件下使用的防护。本标准不适用于短路运行时所产生的应力效应。2 引用标准G B 2 9 0 0.1 8 电 工术语 低压电器G B 1 4 0 4 8.1 低压开关设备和控制设备总则3 术语、符号、代号3.1 术语3.1.1 外壳能提供一e n c l o s u r e个规定的防护等级.来防止一定的外部影响和防止接近、触及带电部分及运动部件的部件。注:对干为了防护外界固体异物进入壳内触及带电部分或运动部件而设置的栅栏、孔洞形状以及其他设施不管是 否附于外壳或是封闭设备组成部分，均被认为是外壳的一部分(那些不用钥匙或工具就能拆除的部件除外).3.1.2 防护等级 d e g r e e o f p r o t e c t i o n 按标准规定的检验要求，对外壳能防止外界固体异物进入壳内触及带电部分或运动部件以及防止水进入壳内的防护程度。3.1.3 I P符号I P c o d e 表示防护等级的标志符号，由表征字母“I P”和附加在后的两个表征数字及补充字母所组成。3.1.4 足 够的间隙 a d e q u a t e c l e a r a n c e 指试验器具(试球、试指、金属线棒或探针等)应不能触及电器的带电部分或运动部件(除光滑转轴和类似部件等非危险运动件以外)的距离。3.1.5 防止e x c l u d e d 表示能防止人体的某部分，手持工具、金属线棒或探针进入外壳，即使进入，亦能与带电部分或有危险的运动部件之间保持足够的距离(除光滑转轴和类似部件等非危险运动件以外)。国宜枝术监件局 1 9 9 3 一 0 4 一 2 0 批准1 9 9 3 一 1 2 一 0 1 实施G B/T 4 9 4 2.2 一9 33.1.6 危险部件 h a z a r d o u s p a r t 对接近或接触有危险的部件。3.1.7 危险 带电 部件 h a z a r d o u s l i v e p a r t 有触电危险的导体或导电部件。3.1.8 危险的 机械部件 h a z a r d o u s m e c h a n ic a l p a r t 除光滑旋转的轴外，对接触有危险的运动部件。3.1.9 直接 接触 d ir e c t c o n t a c t 人或家畜与带电部件的接触。注:O O“带电部件”是指危险带电部件.“接触”指不包括接近小于适当电 气间隙的高压带电部件.3.1.1 0 用 外壳防 止直 接接触的 保护 p r o t e c t i o n p ro v id e d b y a n e n c l o s u r e a g a in s t d i r e c t c o n t a c t 防止人直接接触外壳内 危险的带电部件的保护。注:保护由外壳本身提供或作为外壳一部分的姗栏、与外壳的间距提供。3.1.1 1 防止直接接触的适当的电 气间隙 a d e q u a t e c l e a r a n c e f o r p r o t e c t i o n a g a i n s t d i r e c t c o n t a c t 防止试验器具与危险部件之间直接接触的间距。3.1.1 2直 观 探 针 a c c e s s p r o b e 以传统的方式用模拟人体某部分或工具或试验探针由人持着来验证其至危险部件的适当间距。3.1.1 3(物体)探针 o b j e c t p r o b e 模拟外界固体异物进入外壳的可能性验证用的试验探针。3.1.1 4 孔洞(开孔)o p e n i n g 外壳本身存在的或可以是由试验探针在施加了规定的力后而形成的间隙或缝隙。3.1.1 5 除3.1-3.1.1 4 条规定者外，本标准还引用G B/T 2 9 0 0.1 8 电 工术语 低压电器 中与本标准有关的术语及其定义。3.2 符号、代号 I P:表示防护等级符号的表征字母。W:表示在特定气候条件下使用的补充字母。N:表示在特定尘埃环境条件下使用的补充字母。L:表 示在 规定固 体异 物条件下 使用的补充 字母。4 防护型式与要求4.1 本标准规定了电器外壳具有以下两种型式4.1.1 防止人体触及或接近壳内 带电 部分和触及壳内 的运动部件(光滑的转轴和类似部件等非危险 运动件除外)，以及防止固 体异物进入电器外壳内 部.4.1.2 防止水进入电 器外壳内部而引起有害的影响。4.2 本标准仅考虑在各个方面均符合设计规定的外壳，在正常使用条件下，外壳的材料和工艺应能保证其性能符合本标准的防护要求。4.3 对仅为人身安全而设置在外壳周围的栅栏等防护措施应不算作外壳的一部分;而对于为了防护外界固 体异物进入壳内 触及带电部分及运动部件而设的壳内 栅栏(绝缘隔板)，应视为外壳的一部分。4.4 在外壳底部有时为了防止由于凝露和(或)外壳进水的积聚可以设置泄水孔，但必须符合开孔的基本要求，并且孔的直径应不小于2.5 m m.5 标志5.，标志应清晰，易于辨认。并且是不易磨灭的。G B/T 4 9 4 2.2 一9 35.2 表示防护等级的表征字母和数字应标在电器的铭牌上，如有困难，可标在外壳上，对开启式电器可不作标志.5.3 当电器各部分具有不同的防护等级时，首先应标明最低的防护等级;如再需标明其他部分，则按该部分的防护等级分别标志。5.4 当电器的安装方式对其防护等级有影响时，制造厂应在铭牌或安装说明书或其他有关文件上说明预定的安装方式。5.5 符合表1 和表2中所述常用的防护等级见附录A.技术要求6.1 表示防护等级的代号由表征字母“I P”和附加在后的两个表征数字及补充字母组成。第一位表征数字及数后补充字母表示第一种防护型式的各个等级，第二位表征数字则表示第二种防护型式的各个等级。6.2 第一位表征数字及数后补充字母表示的防护等级及其含义。第一位表征数字及数后补充字母表示电器具有对人体和壳内部件的防护，共分为9 个等级。如表1所示。表 1 第一位表征数字及数后补充字母表示的防护等级第一位表征教字及数后补充字母表征符号防护等级试验方法及条件简述含义0I P O X无防护无专门防护不做试验1M I X防 止 大 于5 0.m的固体异物能防止人体的某一大面积(如手)佣然或意外地胜及壳内带电部分或运动部件，但不能防止有愈识的 接近这些部分能防止直径大于5 0 m m的固体异物进入壳内见表 3 中12 LI P 2 L X防 止 大 于1 2.5 m m的固体异物能防止直径大于1 2.5 m m的固体异物进入壳内和防止手指或长度不大于8 0 m m的类似物体胜及壳内 带电 部分或运动部件见表3 中2 L3I P 3 X防 止 大 于2.5 m m的 固体异物能防止直径(或厚度)大于2.5 m m的工具，金周线等进人壳内见表 3中33 LI P 3 L X防 止 大 于1 2.5 m m的固体 异物 进 入和防止2.5 m m的探针胜及能防止直径大于1 2.5 m m的固体异物进入壳内和防止长度不大于1 0 0 m m直径为2.5 m m的试脸探针触及充内带电部分和运动部件见表3 中3 L4I P 4 X防 止 大 于l m m的固体异物能防止直径(或厚度)大于I m m的固 体异物进入充内见表 3 中4G B/T 4 9 4 2.2 一 9 3续表 1第一位表征数字及数后补充字母表征符号防护等级试验方法及条件简述含义4 1I P 4 L X防止大于 1 2.5mm的固体异物 进 入 和 防止 1 m m的探针触及能防止直径大于1 2.5 m m固体异物进入壳内和防止长度不大于 1 0 0 m m直径为 1 m m的试脸探针触及壳内带电部分和运动部件见表 3 中4 L5I P 5 X防尘不能完全防止尘埃进入壳内.但进尘盘不足以影晌电器的正常运行见表 3中56I P 6 X尘密无尘埃进入见表 3中6 注:本表“简述.栏不作为防护型式的规定，只 能作为概要介绍.本表“含义，栏说明第一位表征教字及数后补充字母所代表的防护等级所能“防止”进入壳内的物体的细节.本表的第一位表征数字为1 至4(2 L,3 L,4 L)的电器。所能防止的固体异物系包括形状规则或不规则的物 体.其3 个相互垂直的尺寸均超过“含义，栏中相应规定的数值.具有泄水孔通风孔等的电移外壳，必须符合于该电器所属的防护等级 1 P 号的要求.试验时.对预定在安装 地点开启 减封闭的孔，应按原预定要求保持开启或封闭。在表1 中第一位表征数字及数后补充字母的相应防护等级从低级到高级排列依次为。,1,2 L,3 L,4 L,3,4,5,6，凡符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级，除有怀疑外，不必再作较低防护等级的试验。6.3 第二位表征数字的防护等级及其含义 第二位表征数字表示由 于外壳进水而引起有害影响的防护，共分为9 个等级，如表2 所示。表 2 第二位表征教字表示的防护等级第二位表征盆字表征符号防护等级试验方法及条件简述含义0i w c无防护无专门防护不作试脸1I P XI防滴垂直滴水应无有奋形响见表 4 中 12I P X21 5 0 防浦当电器从正常位f的任何方向倾斜至 1 5 0 94内任一角度时.垂直摘水应无有容影响见表 4 中23I P X3防琳水与垂直线成6 0,范圈以内 的琳水应无有害形响见表 4中 34I P M防城水承受任何方向的砚水应无有容形晌见表 4 中45I P X5防喷水承受任何方向由喷咀喷出的水应无有容影响见表 峪 中56I P X6防海浪承受盆烈的海浪冲击或甄烈喷水时，电器的进水t应不致达到有害的形响见表4 中61 2 6Gs/r 4 9 4 2.2 一9 3续表 2第二位表征数字表征符号防护等级试验方法及条件简述含义7I P X7防浸水影响当电器授入规定压力的水中经规定时间后，电器的进水t应不致达到有害的影响见表4 中78I P X8防潜水影响电器在规定的压力下长时间潜水时，水应不进入壳内见表 4中8 注:本表“简述”栏不作为防护型式的规定.只能作为派耍介绍。本表“含义”栏说明第二位表征数字所代表的每一防护外充的防护型式细节.表2中，符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级，除有怀疑外，不必再作较低防护等级的试验。6.4 补充字母的使用:当防护的内容有所增加时，可用补充字母来表示。w:具有附 加防 护措施或方法要求(放在字母I P 后面)，可在特定的 气候条 件下使用的外壳防护 等级。N:具有附加防护措施或方法要求(放在第二位表征数字后面)，可在特定尘埃环境条件使用的外壳防护等级(例如:用于锯木厂、探石场等恶劣尘埃环境条件下)。L:具有附加防护措施或方法要求(放在第一位表征数字2,3 或4 后面)，可在规定条件下，防止固体异物或试验探针触及壳内 带电部分和运动部件使用的外壳防护等级。规定的气候、尘埃环境、固体异物、试验探针条件以及附加防护措施或方法要求均由制造厂和用户协商确定。6.5 当只需用一位表征数字表示某
