JBT
5357-1991

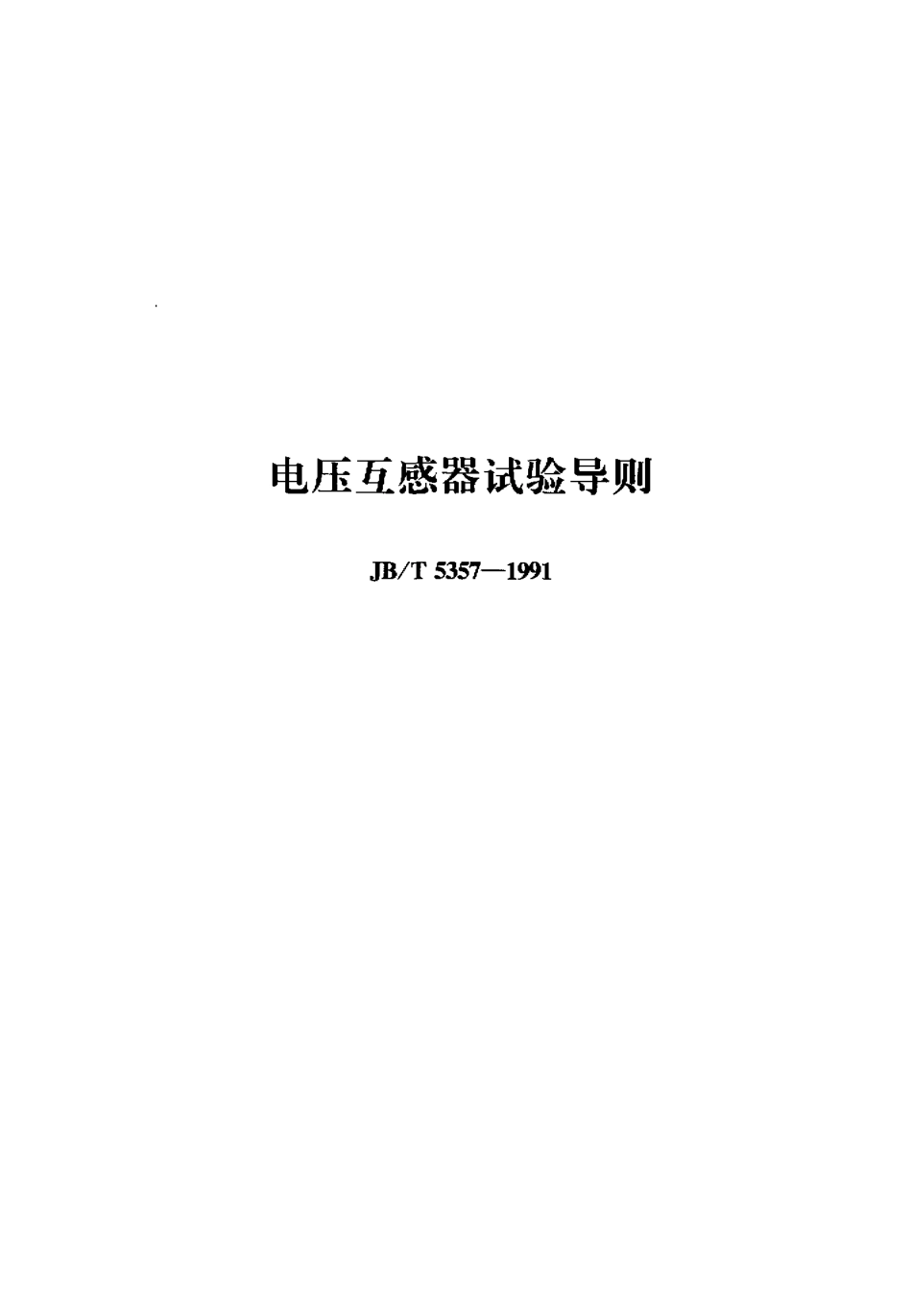

电压互感器试验导则
JB
5357
1991
电压互感器
试验

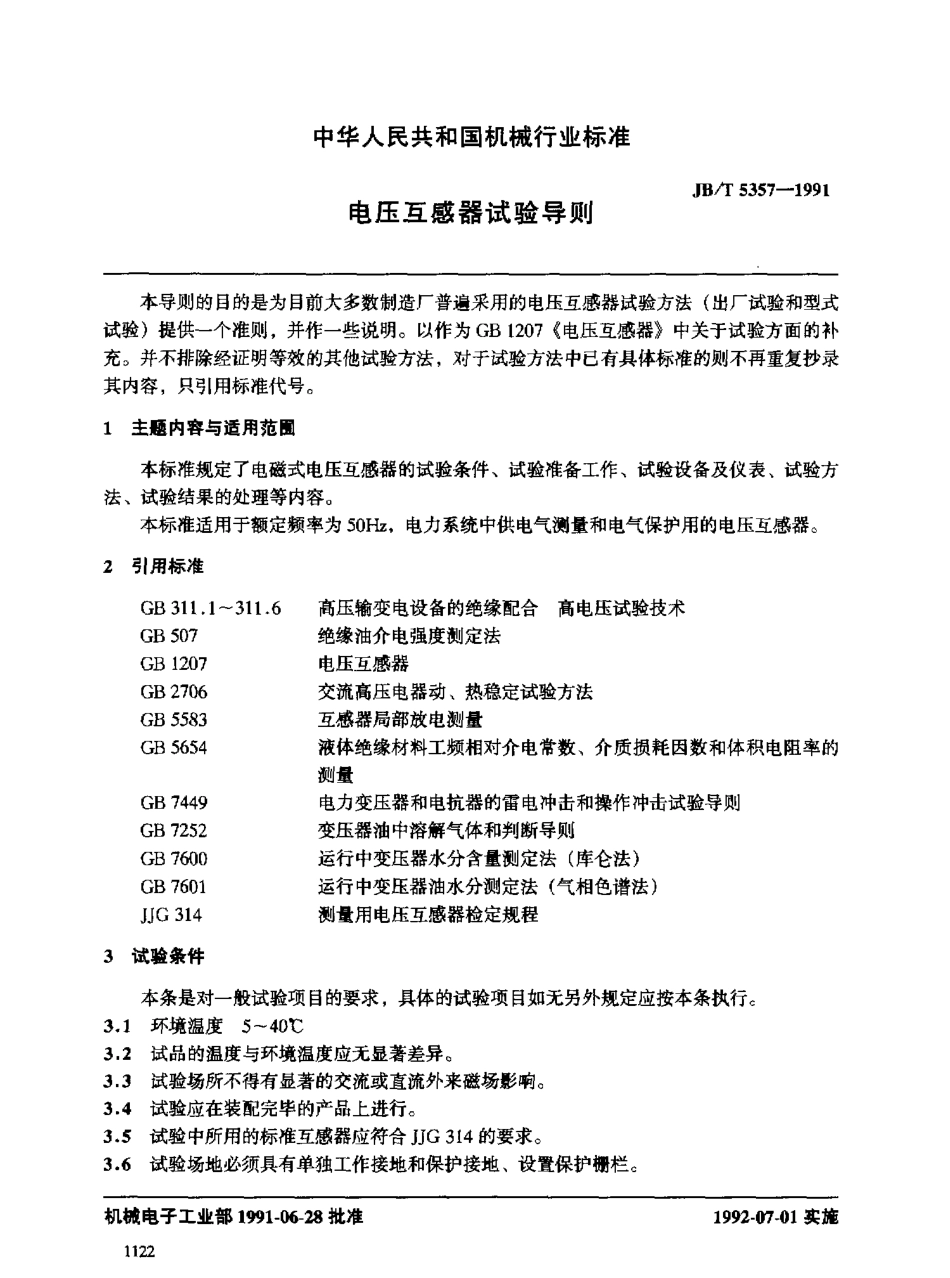

电压互感器试验导则J B/T 5 3 5 7-1 9 9 1中华人民共和国机械行业标准.B汀 5 3 5 7-1 9 9 1电压互感器试验导则 本导 则的目 的是为目 前大多 数制 造厂普遍采用的电 压互感器试 验方法(出 厂试验和型式试验)提供 一个准则,并作一些说明。以 作为G B 1 2 0 7 电 压互 感器中 关于试 验方面的补充。并不 排除 经证明等 效的 其他 试验方法,对于试 验方法中已 有具体标准的则不再重复抄录其内容,只引用标准代号。1 主惬内容与适用范围 本标准规定了电磁式电压 互感器的 试验条件、试验准备工作、试验设备及仪表、试验方法、试验结果的处理等内容。本标准适用于额定 频率为5 0 H z,电 力系统中供电气测量和电气保护用的电压互 感器。2 引用标准 G B 3 1 1.1-3 1 1.6高压输变电 设备的绝缘配合 高电压试验技术 G B 5 0 7绝缘油介电强度测定法 G B 1 2 0 7电压互感器 G B 2 7 0 6交流高压电器动、热稳定试验方法 G B 5 5 8 3互感器局部放电测量 G B 5 6 5 4液体绝缘材料工频相对介电常数、介质损 耗因数和体积电阻率的 测量 G B 7 4 4 9电 力变压器和电抗器的雷电 冲击和操作冲击试验导则 G B 7 2 5 2变压器油中溶解气体和判断导则 G B 7 6 0 0运行中变压器水分含量测定法(库仑法)G B 7 6 0 1运行中 变压器油水分测定法(气相色谱法)J J G 3 1 4测量用电压互感器检定规程3 试验条件 本条是对一般试验项目的要求,具体的试验项目 如无另外规定应按本条执行。3.1 环境温度5 一4 0 r-3.2 试品的温 度与 环境温度应无显著差异。3.3 试验 场所 不得有显著的交流或直流外来磁场影响。3.4 试验 应在 装配完毕的 产品上进行。3.5 试验中 所用的 标准互感器应符合J J G 3 1 4 的要求。3.6 试验场 地必须具有单独工作接地和保护接地、设置保护姗栏。机械电 子工业部1 9 9 1-0 6-2 8 批准1 9 9 2-0 7-0 1 实施 1 1 2 23.7 试品与接地体或邻近物体的距离,一般应大于试品高压部分与接地部分的最小空气距离的 1.5 倍。4.14.24.34。4绝缘油性能试验 绝缘油的介电 强度测定方法按G B S O 7c 绝缘油的含水量测定方法按G B 7 6 00或G B 7 6 01。绝缘油的介质损耗率测定方法按GB 5 6 5 40 绝缘油的气体分析方法按G B 7 2 5 20密封性能试验5.1 试验前准备 试验前需准备加压用的气体。气体源为:a.干 燥的 氮气;b.经过干 燥并 过滤的 空气。5.2 试验设备及仪器仪表 a.空气压缩机;b,过滤器;c减压阀及输气皮管;d充气 装置,充 气装置 上装有单向阀和 压力 计,压力计表盘刻度在0 一 0.25入 卫、,准确度不低于2.5 级。5.3 密 封性能试 验必须在清洁的 产品上 进行。产品在试验前,必须静放,静放时间 按表1,试验场地要求无明显油污。5.4 试 验方法(此方法不带膨胀器)C 安装充气装置,从单向阀 对产品充人干燥的氮气或经 过过 滤的干 燥空气。充 气压力和 时间按表 1。表 1颊定电压 k V试验前静放时间 h施加气压 卜 U、维持压力时间 h剩余 压力 Mr la说明3 5 k V及 以上1 2O 056C.0 3不带 麟胀器 的产品一 1 2 一 一0 160.0 7 带降胀器的产品不带盆 涨 器试 验 一0 0 43 一0 0 2 5源 一 也适于户外组合式互感 器5.5 气 压试验后再带膨胀器试验,注油静放1 2 ho5,6 试验结果的 处理5,6.1 按表 1 的 压力和 时间试 验后,观察产品有 无渗油、气现象。5.2 带膨胀器产品,经过静放时间后,外观检查漏油现象。带防爆片的产品应采取措施,满足表中的试验压力。11 236 出线端子标志检验 按J I G 3 1 4 第8 条的规定进行7 介质损耗率 t g 引 mil7.1 试验前准备 介质损耗率很大程度上取决于试验时的 温度、湿度和施加电压的频率。试品受到污染、受潮等均会影响测试结果因此,受试产品应清洁干燥。7.2 试验条件 环境温度1 0 一 3 0 1;环境湿度4 5%一 6 0 9 6;试品 温度1 5 一 2 5 r-;产品在此条件下进行常态试验。7.3 试验设备及仪器仪表 a.对于常规使用,可用具有介质损耗率的分辨力为1 0-0 的交流 工频)电 桥,但最好采 用当试品电容为1 0 P F时 具有1 0-5 分辨力的电桥;b.自 祸调压器;c 升压变压器;d标准电 容器。7.4 试验方法7.4.1 对于串级式电压互感器,采用 末端 屏蔽 法进行试验,接线方式如图1 07.4.2 对于 全绝缘互感器,采用常规法 进行试验,接线方式如图2,人 r-了 一-r=一一、A垂 气月图1图 27.4.3 试验电 压由G B 1 2 0 7 规定,加压要在侧量系统中(产品和接线)不发生局部放电的情况下进行。7.4.4 根据选择的测试线路接线,按仪器说明书的 规定进行测量。7.4.5 采用末端屏蔽法时,一次绕组的N端要可靠接地,以免造成对二次绕组击穿 或放电。7.5 试验结果的处理 按所用测试方法及仪器说明书中的公式计算,取二位有效数字。11 2 48 二次绕组(包括 剩余电压绕组).接地互感器一次绕组接地端的短时工频耐压试验8.1 试验的一般要求应符合 G B 3 1 1.1 一3 1 1.6的有关规定。8.2 试 验前的 准备8.2.1 试 验前 必须 对二次绕组(包括剩余电压 绕组),接地互感器一次绕组接 地端 之间及地的绝缘电阻进行测量。对于低于规定绝缘电阻值的试品。不能进行工频耐压试验。8.2.2 各 类互 感器的 绝缘电阻 值及测量使用的 兆欧表电压等 级由 相应的 产品 技术文件规定。8.3 测量系统的允许误差不大于3%。8.4 试验方法8.4.1 二次绕组短时工频耐压试验按图3-a、图 3-b 接线。8.4.2 接地互感器的一次绕组接地端的短时工频耐压试验按图 3-c 接线。加压方式按 G B1 2 0 7 中1.5.4 条进行。价一泛 劝AA-Dd.d U N自一油一 上口 N上 图 38.4.3 在 调压 器零 位下合闸,均匀升压至试验值,维持l m i n,然后调压至零,切断电 源。8.4.4 在 试验 过程中 应注 意观察指示仪表,有无突然明显的 波动和放电现象,如侧量仪表的指针突然摆动和放电声音等。9 一次绕组短时工颇耐压试验9.1 试验的 一般要求应符合G B 3 1 1.1 一 3 1 1.6,G B 1 2 0 7 中1.5.2 条和本标准8.2-8.3 条的要求。9.2 对于 接地互感器,采用感应试验方法。应以相应倍数的额定电压加在一次绕组(或二次绕组上),使一次绕组电压达到规定的短时工频耐受电 压值,试验线路如图4-a(从一次加压)和图4-b(从二次加压)。1 1 25 试验时,一次绕组接地端必须可靠接地,非试 验绕组一端接地9.3 对于不 接地互 感器应以规定试 验电压施加在短接的一次绕组上,二次所有绕组全部短接并接地。持续加压时间1 m in。试验线路如图4-c o 如果采用在互感器二次绕组加压,应在二次加压回 路中 接人示波器或峰值电压表,以校正电 源波形的影响,使施加电压 峰值等于测量时的电压 峰值:一R,AA R,e A Al Io V V ,LV Q I d nAN d.V d C,Vd N 卜9.4组上。9.59.6 图 4对于不接地互感器的感应耐压试验,应以二倍额定电压施加在互感器的一次或二次绕感应耐压试验的时间和频率应符合G B 1 2 0 7 中1.5.2.3 条的 要求。结果的处理 试 验中 应注意绝缘有无破坏性放电现象,如测量指示仪表指针的突然摆动,放电声音等。1 0 局部放电9:2 电压互 感器的局 部放电 测量 按G B 5 5 8 3,1 1 误差试验1 1.1 准 备工作 试验中,试品 外壳或油箱以 及运行中 应接地的 各线圈,端子,必须可靠接地。三相电压互感器在试验中,如果某一线 端必须接地,则中性点可不再接地C标准互感器接地与否,应按其产品说明书的规定。1 1 2 61 1.2 仪器仪表 试验中 采用标准电压互感器、校验仪、电压表的测量误差及负荷箱的偏差应符合J J G3 1 4的规定。1 1.3 误差试验 试验方法和结果处理按J J G 3 1 4 的规定进行。1 2 温升试验1 2.1 试验设备、仪器仪表1 2.1.1 调压器、升压变压器及配套控制柜1 2.1.2 电压负荷箱(按J J G 3 1 4的规定)。1 2.1.3 直流电桥c1 2.1.4 温度计、热电偶或电阻型温度计(误差1 0.5 C)1 2.1.5 电流表和电压表的准确度不低于 0.5 级。1 2.1.6 放大镜或望远镜。1 2.2 试验线路如图 5 01 2.3 试验方法和 结果处理按G B 1 2 0 7 中关于温升的规定。试验结果的处理也可采用最小二乘法。图 51 3 一次绕组 雷电 冲击(全波和截波)耐压试验1 3.1 试验的 一般要求,均应符合G B 3 1 1.1 一 3 1 1.6,G B 1 2 0 7,G B 7 4 4 9 的规定。1 3.2 试验方法:1 3.2.1 检查接地系 统的 正确性、可靠性,检查 侧量回 路,截 波回 路(包括触发装置)的接线是否正确可 靠。1 3.2.2 在5 0%-7 5%试验电压下带产品进 行调 波,待波形符合要求后,校正电压值。1 3.2.3 摄下5 0%的电压波形及电流 示伤 波形,示波图 上应有时标和基线。1 3.2.4 在1 0 0%试 验电压下加压,每次间隔不少于1 m i n。每 次加压时应注意产品、设备的运行情况。每次加压都应记录电 压波形及电流示伤 波形。1 3.2.5 截波试验可以在全波试验后进行,也可以穿 插进行1 3.2.试验施加的电压的次数,由 产品标准规 定。1 1 2 71 4 外绝缘短时工频湿耐压试验或者操作冲击湿耐压试验1 4.1 外绝缘短时工频湿耐压试验按 G B 3 1 1.2的规定进行1 4.2 操作冲 击湿耐压试验按G B 3 1 1.1 一 3 1 1.6 的规定进行。1 5 短路承受力试验 按 G B 1 2 0 7 的 1.6.4条进行。并且参看G B 2 7 0 6,1 6 励磁特性试验 根 据标准的 要求,用户需要时要进行励磁特性试验,并向用户提供励 磁特 性数 据。1 6.1 试验设 备 调压器选 用自 藕调 压器,其容量要保证波形符合实际正弦波。1 6.2 试验线路如图6业一c图 6 用平均值电压表(有效值刻度)和有效值电压表同时对所加电压进行测量,当平均值电压表读数与有效值电压表 读数偏差不超过2 4 6时,则以 平均值电流表为准,进行空载电流测量,如果超过2 4 6,则取平均值电压表和有效值电 压表所测空载电 流的平 均值为实测空载电流值。1 6.3 结果处理将0.8,1.0,1.2,1.5(1.9)倍额 定电 压下的 励磁 特性数据,分别 记录。附加说明:本标准由机械电子工 业部沈阳变 压器研究所提出 并归口本标准由沈阳变压器研究所起草。1 1 2 8
