JB∕T 5345-2005 变压器用蝶阀.pdf

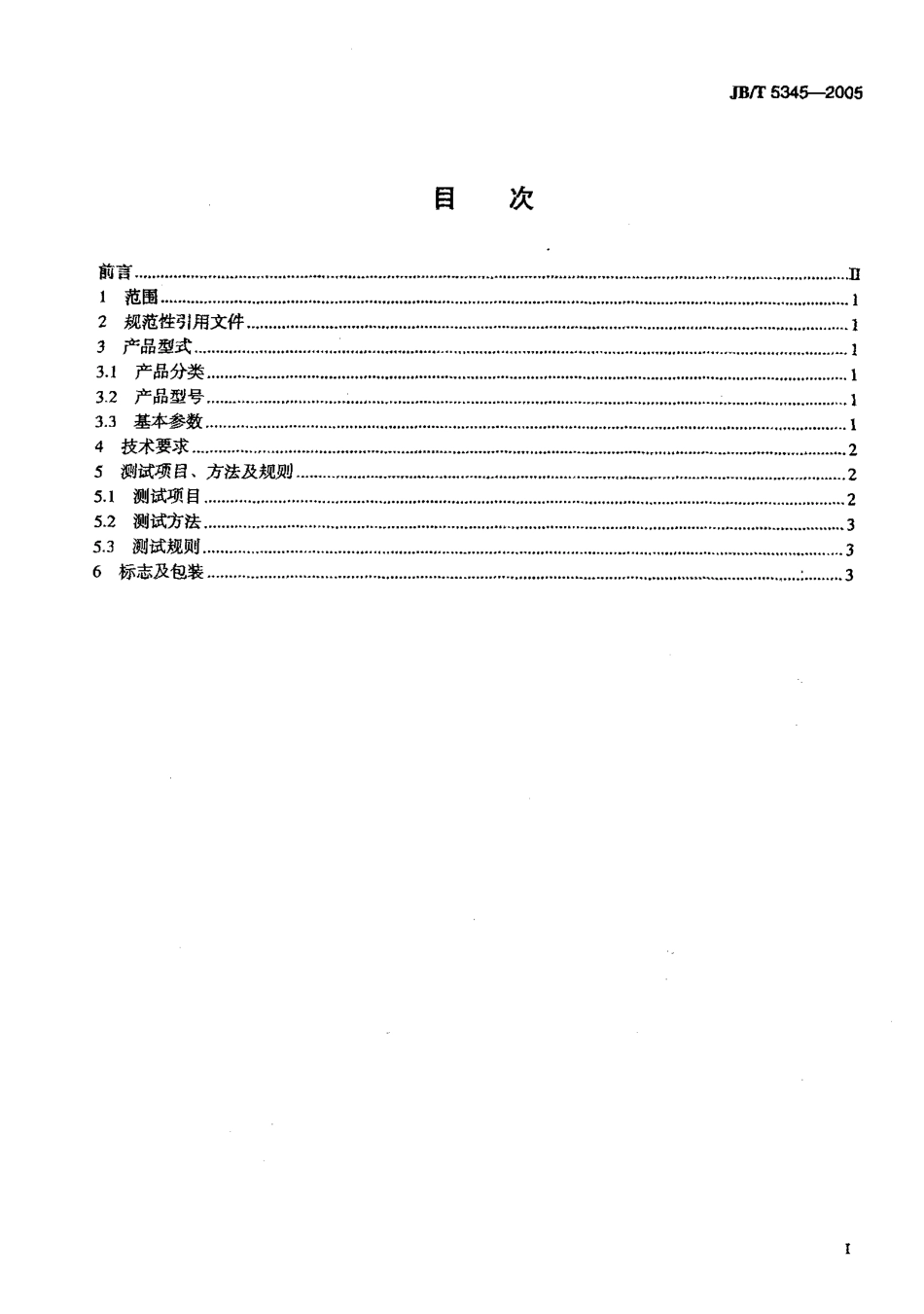

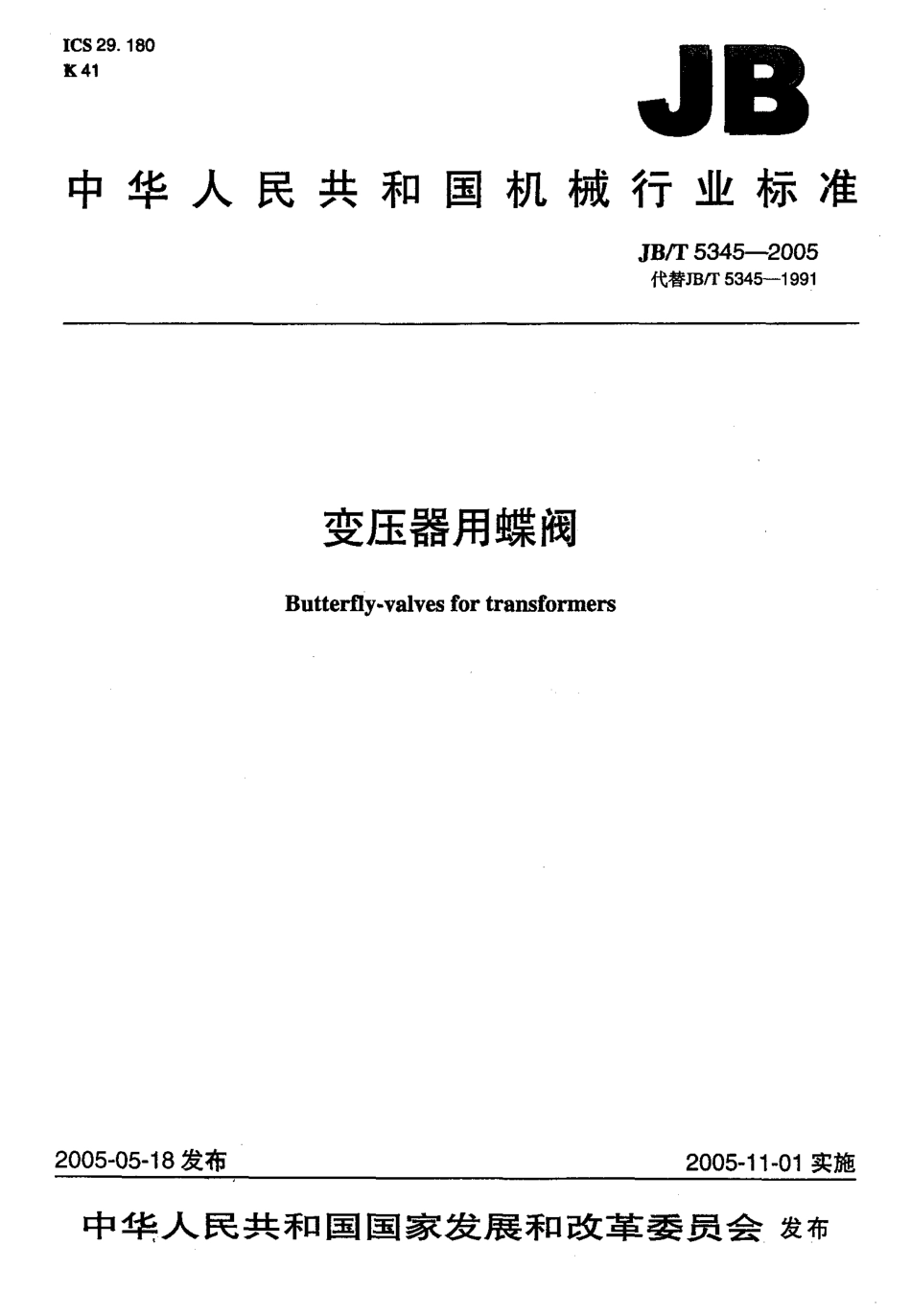

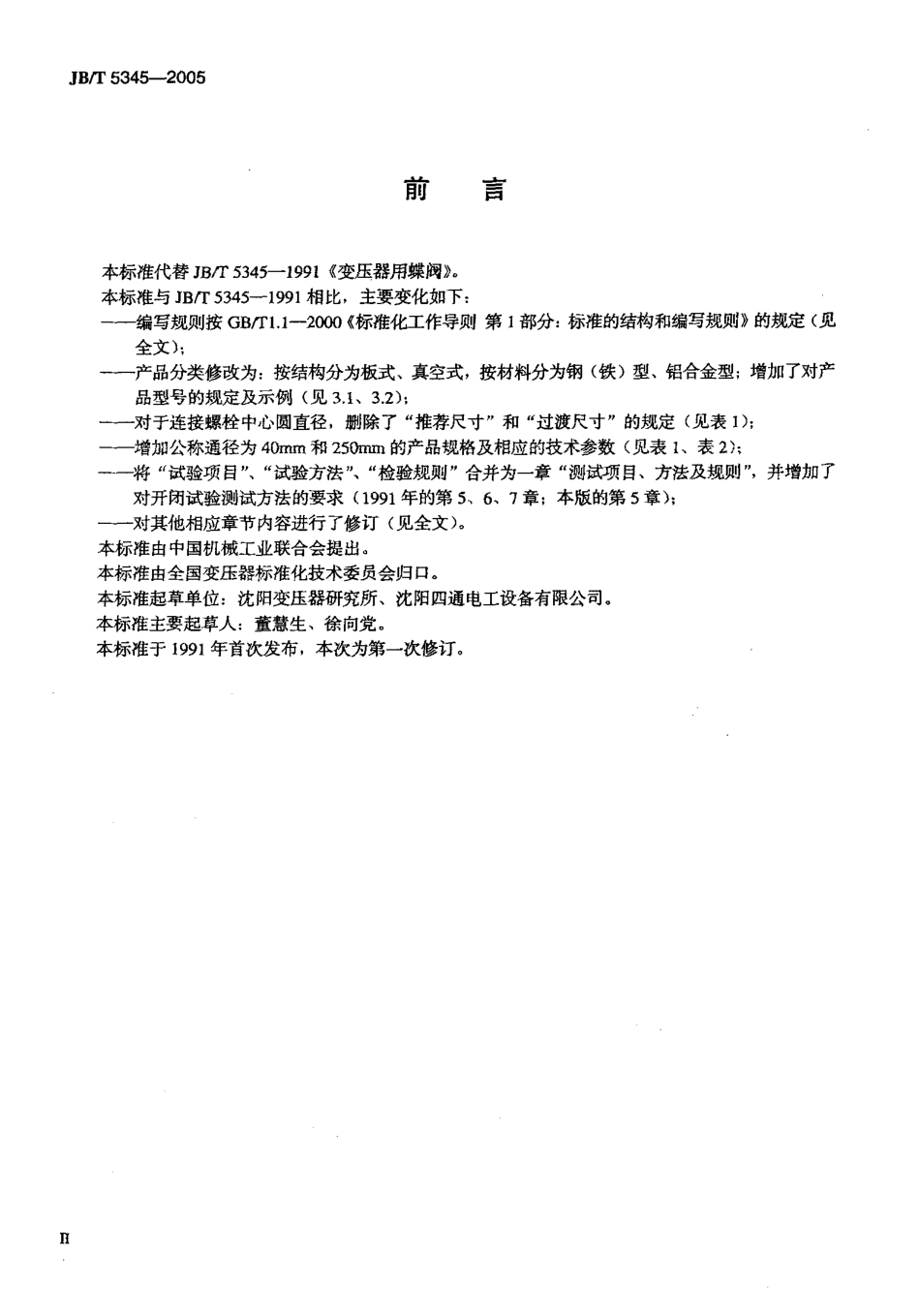

I Cs 2 9.1 8 0盆 4 1JB中 华 人 民 共 和 国 机 械 行 业 标 准 J B/T 5 3 4 5-2 0 0 5 代替J B/I 5 3 4 5-1 9 9 1变压器用蝶阀B ut t e r fly-v a l v e s f or t r a n s f or m e r s2 0 0 5-0 5-1 8 发布2 0 0 5-1 1-0 1实施中华人 民共和 国国家发展 和 改革 委员会 发 布J B/T 5 3 4 5-2 0 0 5目次前言”.”，.“一f，一“.“，二，一甲一，”一，”，“，.一”一”“.卜 卜 卜.二”.”.“一刀1 范围二 一“二”.”.”.”.“.”:.”.，.一“.“.一.”.”:.”一”.“一”一”.”:12 规范性引 用文件，-.，-“.-.”，.”.，.“.一“一，.-.-.r，-.“，”:.“.，.甲 一”.，.”，.“.I乡 产品型式 二，价.“.，”.“:.“.“.“”，”，:.”:.，.，.，二”，”.一价，”，“.I3.1 产品分类”.“.”:.”.”.，.一“.-.一，“:.”:.“一”一“”.”.一”:.13 2 产品型号r.-.一”.“.”一朴”“.”-一”二.”“.-.-.”.“.“.-.，.一“13.3 基本参数，.，“.”:.，.“.-.一，.”一，一”.“.”一”二”一”，.”二”.I4 技术要求 一 价，“一“.，.-.一“二甲.甲.，甲一，.“-一，一 ，一，.，”“，.-甲 一”.25 测试项目、方法及规则.一甲，-.，二甲甲”.，一，一 甲甲，_，一 _.，甲.25.1 测试项目 二，.卜.，.-.一“.”.“价”一”，.”“.”，二，25.2 测试方法 “二 卜，.-.一 一 卜-.-一，一”.“:”.一”一”.”.一”.”一、，.、，.35.3 测试规则.，.-.-.一，一”“”.“.一，.，”“”.”“.“，、:.，”，.36 标志及包装.”二，一价 二 _ ，甲.”.”，.-.甲”.”“”“一“_.甲.甲.一”:，“、二，一，”一”一:.3J B/T 5 3 4 5-2 0 0 5月 If青本 标准代替J B/T 5 3 4 5-1 9 9 1 变压器用蝶阀。本 标准与J B/T 5 3 4 5-1 9 9 1 相比，主要变化如下:一.一编写规则按G B/T 1.1-2 0 0 0 (标准化工 作导则 第 I 部分:标准的结构和编写规则 的规定(见 全文);产品分类修改为:按结构分为板式、真空式，按材料分为钢(铁)型、铝合金型;增加了对产 品型号的规定及示例(见 3.1,3.2);一一对于 连接螺栓中心圆 直径，删除了“推荐尺寸”和“过渡尺寸”的规定(见表I);一一增加公称通径为4 0 m m 和2 5 0 m m 的产品 规格及相应的 技术参数(见表 1、表2);一一将“试验项目，、“试验方法，、“检验规则”合并为一章“测试项目、方法及规则”，并增加了 对开闭试验测试方法的要求(1 9 9 1 年的第5,b,7 章;本版的 第5 章);一 一 刘其他相应章节内容进行了 修订(见全文)。本标准由中国 机械工业联合会提出。本标准由全国变压器标准化技术委员会归口。本标准起草单位:沈阳变压器研究所、沈阳四通电 工设备有限公司。本标准主要起草人:董慧生、徐向党。本标准于 1 9 9 1 年首次发布，本次为第一次修订。J Bf 15 3 4 5-2 0 0 5变压器用蝶阀范围 本标准规定了变压器用蝶阀(以 下简称蝶阀)的 产品型式、技术要求、测试项目、方法及规 则和 标志及包装。本标准适用于油浸式变压器所安装的蝶阀，其他绝缘介质的变压器所安装的 类似产品也可以 参照采用。2 规范性引用文件 下列文件中的条款通过本 标准的引用而成为本标准的 条款。凡是 注日 期的引 用文件，其随后所有的修改单(不包括勘误的内 容)或修订版均 不适用于本标准，然而。鼓励根据本标准达成协议的 各方 研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T 1 1 8 4-1 9 9 6 形 状和 位 置 公差 未 注 公 差 值(e q v I S O 2 7 6 8-2:1 9 9 9)G B/T 2 8 2 8.1 计数抽样检验程序 第 1 部分:按接收质量限(A Q L)检索的逐批检验抽样计划(G B/f2 8 2 8.1-2 0 0 3,I S O 2 8 5 9-1:1 9 9 9,1 DT)G B/T 9 0 6 5.3-1 9 8 8液压软管接头 连接尺寸 焊接式或快换式 G B/T 1 3 3 0 6-1 9 9 1 标牌3 产品型式 奋3.1 产品分类 蝶阀按结构分为板式、真空式;按所用材料分为钢(铁)型和铝合金型。3.2 产品型号 蝶阀 产品型号规定如下:公称通径，单位为 m m公称压力，单位为k P a阀 体材料:钢(铁)不表示、铝合金L结构型 式:板式为B、真空式为Z变压器用蝶阀 蝶阀产品型号示例如下:示例1:钢(铁)材料、公称压力为1 5 0 k P a、公称通径为8 0 m m 的 变压器用板式蝶阀的产品型号为:B D B-1 5 0/8 0 示例2:铝合金材料、公称压力为1 5 0 k P a、公称通 径为1 2 5 m m 的变压器用真空操阀的产品型号为:BD Z r-L I 5 0/1 2 53.3 基本参数 蝶阀的基本参数见表 1。J B/T 5 3 4 5-2 0 0 5表公称压力 k P a公称通径 mm连接螺栓孔中心圆直径 叮田、连接螺栓数童x规格1 5 04 08 5，9 04X M 1 2巧05 01 1 0,1 2 54X M 1 21 5 08 01 5 0,1 6 04 X M 1 62 5 01 0 01 7 0,1 8 0S XM 1 62 5 01 2 52 0 0,2 1 08 义M 1 62 5 0I 5 02 2 5,2 旬S XM 2 02 5 02 加2 958 XM2 02 5 02 5 03 朽1 2 xM 2 04 技术要求4.1 蝶阀的正常使用条件如下:d)环境温度为一2 5 0C 4 0 I C;b)工作温度为一 2 5 一1 0 5,C.注当 使用条件与上述不符时，应由用户与 制造方协商确定.4.2 阀体与密封圈接触面 应光滑平整，不允许有裂纹、气孔、疏松和浇注不足等缺陷。4.3 蝶阀的密封面形状和尺寸应符合G B I T 9 0 6 5.3 的规定.4.4 蝶阀的进出口两密封端面应互相平行，其平行度公差等级按G B/T 1 1 8 4-1 9 9 6 中附录一的 1 2 级;两端连接法兰相对螺栓孔的同 轴度不超过螺栓与螺孔间隙的1 n:连接法兰螺栓位置度不超过螺栓与螺栓孔间隙的 1 1 4 o4.5 阀 杆与阀体之间的密封性能应可靠，阀 杆转动应灵活、无卡滞现象:最大转动力矩应符合表2的规定 裹2公称通径nom4 05 0oI 的1 2 51 5 02 0 02 5 0最大转动力矩N m2 02 s4 0犯勿1 3 01 5 01 7 04.6 蝶阀应有限位措施来保证关闭严密:阀 板在开启和关闭位置时.应有锁定措施。4.7 真空蝶阀 应能承受 0.5 MP a的 气压、持续时间 l m i n 内应无渗 漏:板式弊阔应在。.5 N I P a油压下、以 热变压器油(8 0 C)试验时5 m i n 内 渗漏的油量不得超过l og e4.8 对于 真空蝶阀应能承受真空度为1 3 3 P a的真空 试验，RM 时间l om i n 内 的偏气率应 刁、于1.3 3 P a L s o4.9 蝶阀的整体应承受 1 2 0 0c 变压器油、1 6 8 h 的高温老化试验，试 验后仍满足密封性能的 要求。4.1 0 蝶阀应承受 1 0 0 次的机械转动试验，其后仍能满足密封性能要求.5 测试项目、方法及规则5.1 测试项目5.1.1 例行试验 例行试验项目 如下;a)开闭 试验;b)密封试验。5.1.2 型式试验 型式试验项目 如下:a)转动力矩试验;2J B/T 5 3 45-2 0 0 5 b)真空试验(适用于真空蝶阀);c)高温老化试验;d)机械转动寿命试验:e)全部例行试验。5.2 测试方法5.2.1 开闭试验可手工操作，用扳手正、反旋转蝶阀 转轴，开启、关闭反复 1 0 次一1 5 次，应转动自 如、无卡滞现象。5.2.2 密封试验方法如下:a)真空蝶阀:将蝶阀夹紧密封，向蝶阀单侧充以0.5 MP a 气压、持续 I m i n 置于水中，观察水中的 蝶阀应无气泡产生;b)板式蝶阀:将蝶阀关闭固定在专用容器上，向 容器注油 加压 0.5 M P a、持续 5 m i n,蝶阀 渗漏的 油量不得超过l og o5.2.3 转动力矩试验是将蝶阀固定，然后用力矩扳手测试蝶阀的 最大转动力矩。5.2.4 真空试验是将真空蝶阀固 定在专用的容器上保持密封，然后用真空装置抽真空:当 真空度达到1 3 3 P a时，关闭真空阀门保持 1 0 m i n，观察并记录 真空表的变化，计算漏气率。5.2.5 高温老化试验应在恒温箱中进行，将蝶阀 开启后整体浸人变压器油中;箱内 温度为1 2 0 0C、保持1 6 8 h 后取出蝶阀:重复做密封试验。5.2.6 机械转动寿命试验在专用设备上进行，也可以手 工操作:蝶阀开启、关闭反复 1 0 0 0 次，每次都要转动9 0 0角，其后重复做密封试 验应 合格。5.3 测试规则5.3.1 每台产品应由制造方检查部门 按本标准规定的项目 进行检验。5.3.2 有下列情况之一者，应做型式试验:a)新产品 试制;b)结构、工艺、材料有重大改变:c)不经常生产或停产一年以上;d)连续生产三年以上。5.3.3 型式试验抽样方法按G B(1 2 8 2 8.1,采用一次正常抽样方案，一般检查水平为1 1:合格质量水平取2.5;每种规格的 批量应不少于2 0 台。6 标志及包装6.1 蝶阀应有明 显的“开”与“关”标志。6.2 蝶阀应在明显位置固定有标牌，其要求按G B/T 1 3 3 0 6 的规定。6.3 蝶阀出 厂包装应附有产品合格证，一般应有如下内容:a)产品名称;b)产品型号;c)试验项目 及检验结果;d)制造单位名称及地址;e)生产日 期。6.4 蝶阀 包装时应关闭，且侮台蝶阀 应有单独的包装，并附 有产品 使用说明 书:包装应防潮、防腐 蚀、防磕碰
