GBT
775.2-2003
绝缘子试验方法
第2部分电气试验方法
GB
775.2
2003
绝缘子
试验
方法
部分
电气

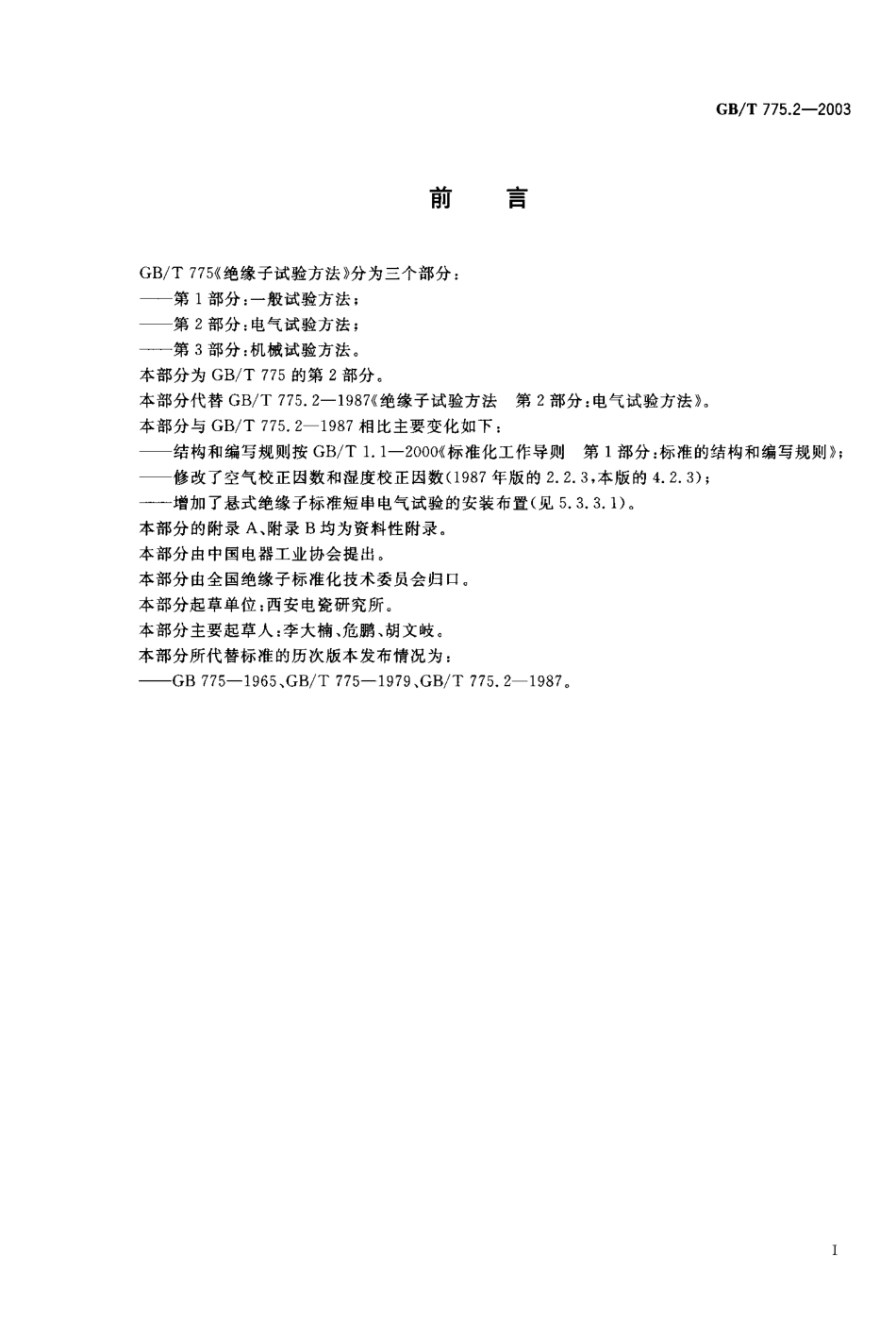

GB/T 7 7 5.2-2 0 0 3oil青G B/T 7 7 5 绝缘子试验方法 分为三个部分:第 1 部分:一般试验方法;第 2 部分:电气试验方法;第 3 部分:机械试验方法。本部分为 G B/T 7 7 5的第 2 部分。本部分代替 G B/T 7 7 5.2-1 9 8 7 绝缘子试验方法第 2 部分:电气试验方法。本部分与 G B/T 7 7 5.2-1 9 8 7 相比主要变化如下:结构和编写规则按 G B/T 1.1-2 0 0 0(标准化工作导则第 1 部分:标准的结构和编写规则;修改了空气校正因数和湿度校正因数(1 9 8 7 年版的 2.2.3,本版的4.2.3);增加了悬式绝缘子标准短串电气试验的安装布置(见 5.3.3.1).本部分的附录 A、附录B均为资料性附录。本部分由中国电器工业协会提出。本部分由全国绝缘子标准化技术委员会归口本部分起草单位:西安电瓷研究所。本部分主要起草人:李大楠、危鹏、胡文岐。本部分所代替标准的历次版本发布情况为:GB 7 7 5-1 9 6 5,GB/T 7 7 5-1 9 7 9,GB/T 7 7 5.2-1 9 8 7 0GB/T 7 7 5.2-2 0 0 3 绝 缘 子 试 验 方 法第 2部 分:电 气 试 验 方 法范围 G B/T 7 7 5 的本部分规定了绝缘子一般通用的电气试验方法。本部分适用于交流系统用瓷和玻璃绝缘子(包括瓷套管、支柱绝缘子、电器产品用瓷套、线路绝缘子)。2 规范性引用文件 下列文件中的条款通过 G B/T 7 7 5的本部分的引用而成为本部分的条款。凡是注 日 期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。G B/T 1 3 8 6.1-1 9 9 7 低压电力线路绝缘子第 1部分:低压架空电力线路绝缘子(n e q I E C6 0 3 8 3:1 9 8 3)G B/T 2 9 0 0.8-1 9 9 5 电工术语绝缘子(e q v I E C 6 0 0 5 0-4 7 1:1 9 8 9)G B 2 9 0 0.1 9-1 9 9 4 电工术语高电压试验技术和绝缘配合(n e q 6 0 0 6 1.1)G B/T 4 5 8 5.1 交流系统用高压绝缘子人工污秽试验方法盐雾法(G B/T 4 5 8 5.1-1 9 8 4,id t6 0 5 0 7-1 9 7 5)G B/T 4 5 8 5.2 交流系统用高压绝缘子人工污秽试验方法固体层法(G B/T 4 5 8 5.2-1 9 9 1,id t6 0 5 0 7-1 9 7 5)G B/T 1 6 9 2 7.1-1 9 9 7 高电压试验技术第一部分:一般试验要求(e q v I E C 6 0 0 6 0-1:1 9 8 9)GB/T 1 6 9 2 7.2-1 9 9 7 高电压试验技术第二部分:测量系统(e q v I E C 6 0 0 6 0-2:1 9 9 4)J B/T 3 5 6 7 高压绝缘子无线电干扰试验方法(e q v I E C 6 0 4 3 7)J B/T 7 6 1 6 高压线路绝缘子陡波冲击耐受试验(e q v I E C/T R 2 6 1 2 1 1)3术语和定义GB/T 2 9 0 0.8 和 G B/T 2 9 0 0.1 9确立的术语和定义适用于G B/T 7 7 5 的本部分。4 试验的一般条件4.1 试验电压波形与频率 试验用电压波形与频率应符合 G B/T 1 6 9 2 7.1的规定4.1.1 雷电冲击电压应采用 1.2/5 0 fa s 标准雷电冲击波。除在产品标准中另有规定外,试验电压值以峰值表示。实测冲击波与标准值之间的允许偏差为:峰值:士3%;波前时间:士 3 0%;半峰 值时间:士 2 0%04.1.2 操作冲击电压应采用 2 5 0/2 5 0 0 p s 标准操作冲击波。除在产品标准中另有规定外,试验电压值一般是指预期峰值,实测值与标准值之间的允许偏差为:GB/T 7 7 5.2-2 0 0 3 峰值:士3%;波前时间:士2 0%;半峰 值时间:士6 0 0 0,4.1.3 工频试验电压一般应为频率(4 5.6 5)H:的交流电压。试验电压的波形为两个半波相同的近似正弦波,且峰值和方均根(有效)值之比应在(涯 士。.0 7)内,以保证试验结果不受波形畸变的影响。试验电压值通常指有效值4.2 试验电压的测量 试验电压的测量应采用G B/T 1 6 9 2 7.2 规定的认可测量装置进行测量。尤其在测量纹波、时间 参数、暂态过程或稳定性等时 测量装置的响应特性应得到充分满足。43 大气条件4.3.1 标准参考大气条件 标准参考大气条件为 温度t o=2 0 0 C 压力b o=1 0 1.3 k P a 绝对湿度 h o=ng/m 4.3.2 大气校正因数 外绝缘放电电压与试验时的大气条件有关。通常,给定空气放电路径的放 电电压随着空气密度或湿度的增加而升高;但当相对湿度大于 8 0%时,放电会变得不规则(特别是当放电发生在绝缘表面时)。利用校正因数可将测得的闪络电压值换算到标准参考大气条件下的电压值,反之,也可将标准参考大气条件下规定的试验电压值换算到试验条件下的电压值。放电电压值正比于大气校正因数K K。是下列两个校正因数的乘积;空气密度校正因数K,湿度校正因数K,K,_ K。K 实际加于试品外绝缘的电压值 U由规定的标准参考大气条件下的试验电压U o 乘以K 求得:U=UaK 反之,可将测量的破坏性放电电压值校正到标准参考大气条件下的电压值:矶=U/K 试验报告应包含试验期间的实际大气条件和采用的校正因数.43.27 空气密度校正因致K,空气密度校正因数 K、取决于相对空气密度 8,其表达式如下:K=b-指数m在 4.3.2.3 中给出。当温度为 t(以摄氏度表示)和大气压力为 b(以k P a 表示)时,相对空气密度是:4.3.2.2 湿度校正因数 凡 湿度校正因数可表示如下:Kz=KW 指数W在 4.3.2.3中给出。K取决于试验电压类型并为绝对湿度h与相对空气密度S的比率h 超的函数。为实用起见,可采用图1的曲线来近似求取,但对 h 超 值超过 1 5 g/耐 的湿度校正仍在研究中。图 1 中的曲线可认为是上限。zGB/T 7 7 5.2-2 0 0 3交流电压冲击电压直 流 电 压/下湿度范围 g/m31 5 NS 1 5I h/b 1 51 5 1 1 b 1 5对 于h/8 值超过1 5 9/m 3,其误差可能超过一 1 5%1 5 2 0 2 5 3 0 3 5h/占(g/-)图 1 K与h/S的关系曲线(h为绝对湿度,S 为相对空气密度)4.3.2.3指数 m和 W校正因数依赖于预放电型式,由此引人 9:UB5 0 0 1 8 K 式中U B 是指实际大气条件时的 5 0%破坏性放电电压值(测量或估算),k V;L为试品最小放电路径,m;相对空气密度S和参数K均为实际值,耐受试验时认 可以假定为 1.1 倍试验电压值。指数,和 W仍在研究中,其近似值在图 2中给出。4.3.3 湿试验、人工污秽试验、无线电干扰电压试验时的大气校正 湿试验不进行湿度校正,即 K 2=1,K,=K,。人工污秽试验和无线电干扰电压试验的校正问题未作规定,但应记录试验时的大气条件。4.3.4 试品内部和外部绝缘耐受电压不同时的试验程序 当试验室处于高海拔或者是在极端气候条件下进行试验时,对外绝缘耐受电压进行大气校正后,可能使试验电压低于内绝缘的额定耐受电压。为能对内绝缘施加正确的试验电压,应按有关产品标准的规定,采用将外绝缘浸人绝缘的液体或压缩气体中以提高外绝缘耐受水平等措施。对于外绝缘试验电压高于内绝缘耐电压情况,只有当内绝缘具有较大设计裕度时才能正确地试验外绝缘,否则,除有关产品标准另有规定外,内绝缘应用额定值进行试验,外绝缘用模型进行试验,在前一种情况下,由产品标准规定所使用的试验程序。GB/T 7 7 5.2-2 0 0 3日门 日 用 ;卫,四、口附爪=w口I I I匹口/P、区 图2 空气密度校正指数 m值和湿度校正指数W与参数g的关系曲线 注:在不同条件下得到实验值导出指数m和W值。但限于应用在海拔高度 2 0 0 0 m以下4.3.5湿度测 量 湿度的测量通常用通风式精密干湿球温度计,绝对湿度是干、湿两个温度计读数的函数,可由图 3查出,同时也可查到相对湿度。测量时应在达到稳定的数值后仔细读数,以免在确定湿度时造成过大误差。相对湿度34303228/z 吟令。24v奢 ,令l 20189 诀 j1 012翼溶辣委2 4盛摹姿寒浪案气 簇镶黯淮彭狱毅 O Q目绝对湿度1 0 1 5 2 0 环境温度一 干 球温 度2 5 3 0 3 5图 3 空气湿度与干、湿球温度计读数的关系GB/T 7 7 5.2-2 0 0 3 图3是指标准大气压下空气湿度与干湿球温度读数的关系。非标准大气压条件时需将湿度图读数与修正值 H相加以得到实际湿度值。A H的计算公式为:H=1.4 4 52 7 3+TAt.O p 式 中:T D 空气干球温度,;A t 干湿球温度之差,;O p 标准大气压与实际大气压之差,即 p=1 0 1.3-p,k P a;AH绝对湿度的修正值,8l,%o 只要具有足够的准确度,亦可采用其他确定湿度的方法。4.4 湿试验 本标准的规定旨在模拟自然雨对外绝缘的影响,并适用于所有类型电压的试验和各类产品的试验。4.4.1 人工雨的条件 人工雨的特性规定列于表 1,裘 1 标准湿试验程序 的淋雨状态分类单位数值所有侧量点的平 均 淋 雨 率垂直分量mm/mi n1.0-2.0水 平 分 量mm/mi n1.0-2.0单独每次测量和每个分量的极限值mm/min平均值士。.5收集到的雨水温度周围环境温度士1 5收集的雨水校正到 2 0 的电阻率0 m1 0 0 士1 5 雨水的温度和电阻率应在收集到的即将到达试品的水的样品中测量。试品应按规定条件至少预淋 1 5 m i n。开始时也可以用自来水预淋 1 5 mi n,接着在试验开始前需用规定条件的水连续预淋至少2 mi n。雨水条件应在试验开始前进行测量。试验时应在试品上降下均匀的滴状雨。测量到的雨水温度若不同于2 0 时,雨水的体积电阻率按下式进行换算。乃。=P a 式 中:P,。和A分别为 2 0 和 t 时的体积电阻率;a-温度校正因数,其值由图4曲线查得。4.4.2 人工雨的测f4.4.2.1 f雨器和喷嘴 淋雨率应采用两个相互垂直开口(一个为水平方向,另一个为垂直方向)的量雨器进行测量,开口面积为(1 0 0 -7 5 0)c m 2(推荐的量雨器见附录B)。推荐采用附录A的喷嘴型式。喷出的 雨滴应细小均匀,雨滴淋到的区域应能超出试品外形尺寸范围。4.4.2.2 淋雨率的测f 淋雨率的测定应在拟定安装试品的部位进行。量雨器应水平地放置,垂直开口面应对着喷雨器。当试品高度超过 1 m时,应在试品的顶部、中部和底部分别进行测量。试品高度在1 m以下时,在试品底部处测量。对水平安装的试品,或者水平方向很大的试品,亦采取类似的测量方法。在测量过程中,量雨器应在试品旁一个足够大的区域里缓慢移动,以便消除个别喷嘴喷射的不均匀影响。也可只测量垂直分量,用目测来判断淋雨方向与水平面近似地成 4 5 角,但此方法不太精确。淋雨率=l o vSt(mm/mi n)GB/T 7 7 5.2-2 0 0 3式 中:V-t 分钟内落人量雨器内的水的体积,c m ;t 收 集雨水的时间,m i n;5 一.量雨器开口面 积,c m ,口口门口四团冈冈)1 0夕94习5口门口门口r门圈 4 雨水体积电阻率的温度校正因数a与温度的关系试品及试品的布置与安装5.1 试品的总体要求5.1.1 试品应干燥、清洁,并
