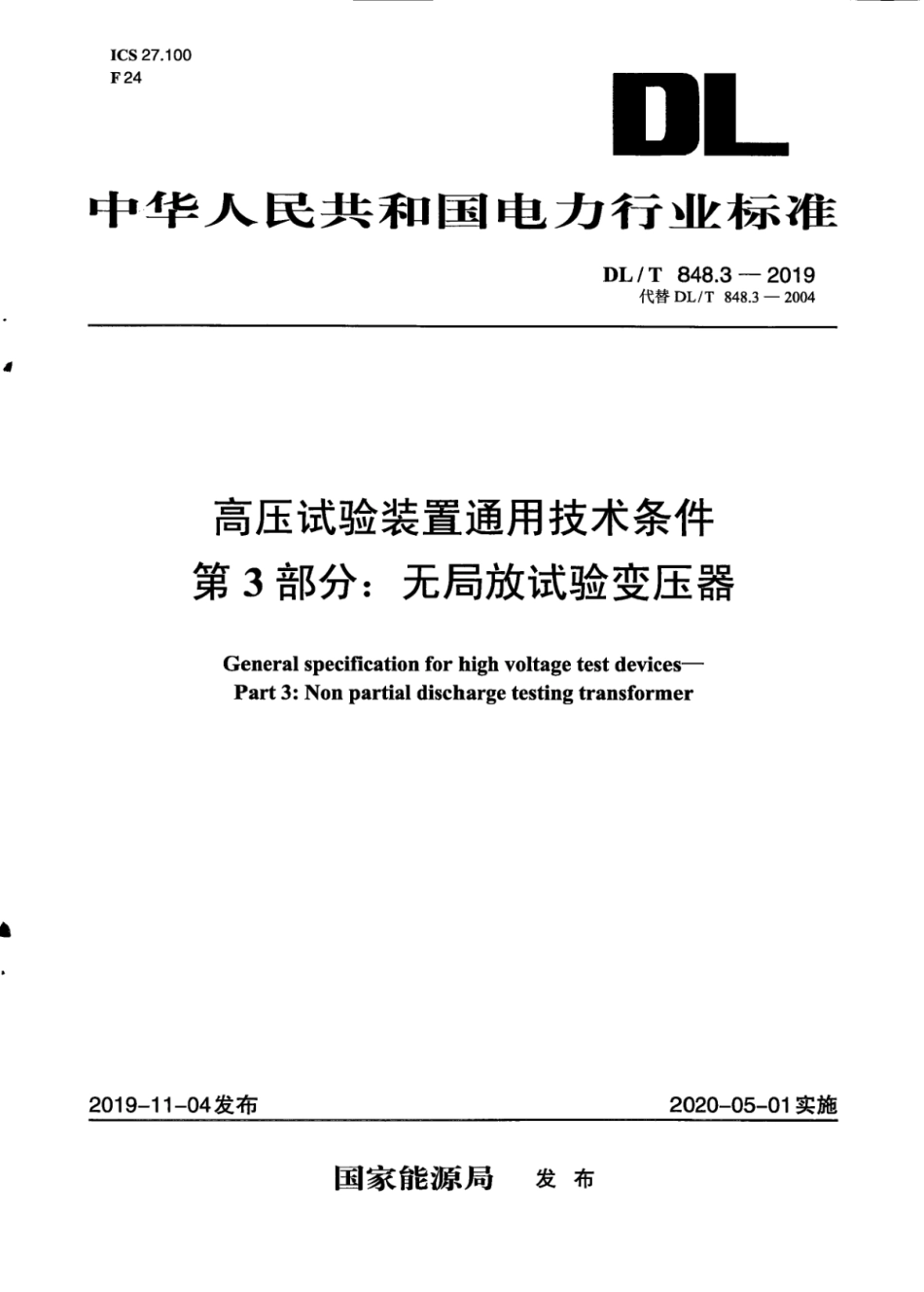

DL∕T 848.3-2019 高压试验装置通用技术条件 第3部分：无局放试验变压器.pdf

DL/T848.3-2019高压试验装置通用技术条件第3部分：无局放试验变压器1范围本部分规定了无局放试验变压器（以下简称无局放试验变）的技术要求、试验方法、检验规则，标识和随行文件以及包装、运输和贮存等要求。本部分适用于进行交流局部放电试验的油浸式、六氟化硫气体式绝缘无局放试验变的生产和检验。采用其他绝缘介质的无局放试验变可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T311.1绝缘配合第1部分：定义、原则和规则GB/T1094.2电力变压器第2部分：液浸式变压器的温升GBT1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T7674额定电压72.5kV及以上气体绝缘金属封闭开关设备GB/T11022一2011高压开关设备和控制设备标准的共用技术要求GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求DLT506一2018六氟化硫电气设备中绝缘气体湿度测量方法JB/T501一2006电力变压器试验导则JB/T3837一2016变压器类产品型号编制方法3术语和定义下列术语和定义适用于本部分。3.1无局放试验变压器non partial discharge testing transformer一种输出端的局部放电量小于规定值的试验用变压器。4概述4.1工作原理无局放试验变是通过电磁感应原理实现电压变换；采用油浸纸（油纸）绝缘或六氟化硫气体式绝缘，同时通过合理的绝缘设计、电场设计和制造工艺，使其输出端的局部放电量小于规定值，在试验室或被试品安装现场，对电工产品和绝缘材料开展交流局部放电试验的升压装置。4.2命名规则无局放试验变的型号命名应符合B/T3837一2016的规定。命名宜采用如图1所示型式。
