JB∕T 6475-1992 光电开关.pdf

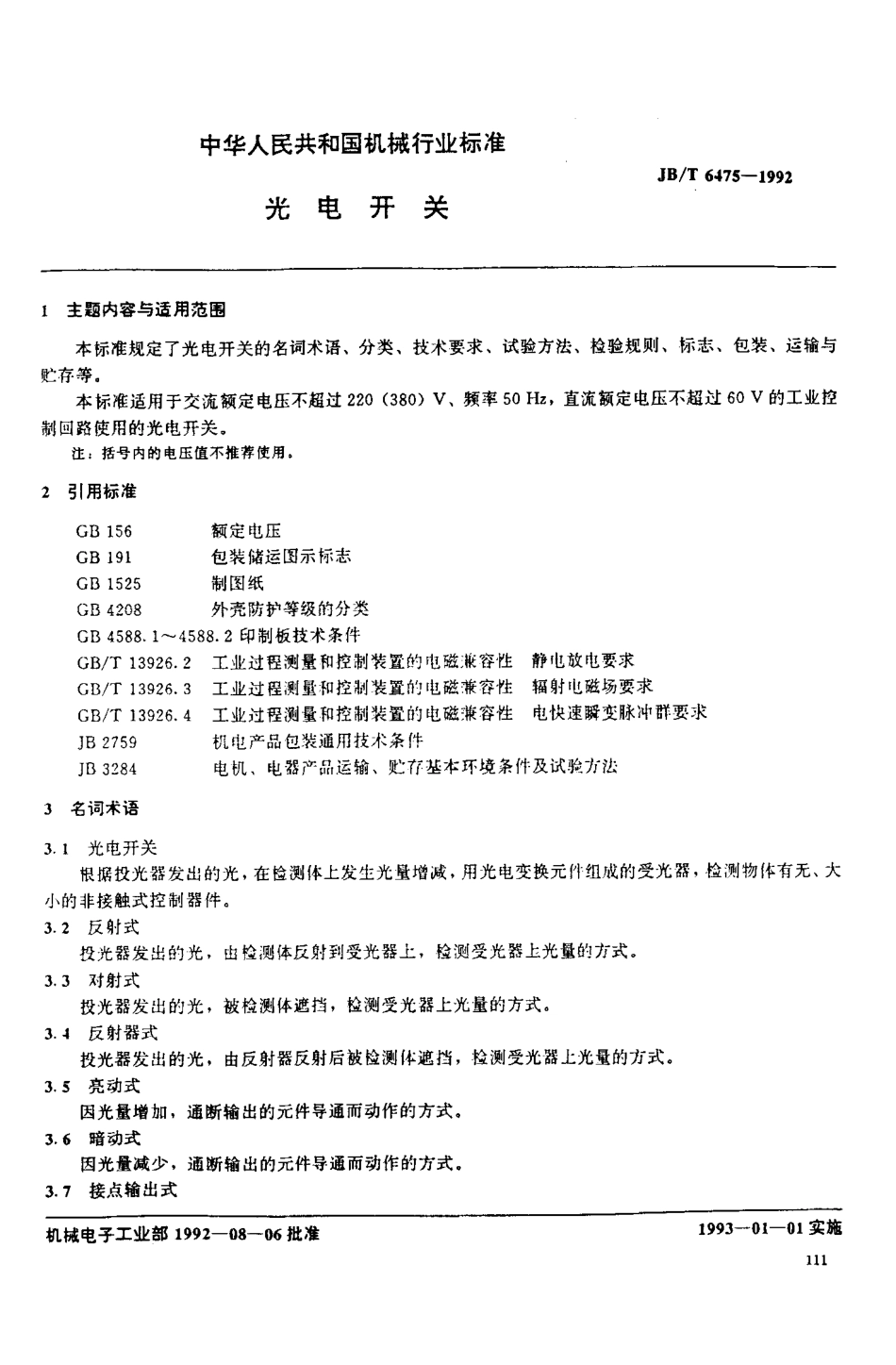

中华人民共和国机械行业标准J B/T 6 4 7 5-1 9 9 2光电开关主题内容与适用范围 本标准 规定了光电开关的名词术语、分类、技术要求、试验方法、检验 规则、标志、包装、运输与贮存等.本标准适用于交流额定电压不 超过2 2 0(3 8 0)V,频率5 0 H z，直流额定电压不超过6 0 V的工业控制回路使用的光电开关，往:括号内的电压值不推荐使用。引用标 准G B 1 5 6额定电压G B 1 9 1包装储运图示标志G B 1 5 2 5制图纸G B 4 2 0 8外壳防护等级的分类G B 4 5 8 8.1 -4 5 8 8.2印制板技术条件G B/T 1 3 9 2 6.2 工业过程测量和控制装置的电滋兼容性静电放电要求G B/T 1 3 9 2 6.3 工业过程测量和控制装置的电磁兼容性辐射电磁场要求G B/T 1 3 9 2 6.4 工业过程测量和 控制装置的电 磁兼容性 电 快速 瞬变脉冲群要求J B 2 7 5 9机电产品包装通用技术条件I II 3 2 8 4电机、电器产品运输、贮存荃本环境条件及试验方法名词术语3.1 光电开关 根据投光器发出的光，在检测体上发生光量增减，用光电变换元川组成的受光器，检测物体有无、大小的非接触式控制器件。3 2 反射式 投光器发出的光，由检测体反射到受光器上，检测受光器上光量的方式。3.3 对射式 投光器发出 的光，被检测体遮挡，检 测受光器上光量的方式.3.4 反射器式 投光器发出的光，由反射器反射后被脸测体遮挡，险测受光器上光量的方式。3.5 亮动式 因光量增加，通断输出的元件导通而动作的方式.3，暗动式 因光量减少，通断输出的元件导通而动作的方式.3.7 接点输出式 ._ _.-一一-一 一 一 一 一 一 一 一 一 一.-机械电 子工业部1 9 9 2-0 8-0 批准1 9 9 3-0 1-0 1 实施J B/T 6 4 7 5-1 9 9 2 以继电器接点作为通断输出元件的输出方式。3.8 交流二线式 采用单相交流电源，以晶闸 管等作为输出元件，光电 开关和负载串 联的无接点 输出 方式。3.，直流三线式 采用直流电 源，有 二根电 源线和一根输出线。将负 载接到输出线和一 根电源线 之问的无接点输出 方式。3.1 0 输出端额定工作电压 输出端的工作电压与额定工作电流有关。3.1 1 输出端额定工作电流 输出端在规定条件(额定工作电压、通断频率和电气寿命)下的工作电流。3.1 2 额定检测距离 反射式光电开关，在正常工作条件下，可险测的检测面与标准检测体之问的距离。对射式光电开关，在正常工作条件和标准检测体下，可检测的投光器与受光器之问的距离。反射器式光电开关.在正常工作条们和标准检测沐下，可检测的检测面与反射器之问的距离。3.1 3 标准检测 本 为测量基本性能及特性而作为标准的险测体，其形状、尺寸和材质均有规定。3.1 4 检测体 光电开关所检测的物体。3.1 5 漏电流 通断输出的元件不导通时，输出端流过的电流、3.1 6 残余电压 通断输出的元件导通时，输出端产生电压降的电压值。3.1 7 通断频率 用检测体进行通断输出时，可得到规定输出的每秒钟重复输出次数。3.1 8 使用环境照 度 在正常工作条件和标准检测体下，能正常动作的亮度。用受光面的照度表示。3.1，光电开关的投光器 装有白炽灯、发光二极管等光源。具有发射规定光的功能，包括透镜等光学系统部分。3.2。光电开关的受光器 检测投光器发射光的光电变换元件，包括透镜等光学系统部分.4分类4 1 按检测方式分4.1.1 反射式4.1.2 对射式4 13 反射器式4.2 按动作形式分4.2.1 亮动式4 2.2 暗动式4.3 按输出形式 分4.3.1 接点输出 式4.3.2 交流二线式4.3.3 直流三线式J B/T 6 4 7 5-1 9 9 24.4 按动作功能分44，1 基本型4.4.2 延时调节型4.4.2.1 一次动作型4.4.2，2 延时导通型4.4 2,3 延时断开型4 5 额定值4.5.1 额定检测距离 光电开关的额定检测距离应优先从下列数值中选取:1.2,3,5,1 0,2 0,3 0,5 0,1 0 0,2 0 0,3 0 0.5 0 0,7 0 0 mm 1.1.5,2,3,5,1 0,2 0,3 0,5 0,1 0 0,2 0 0.3 0 0,5 0 0 m4 5.2 额定绝缘电压 光电开关的额定绝缘电压应优先从下列数值中选取:交流:2 5 0 V 直流:6 0 V453 额定电压 光电开关的额定电压应符合G B 1 5 6 的规定，并优光从下列数值中选取:交流:3 6,2 2 0 V 直流:1 2,2 4 V4 5.4 额定频率 光电开关额定电压为交流时的额定频率为 5 0 l l z,4.5.5 接点输出端的额定工作电压和额定工作电流 光电开关接点输出端的额定工作电压和额定工作电流应优先从下列数值中选取:交流额定工作电压:3 6,2 2 0 V 直流额定工作电压:1 2.2 4,4 8 V 交流或直流额定工作电流:。1,0.2,0.3,0.5,1.2,3.5 A4.5.无接点输出端的额定工作电压和额定工作电流 光电开关无接点输出端的额定工作电压和额定工作电流应优先从下列数值中选取:交流额定工作电压:3 6,2 2 0 V 直流额定工作电压:1 2.2 4 V 交流或直流额定工作电流:1 0,2 0,3 0,5 0,1 0 0.2 0 0,3 0 0,5 0 0 mA技术要求5.1 正常工作条件5.1.1 周围空气温度 周围空 气温度上限不超过+4 0 0C,2 4 h 的平均值不超过+3 5 C，下限一 般不低于一5 C,注:周围空气温度下限为一1 0 或一2 5 c的 工作条件，在订货时用户须向制 造厂中明.周围空气温度上限超过+4 0 C或下限低于一2 5 的工作条件，用户应与制 造厂协商.5.1.2 相对湿度 大 气相对湿度在周围空气温度为+4 0 时不超过5 0%;在较低温度下可以 有较高的相对湿度，最湿月的月平 均最低温度不超过+2 5 C，该月的 月平均最大相对湿度不超过9 0%，山于温度变化发生凝露的偶然情况必须采取特殊措施.5.1.3 海拔J B/T 4 7 5 一1 9 9 2 安装地点的海 拔不超过2 o 00m。.1.4 安装条件 光电 开关应按 制造厂提供的使用说明 书安装。1.工作电源 工作时不会对其他设备的特性造成影响的电源，交流时为正弦波或近似正弦波，直流时允许含有少量脉动分量(例如三相全波整流电源)。电 压波动允许在额定电压的85%一1 10%范围之内。.2 结构要求5.2.1 一般要求 光电开关应按规定程序批准的设计图样和技术文件制造，并满足下列要求:a，电阻、电容、半导体 等元器件 应安装 接线正确、牢固、无虚焊;b.外壳及其他 零件表面应光滑、平整，不 得有 气泡、毛 刺、裂纹等缺陷;c.以螺钉、铆钉紧固的 导电部分应加以固 封.对使 用上会导致故障的绝缘层，应在清除后加以固紧;d.紧固 件应有防松 措施;e.金属部分应有防腐措施;f.光学部分应易清扫:9.交流额定电压超过 3 6 V时，其金属外壳应设接地螺钉，并应有明显的符号标志;h.投光器和受光器应易区别。5.2.2 绝缘距离 光电开关的绝缘距离应根据潮湿、尘埃等环境条件、保护要求和使用场所的重要性，分成 A、B、C三类，其电气问隙与爬电距离应不小于表 1 的规定。表1类别额定绝缘电压Ui V 电气 间 隙爬 电 距 离 们 1 几】A口 (6 00.50.56 0 U 云(2 5 011.5BU i 6 0126 0 U i 簇 2 5 023CU f(6 0236 0 Ui 簇 2 5 01l4 A类:在环境条件非 常好(例如有空调的 清洁 室内)，几乎没 有污染的环境中 工作的光电开关或在潮湿、尘埃等对性能几乎 没有影响的环境中工作的有保 护的光电 开关，如封闭的防尘 结钩内部，有涂覆层的印制板等.B类:在环 境条 件良 好的情况下(如办 公室、一 般家 庭、干净的电气室)工 作的 光电 开关或不太受潮湿、尘埃 等影响的 环境中工作的有防 护的光电 开关，如简易的防尘结构内部、无涂贾层的印制板等。c类:在一 般环境条件下工作的光电开 关或在绝缘结构上对潮湿、尘埃等已 作考虑的光电 开关，如继电器、操作开关、接线座等.弓.2.3 印制板 光电 开关中 所用的印制板应符合G B4 5 88.1 一 4 5 8 8.2 的规定.弓.2.4 引出线长度J B/T 6 4 7 5-1 9 9 2 光电 开关的引出线长度应优先从下列数值巾选取:0.5,1,2,3 m 注:用户如需引出线长度 3m以上时，可向制造厂申明。5.2.5 引出线颜色 接点翰出式的引出线颜色应符合表2的规定。表2类别电像(LO电镰(L.)输出线反 射 式白、棕、兰对 射 式投光器或受光器 投、受 光 器 受光器 投 光 器交流二线式的引出线颜色应符合表3 的规定.表类别电源(L O电源(L O输出线反 射 式对 射 式投光器或受光器 投、受光器 受光器 投 光 器直流三线式的引出线颜色应符合表 4 的规定.表类别反射 式对 射 式投光器或受光器 投、受光器 受光器 投 光 器电 源(+)电源(一)输出线 庄:叨 拱 点 愉 出 式 的 直 流 电 像 光 电 开夫，电裸 钱 的 止 做 为 红 色，负 傲 为黑 色。输 出 线 的颐 色 依 次 为 白、棕、兰.电源线(L,)适用于不接零线或中性线的场合，电源线(L,)适用于接零线或中性线的场合.5.2.动作指示 光电开关应设置工作状态变化的指示灯，其动作指示应明显、美观且不影响安装及使用.5.3 性能要求5.3.1 动作 性能 在额定检测距离时，电源电压在额定电压 8 5%-1 1 0%范围内变化。其动作应正常。5.3.2 延时性能5.3.2.1 延时功能 光电开关的延时功能应符合图1 的要求。5.3.2.2 延时时间 光电开关的延时时间t(见图1)应可 在规定的时间范围内 调节，其最小值及最大值应优 先从下列数值中选取:最小值:0.1,0.2,0.5,1,2,3,5 s 最大值:1,2,5,1 0,2 0,3 0sJ B/T 6 4 7 5-1 9 9 2。人 信 号 一厂-几一 一飞Jl 一基，型 一 丁一飞一厂飞一几一-&;9k!-I 7二目一下 只一:L afi A 49-J 门-月、型 J”山户 刘不毛 图15.3.3 使用环境照度 光电 开关应能承 受使用 环境照度(受光面照 度)0!x 及下列优先数值，其动作 应正常。1 0 0,2 0 0,3 0 0,5 0 0,1 0 0 0,2 0 0 0,3 0 0 0,5 0 0 0,1 0 0 0 01 x5.3.3通断频率 光电 开关的通断频率应优先从表5 中 选取，其动作应正常。表5次/秒一一一，一一 一-，一 一-分，犷一，一-一-输出形式通断颇率 接 点 输 出 式 文 流 二 线 式 直流三线式 注制造厂可在产品标准中规定响应时间.5.3.5 电压及温度变化 光电开关的电压及温度在规定范围内变化时，5.3.温升 光电开关的温升不得超过表 6的规定。表 场合5 0 1 0 0 2 0 0 3 00 5 0 0 1 0 0 0其动作应正常.K温升 与外部绝缘物连接的端子 与绝缘物接触的金属部件5.3.7 输出端的通断5.3.7.1 接点输出端的接触电阻温度不能损伤绝缘，例如与酚醛树脂制品接触的金属部件的温升为1 0 0接点输出 端子间的接触电 阻，包括引出 线(长度不 超过3 m)电阻在内，应小于5 0 0 m f g,5.3.7.2 无接点输出 端的通断无接点 输出 端子间导通状态的残余电压及非导通状态的漏电 流应小于表7 的规定.J S/T翻万一1 9 9 2表 愉出形式 交流二线式 直流三线式5.3.8 绝缘电阻 光电开关各带电回路之间，5.3，介电强度 光电开关各带电
