GBT 19212.24-2005电力变压器、电源装置和类似产品的安全 第24部分:建筑工地用变压器的特殊要求 GB 19212.24 2005 电力变压器 电源 装置 类似 产品 安全 24 部分

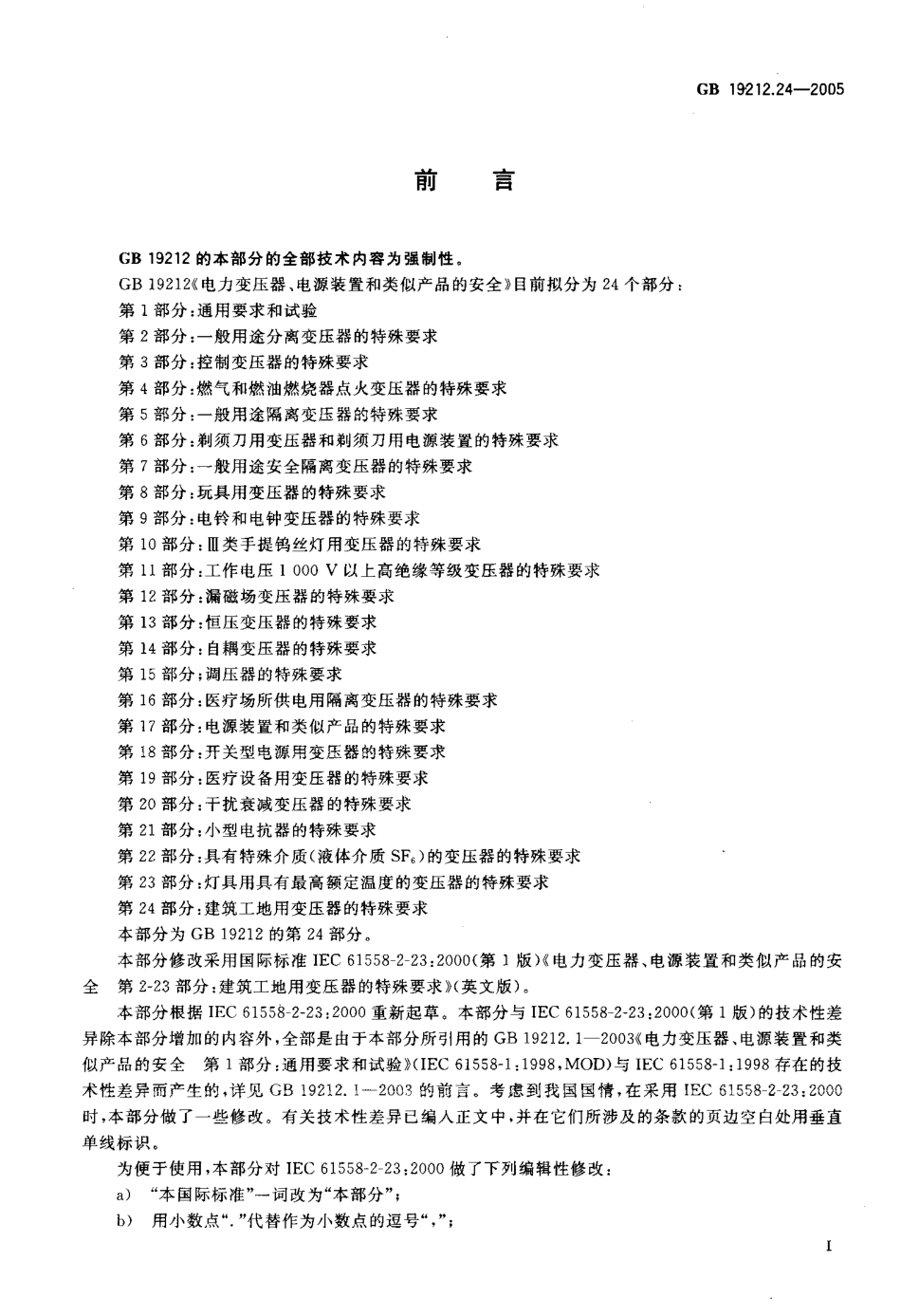

I C SK 2 9.1 8 0中 华 人 民 共 和 国 国 家 标 准GB 1 9 21 2.2 4-2 0 0 5电力变压器、电源装置和类似产品的安全第2 4 部分:建筑工地用变压器的特殊要求S a f e t y o f p o w e r t r a n s f o r me r s,p o w e r s u p p l y u n i t s a n d s i m i l a r d e v i c e s-P a r t 2 4:P a r t i c u l a r r e q u i r e m e n t s f o r t r a n s f o r me r s f o r c o n s t r u c t i o n s i t e s(I E C 6 1 5 5 8-2-2 3:2 0 0 0,MO D)2 0 0 5-1 0-0 9 发布2 0 0 6-0 8-0 1实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB 1 9 21 2.2 4-2 0 0 5月 11吕 G B 1 9 2 1 2的本部分的全部技术内容为强制性。G B 1 9 2 1 2 电力变压器、电源装置和类似产品的安全 目前拟分为 2 4 个部分:第 1 部分:通用要求和试验 第 2 部分:一般用途分离变压器的特殊要求 第 3 部分:控制变压器的特殊要求 第 4 部分:燃气和燃油燃烧器点火变压器的特殊要求 第 5 部分:一般用途隔离变压器的特殊要求 第 6 部分:剃须刀用变压器和剃须刀用电源装置的特殊要求 第 7 部分:一般用途安全隔离变压器的特殊要求 第 8 部分:玩具用变压器的特殊要求 第 9 部分:电铃和电钟变压器的特殊要求 第 1 0 部分:盯类手提钨丝灯用变压器的特殊要求 第 1 1 部分:工作电压 1 0 0 0 V以上高绝缘等级变压器的特殊要求 第 1 2 部分:漏磁场变压器的特殊要求 第 1 3部分:恒压变压器的特殊要求 第 1 4 部分:自藕变压器的特殊要求 第 1 5 部分;调压器的特殊要求 第 1 6 部分:医疗场所供电用隔离变压器的特殊要求 第 1 7 部分:电源装置和类似产品的特殊要求 第 1 8 部分:开关型电源用变压器的特殊要求 第 1 9 部分:医疗设备用变压器的特殊要求 第2 0 部分:干扰衰减变压器的特殊要求 第2 1 部分:小型电抗器的特殊要求 第2 2 部分:具有特殊介质(液体介质S F 6)的变压器的特殊要求 第2 3 部分:灯具用具有最高额定温度的变压器的特殊要求 第2 4 部分:建筑工地用变压器的特殊要求 本部分为GB 1 9 2 1 2的第 2 4 部分。本部分修改采用国际标准 I E C 6 1 5 5 8-2-2 3:2 0 0 0(第 1 版)电力变压器、电源装置和类似产品的安全第2-2 3 部分:建筑工地用变压器的特殊要求)(英文版)。本部分根据I E C 6 1 5 5 8-2-2 3:2 0 0 0 重新起草。本部分与 I E C 6 1 5 5 8-2-2 3:2 0 0 0(第 1 版)的技术性差异除本部分增加的内容外,全部是由于本部分所引用的G B 1 9 2 1 2.1-2 0 0 3 电力变压器、电源装置和类似产品的安全第 1 部分:通用要求和试验)(I E C 6 1 5 5 8-1:1 9 9 8,MO D)与 I E C 6 1 5 5 8-1:1 9 9 8 存在的技术性差异而产生的,详见GB 1 9 2 1 2.1-2 0 0 3的前言。考虑到我国国情,在采用 I E C 6 1 5 5 8-2-2 3:2 0 0 0时,本部分做了一些修改。有关技术性差异已编入正文中,并在它们所涉及的条款的页边空白处用垂直单线标识。为便于使用,本部分对 I E C 6 1 5 5 8-2-2 3:2 0 0。做了下列编辑性修改:a)“本国际标准”一词改为“本部分,j b)用小数点“.”代替作为小数点的逗号“,”;GB 1 9 2 1 2.2 4-2 0 0 5 c)删除 I E C 6 1 5 5 8-2-2 3:2 0 0 0的前言。考虑到我国电压等级的实际情况,本部分在 I E C 6 1 5 5 8-2-2 3:2 0 0。的基础上,增加了下列额定输出电压:a)对移动式单相隔离变压器和其他隔离变压器,增加“2 2 0 V ;b 对安全隔离变压器,增加“3 6 V.本部分是在G B 1 9 2 1 2.1-2 0 0 3的基础上制定的,本部分需与GB 1 9 2 1 2.1-2 0 0 3配合使用。本部分是对 G B 1 9 2 1 2.1-2 0 0 3的相应章、条进行补充和修改,以便将 G B 1 9 2 1 2.1-2 0 0 3的内容转化为本部分的内容。本部分针对 G B 1 9 2 1 2.1-2 0 0 3 新增加的条款从 1 0 1开始编号,新补充的附录的顺序字母编为A A,B B等。本部分由中国电器工业协会提出。本部分由全国变压器标准化技术委员会归口 本部分由沈阳变压器研究所负责起草。本部分 主要起草人:孙军、范履苞GB 1 9 21 2.2 4-2 0 0 5电力变压器、电源装置和类似产品的安全第 2 4 部分:建筑工地用变压器的特殊要求范围 G B 1 9 2 1 2.1-2 0 0 3的该章用下列内容来代替:本部分规定了变压器各个方面(例如:电气、温度和机械方面)的安全要求。本部分适用于驻立式或移动式、单相或多相、空气冷却(自 然冷却或强制冷却)、配套或独立、建筑工地用的隔离或安全隔离变压器,其额定电源电压不超过交流 1 0 0 0 V、额定频率不超过 5 0 0 H z.额定输出不应超过:2 5 k V A,对单相变压器;4 0 k V A,对多相变压器。建筑工地用隔离变压器的空载输出电压和额定输出电压超过交流5 0 V但不超过交流 2 5 0 V,建筑工地用安全隔离变压器的空载输出电压和额定输出电压不超过交流5 0 V,注:本部分适用于G B/丁1 6 8 9 5.7-2 0 0 0规定的场所作电源用的变压器,G B/T 1 6 8 9 5.7-2 0 0。也规定了用输出绕 组中点或星接点接地的保护措施。按安装规程或设备规范,建筑工地用变压器用于要求保护的场合。当变压器装人如 GB 7 2 5 1.4-1 9 9 8规定的建筑工地用低压成套开关设备和控制设备中时,G B 7 2 5 1.4-1 9 9 8中的附加要求也适用于成套设备。本部分适用于干式变压器。其绕组可以是密封或非密封的。注1:对充有液体介质或粉末材料(如砂子)的变压器,其补充要求正在考虑中。注2:应注意以下情况:对用于热带地区的变压器,可能需要特殊要求;在环境条件特殊的地区,可能需要特殊要求 本部分适用于包含有电子电路的变压器。本部分不适用于拟接到变压器输人端子和输出端子或插座的外部电路及其元器件2规范性 引用文件 除下列引用文件外,G B 1 9 2 1 2.1-2 0 0 3的该章适用。该章增加下列引用文件:G B/T 2 4 2 3.5-1 9 9 5 电工 电子产品环境试验第二部分:试验方法试验 E a和导则:冲击(i d t I EC 6 0 0 6 8-2-2 7:1 9 8 7)G B 7 2 5 1.4-1 9 9 8 低压成套开关设备和控制设备第四部分:对建筑工地用成套设备(A C S)的特殊要求(i d t I E C 6 0 4 3 9-4;1 9 9 0)G B/T 1 6 8 9 5.7-2 0 0 0 建筑物电气装置第 7 部分:特殊装置或场所的要求第 7 0 4节:施工和拆除场所的电气装置(i d t I E C 6 0 3 6 4-7-7 0 4:1 9 8 9)定 义除下列条目外,G B 1 9 2 1 2.1-2 0 0 3的该章适用:该章增加下列条目:G B 1 9 21 2.2 4-2 0 0 53.1.1 0 1 建筑工地用低压成套开关设备和控制设备(A C S)l o w-v o l t a g e s w i t c h g e a r a n d c o n t r o lg e a r a s s e m b l yc o n s t r u c t i o n s i t e s 由一台或几台带有控制、测量、信号发送、保护和调节装置及其内部电气接线、机械连接和结构件组成的变电设备或开关设备的组合体,它设计并制造成供各种户内或户外建筑工地使用。4一般要求G B 1 9 2 1 2.1-2 0 0 3的该章适用。试验的一般说明GB 1 9 2 1 2.1-2 0 0 3的该章适用。6额定值 除下列条款外,G B 1 9 2 1 2.1-2 0 0 3 的该章适用。该章增加下列条款:6.1 0 1 额定输出电压不应超过 对中点不接地(单相)或星接点不接地(三相)或角接(三相)的隔离变压器,交流 2 5 0 V;对结构中有中点接地(单相)或结构中 有星接点接地(三相)的 隔离变压器,交流1 1 0 V;对安全隔离变压器,交流5 0 V,对隔离变压器,额定输出电压应超过交流5 0 V,额定输出电压优先值为:对移动式单相隔离变压器,1 1 0 V,2 2 0 V和2 3 0 V;对其他隔离变压 器,7 2 V,1 1 0 V,2 2 0 V和2 3 0 V;对安全隔离变压器,6 V,1 2 V,2 4 V,3 6 V,4 2 V和 4 8 V,6.1 0 2 额定输出不应超过:对单相隔离和安全隔离变压器,2 5 k VA;对多相隔离和安全隔离变压器,4 0 k VA,额定输出优先值为:对单相变压器,2 5 V A,4 0 V A,6 3 V A,1 0 0 V A,1 6 0 V A,2 5 0 V A,4 0 0 V A,6 3 0 V A,1 0 0 0 V A、1 6 0 0、叭,2 5 0 0 VA,4 0 0 0 V A,6 3 0 0、叭,l 0 k V A,1 6 k V A 和 2 5 k V A;对多相变压器,6 3 0 V A,1 0 0 0 V A,1 6 0 0 VA,2 5 0 0 V A,4 0 0 0 V A,6 3 0 0 V A,1 0 k VA,1 6 k VA,2 5 k VA和 4 0 k VA.对于间歇工作方式的变压器,可以只限于额定输出不超过 6.3 k VA的移动式变压器。1 0 3 额定频率不应超过 5 0 0 Hz,1 0 4 额定电源电压不应超过交流 1 0 0 0 V,1 0 5 间歇工作变压器的额定运行时间应为5 m i n“开”,休息时间为 1 5 mi n 关”。1 0 6 电源电流最大限值为 1 2 5 A,当用软电缆或插座时,为6 3 A.分类润匕内灼住已7 除下列条款外,G B 1 9 2 1 2.1-2 0 0 3的该章适用。7.5 该条用下列内容来代替:按工作时间分类:连续工作;间歇工作。G B 1 9 21 2.2 4-2 0 0 5B 标志和其他信息除下列条款外,G B 1 9 2 1 2.1-2 0 0 3的该章适用该条用下列内容来代替:.11 1h)建筑工地用变压器应用 8.1 1 中所示的一种图形符号来标志。该条增加下列 内容:符号说明I E C 6 0 4 1 7 中符号的编号厂 孰建筑工地用非耐短路隔离变压器厂 爵建筑工地用耐短路隔离变压器(固有耐短路或非固有耐短路)厂 百 洛建筑工地用无危害式隔离变压器厂 画 沐建筑工地用非耐短路安全隔离变压器厂 矶建筑工地用耐短路安全隔离变压器(周有耐短路或非固有耐短路)厂 甸 沐建筑工地用无危害式安全隔离变压器厂 窗 飞中点或星接点接地的建筑工地用非耐短路隔离变压器厂 外中点或星接点接地的建筑工地用耐短路隔离变压器(固有耐短路或非固有耐短路厂 彗 飞中点或星接点接地的建筑工地用无危害式隔离变压器 所有部分(I E C 6 0 4 1 7-
