GBT 20141-2006 型线同心绞架空导线 GB 20141 2006 同心 绞架 导线

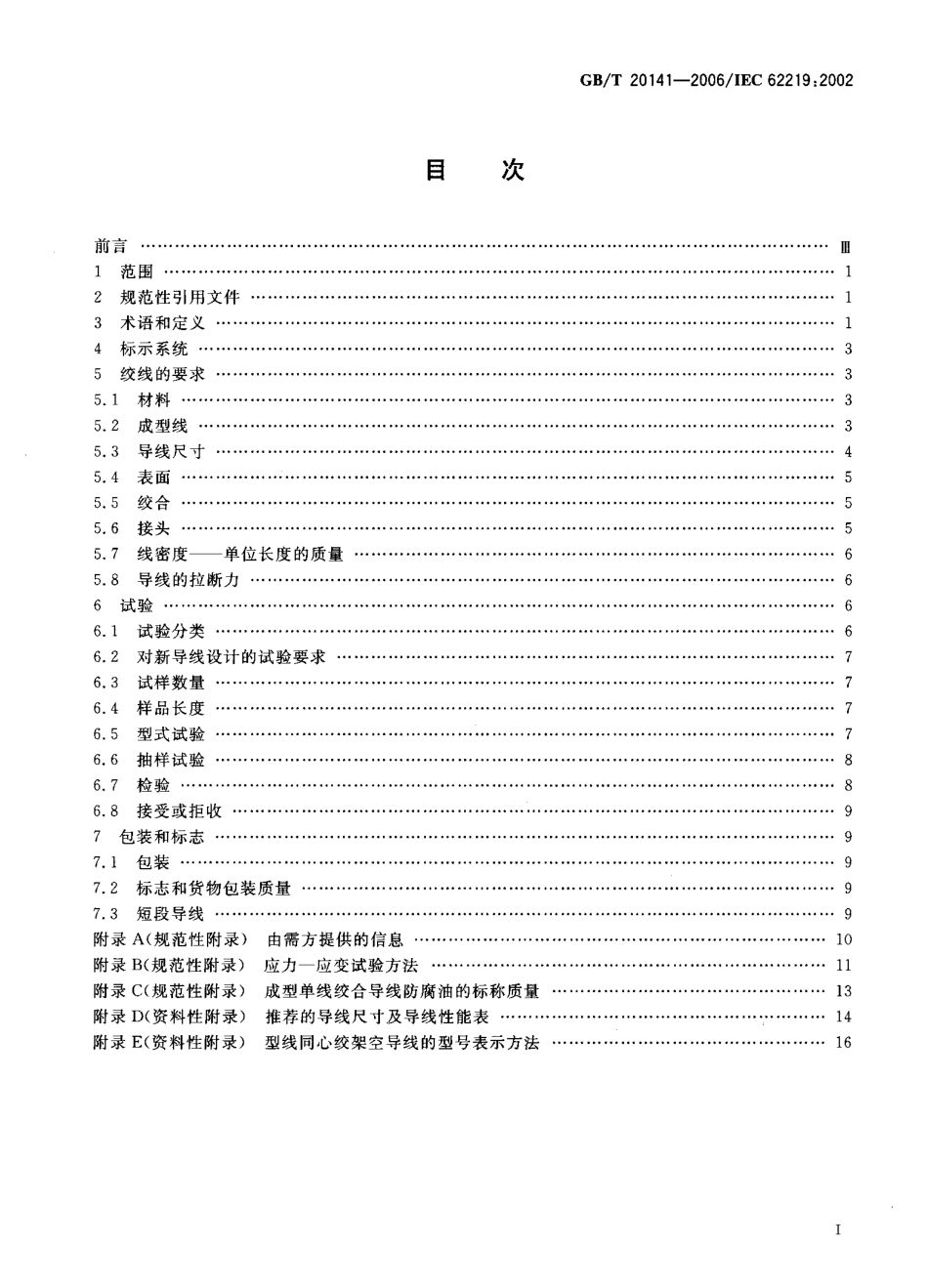

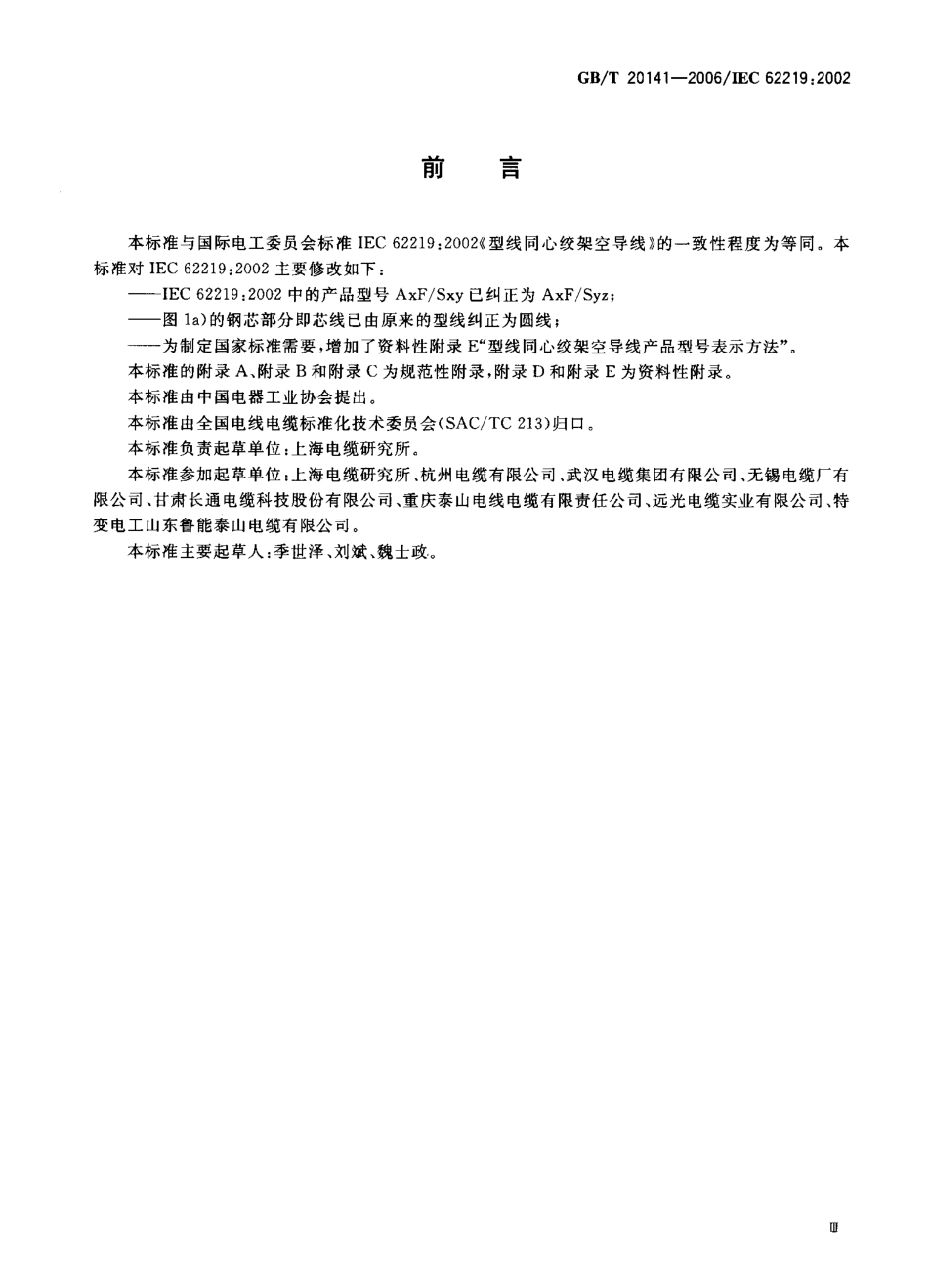

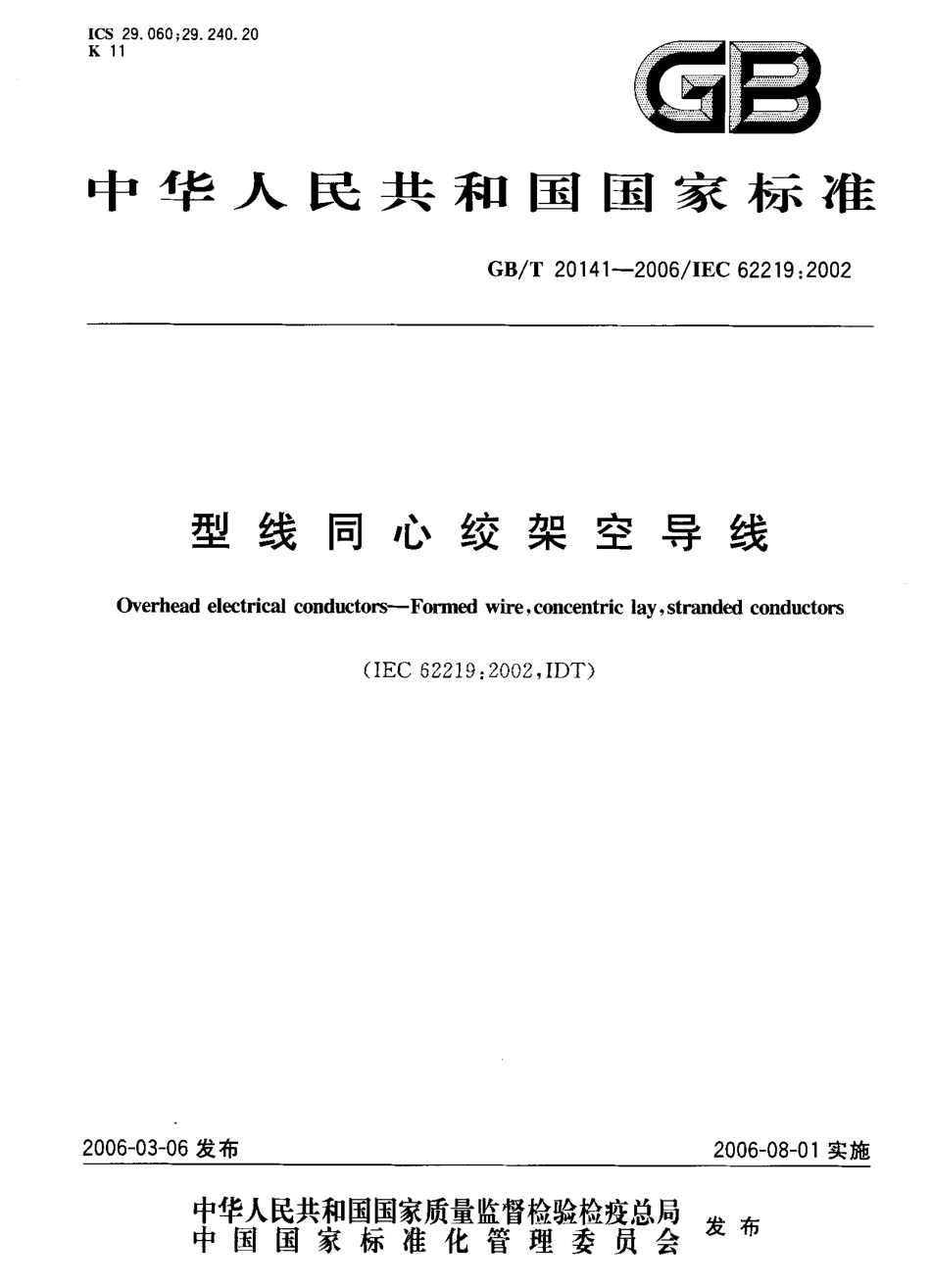

I CS 2 9.0 6 0;2 9.2 4 0.2 0K 1 1巧昌中 华 人 民 共 和 国 国 家 标 准G B/T 2 0 1 4 1-2 0 0 6/I E C 6 2 2 1 9:2 0 0 2型 线 同 心 绞 架 空 导 线O v e r h e a d e l e c t r i c a l c o n d u c t o r s-F o r m e d w i re,c o n c e n t r i c l a y,s t r a n d e d c o n d u c t o r s(I E C 6 2 2 1 9:2 0 0 2,I D T)2 0 0 6-0 3-0 6 发布2 0 0 6-0 8-0 1 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB/T 2 01 41-2 0 0 6/I E C 6 2 2 1 9:2 0 0 2目次前言,m1范围 ,12 规范性引用文件 .13 术语和定义 ,14标示系统 ,35 纹线的要求 35.1 材料 ,35.2成型线 35.3 导线尺寸 ,45.4 表面 ,55.5 绞合 55.6 接头 55.7 线密度 单位长度的 质量 .65.8 导线的拉断力 66试验 ,66.1 试验分类 66.2 对新导线设计的试验要求 76.3 试样数量 ,76.4 样品长度 76.5 型式试验 76.6 抽样试验 86.7 检验 86.8 接受或拒收 97 包装和标志 ,97.1 包装 97.2 标志和货物包装质量 .,.,97.3 短段导线 9附录 A(规范性附录)由需方提供的信息 ,1 0附录 B(规范性附录)应力一应变试验方法 n附录 C(规范性附录)成型单线绞合导线防腐油的标称质量 1 3附录D(资料性附录)推荐的导线尺寸及导线性能表 ,1 4附录 E(资料性附录)型线同心绞架空导线 的型号表示方法 ,1 6GB/T 2 01 4 1-2 0 0 6/I E C 6 2 2 1 9:2 0 0 2前言 本标准与国际电工委员会标准 I E C 6 2 2 1 9:2 0 0 2(型线同心绞架空导线 的一致性程度为等同。本标准对 I E C 6 2 2 1 9:2 0 0 2主要修改如下:-I E C 6 2 2 1 9:2 0 0 2 中的产品型号 A x F/S x y 已纠正为 A x F/S y z;图 l a)的钢芯部分即芯线已由原来的型线纠正为圆线;为制定国家标准需要,增加了资料性附录 E 型线同心绞架空导线产品型号表示方法”。本标准的附录 A、附录B和附录C为规范性附录,附录D和附录 E为资料性附录。本标准由中国电器工业协会提出。本标准由全国电线电缆标准化技术委员会(S A C/T C 2 1 3)归口。本标准负责起草单位:上海电缆研究所 本标准参加起草单位:上海电缆研究所、杭州电缆有限公司、武汉电缆集团有限公司、无锡电缆厂有限公司、甘肃长通电缆科技股份有限公司、重庆泰山电线电缆有限责任公司、远光电缆实业有限公司、特变电工山东鲁能泰山电缆有限公司。本标准主要起草人:季世泽、刘斌、魏士政。GB/T 2 0 1 4 1-2 0 0 6 八E C 6 2 2 1 9:2 0 0 2型 线 同 心 绞 架 空 导 线范围 本标准规定了型线同心绞架空导线的电气和机械性能。型线同心绞架空导线由下列任一绞前、绞时或绞后成型的金属单线组合而成:a)L Y 9 硬铝线,符合 G B/T 1 7 0 4 8;b)L Y9 X绞前成型的硬铝线,符合 G B/T 1 7 0 4 8中等效硬铝线直径;c)L HA 2 或 L HAI 硬铝合金线,符合J B/T 8 1 3 4;d)L H A2 X或 L HA I X绞前成f的硬铝合金线,符合 J B/T 8 1 3 4中等效硬铝合金线直径;e)Gl A或 G I B普通强度钢线,A,B代表镀锌层级别,分别对应 1 级和2级;f)G2 A或 G 2 B高强度钢线;g)G 3 A特高强度钢线;h)L B铝包钢线 以下为某些可能的导线型号标示举例,其他的组合也是许可的。-J L X,J L HA2 X,J LHAI X J L X/Gl A,J LX/GI B,J L X/G2 A,J L X/G2 B,J L X/G3 A -J L X/IJ L X/I.HAI,J I _ X/LHA2 儿 X/L B,J LHA2 X/LB,J L HAI X/L B 并不排 斥以上没有包括的导线型号。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注 日 期的引用文件,其最新版本适用于本标准。G B/T 1 1 7 9-1 9 9 9 圆线同心绞架空导线(e q v I E C 6 1 0 8 9:1 9 9 1)GB/T 3 4 2 8-2 0 0 2架空绞线用 镀锌钢线(I E C 6 0 8 8 8:1 9 8 7,I DT)G B/T 1 7 0 4 8-1 9 9 7 架空绞线用硬铝线(i d t I E C 6 0 8 8 9:1 9 8 7)GB/T 1 7 9 3 7-1 9 9 9电T用铝包钢线(i d t I E C 6 1 2 3 2:1 9 9 3)J B/T 8 1 3 4-1 9 9 7 架空绞线用铝一 镁一 硅系合金圆线(i d t I E C 6 0 1 0 4:1 9 8 7)I E C 6 0 0 5 0(4 6 6)国际电工术语4 6 6 章:架空线路 I E C 6 1 3 9 5:1 9 9 8 架空导线用蠕变试验方法3术语和定义下列术语和定 义适 用于本标准铝a l u mi n i u m所有列出牌号的铝和铝合金。3.2导线c o n d u c t o r意指由 许多绞在一起的无绝缘单线,用于承载电流的材料。已 修改的电工术语I E V 4 6 6-0 1-1 5 口G B/T 2 0 1 41-2 0 0 6/I E C 6 2 2 1 9:2 0 0 23.3 同心绞导线c o n c e n t r i c l a y s t r a n d e d c o n d u c t o r 在一根中心线芯周围螺旋绞上一层或多层单线,且相邻层绞向相反所组成的导线。3.4 绞向 d i re c t i o n o f la y3.4.1 绞向(一般定义)d i r e c t i o n o f l a y(g e n e r a l d e f i n i t i o n)一层单线离开观察者运动的绞合方向。注:右向纹为顺时针方向,左向绞为逆时针方向。【已修改的电工术语 I E V 4 6 6-1 0-0 7 口3.4.2 绞向(另一定义)d i r e c t i o n o f l a y(a l t e rna t i v e d e f i n i t io n)绞向定义为右向或左向。注:右向绞为当导线垂直放置时,导线符合英文字母“Z 中间部分的方向;左向纹为当导线垂直放置时,导线符合英 文字母“S 中间部分的方向3.5 等效单线直径 e q u i v a l e n t w i r e d ia m e t e r 与已定相同材料的型线具有相同横截面积、质量及电阻的圆单线的直径。3.6 紧密系数 c o m p a c t n e s s r a t i o 面积 1 与面积 2 之比此处,面积 1 是导线的总横截面积,包括芯线,面积 2 是等于以导线外径为直径的圆的面积3.7 填充系数 f i l l r a t i o 面积 1 与(面积 2 一面积3)之比此处,面积 1 是导线铝部分的横截面积,面积 2是等于导线外径的圆周面积,面积 3 是等于组合导线中以芯线的外径为直径的圆的面积(对单一导线则为零)。3.8 型线f o r m e d w i r e 具有不变横截面且非圆形的金属线。3.9 节距l a y l e n g t h 在绞线中单独的一根单线形成一个完整的螺旋圈的轴向长度。3.1 0 节径比 l a y r a t io 在绞线中节距与该层的外径之比。已修改的电工术语I E V 4 6 6-1 0-0 6 13.1 1 批l o t 在同样生产条件下,由同一制造厂生产的一批导线。注:一批可由部分或全部购货数量组成。3.1 2 标称值 n o m i n a l 一个可测性能的名义值或标志值,用以标志导线或其组成部分并给定公差。注:标称值应为指标值。2GB/T 2 01 4 1-2 0 0 6/I E C 6 2 2 1 9:2 0 0 23.1 3圆线r o u n d w i r e具有不变圆截面的拉制金属线。3.1 4钢比s t e e l r a t i o在 J L x X/G y z 导线中,以百分比表示的钢的截面积与铝的截面积之比。4标示系统 标示系统用于表示由成型铝线、有钢线或无钢线制造的纹线。单一铝导线用 J L x X表示,x表示铝的牌号。组合铝导 线用J L x X/L y 或J L x X/I-y X表示,L x X代表外部线(或包围 层),工 一或L y X代表内部线(或芯)。组合铝一 钢导线用J L x X/G y z 或 J L x X/L B表示,L x X表示外部铝线(或包围层),G y z 或L B 代表钢芯。在镀锌钢线标示中,y 代表钢的牌号(普通强度、高强度或特高强度),z 表示镀锌层的级别(A或B),导线标志如下:a)以 L Y 9 X铝的等效导电面积(m m)表示的代码;b)以芯材料面积(mm )表示的代码,若使用;c)构成导线的单线,其牌号的标示,对组合导线首先标示包围层,然后标示芯;d)以导线的标称直径表示的数字。示例 1;J L X-5 0 0-2 6 2:导线由L Y 9成型铝线构成。面积为 5 0 0 mm ,直径为2 6.2(2 6 2 X 0.1)mm 示例2,1 L X/GI A-5 0 5/6 5-2 8 1:导线由L.Y 9成型铝线及Gl A普通强度 A级镀锌的钢线构成。L Y 9成型铝线的面积为5 0 5 mm,Gl A钢的面积为 6 5 m m,导线标称直径为2 8.1(2 8 1 X 0.1)m m,以下为某些可能的导线型号举例,由其他单线型号的不同组合所构成的导线也是许可的。-J L X,J LHAI X,J LHA2 X -J I-X/GI A,J L X/GI B,J LX/G2 A,J L X/G2 B,J LX/G3 A -J L X/I.,J L X/LHAI,J LX/LHA2 J LX/I.B,J LHA2 X/LB,J LHAI X/L B5绞线的要求5.1 材料 绞线应由成型铝线、圆形镀锌钢线或铝包钢线或圆形铝线制成。绞合前所有的单线均应具有J B/T 8 1 3 4,G B/T 3 4 2 8,G B/T 1 7 0 4 8,GB/T 1 7 9 3 7等标准(见注)规定的性能绞合前成型的单线应具有基于它们的等效圆单线直径所计算的性能。注:以下几种金属的电阻率(按升序排列)为:-L X;2&2 6 4 n t 2,m(对应 6 1%I A C S);-L HA2 X:3 2.5 3 0 n d 2 m(对应 5 3%I AC S);-1,HAI X:3 2.8 4 0 n n-m(对应 5 2.5%I AC S)o5.2 成型线 本标准认可三种生产工艺。一是单线在一个工艺过程中被成型,绞合是在另一工艺过程中进行。第二种方法是单线成型和单线绞合在一次操作中完成。第三种方法是先绞合一层圆单线,然后将此层紧压成圆形截面圆形单线的其他层可被绞合和紧压或成型单线的其他层可被纹合在紧压的芯线上 在任何情况下,材料都应符合GB/T 1 7 0
