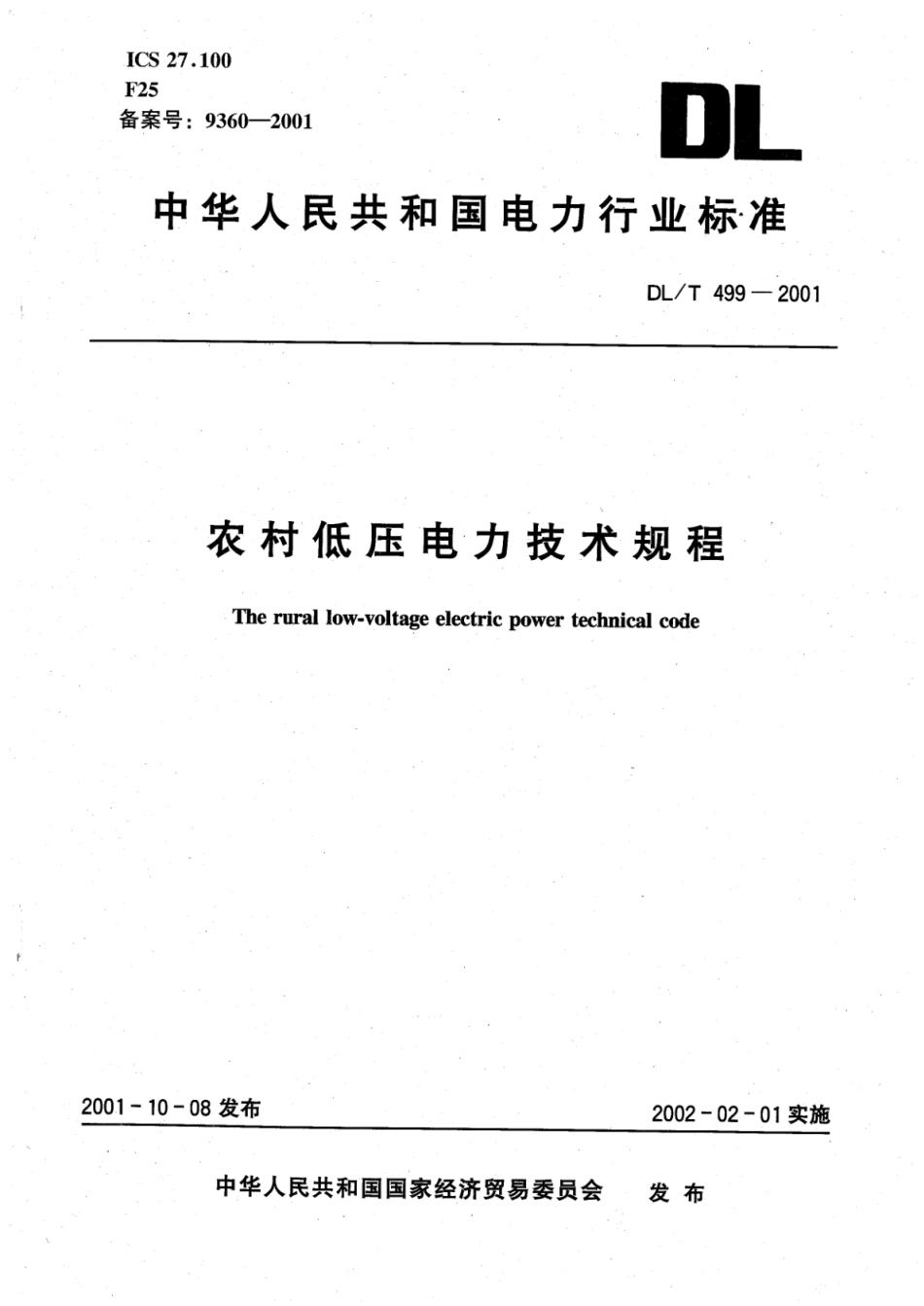

ICS27.100F25备案号：9360一2001DL中华人民共和国电力行业标准DL/T499一2001农村低压电力技术规程The rural low-voltage electric power technical code2001-10-08发布2002-02-01实施中华人民共和国国家经济贸易委员会发布DL/T499-2001自配电变压器低压侧或直配发电机母线，经由监测、控制、保护、计量等电器至各用户受电设备的380V及以下供用电系统组成低压电力网。3.2配电变压器的装置要求3,2.1农村公用配电变压器应按“小容量、密布点、短半径”的原则进行建设与改造，配电变压器应选用节能型低损耗变压器，变压器的位置应符合下列要求：靠近负荷中心；避开易爆、易燃、污秽严重及地势低洼地带；高压进线、低压出线方便；便于施工、运行维护。3,2,2正常环境下配电变压器宜采用柱上安装或屋顶式安装，.新建或改造的非临时用电配电变压器不宜采用露天落地安装方式。经济发达地区的农村也可采用箱式变压器。3.2.3柱上安装或屋顶安装的配电变压器，其底座距地面不应小于2.5m。3.2.4安装在室外的落地配电变压器，四周应设置安全围栏，围栏高度不低于1.8m,栏条间净距不大于0.1m,围栏距变压器的外廓净距不应小于0.8m,各侧悬挂“有电危险，严禁入内”的警告牌。变压器底座基础应高于当地最大洪水位，但不得低于0.3。3.2.5安装在室内的配电变压器，室内应有良好的自然通风。可燃油油浸变压器室的耐火等级应为一级。变压器外廓距墙壁和门的最小净距不应小于表1规定。表1可燃油油浸变压器外廓与变压器室墙壁和门的最小净距变压器容量kVA100-10001250及以上变压器外廓与后壁、侧壁净距mm600800变压器外廓与门净距mm80010003.2.6配电变压器的容量应根据农村电力发展规划选定，一般按5年考虑。若电力发展规划不明确或实施的可能性波动很大，则可依当年的用电情况按下式确定：S=RsP式中：S一配电变压器在计划年限内(5年)所需容量(kVA);P一一年内最高用电负荷(kW):Rs容载比，一般取1.52。3.2.7配电变压器应在铭牌规定的冷却条件下运行。油浸式变压器运行中的顶层油温不得高于95，温升不得超过55K。3.2.8配电变压器连接组别宜采用为Y,ym0或D,yml1。1.30配电变压器的三相负荷应尽量平衡，不得仅用一相或两相供125电。对于连接组别为Y,y0的配电变压器，中性线电流不Km0.6应超过低压侧额定电流的25%；对于连接组别为D,ym11的120065配电变压器，中性线电流不应超过低压侧额定电流的40%。必曾3.2.9配电变压器的昼夜负荷率小于1的情况下，可在高州1.15峰负荷时允许有适量的过负荷，过负荷的倍数和允许的持续1.10时间可参照图1的曲线确定。0.85配电变压器各相负荷不平衡时，按如下两式确定过1.050.03.2.1009g负荷电流：1.00+民+38126允许过负荷时间(h)Iu、Iv、Iw1.3IN图1变压器负荷率小于1允许式中：IU、Iv、Iw一U、V、W相负荷电流；过负荷时间和倍数I低压侧额定电流。2
