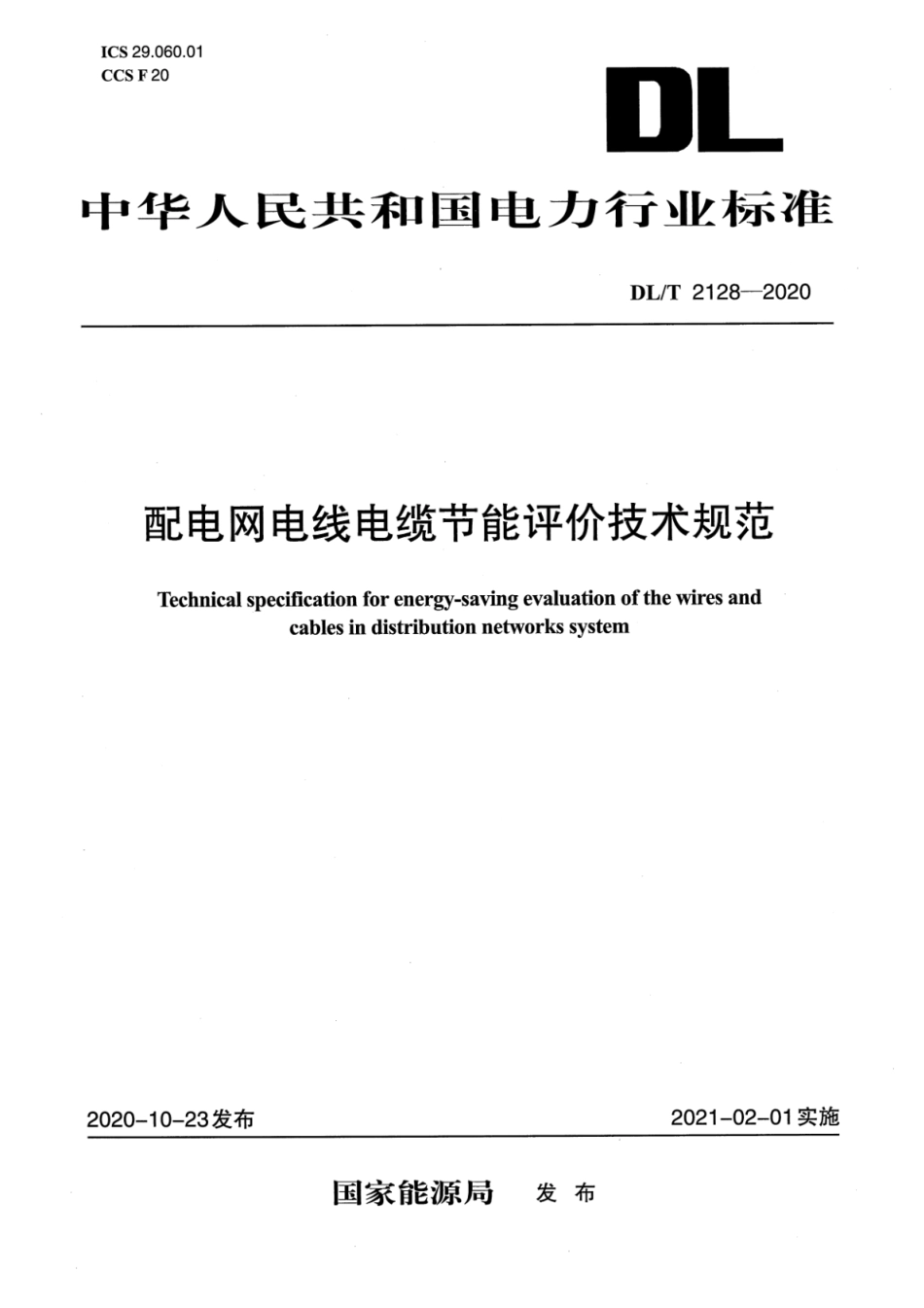

DL∕T 2128-2020 配电网电线电缆节能评价技术规范.pdf

DL/T2128-2020配电网电线电缆节能评价技术规范1范围本文件规定了配电网电线电缆的电缆结构能效评价方法、生产环节节能评价方法以及综合节能评价方法。本文件适用于额定电压35kV及以下架空绝缘电缆的节能评价，其他配电网电线电缆可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验GB/T3048.4电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T4909.2裸电线试验方法第2部分：尺寸测量3术语和定义下列术语和定义适用于本文件。3.1产品导体材料能效特征参数efficiency characteristic parameter for conductor materials侧重于反应电缆导体材料能效特性的参数，用表示。注：与电缆综合能效水平成反比，即在称重截面积相同的情况下，电缆导体单位长度直流电阻越小，线路损耗越小；在电缆导体单位长度直流电阻相同的情况下，称重截面积越小，电缆导体材料使用量及其敷设时载荷也越小。3.2产品导体工艺能效特征参数efficiency characteristic parameter for conductor processing technology侧重于反应电缆导体加工工艺能效特性的参数，用表示。注：与电缆综合能效水平成反比，即在电缆导体外径相同的情况下，电缆导体单位长度直流电阻越小，线路损耗越小：在电缆导体单位长度直流电阻相同的情况下，电缆导体外径越小，电缆导体绝缘材料使用量及其敷设时载荷也越小。3.3导体损耗conductor loss电流通过时单位长度导体产生的功率损耗：3.4绝缘层损耗insulation loss电缆在交流电作用下，电流通过时单位长度绝缘层产生的功率损耗。4总则4.1电缆结构能效评价方法、电缆生产环节节能评价方法和综合评价方法可根据评价工作需要单独或1
