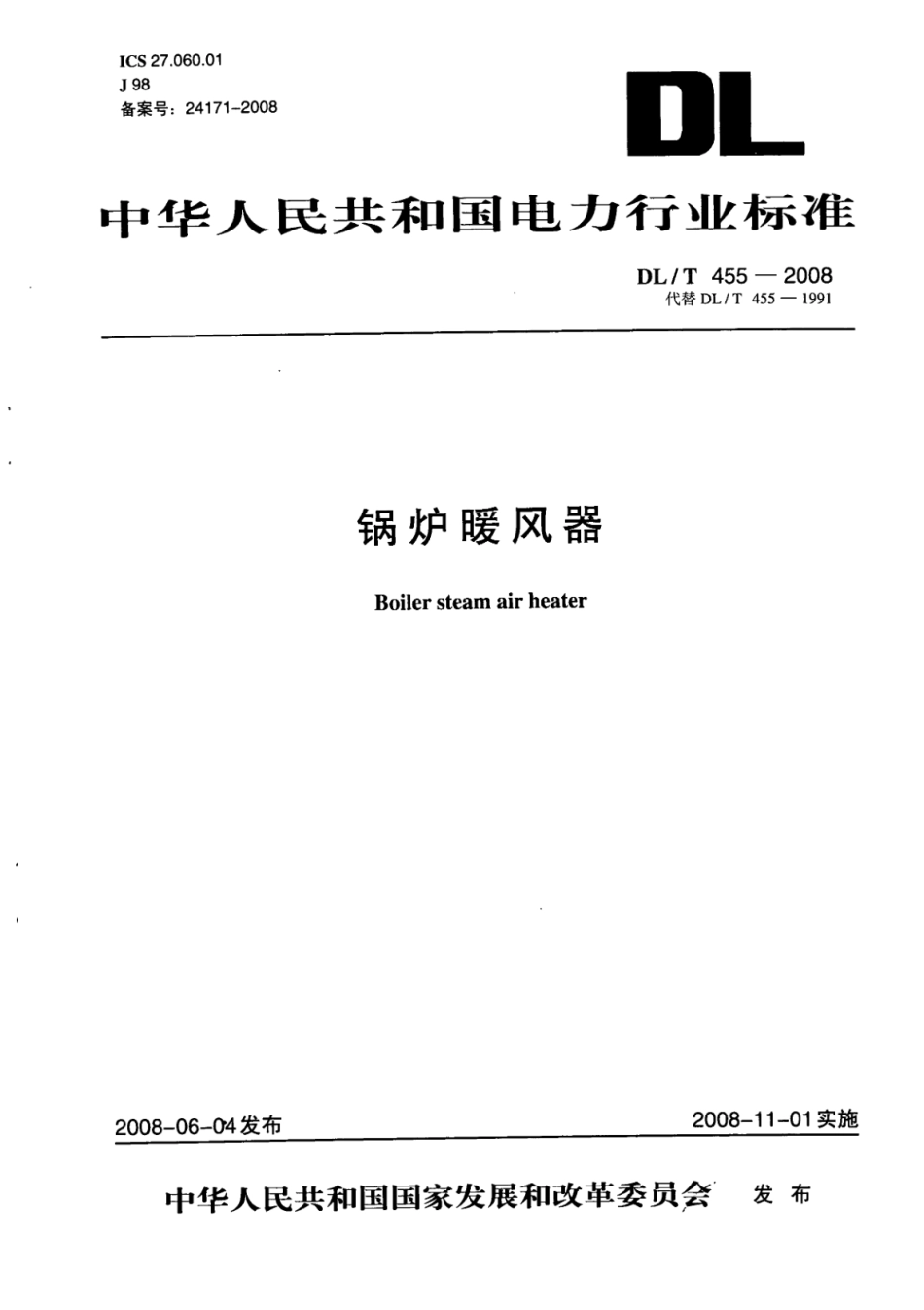

DL∕T 455-2008 锅炉暖风器.pdf

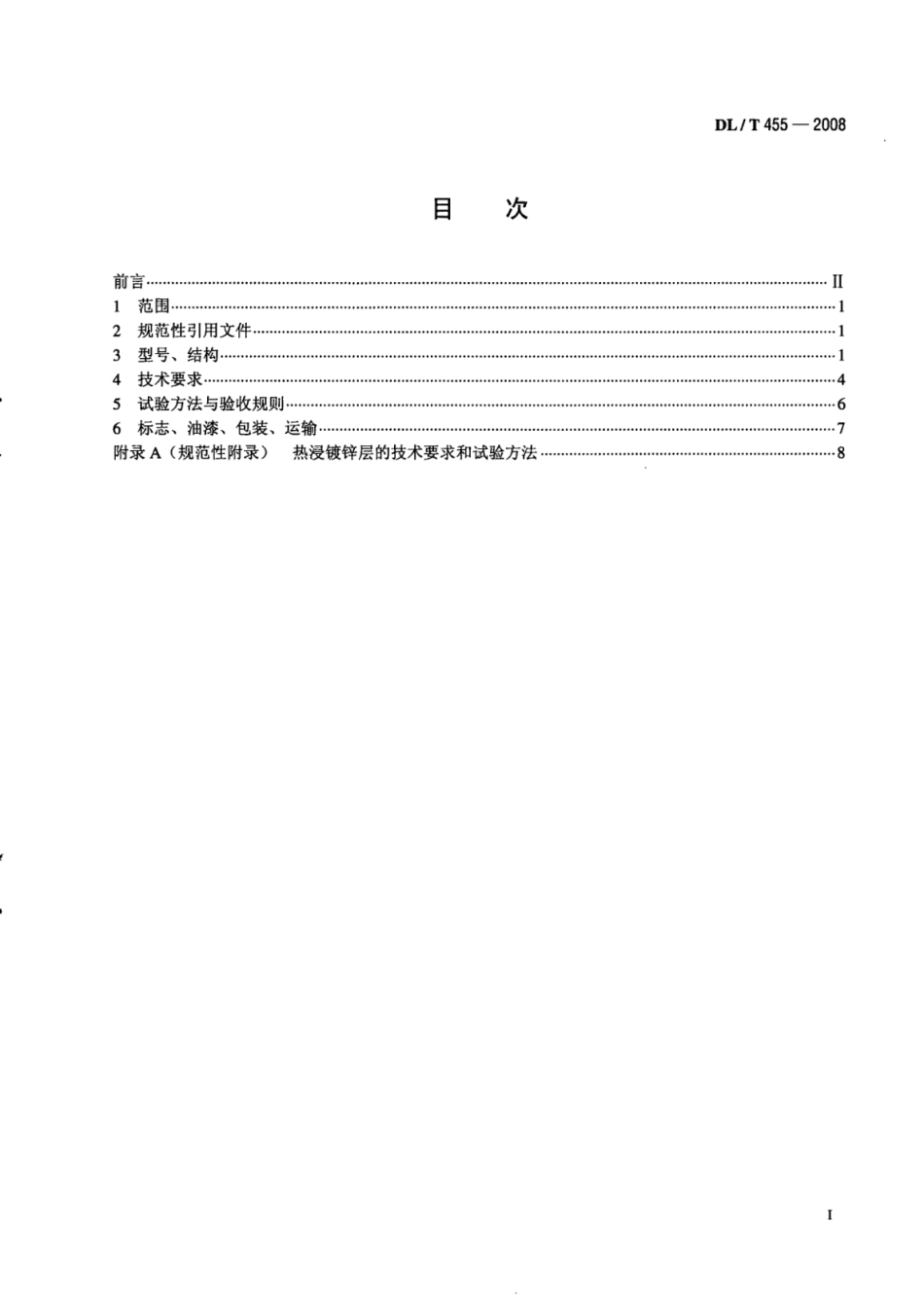

DL/T455一2008目次前言l1范围2规范性引用文件13型号、结构4技术要求。45试验方法与验收规则6标志、油漆、包装、运输7附录A(规范性附录)热浸镀锌层的技术要求和试验方法8DL/T455一2008锅炉暖风器1范围本标准规定了锅炉暖风器（以下简称暖风器）的型号、结构、技术要求、试验方法与验收规则以及油漆与包装运输等。本标准适用于最高设计温度不大于450，翅片管为椭圆管型的设计压力不大于2.5MPa、翅片管为圆管型的设计压力不大于1OMPa的暖风器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150一1998钢制压力容器GBT470锌锭GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T13825金属覆盖层黑色金属材料热镀锌层的质量测定称量法GB/T13912一2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T15386-1994空冷式换热器GB50205一2001钢结构工程施工质量及验收规范DLT869火力发电厂焊接技术规程JB/T 537空冷器翅片管单管传热性能测定方法JBT4709钢制压力容器焊接规程JB/T4711压力容器涂敷与运输包装3型号、结构3.1暖风器管束型号表示方法3.1.1管束型号表示方法管束型号的表示方法见图1。00-0-0-0-0-0吸风器管束通风面(BXf),m翅化比/翅片管型式设计压力，MPa管束基管换热面积，m管排数安装型式暖风器代号NF图1管束型号的表示方法1
