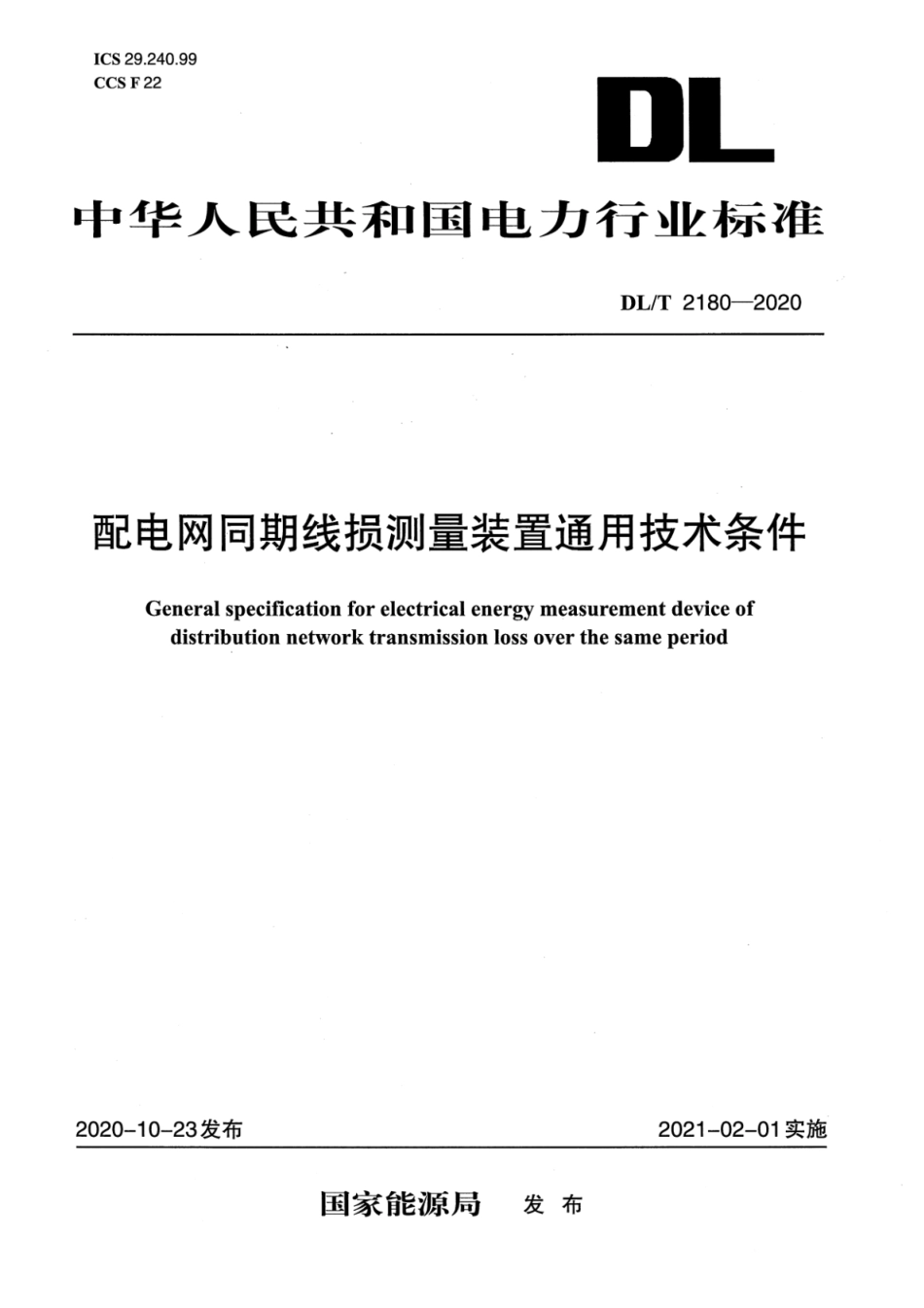

DL∕T 2180-2020 配电网同期线损测量装置通用技术条件.pdf

DL/T2180-20203.3电能倍率energy multiplier将额定电压转换为100V,额定电流转换为5A后的电压、电流转换倍数的乘积。注：例如，额定电压10kV、额定电流600A线损测量装置的电能倍率为100120。3.4计度电能registered energy线损测量装置计度单元指示的电能值，是实际电能与电能倍率的比值。4概述线损测量装置由高压电流传感器、电压传感器、供电单元、电能测量单元、计度单元、存储单元、时钟单元和通信单元等组成。线损测量装置的工作原理是基于二元件法或三元件法，通过弱输出电流、电压传感器采集获取三相电压信号和电流信号，计算获得电压、电流、功率因数、实时功率、有功电能、无功电能等参数信息，最后根据需要将上述信息加密远程传输至主站（线损计算平台），具备电量冻结、事件上报和远程通信等功能。线损测量装置按使用地点可分为户内型和户外型，按工作原理可分为二元件法和三元件法，其中二元件法和三元件法示意图见图1和图2。注：图1和图2中虚线框内为户内型线损测量装置的低压模块。A相电流传感器C相电流传感器AB相电压传感器BC相电压传感器电能测量单元供电单元通时存计信单钟储度单元元元元图1二元件法线损测量装置示意图A相电流B相电流C相电流传感器传感器传感器A相电压B相电压C相电压传感器传感器传感器三-力电能测量单元电元通时存计信单钟单储单度单元元元元图2三元件法线损测量装置示意图
