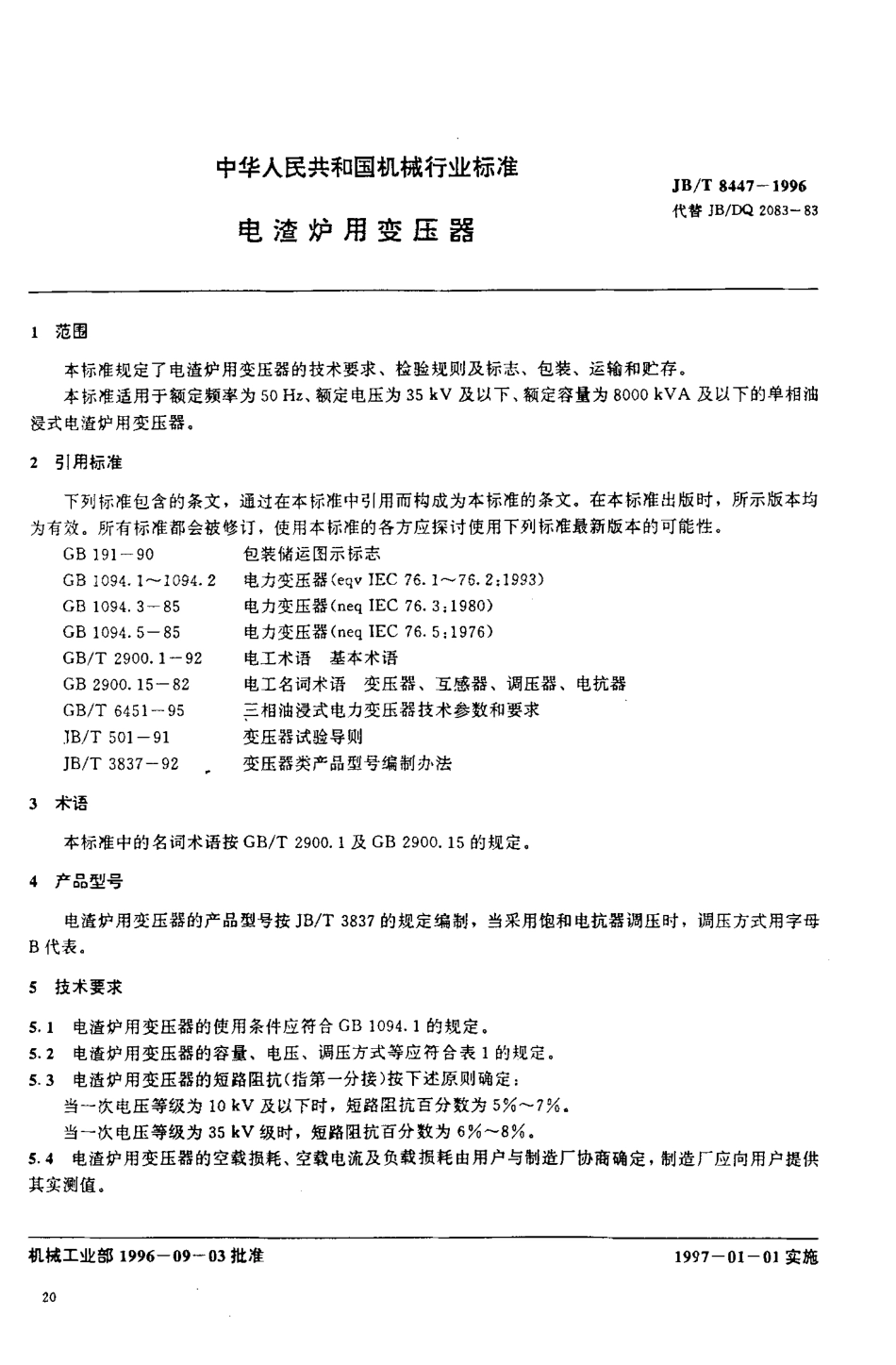

中华人民共和国机械行业标准电 渣 炉 用 变 压 器J B/T 8 4 4 7 一1 9 9 6代替 J B/DQ 2 0 8 3-6 31 范围 本标准规定了电渣炉用变压器的技术要求、检验规则及标志、包装、运输和贮存。本标准适用于额定频率为 5 0 H z,额定电压为3 5 k V及以下、额定容量为8 0 0 0 k V A及以下的单相油浸式电渣炉用变压器。2 引用标准 下列标准 包含 的条 文，通过在本标准中 引用而构成为本标 准的条文。在本 标准出 版时，所示版本 均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B 1 9 1 一9 0包装储运图示标志 GB工 0 9 4.1 一1 0 9 4.2电力变压器(e g v I E C 7 6.1 一7 6.2.1 9 9 3)GB 1 0 9 4.3-8 5电力变压器(n e q I E C 7 6.3:1 9 8 0)GB 1 0 9 4.5-8 5电力变压器(n e q I E C 7 6.5:1 9 7 6)GB/T 2 9 0 0.1-9 2电工术语基本术语 G B 2 9 0 0.1 5-8 2电工名词术语变压器、互感器、调压器、电抗器 G B/T 6 4 5 1 一9 5三幸 9 i由 浸式电力变压器技术参数和要求 1 B/T 5 0 1 一9 1变压器试验导则 J B/T 3 8 3 7-9 2，变压 器类产品型 号编制办法3 术语 本标准中的名 词术语 按G B/T 2 9 0 0.1 及G B 2 9 0 0.1 5 的 规定。4 产品型号 电渣护用变压器的产品型号按J B/T 3 8 3 7的规定编制，当采用饱和电抗器调压时，调压方式用字母B代表。5 技术要求5.1 电渣炉用变压器的使用条件应符合G B 1 0 9 4.1 的规定。5.2 电渣炉用变压器的容量、电压、调压方式等应符合表 1 的规定。5.3 电渣炉用变压器的短路阻抗(指第一分接)按下述原则确定:当一次电压等级为 1 0 k V及以下时，短路阻抗百分数为5%-7 0/n,当一次电压等级为 3 5 k V级时，短路阻抗百分数为6%-8%.5.4 电渣炉 用变压器的空载损 耗、空 载电 流及负载损耗由 用户与制造厂协 商确定，制造厂应向用户提供其实测值.机械工业部 1 9 9 6-0 9-0 3批准1 9 9 7一0 1 一O l实施J B/T 8 4 4 7-1 9 9 6表 1额 定 容 量 k V 人2 0 04 0 06 3 08 0 01 0 0 01 2 5 016 0 02 0 0 02 5 0 03 1 5 05 0 0 08 0 0 0一次电压等级 k V0.3 8,6,1 06,1 06,1 0,3 53 5 二次电压范围 V(3 0-6 0 3 5.7 C 3 5-7 0 4 0-8 C 4 0 -8 0 4 5.9 C4 5-9 C 5 0-1 0 0 5 5-1 1 0 6 0-1 2 0 65-1 3 0 7 0-1 4 0 调 压方 式无 励 磁 调压 有 载 调 压(采用饱和电抗器或有软分接开关)有载调压(采用有载分接开关)调 压 级 数5-71 9-2 7外附饱和电抗器容量 Wa r1 0 6 01 3 3 01 7 2 02 1 3 02 6 9 03 2 9 0直 流 控 制 电流 A4 06 08 0注1 表中所列额定容量为最高二次电压(即第一分接)下的数值.在其它情况下.变压器容量随二次电压成比例地降 低.Z 调压级数是指采用分接开关调压时的级数。当采用分接开关调压时。二次电压范围内的各级电压差债可相等，亦可不等。3 根据用户要求。可以供给双极串联电渣炉用变压器.二次侧设中点抽头，其引出线允许通过电流不小于额定电 流的1 5%.此时，二次侧可以恒功率输出，其恒功率输出范围由用户与制造厂协商确定.4 其它有载调压方式(如采用可控硅等)由用户与制造厂协商确定5电渣炉用变压器的额定参数和性能数据允许偏差应符 合表 2的规 定。项目偏差一总损耗十 l o%空 载 损 耗+1 5%一+1 5%空 载 电 流十 3 0 Y,短 路 阻 抗士 1 5%电压比 士1%当采用分接开关调压时，第一分接外的 其它分接为土2 写5.6 电 渣炉用变压器的 温升限值及冷却方式的标 志应符合G B 1 0 9 4.2 的 规定。5.7 电渣炉用变压器的绝缘水平应符合G B 1 0 9 4.3 的规定。5.8 电渣炉用变压器承受短路的能力应符合G B 1 0 9 4.5 的规定.5.9 电 渣炉用变压器储油柜的油位计、信号温度 计、铭牌、接地螺栓、箱底放油塞、有载 分接开关的操动机构等均不得放在二次侧。5.1 0 所有电渣 炉用变压器均应装有便于牵引的小 车，小车滚轮应能转向9 0 0，其轮距 或轨距应符合图1和表 3的规定.
