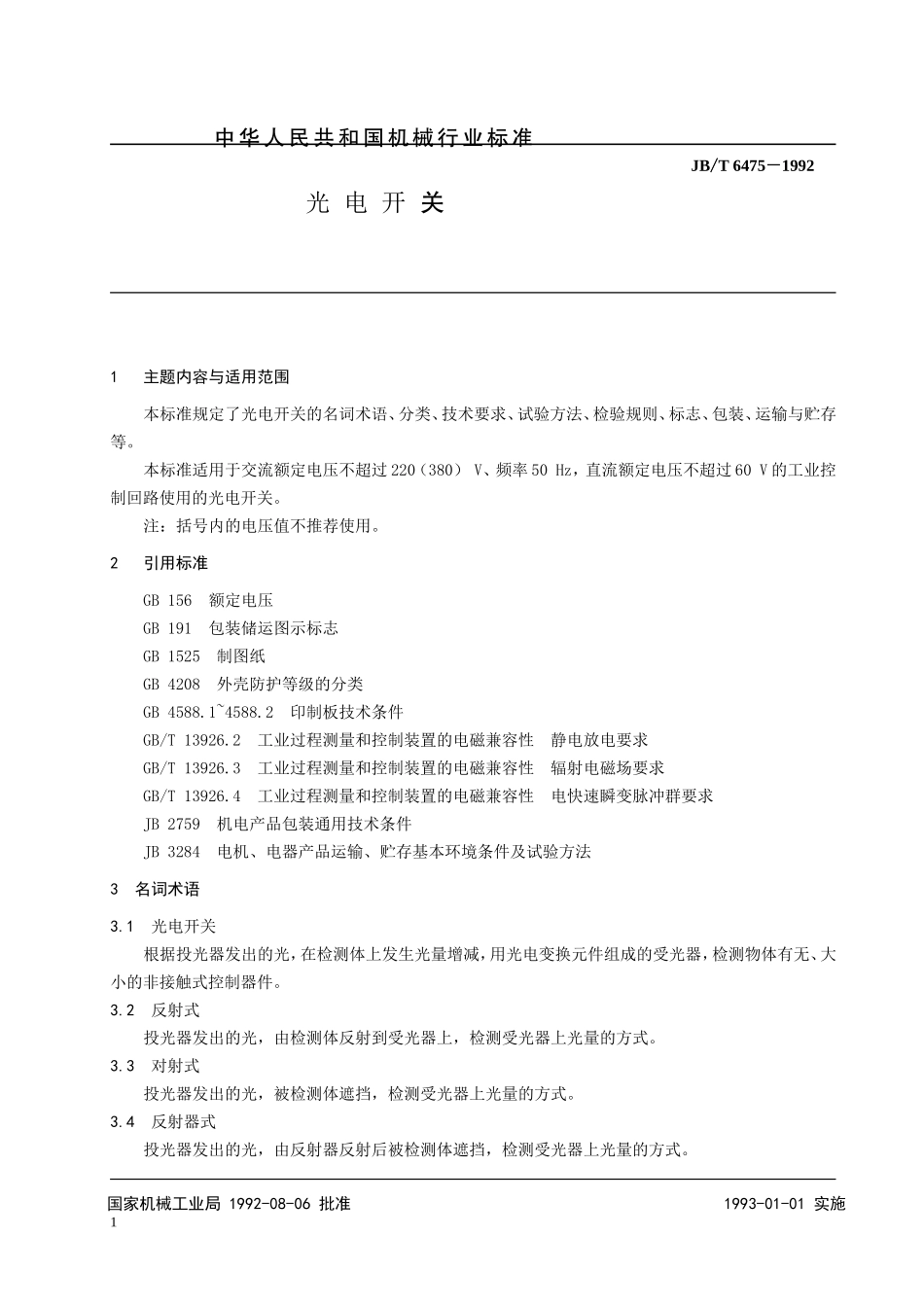

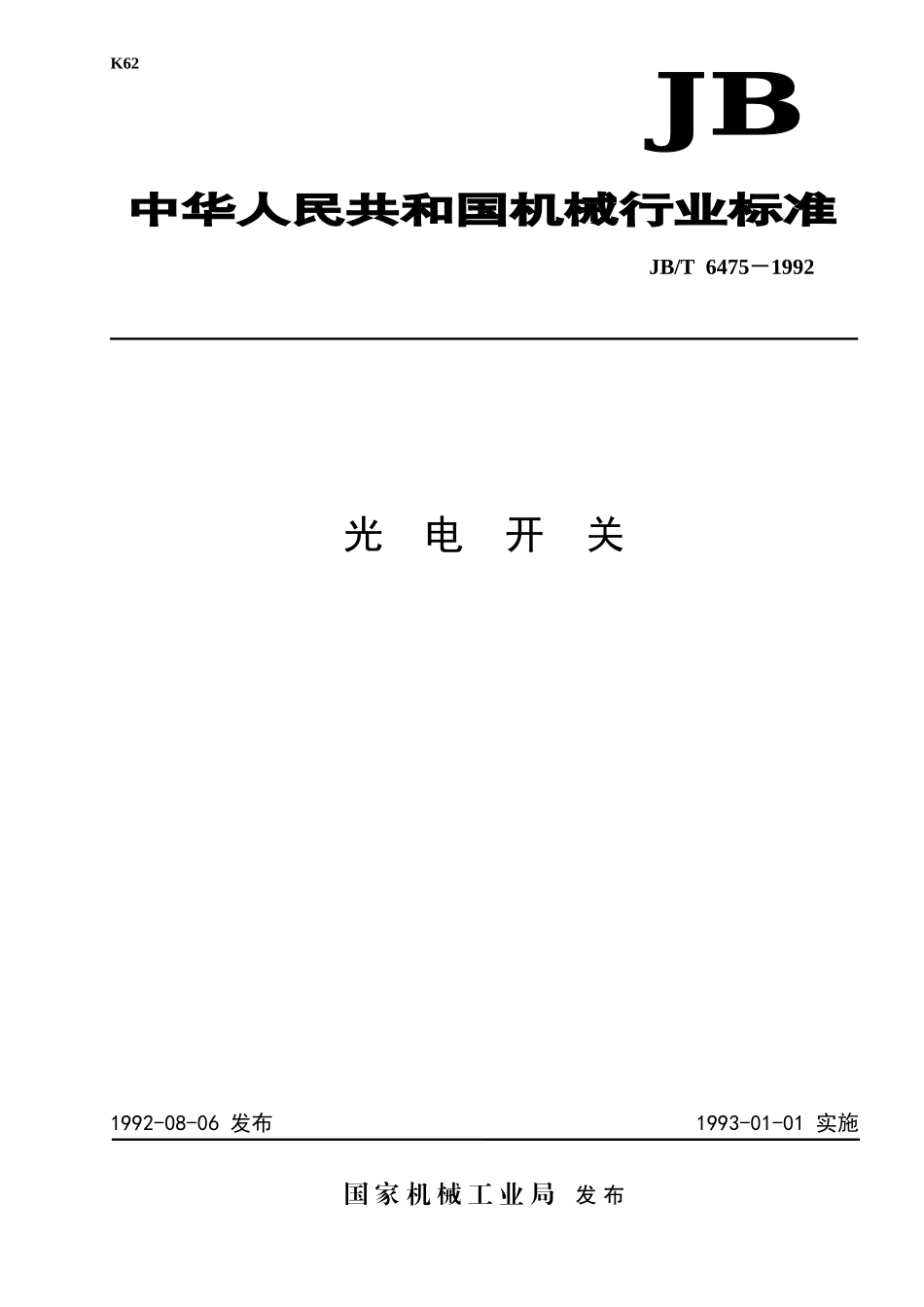

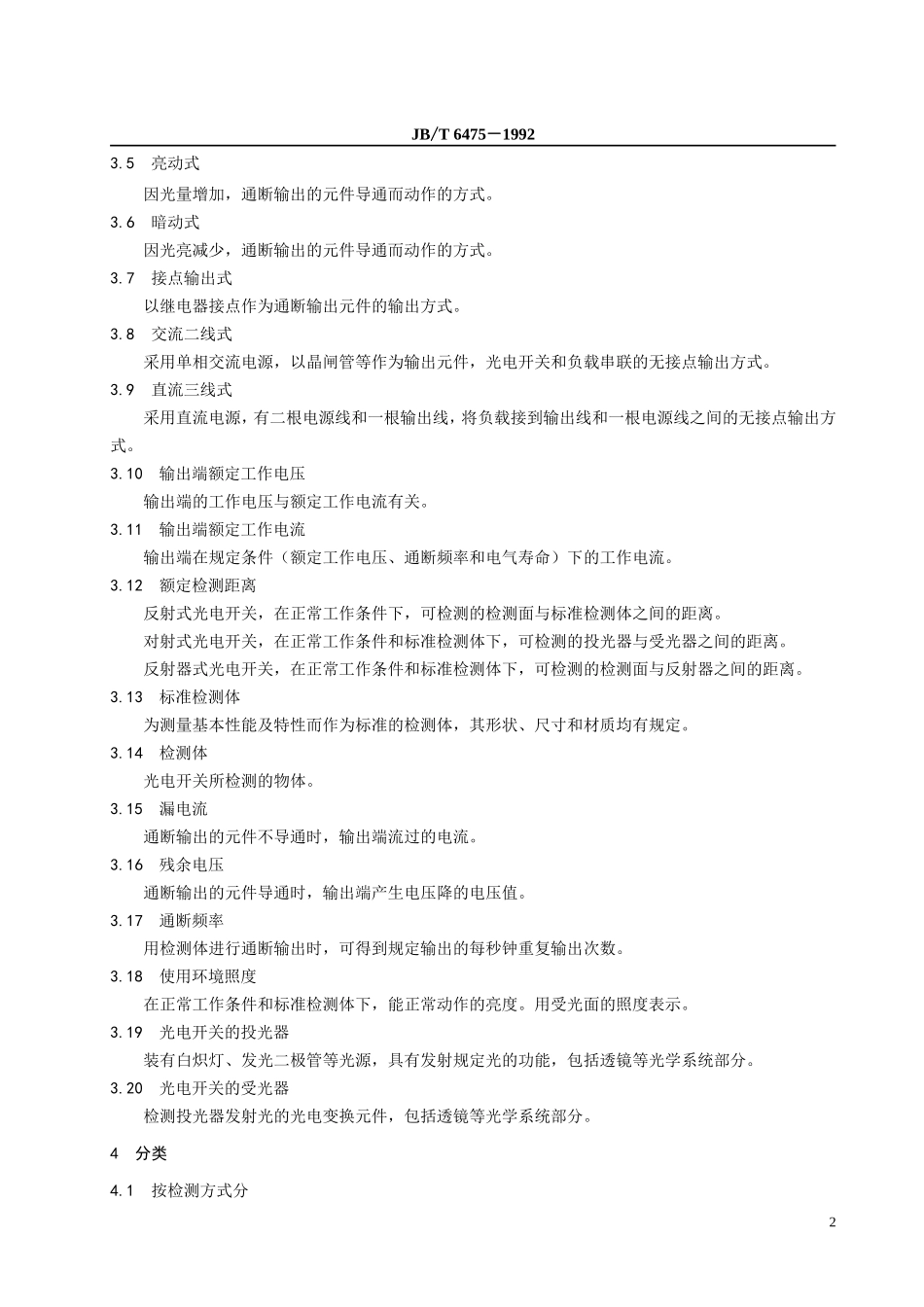

K62 JB/T6475－1992 光 电 开 关 1992-08-06 发布 1993-01-01 实施 国 家 机 械 工 业 局 发 布 JB/T 6475－1992 国家机械工业局 1992-08-06 批准 中华人民共和国机械行业标准 光 电 开 关 JB/T 6475－1992 1993-01-01 实施 19 1 主题内容与适用范围 本标准规定了光电开关的名词术语、分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。 本标准适用于交流额定电压不超过220（380） V、频率50 Hz，直流额定电压不超过60 V的工业控制回路使用的光电开关。 注：括号内的电压值不推荐使用。 2 引用标准 GB 156 额定电压 GB 191 包装储运图示标志 GB 1525 制图纸 GB 4208 外壳防护等级的分类 GB 4588.1~4588.2 印制板技术条件 GB/T 13926.2 工业过程测量和控制装置的电磁兼容性 静电放电要求 GB/T 13926.3 工业过程测量和控制装置的电磁兼容性 辐射电磁场要求 GB/T 13926.4 工业过程测量和控制装置的电磁兼容性 电快速瞬变脉冲群要求 JB 2759 机电产品包装通用技术条件 JB 3284 电机、电器产品运输、贮存基本环境条件及试验方法 3 名词术语 3.1 光电开关 根据投光器发出的光，在检测体上发生光量增减，用光电变换元件组成的受光器，检测物体有无、大小的非接触式控制器件。 3.2 反射式 投光器发出的光，由检测体反射到受光器上，检测受光器上光量的方式。 3.3 对射式 投光器发出的光，被检测体遮挡，检测受光器上光量的方式。 3.4 反射器式 投光器发出的光，由反射器反射后被检测体遮挡，检测受光器上光量的方式。 3.5 亮动式 因光量增加，通断输出的元件导通而动作的方式。 3.6 暗动式 因光亮减少，通断输出的元件导通而动作的方式。 3.7 接点输出式 以继电器接点作为通断输出元件的输出方式。 3.8 交流二线式 采用单相交流电源，以晶闸管等作为输出元件，光电开关和负载串联的无接点输出方式。 3.9 直流三线式 采用直流电源，有二根电源线和一根输出线，将负载接到输出线和一根电源线之间的无接点输出方式。 3.10 输出端额定工作电压 输出端的工作电压与额定工作电流有关。 3.11 输出端额定工作电流 输出端在规定条件（额定工作电压、通断频率和电气寿命）下的工作电流。 3.12 额定检测距离 反射式光电开关，在正常工作条件下，可检测的检测面与标准检测体之间的距离。 对射式光电开关，在正常工作条件和标准检测体下，可检测的投光器与受光器之间的距离。 反射器式光电开关，在正常工作条件和标准检测体下，可检测的检测面与反射器之间的距离。 3.13 标准检测体 为测量基本性能及特性而作为标准的检测体，其形状、尺寸和材质均有规定。 3.14 检测体 光电开关所检测的物体。 3.15 漏电流 通断输出的元件不导通时，输出端流过的电流。 3.16 残余电压 通断输出的元件导通时，输出端产生电压降的电压值。 3.17 通断频率 用检测体进行通断输出时，可得到规定输出的每秒钟重复输出次数。 3.18 使用环境照度 在正常工作条件和标准检测体下，能正常动作的亮度。用受光面的照度表示。 3.19 光电开关的投光器 装有白炽灯、发光二极管等光源，具有发射规定光的功能，包括透镜等光学系统部分。 3.20 光电开关的受光器 检测投光器发射光的光电变换元件，包括透镜等光学系统部分。 4 分类 4.1 按检测方式分 4.1.1 反射式 4.1.2 对射式 4.1.3 反射器式 4.2 按动作形式分 4.2.1 亮动式 4.2.2 暗动式 4.3 按输出形式分 4.3.1 接点输出式 4.3.2 交流二线式 4.3.3 直流三线式 4.4 按动作功能分 4.4.1 基本型 4.4.2 延时调节型 4.4.2.1 一次动作型 4.4.2.2 延时导通型 4.4.2.3 延时断开型 4.5 额定值 4.5.1 额定检测距离 光电开关的额定检测距离应优先从下列数值中选取： 1，2，3，5，10，20，30，50，100，200，300，500，700 mm 1，1.5，2，3，5，10，20，30，50，100，200，300，500 m 4.5.2 额定绝缘电压 光电开关的额定绝缘电压应优先从下列数值中选取： 交流：250 V 直流：60 V 4.5.3 额定电压 光电开关的额定电压应符合GB 156的规定，并优先从下列数值中选取： 交流：36，220 V 直流：12，24 V 4.5.4 额定频率 光电开关额定电压为交流时的额定频率为50 Hz。 4.5.5 接点输出端的额定工作电压和额定工作电流 光电开关接点输出端的额定工作电压和额定工作电流应优先从下列数值中选取： 交流额定工作电压：36，220 V 直流额定工作电压：12，24，48 V 交流或直流额定工作电流：0.1，0.2，0.3，0.5，1，2，3，5 A 4.5.6 无接点输出端的额定工作电压和额定工作电流 光电开关无接点输出端的额定工作电压和额定工作电流应优先从下列数值中选取： 交流额定工作电压：36，220 V 直流额定工作电压：12，24 V 交流或直流额定工作电流：10，20，30，50，100，200，300，500 mA 5 技术要求 5.1 正常工作条件 5.1.1 周围空气温度 周围空气温度上限不超过+40℃，24 h的平均值不超过+35℃，下限一般不低于－5℃。 注1：周围空气温度下限为－10℃或－25℃的工作条件，在订货时用户须向制造厂申明。 注2：周围空气温度上限超过+40℃或下限低于－25℃的工作条件，用户应与制造厂协商。 5.1.2 相对湿度 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，由于温度变化发行凝露的偶然情况必须采取特殊措施。 5.1.3 海拔 安装地点的海拔不超过2000 m。 5.1.4 安装条件 光电开关应按制造厂提供的使用说明书安装。 5.1.5 工作电源 工作时不会对其他设备的特性造成影响的电源，交流时为正弦波或近似正弦波，直流时允许含有少量脉动分量（例如三相全波整流电源）。 电压波动允许在额定电压的85%~110%范围之内。 5.2 结构要求 5.2.1 一般要求 光电开关应按规定程序批准的设计图样和技术文件制造，并满足下列要求： a. 电阻、电容、半导体等元器件应安装接线正确、牢固、无虚焊； b. 外壳及其他零件表面应光滑、平整，不得有气泡、毛刺、裂纹等缺陷； c. 以螺钉、铆钉紧固的导电部分应加以固封。对使用上会导致故障的绝缘层，应在清除后加以固紧； d. 紧固件应有防松措施； e. 金属部分应有防腐措施； f. 光学部分应易清扫； g. 交流额定电压超过36 V时，其金属外壳应设接地螺钉，并应有明显的符号标志； h. 投光器和受光器应易区别。 5.2.2 绝缘距离 光电开关的绝缘距离应根据潮湿、尘埃等环境条件、保护要求和使用场所的重要性，分成A、B、C三类，其电气间隙与爬电距离应不小于表1的规定。 表1 类 别 额定绝缘电压 Ui V 电 气 间 隙 mm 爬 电 距 离 mm A Ui≤60 0.5 0.5 60<Ui≤250 1 1.5 B Ui≤60 1 2 60<Ui≤250 2 3 C Ui≤60 2 3 60<Ui≤250 3 4 A类：在环境条件非常好（例如有空调的清洁室内），几乎没有污染的环境中工作的光电开关或在潮湿、尘埃等对性能几乎没有影响的环境中工作的有保护的光电开关，如封闭的防尘结构内部，有涂覆层的印制板等。 B类：在环境条件良好的情况下（如办公室、一般家庭、干净的电气室）工作的光电开关或不太受潮湿、尘埃等影响的环境中工作的有防护的光电开头，如简易的防尘结构内部、无涂覆层的印制板等。 C类：在一般环境条件下工作的光电开关或在绝缘结构上对潮湿、尘埃等已作考虑的光电开关，如继电器、操作开关、接线座等。 5.2.3 印制板 光电开关中所用的印制板应符合GB 4588.1~4588.2的规定。 5.2.4 引出线长度 光电开关的引出线长度应优先从下列数值中选取： 0.5，1，2，3 m 注：用户如需引出线长度3 m以上时，可向制造厂申明。 5.2.5 引出线颜色 接点输出式的引出线颜色应符合表2的规定。 表2 类 别 投光器或受光器 电源（L1） 电源（L2） 输 出 线 反射式 投、受光器 红 黑 白、棕、兰 对射式 受光器 投光器 — 交流二线式的引出线颜色应符合表3的规定。 表3 类 别 投光器或受光器 电源（L1） 电源（L2） 输 出 线 反射式 投、受光器 — 黑 白 对射式 受光器 投光器 红 — 直流三线式的引出线颜色应符合表4的规定。 表4 类 别 投光器或受光器 电源（+） 电源（－） 输 出 线 反射式 投、受光器 红 黑 白 对射式 受光器 投光器 — 注1：接点输出式的直流电源光电开关，电源线的正极为红色，负极为黑色。输出线的颜色依次为白、棕、兰。 注2：电源线（L1）适用于不接零线或中性线的场合，电源线（L2）适用于接零线或中性线的场合。 5.2.6 动作指示 光电开关应设置工作状态变化的指示灯，其动作指示应明显、美观且不影响安装及使用。 5.3 性能要求 5.3.1 动作性能 在额定检测距离时，电源电压在额定电压85%~110%范围内变化，其动作应正常。 5.3.2 延时性能 5.3.2.1 延时功能 光电开关的延时功能应符合图1的要求。 5.3.2.2 延时时间 光电开关的延时时间t（见图1）应可在规定的时间范围内调节，其最小值及最大值应优先从下列数值中选取： 最小值：0.1，0.2，0.5，1，2，3，5 s 最大值：1，2，5，10，20，30 s 输入信号 基本型 t t 一次动作型 t t 延时导通型 t t 延时断开型 t t 图1 5.3.3 使用环境照度 光电开关应能承受使用环境照度（受光面照度）0 lx及下列优先数值，其动作应正常。 100，200，300，500，1000，2000，3000，5000，10000 lx 5.3.4 通断频率 光电开关的通断频率应优先从表5中选取，其动作应正常。 表5 次/s 输 出 形 式 通 断 频 率 接点输出式 1 2 5 10 交流二线式 直流
