HJ∕T 367-2007 环境保护产品技术要求 电磁管道流量计.pdf

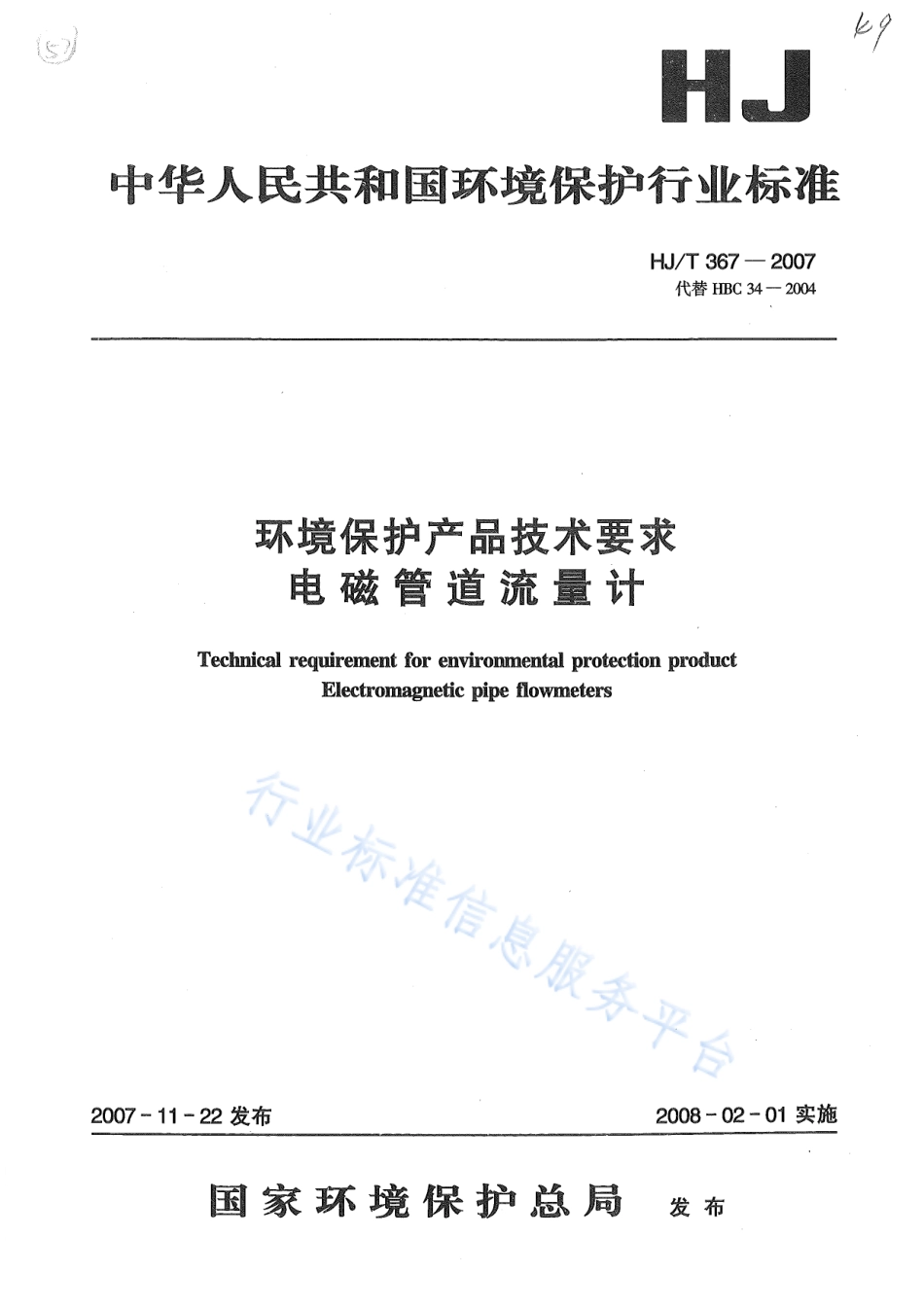

5H中华人民共和国环境保护行业标准HW/T367-2007代替HBC34一2004环境保护产品技术要求电磁管道流量计Technical requirement for environmental protection productElectromagnetic pipe flowmeters行业标准信息服务平台2007-11-22发布2008-02-01实施国家环境保护总局发布H/T367一2007前言为贯彻中华人民共和国水污染防治法，保障环境监测仪器质量，制定本标准。本标准规定了电磁管道流量计的技术要求、试验方法和检验规则等。自本标准实施之日起，电磁管道流量计(HBC34一2004)废止。本标准为指导性标准。本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（水污染治理委员会）、上海星空自动化仪表有限公司。本标准国家环境保护总局2007年11月22日批准。本标准自2008年2月1日起实施。本标准由国家环境保护总局解释。行业标准信息服务平台ivHJ/T367-2007环境保护产品技术要求电磁管道流量计1适用范围本标准规定了电磁管道流量计的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于测量封闭管道内不可压缩的水、污水（废水）的电磁流量传感器（以下简称传感器)与电磁流量转换器（以下简称转换器）组合的电磁流量变送器或电磁流量计（以下简称流量计）。应用于特殊场合的流量计（如防爆型电磁流量计、高压电磁流量计），除符合本标准外，还应满足相关的特殊要求。2规范性引用文件本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fe和导则：振动（正弦）GB4208-1993外壳防护等级(IP代码)GB/T13306标牌GB/T15464仪器仪表包装通用技术条件GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.5-1999电磁兼容试验和测量技术浪涌（冲击）抗扰度试验JB/T9234工业自动化仪表公称通径值系列JB/T9248电磁流量计JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法3分类产品分类应符合JB/T9248的规定。4技术要求4.1基本要求4.1.1流量计应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，当供需双方有技术协议时，则按双方的技术协议进行设计制造。4.1.2流量计的衬里材料、电极材料、外观、公称通径和流量测量范围均应符合JB/T9234的有关规定。4.1.3流量计的精确度等级和基本误差限应符合表1的规定。4.1.4输出信号a)直流电流信号：420mA;b)通讯信号：远程通讯接口，如RS485通讯接口；c)选择的输出信号：频率信号；直流电压信号。4.1.5基本功能要求a)流量计显示功能：能显示累积流量、瞬时流量和流向；b)数据贮存功能：累积流量至少保持30d;1
