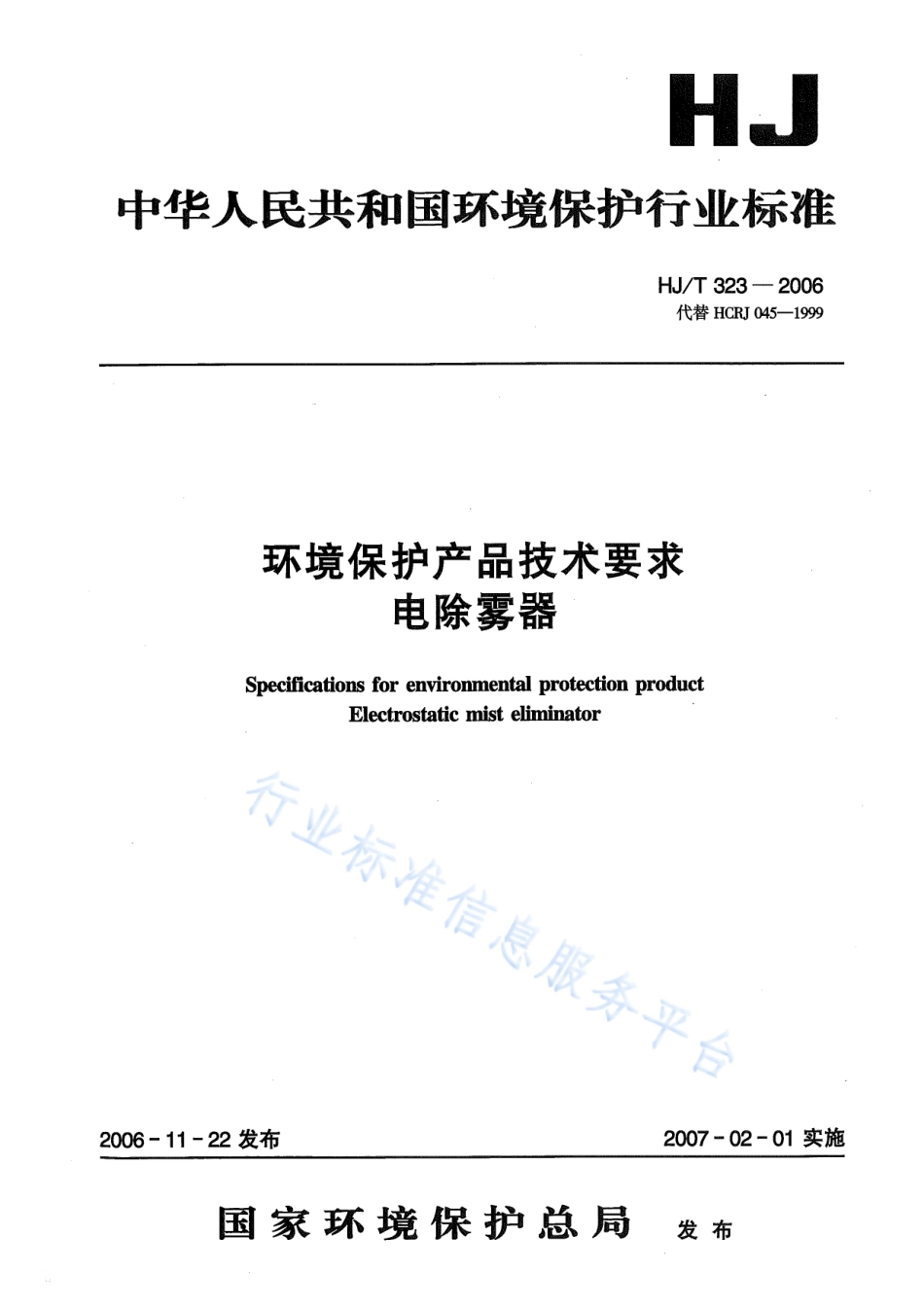

HJ∕T 323-2006 环境保护产品技术要求 电除雾器.pdf

HW/T323-2006环境保护产品技术要求电除雾器1适用范围本标准规定了电除雾器的分类与命名、要求、试验方法、检验规则、包装、运输和贮存。本标准适用于有色冶金、化工制酸、焦化和其他煤气净化工艺中去除酸雾、焦油的电除雾器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB/T191包装储运图示标志GB/T4454硬聚氯乙烯板材GB/T6388运输包装收发货标志GB/T13527.1软聚氯乙烯管（流体输送用）GB/T13527.2软聚氯乙烯管（电线绝缘用）GB/T13931电除尘器性能测试方法HG23一1989铅衬里化工设备JB4730一1994压力容器无损检测JB/T4735一1997钢制焊接常压容器JB/T8535一1997管式电除雾器B/T8704一1998蜂窝式电除焦油器3术语和定义下列术语和定义适用于本标准。3.1电除雾器指应用静电吸附原理，采用各种形式的收集极（阳极）与放电极（阴极）组成的用于分离并收集气体中的液态物质的装置。3.2标准状态指压力为100kPa,温度为0.（即273.15K)的状态。4分类与命名服务平4.1分类电除雾器可根据用途分为管式电除雾器（标记为DW)和蜂窝式电除焦油器（标记为FD)两类。4.2命名4.2.1管式电除雾器的命名和型号应符合JB/T8535一1997中3.3的规定。4.2.2蜂窝式电除焦油器的命名和型号应符合JB/T8704一1998中3.3的规定。29HJ/T323-20065.3.4电除雾器使用的钢材应符合CB150的规定。6试验方法6.1试验条件在现场工业性试验条件下进行。6.2试验状态在现场运行工作状况下进行测试。温度、压力为工况条件下实测数值。6.3试验方法6.3.1阴阳极间距安装误差、空载试验、本体阻力的测试方法按照GB/T13931中规定的相应方法进行。6.3.2酸雾测定暂按国家环境保护总局规定的方法执行。注：酸雾排放浓度的测定暂采用空气和废气监测分析方法（第四版）（中国环境科学出版社，2002年）中的方法，待国家方法标准颁布后，执行国家标准。6.3.3油雾漏风率的测定方法参照GB/T13931的规定进行。6.3.4平均无故障运行时间通过随机调查两个以上的用户确定。6.3.5接地电阻的测量按照CB/T13931的相关规定进行。7检验规则7.1检验分类电除雾器的检验分为出厂检验和型式检验两类。7.2出厂检验对主要部件，出厂检验项目及结果应分别符合5.1条和5.3条的规定。7.3型式检验有下列情况之一时，产品应进行型式检验：a)新产品投产；b)因材料或生产工艺重大改变，足以影响产品性能；c)连续停产两年以上恢复生产；d）正常生产三年e)国家质量监督机构提出检验要求。7.3.1检验项目a)出厂检验全部项目；b)材料供应商提供新的材料检验证明。7.3.2判定规则a)型式检验结果应符合第5章相应规定；b)任一检验项目不合格，应加倍抽样检验，如仍不合格，则被判定为不合格。8包装、运输和贮存8.1包装8.1.1本体成型加工的半成品件为裸装件，供现场配套安装的附件为箱装件，裸装与箱装都应执行CB/T191的相关规定，保证产品不受损伤和变形，并适合运输要求。8.1.2随机文件应包括：a）装箱单；b)产品合格证；31
