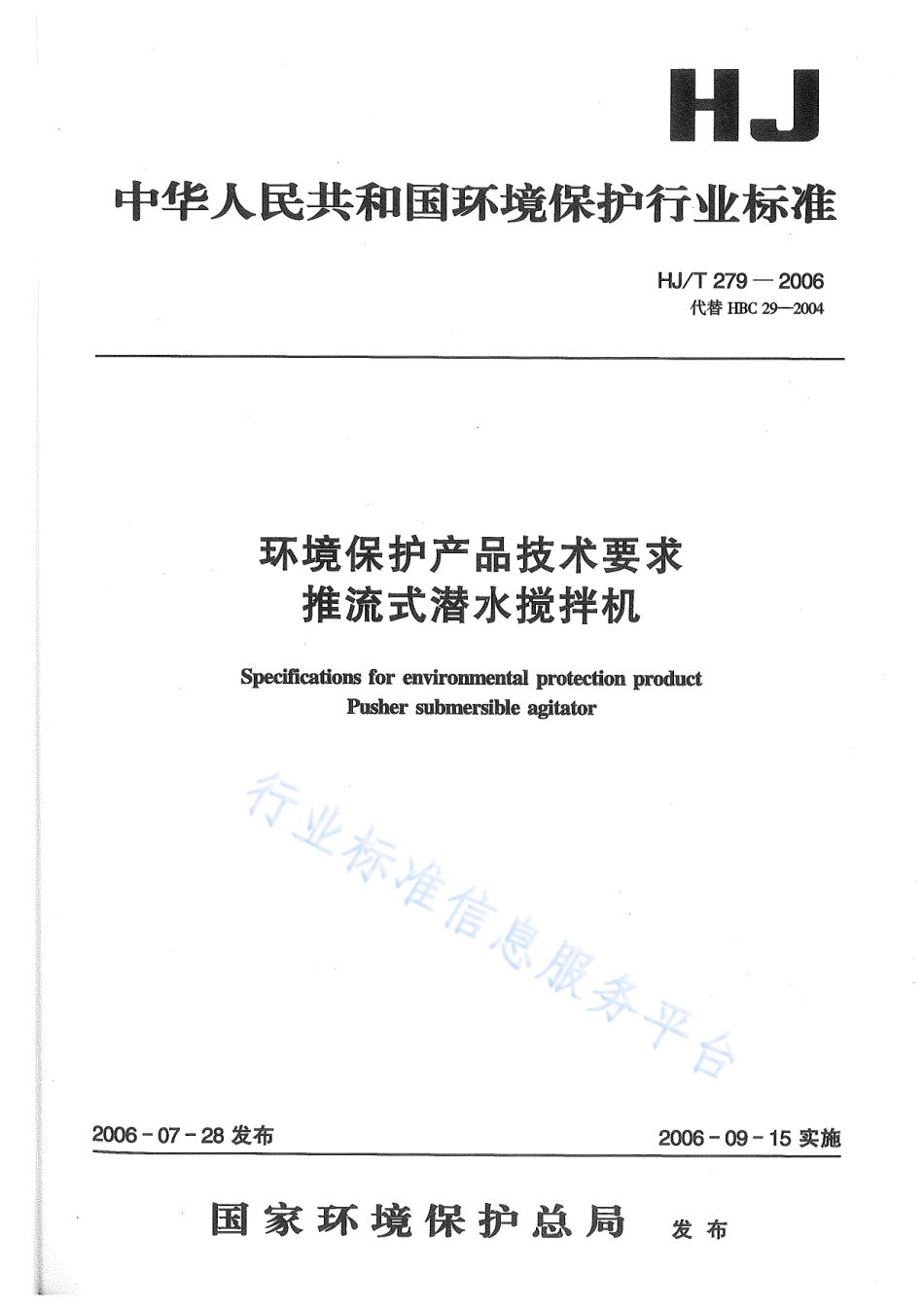

HJ∕T 279-2006 环境保护产品技术要求 推流式潜水搅拌机.pdf

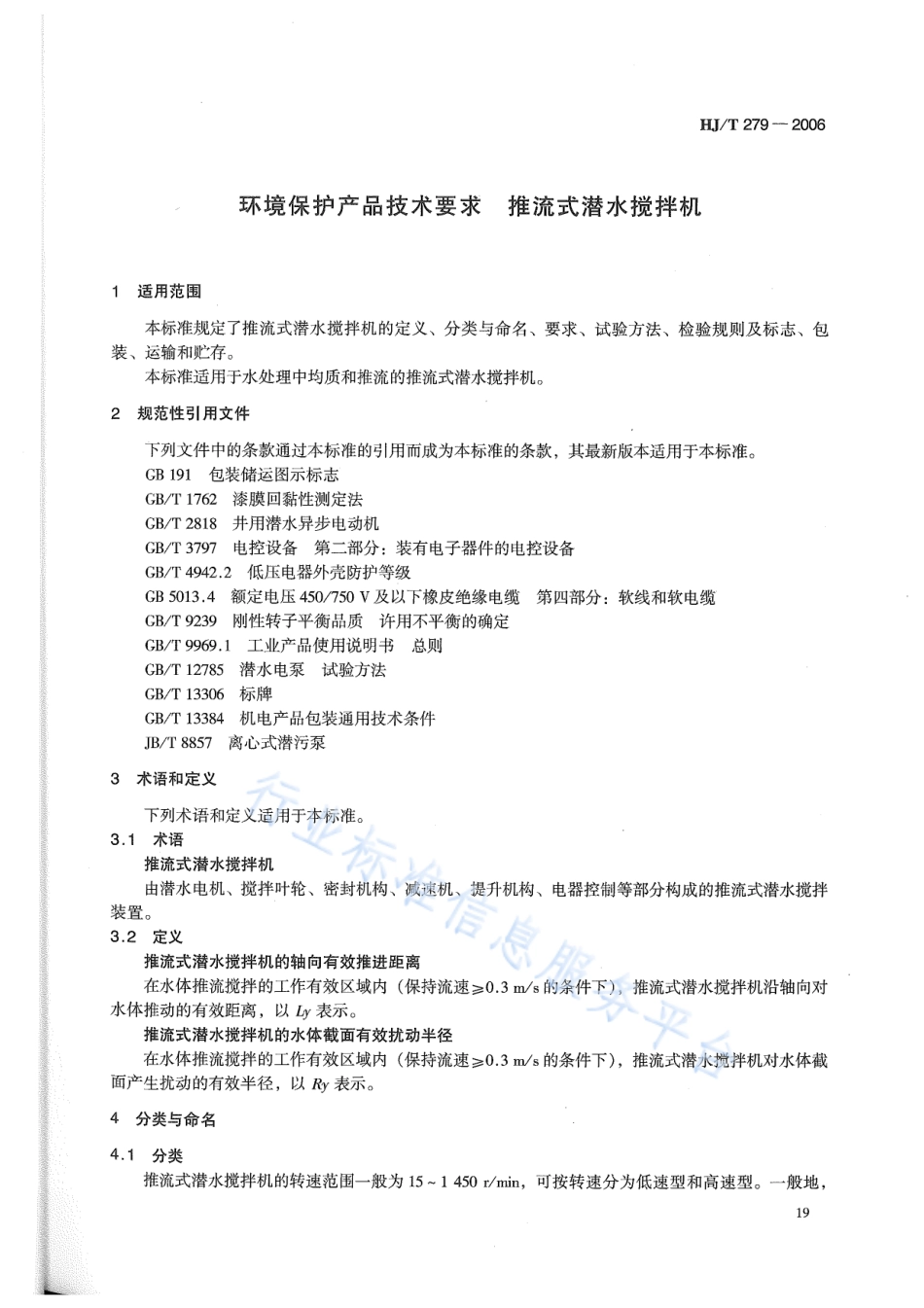

HJ/T279-2006环境保护产品技术要求推流式潜水搅拌机1适用范围本标准规定了推流式潜水搅拌机的定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输和贮存。本标淮适用于水处理中均质和推流的推流式潜水搅拌机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。GB191包装储运图示标志GB/T1762漆膜回黏性测定法GB/T2818井用潜水异步电动机GB/T3797电控设备第二部分：装有电子器件的电控设备GB/T4942.2低压电器外壳防护等级GB5013.4额定电压450/750V及以下橡皮绝缘电缆第四部分：软线和软电缆GB/T9239刚性转子平衡品质许用不平衡的确定GB/T9969.1工业产品使用说明书总则GB/T12785潜水电泵试验方法GB/T13306标牌GB/T13384机电产品包装通用技术条件B/T8857离心式潜污泵术语和定义下列术语和定义适用于本标准。3.1术语推流式潜水搅拌机由潜水电机、搅拌叶轮、密封机构、减速机、提升机构、电器控制等部分构成的推流式潜水搅拌装置。3.2定义推流式潜水搅拌机的轴向有效推进距离在水体推流搅拌的工作有效区域内（保持流速0.3/s的条件下），推流式潜水搅拌机沿轴向对水体推动的有效距离，以y表示。、D推流式潜水搅拌机的水体截面有效扰动半径在水体推流搅拌的工作有效区域内（保持流速0.3m/s的条件下），推流式潜水搅拌机对水体截面产生扰动的有效半径，以表示。4分类与命名4.1分类推流式潜水搅拌机的转速范围一般为151450r/mim,可按转速分为低速型和高速型。一般地，19HJ/T279-2006低速型：15120r/min;高速型：3001450r/mino4.2命名潜水搅拌机的命名和型号用汉语拼音字母和阿拉伯数字表示。电机功率，kW叶轮额定转速代号：高速一G、低速一D-叶轮直径，mm推流式潜水搅拌机示例：TQJ一250G一4指电机功率为4kW,叶轮直径250mm的高速型推流式潜水搅拌机。5要求5.1基本要求5.1.1推流式潜水搅拌机应符合本标准的规定，并按照经规定程序批准的图纸和技术文件制造。5.1.2工作环境推流式潜水搅拌机在下列条件下应能保证正常运行：a)搅拌介质温度为040；b)搅拌介质pH值为69；c)搅拌介质的密度不超过1150kg/m3;d)最大潜人水深不大于20m;e)使用电压（交流）380V20V。5.1.3材料5.1.3.1所有材料应耐腐蚀。5.1.3.2机座、端盖等材质的机械性能和耐腐蚀性能应不低于HT200牌号铸铁。5.1.3.3轴及外露紧固件材质的机械性能和耐腐蚀性能应不低于2C13牌号不锈钢。5.1.3.4叶轮应采用高强度、耐腐蚀的材质。如采用不锈钢材质，其机械性能和耐腐蚀性能不低于1Cr18Ni9。5.1.4外观5.1.4.1机身外表面应平整光滑、色泽一致。如采用涂覆时，涂层厚度应在150250m之间，且附着牢固。5.1.4.2推流式潜水搅拌机上应固定明显的红色转向标志，指示叶轮的旋转方向。5.1.4.3推流式潜水搅拌机的引出电缆应符合GB5013.4的规定。5.1.5叶轮5.1.5.1叶轮转动应灵活、平稳、无卡滞。5.1.5.2直径小于等于800mm的叶轮应做动平衡试验，直径大于800mm的叶轮应做静平衡试验，精度等级应符合GB/T9239中G6.3级的规定。5.1.5.3叶片表面应平整光洁，并对几何形状及尺寸进行检测。叶片的断面形状误差与名义尺寸偏差不得大于0.3%。5.1.6机械密封5.1.6.1推流式潜水搅拌机及其配套的潜水电机应采用双向机械密封结构。5.1.6.2潜水电机的机被密封性能应良好，无渗漏，防护等级应符合GB/T4942.2中P68级的规定，绝缘等级应符合GB/T12785中F级的规定。5.1.6.3推流式潜水搅拌机的机械密封性能应良好，内腔应能承受在0.2MPa下历时10mi的压力，无渗漏。5.1.7潜水电机20
