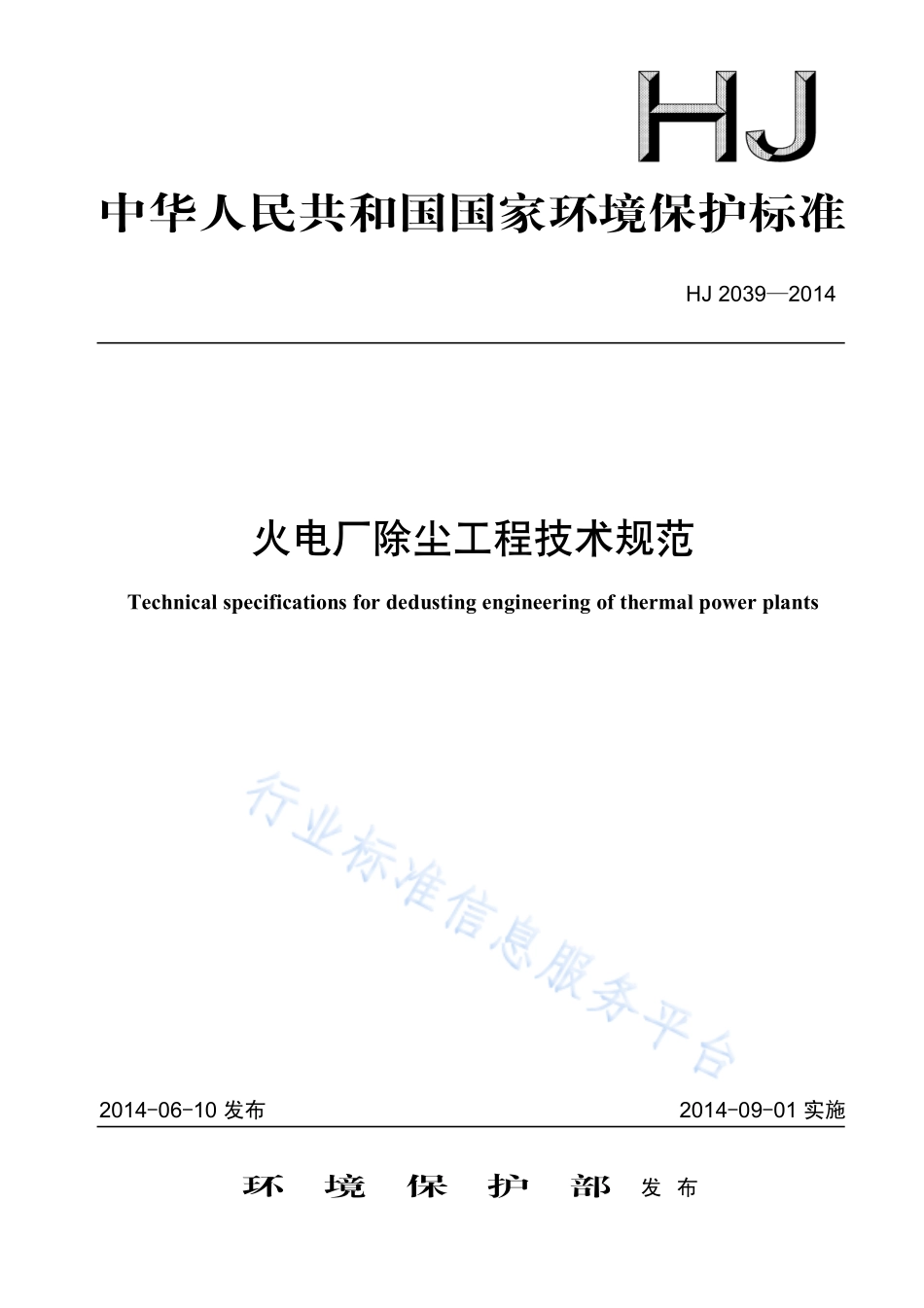

HJ 2039-2014 火电厂除尘工程技术规范.pdf

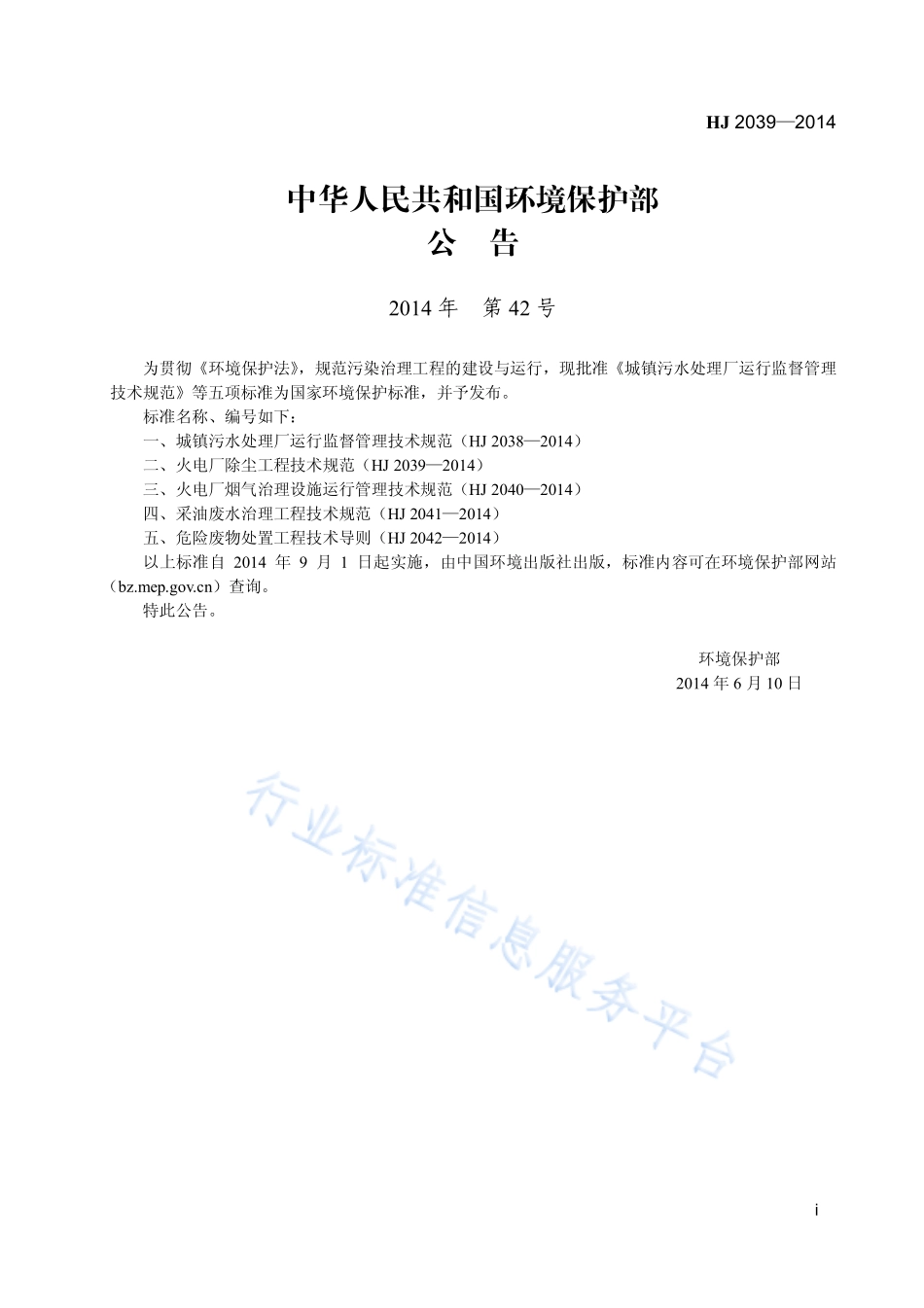

中华人民共和国国家环境保护标准 HJ 20392014 火电厂除尘工程技术规范 Technical specifications for dedusting engineering of thermal power plants 2014-06-10 发布 2014-09-01 实施 环 境 保 护 部 发 布 HJ 20392014 i 中华人民共和国环境保护部 公 告 2014 年 第 42 号 为贯彻环境保护法，规范污染治理工程的建设与运行，现批准城镇污水处理厂运行监督管理技术规范等五项标准为国家环境保护标准，并予发布。标准名称、编号如下：一、城镇污水处理厂运行监督管理技术规范（HJ 20382014）二、火电厂除尘工程技术规范（HJ 20392014）三、火电厂烟气治理设施运行管理技术规范（HJ 20402014）四、采油废水治理工程技术规范（HJ 20412014）五、危险废物处置工程技术导则（HJ 20422014）以上标准自 2014 年 9 月 1 日起实施，由中国环境出版社出版，标准内容可在环境保护部网站（）查询。特此公告。环境保护部 2014 年 6 月 10 日 HJ 20392014 ii HJ 20392014 iii 目 次 前 言.iv 1 适用范围.1 2 规范性引用文件.1 3 术语和定义.3 4 污染物和污染负荷.4 5 总体要求.4 6 工艺设计.6 7 主要工艺设备.15 8 检测与过程控制.16 9 主要辅助工程.18 10 劳动安全、职业卫生与消防.20 11 施工与验收.22 12 运行和维护.22 附录 A（资料性附录）除尘器技术参数.26 附录 B（资料性附录）电除尘器选型步骤.28 附录 C（资料性附录）袋式除尘器选型步骤.29 附录 D（资料性附录）电除尘高压电源的特性及比较.30 附录 E（资料性附录）电除尘器高压高频电源技术要求.32 附录 F（资料性附录）电除尘器升压记录表.34 附录 G（资料性附录）电除尘器运行记录表.35 附录 H（资料性附录）袋式除尘器运行记录表.36 附录 I（资料性附录）电袋复合除尘器运行记录表.37 HJ 20392014 iv 前 言 为贯彻执行中华人民共和国环境保护法、中华人民共和国大气污染防治法，规范火电厂除尘工程建设和运行管理，改善大气环境质量，制定本标准。本标准规定了火电厂除尘工程的设计、施工、验收、运行和维护等技术要求。本标准为指导性文件。本标准为首次发布。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：北京市环境保护科学研究院、国电环境保护研究院、清华大学、浙江菲达环保科技股份有限公司、山东奥博环保科技有限公司、江苏新中环保股份有限公司、福建龙净环保股份有限公司。本标准环境保护部 2014 年 6 月 10 日批准。本标准自 2014 年 9 月 1 日起实施。本标准由环境保护部解释。HJ 20392014 1 火电厂除尘工程技术规范 1 适用范围 本标准规定了火电厂烟（粉）尘的治理原则和措施，以及除尘工程设计、施工、验收、运行和维护等技术要求。本标准适用于燃煤及煤矸石电厂的除尘工程，包括锅炉产生烟气的除尘工程和无组织排放过程（煤炭转运、贮存、破碎，脱硫剂的制备，灰渣去除及转运等过程）的除尘工程。可作为环境影响评价、工程设计与施工、建设项目竣工环境保护验收及建成后运行与管理的技术依据。燃用重油、生物质发电厂的烟（粉）尘治理及除尘工程可参照执行。2 规范性引用文件 本标准引用了下列文件或其中的条款。凡是未注明日期的引用文件，其最新版本适用于本标准。GB 2893 安全色 GB 2894 安全标志及其使用导则 GB 4053.1 固定式钢梯及平台安全要求 第 1 部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求 第 2 部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 第 3 部分：工业防护栏杆及钢平台 GB 4208 外壳防护等级（IP 代码）GB 7251.1 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验 成套设备 GB 12348 工业企业厂界环境噪声排放标准 GB 13223 火电厂大气污染物排放标准 GB 14048.1 低压开关设备和控制设备 第 1 部分：总则 GB 16297 大气污染物综合排放标准 GB 50007 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 GB 50010 混凝土结构设计规范 GB 50011 建筑抗震设计规范 GB 50014 室外排水设计规范 GB 50015 建筑给水排水设计规范 GB 50016 建筑设计防火规范 GB 50017 钢结构设计规范 GB 50018 冷弯薄壁型钢结构技术规范 GB 50019 采暖通风与空气调节设计规范 GB 50029 压缩空气站设计规范 GB 50033 建筑采光设计标准 GB 50040 动力机器基础设计规范 GB 50052 供配电系统设计规范 HJ 20392014 2 GB 50054 低压配电设计规范 GB 50057 建筑物防雷设计规范 GB 50140 建筑灭火器配置设计规范 GB 50187 工业企业总平面设计规范 GB 50217 电力工程电缆设计规范 GB 50229 火力发电厂与变电站设计防火规范 GB 50251 输气管道工程设计规范 GB 50660 大中型火力发电厂设计规范 GB/T 3797 电气控制设备 GB/T 3859.1 半导体变流器 通用要求和电网换相变流器 第 1-1 部分：基本要求规范 GB/T 3859.2 半导体变流器 通用要求和电网换相变流器 第 1-2 部分：应用导则 GB/T 6719 袋式除尘器技术要求 GB/T 7595 运行中变压器油质量 GB/T 11352 一般工程用铸造碳钢件 GB/T 16845 除尘器 术语 GB/T 50087 工业企业噪声控制设计规范 GBZ 1 工业企业设计卫生标准 GBZ 2.1 工作场所有害因素职业接触限值 第 1 部分：化学有害因素 GBZ 2.2 工作场所有害因素职业接触限值 第 2 部分：物理因素 GBZ 158 工作场所职业病危害警示标识 DL/T 387 火力发电厂烟气袋式除尘器选型导则 DL/T 461 燃煤电厂电除尘器运行维护导则 DL/T 514 电除尘器 DL/T 620 交流电气装置的过电压保护和绝缘配合 DL/T 1121 燃煤电厂锅炉烟气袋式除尘工程技术规范 DL/T 5035 火力发电厂采暖通风与空气调节设计技术规程 DL/T 5044 电力工程直流系统设计技术规程 DL/T 5072 火力发电厂保温油漆设计规程 DL/T 5121 火力发电厂烟风煤粉管道设计技术规程 DL/T 5137 电测量及电能计量装置设计技术规程 HJ/T 284 环境保护产品技术要求 袋式除尘器用电磁脉冲阀 HJ/T 320 环境保护产品技术要求 电除尘器高压整流电源 HJ/T 321 环境保护产品技术要求 电除尘器低压控制电源 HJ/T 324 环境保护产品技术要求 袋式除尘器用滤料 HJ/T 326 环境保护产品技术要求 袋式除尘器用覆膜滤料 HJ/T 327 环境保护产品技术要求 袋式除尘器 滤袋 HJ/T 328 环境保护产品技术要求 脉冲喷吹类袋式除尘器 HJ/T 329 环境保护产品技术要求 回转反吹袋式除尘器 HJ/T 330 环境保护产品技术要求 分室反吹类袋式除尘器 HJ/T 397 固定源废气监测技术规范 JB 10191 袋式除尘器 安全要求 脉冲喷吹类袋式除尘器用分气箱 JB/T 5845 高压静电除尘用整流设备试验方法 JB/T 5906 电除尘器 阳极板 HJ 20392014 3 JB/T 5911 电除尘器焊接件 技术要求 JB/T 5913 电除尘器 阴极线 JB/T 5916 袋式除尘器用电磁脉冲阀 JB/T 5917 袋式除尘器用滤袋框架技术条件 JB/T 6407 电除尘器设计、调试、运行、维护 安全技术规范 JB/T 7671 电除尘器 气流分布模拟试验方法 JB/T 8471 袋式除尘器安装技术要求与验收规范 JB/T 8532 脉冲喷吹类袋式除尘器 JB/T 8536 电除尘器 机械安装技术条件 JB/T 9535 户内户外防腐电工产品 环境技术要求 JB/T 9688 电除尘用晶闸管控制高压电源 JB/T 10341 滤筒式除尘器 JB/T 11267 顶部电磁锤振打电除尘器 建设项目竣工环境保护验收管理办法（国家环境保护总局令 第 13 号）3 术语和定义 GB/T 16845 界定的术语和定义及下列术语和定义适用于本标准。3.1 除尘工程 dust removal engineering 治理烟（粉）尘污染的工程，由烟道、除尘器、风机以及系统辅助装置组成。3.2 卸、输灰系统 ash discharging and transportation system 将除尘器收集的烟尘输送至指定地点的成套装置。3.3 标准状态 standard condition 烟气在温度为 273.15 K，压力为 101.325 kPa 时的状态，简称“标态”。本标准中所规定的大气污染物浓度均指标准状态下干烟气的数值。3.4 低低温电除尘器 low low temperature ESP 通过低温省煤器或 MGGH 降低电除尘器入口烟气温度至酸露点以下，最低温度应满足湿法脱硫系统工艺温度要求的电除尘器。3.5 湿式电除尘器 wet ESP 利用液体清洗收尘极的电除尘器。3.6 电袋复合除尘器 electrostatic-fabric integrated precipitator 静电除尘和过滤除尘机理结合的一种复合除尘器。3.7 锅炉最大连续工况 boiler maximum continuous rating 锅炉最大连续蒸发量下的工况，简称 BMCR 工况。HJ 20392014 4 3.8 锅炉经济运行工况 boiler economic continuous rating 锅炉经济蒸发量下的工况，对应于汽轮机机组热耗保证工况，简称 BECR 工况。4 污染物和污染负荷 4.1 污染物 4.1.1 火电厂的烟（粉）尘主要包括火电厂锅炉燃烧过程产生的烟尘以及无组织排放的粉尘。4.1.2 火电厂锅炉烟气的主要成分包括：SO2、SO3、NOx、O2、CO2、CO、N2、H2O 及烟尘等。4.1.3 火电厂锅炉烟尘的主要化学成分包括：Na2O、Fe2O3、K2O、SO3、Al2O3、SiO2、CaO、MgO、P2O5、Li2O、TiO2等。4.1.4 无组织排放粉尘主要包括火电厂的煤炭转运、贮存、破碎，脱硫剂的制备以及灰渣去除及转运等过程中产生的粉尘。4.2 污染负荷 4.2.1 根据工程设计需要，需收集火电厂锅炉含尘气体理化性质等原始资料，主要包括：a）锅炉的烟气量（正常量、最大量）；b）烟气温度及变化范围（最高温度、正常温度、露点温度）；c）含尘浓度（实际工况浓度、标态、O2含量为 6%的干烟气浓度）；d）烟气成分（SO2、SO3、NOx、O2、CO2、CO、H2O 等）及浓度；e）烟气含湿量、相对湿度；f）烟尘化学成分（Na2O、Fe2O3、K2O、SO3、Al2O3、SiO2、CaO、MgO、P2O5、Li2O、TiO2等）；g）烟尘比电阻（包括实验室和工况）、粒度、真密度、堆积密度、黏附性等。4.2.2 已建锅炉加装或改造除尘系统时，其设计工况和校核工况宜根据除尘系统入口处的实测烟气参数确定，并考虑燃料的变化趋势。4.2.3 无组织排放粉尘负荷宜根据实际需要来设定所需除尘排风量。4.3 除尘效果 4.3.1 烟尘排放浓度应符合 GB 13223 的规定。4.3.2 无组织排放的粉尘浓度应符合 GB 16297 的规定。5 总体要求 5.1 一般规定 5.1.1 烟气除尘工程 5.1.1.1 火电厂应加强燃料管理与配比，尽可能保证
