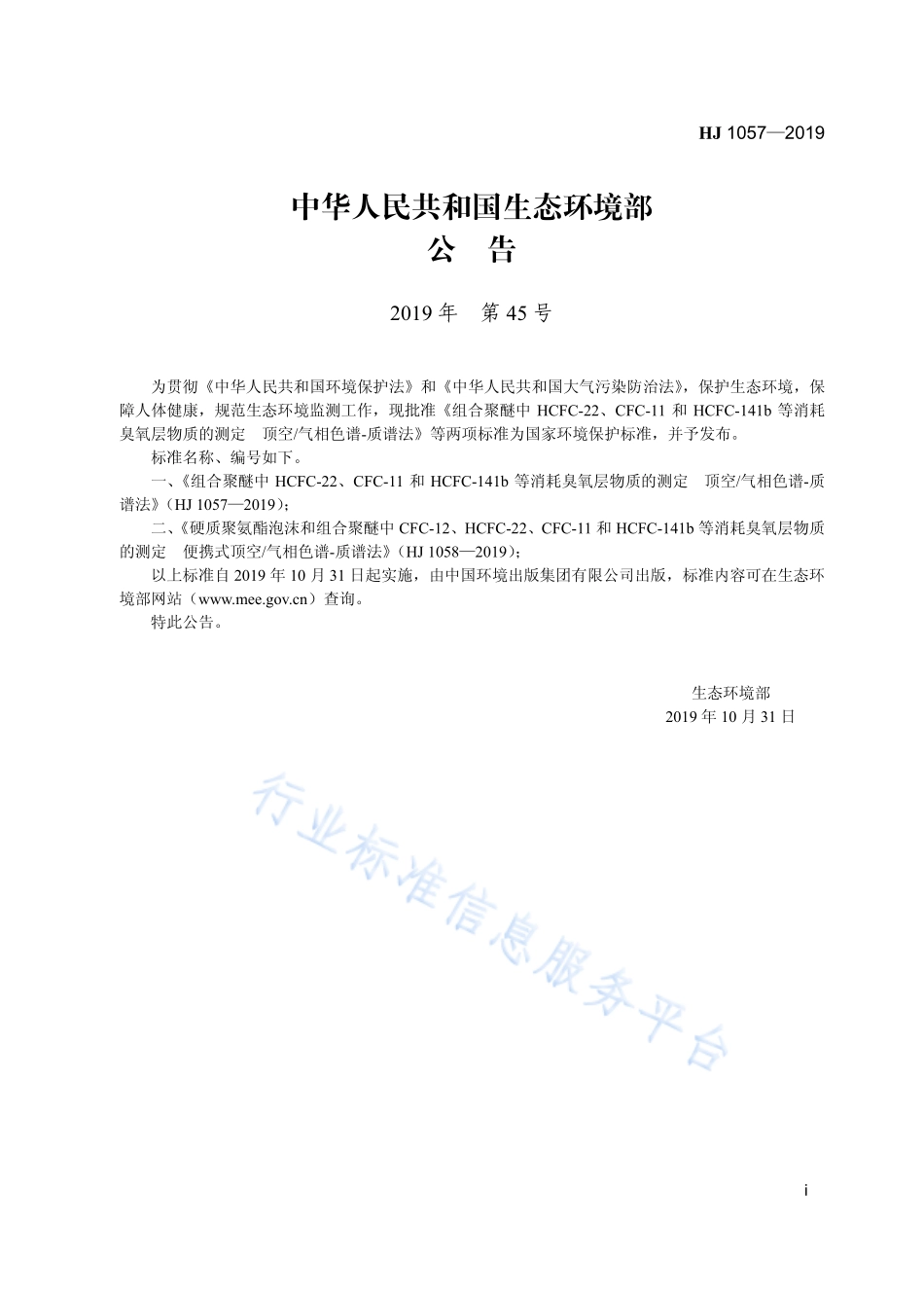

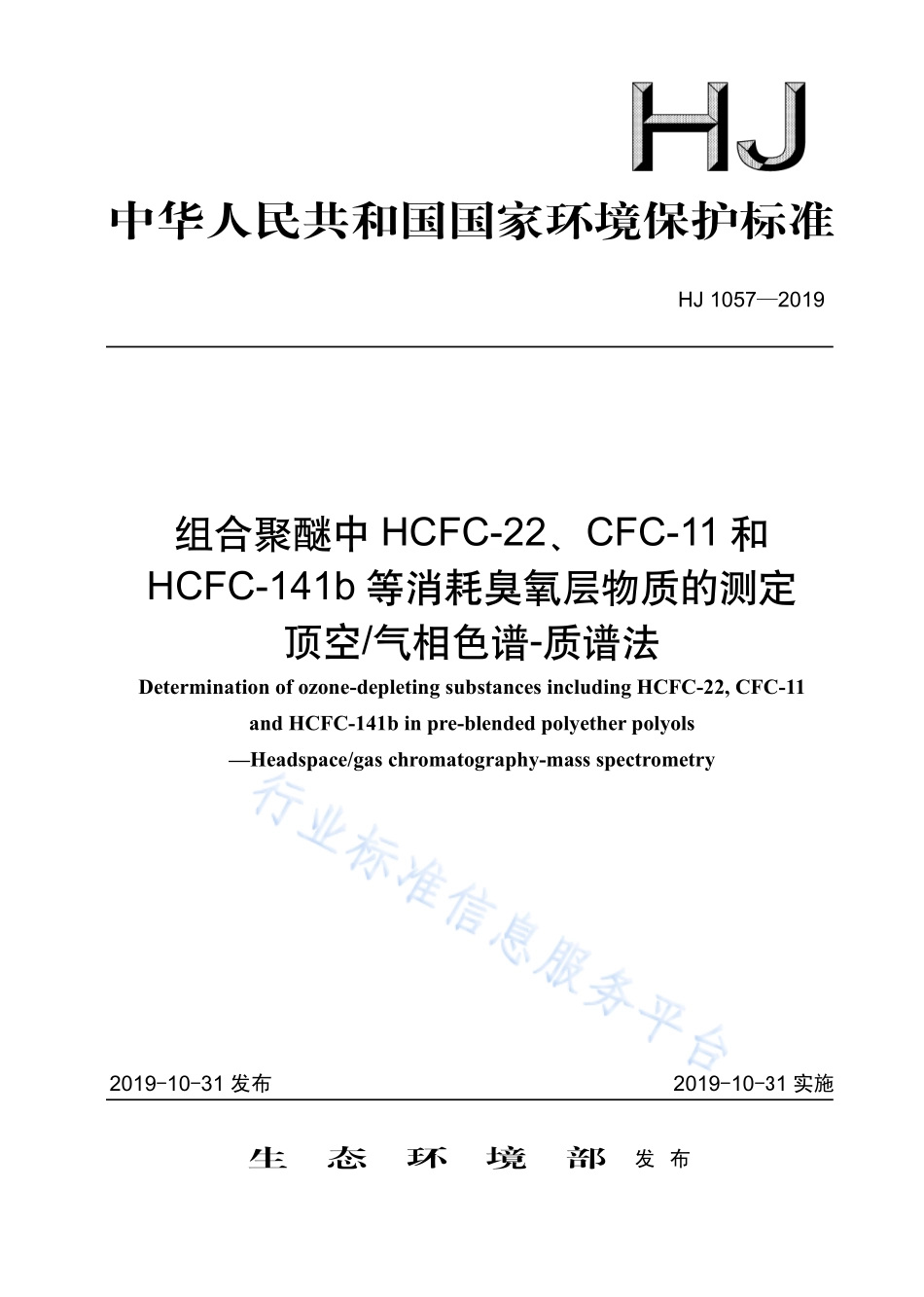

中华人民共和国国家环境保护标准 HJ 10572019 组合聚醚中 HCFC-22、CFC-11 和HCFC-141b 等消耗臭氧层物质的测定 顶空/气相色谱-质谱法 Determination of ozone-depleting substances including HCFC-22,CFC-11 and HCFC-141b in pre-blended polyether polyols Headspace/gas chromatography-mass spectrometry 2019-10-31 发布 2019-10-31 实施 生 态 环 境 部 发 布 HJ 10572019 i 中华人民共和国生态环境部 公 告 2019 年 第 45 号 为贯彻中华人民共和国环境保护法和中华人民共和国大气污染防治法，保护生态环境，保障人体健康，规范生态环境监测工作，现批准组合聚醚中 HCFC-22、CFC-11 和 HCFC-141b 等消耗臭氧层物质的测定 顶空/气相色谱-质谱法等两项标准为国家环境保护标准，并予发布。标准名称、编号如下。一、组合聚醚中 HCFC-22、CFC-11 和 HCFC-141b 等消耗臭氧层物质的测定 顶空/气相色谱-质谱法（HJ 10572019）；二、硬质聚氨酯泡沫和组合聚醚中 CFC-12、HCFC-22、CFC-11 和 HCFC-141b 等消耗臭氧层物质的测定 便携式顶空/气相色谱-质谱法（HJ 10582019）；以上标准自 2019 年 10 月 31 日起实施，由中国环境出版集团有限公司出版，标准内容可在生态环境部网站（）查询。特此公告。生态环境部 2019 年 10 月 31 日 HJ 10572019 iii 目 次 前 言.iv 1 适用范围.1 2 方法原理.1 3 术语和定义.1 4 试剂和材料.1 5 仪器和设备.2 6 样品.2 7 分析步骤.3 8 结果计算与表示.4 9 精密度和准确度.5 10 质量保证和质量控制.5 11 废物处理.6 12 注意事项.6 附录 A（资料性附录）参考色谱图.7 附录 B（资料性附录）目标组分定量和定性离子.8 附录 C（资料性附录）方法精密度和准确度.9 HJ 10572019 iv 前 言 为贯彻中华人民共和国环境保护法和中华人民共和国大气污染防治法，保护生态环境，保障人体健康，规范组合聚醚中 HCFC-22、CFC-11 和 HCFC-141b 等消耗臭氧层物质的测定方法，制定本标准。本标准规定了测定组合聚醚中 HCFC-22、CFC-11 和 HCFC-141b 等消耗臭氧层物质的顶空/气相色谱-质谱法。本标准的附录 A、附录 B 和附录 C 均为资料性附录。本标准为首次发布。本标准由生态环境部生态环境监测司、法规与标准司组织制订。本标准起草单位：中国环境监测总站。本标准验证单位：国家环境分析测试中心、浙江省环境监测中心、山东省生态环境监测中心、广东省环境监测中心和重庆市生态环境监测中心。本标准生态环境部 2019 年 10 月 31 日批准。本标准自 2019 年 10 月 31 日起实施。本标准由生态环境部解释。HJ 10572019 1 组合聚醚中 HCFC-22、CFC-11 和 HCFC-141b 等 消耗臭氧层物质的测定 顶空/气相色谱-质谱法 警告：本方法使用的标准品为易挥发的有毒化学品，溶液配制过程应在通风橱内进行；操作时应按照要求佩戴防护器具，避免吸入或接触皮肤和衣物。1 适用范围 本标准规定了测定组合聚醚中二氟一氯甲烷（HCFC-22）、一氟三氯甲烷（CFC-11）和一氟二氯乙烷（HCFC-141b）等消耗臭氧层物质的顶空/气相色谱-质谱法。本标准适用于组合聚醚中 HCFC-22、CFC-11 和 HCFC-141b 等消耗臭氧层物质的测定。当取样量为 1g 时，本标准测定 HCFC-22、CFC-11 和 HCFC-141b 的方法检出限均为 0.2 g/g，测定下限均为 0.8 g/g。2 方法原理 在一定温度条件下，顶空瓶内样品中的目标组分向液上空间挥发，产生一定的蒸汽压并达到气液两相动态平衡。气相中的目标组分经气相色谱分离，质谱检测器检测。通过与标准物质保留时间和质谱图相比较进行定性，内标法定量。3 术语和定义 下列术语和定义适用于本标准。3.1 组合聚醚 pre-blended polyether polyols 混合物，由单体聚醚、发泡剂、交联剂、催化剂、匀泡剂等多种组分混合而成。生产硬质聚氨酯泡沫的双组分原料之一，俗称白料。3.2 消耗臭氧层物质 ozone-depleting substances 对臭氧层有破坏作用并列入中国受控消耗臭氧层物质清单的化学品。4 试剂和材料 除非另有说明，分析时均使用符合国家标准的分析纯试剂。实验用水为不含目标组分的二次蒸馏水或通过纯水设备制备的水。4.1 甲醇（CH3OH）：色谱纯。HJ 10572019 2 4.2 一氟三氯甲烷（CFC-11）标准溶液：（CFCl3）=200 mg/L，溶剂为甲醇，市售有证标准溶液。4.3 一氟二氯乙烷（HCFC-141b）标准溶液：（CH3CFCl2）=200 mg/L，溶剂为甲醇，市售有证标准溶液。4.4 二氟一氯甲烷（HCFC-22）标准溶液：（CHF2Cl）=200 mg/L，溶剂为甲醇，市售有证标准溶液。4.5 内标标准溶液：（CH2BrCl）=2 000 mg/L，溶剂为甲醇，市售有证标准溶液。4.6 4-溴氟苯（BFB）：=25 mg/L，溶剂为甲醇，市售有证标准溶液。4.7 载气：氦气，纯度99.999%。5 仪器和设备 5.1 气相色谱-质谱仪：色谱部分具有分流/不分流进样口，可程序升温；质谱部分具有 70 eV 电子轰击（EI）电离源，配 NIST 质谱图库，具有全扫描（SCAN）和选择离子（SIM）扫描、手动/自动调谐、数据采集、定量分析及谱库检索等功能。5.2 顶空进样器：加热温度控制范围在室温至 120可调，温度控制精度为1。5.3 色谱柱：多孔层开管毛细管柱，60 m0.32 mm。固定相为键合硅胶，或其他等效毛细管柱。5.4 分析天平：感量 0.000 1 g。5.5 采样瓶：40 ml 棕色螺口玻璃瓶，具聚四氟乙烯内衬的硅橡胶垫，或其他同类采样瓶。5.6 顶空进样瓶：玻璃顶空瓶（20 ml）、密封垫（聚四氟乙烯/硅橡胶材质）、密封盖（螺旋盖或一次性压盖），或与顶空进样器（5.2）配套的玻璃顶空瓶。5.7 气密性注射器：5 ml。5.8 玻璃比色管：10 ml。5.9 采样勺：长手柄金属材质。5.10 微量注射器：2500 l。5.11 容量瓶：A 级，10 ml。5.12 一般实验室常用仪器和设备。6 样品 6.1 样品采集和保存 每一批号的组合聚醚随机抽取 3 个包装单位进行样品采集；当包装单位少于 10 个时，可酌情抽取12 个包装单位进行样品采集。每个包装单位采集 2 份样品，1 份用于实验室分析，1 份作为留样保存。样品采集时，用采样勺（5.9）从原始存储容器中采集组合聚醚。然后，将采样勺中的样品沿采样瓶（5.5）瓶壁缓慢导入瓶中，直至充满不留空间。取样时应尽量避免或减少样品在空气中暴露。样品在常温避光密封条件下运输和保存，保存期限不超过 10 d。6.2 试样的制备 称取约 1 g（精确到 0.000 1 g）样品至玻璃比色管（5.8）中，用甲醇（4.1）定容至 10 ml 标线，摇匀。使用气密性注射器（5.7）吸取 5.0 ml 至顶空进样瓶（5.6）中，加入内标标准溶液（4.5）100 l 后，待测。6.3 空白试样的制备 用甲醇（4.1）代替样品，按照与试样制备（6.2）相同的步骤制备空白试样。HJ 10572019 3 7 分析步骤 7.1 仪器参考条件 7.1.1 顶空进样参考条件 取样针方式：加热平衡温度：60；加热平衡时间：10 min；取样针温度：70；进样体积：500 l。定量环方式：加热平衡温度：60；加热平衡时间：10 min；传输线温度：100；定量环温度：110；进样体积：500 l。7.1.2 气相色谱参考条件 进样口温度：240；载气：氦气（4.7）；进样模式：分流进样（分流比 101）；柱流量（恒流模式）：1.2 ml/min。程序升温：40保持 2.0 min，以 10/min 升至 150，再以 5/min 升至 200，保持 10.0 min。7.1.3 质谱参考条件 离子源：电子轰击（EI）源；离子源温度：230；离子化能量：70 eV；传输线温度：250；四极杆温度：150。扫描方式：全扫描（SCAN）。扫描范围：45180 u。灯丝关闭时间：19.0 min。参考条件下测定目标组分标准溶液得到的总离子流色谱图参见附录 A 中的图 A.1。7.2 校准 7.2.1 仪器性能检查 用微量注射器（5.10）移取 1.0 l 的 4-溴氟苯溶液（4.6），通过气相色谱进样口直接进样，或将 20 l的 4-溴氟苯溶液（4.6）加入到 5.0 ml 水中，通过顶空进样器（5.2）进样，经质谱仪分析，得到的4-溴氟苯的关键离子丰度应满足表 1 中的要求，否则需对质谱仪的参数进行调整或清洗离子源。表 1 4-溴氟苯关键离子丰度标准 质量 离子丰度标准 质量 离子丰度标准 50 质量 95 的 15%40%174 大于质量 95 的 50%75 质量 95 的 30%60%175 质量 174 的 5%9%95 基峰，100%相对丰度 176 质量 174 的 95%101%96 质量 95 的 5%9%177 质量 176 的 5%9%173 小于质量 174 的 2%7.2.2 校准曲线的绘制 用微量注射器（5.10）分别移取一定量的目标组分标准溶液（4.24.4）于一组容量瓶（5.11）中，用甲醇（4.1）定容至标线，摇匀。使用气密性注射器（5.7）分别吸取 5.0 ml 至顶空进样瓶（5.6）中，然后加入内标标准溶液（4.5）100 l，配制成目标组分含量分别为 5.00 g、10.0 g、20.0 g、50.0 g、100 g，内标物含量为 200 g 的混合标准系列（参考浓度）。按照仪器参考条件（7.1），由低含量到高含量依次测定，记录标准系列目标组分及内标的保留时间、定量离子的响应值。7.2.3 平均相对响应因子的计算方法 标准系列中第 i 点某目标组分的相对响应因子（RRFi），按照式（1）进行计算：ISISRRFiiiiAA=（1）HJ 10572019 4 式中：RRFi 标准系列中第 i 点某目标组分的相对响应因子；Ai 标准系列中第 i 点某目标组分定量离子的响应值；AISi 标准系列中第 i 点内标物定量离子的响应值；IS 标准系列中内标物的含量，g；i 标准系列中第 i 点某目标组分的含量，g。某目标组分的平均相对响应因子RRF，按照式（2）进行计算：1RRFRRFniin=（2）式中：RRF 某目标组分的平均相对响应因子；RRFi 标准系列中第 i 点某目标组分的相对响应因子；n 标准系列点数。7.2.4 校准曲线法 以目标组分含量与内标物含量的比值为横坐标，以目标组分定量离子响应值与内标物定量离子响应值的比值为纵坐标，绘制校准曲线。7.3 试样测定 试样（6.2）按照仪器参考条件（7.1）进行测定。如果试样中目标组分含量高于标准系列的最高点含量，应将试样适当稀释后测定，同时记录稀释倍数 D。7.4 空白试验 以甲醇（4.1）代替样品，按照与试样测定（7.3）相同的条件和步骤进行空白试样的测定。8 结果计算与表示 8.1 定性分析 根据样品中目标组分与标准系列中目标组分的保留时间和质谱图，对目标组分进行定性。8.1.1 保留时间定性 样品分析前，建立保留时间窗 t3S。t 为初始校准时各浓度级别目标组分的保留时间均值，S 为初始校准时各浓度级别目标组分保留时间的标准偏差。样品分析时，目标组分应在保留
