GB∕T 50349-2005 建筑给水聚丙烯管道工程技术规范.pdf

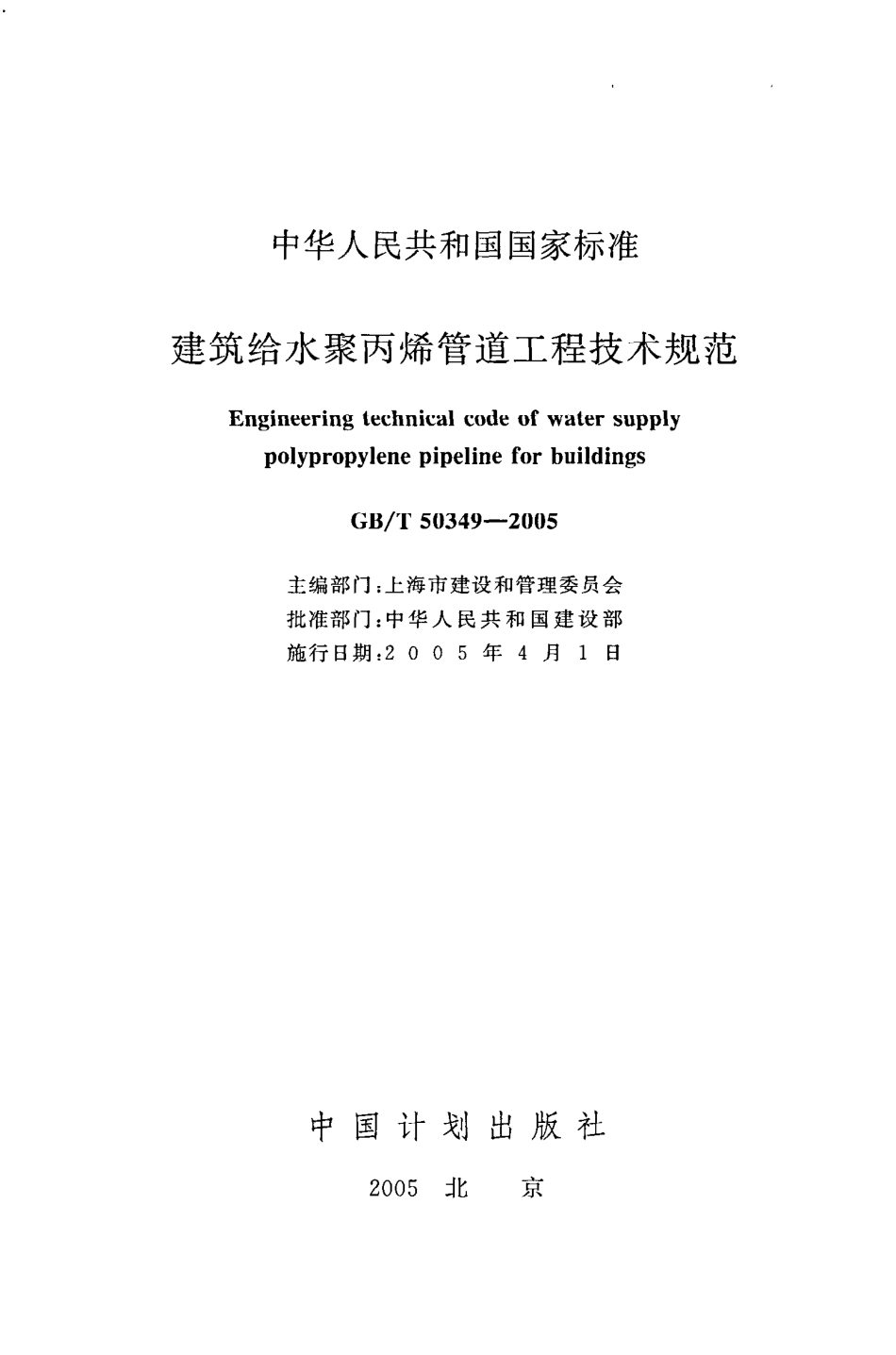

U D C中华人民共和 国 国家标准PG B/T建筑给水聚丙烯管道工程技术规范E ngineeringtechnicalcodeofw 应tersupplypolypropylenepipelineforbuildings2 0 0 5一0 2一2 3发布2 0 0 5一0 4一0 1实施二、一公少/、（火怎了卜、产、，华人民共和国建设部，华人民共和 国 国家质量 监督检验检疫总局联合发布月哥月翻中华人民共和国国家标准建筑给水聚丙烯管道工程技术规范E ngineeringtechnicalcodeof watersuP plypolypropylenepipelineforbuildingsG B/T5 0 3 4 9一2 0 0 5主编部 门：上海市建设和管理委员会批准部 门：中华 人民共和 国建 设 部施行日期：200 5年4月1日中国计 划出版 社2 0 0 5北京中华人民共和国国家标准建筑给水聚丙烯管道工程技术规范G B/T5 0 3 4 9一2 0 0 5上海市建设和管理委员会主编中国计划出版社 出版（地址：北京市西城 区木择地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0 X ll6 8毫米l/3 23.5印张88千字2。5年3月第一版2。5年3月第一次印刷印数l一2 0 1 0 0册统一书号：1 5 80 0 5 8.6 2 1定价：1 6.0 0元中华人民共和国建 设部公告第3 1 4号建设部关于发布国家标准建筑给水聚丙烯管道工程技术规范的公告现批准建筑给水聚丙烯管道工程技术规 范为国家标准，编号为G B/T5 0 3 4 9一2 0 0 5，自2 0 0 5年4月l日起实施。本规范由建设部标准定额研究所组织中国计划 出版社 出版发行。中华人民共和 国建设部二0 0 五年二月二十三 日目 U百本规范根据建设部建标（1 9 9 9)3 0 8号文关于印发“一九九九年工程建设 国家标准制定、修订计划”的通知的要求，由华东建筑设计研究院有限公司会同上海白蝶管业科技股份有限公司、上海材料研究所、上海市建筑科学研究院、上海康斯佳建材有限公司等单位共同编制而成的。在编制过程中，规范编制组认真总结了 国内近年来建筑给水聚丙烯管使用 中的经验 和教训，征求了有关生产、设计、施工、质检等单位和专家的意见，展开 了一定的调查研究，进行 了一些必要 的试验和 测 试，在 国家标准冷热水用 聚 丙烯 管道 系 统G B/T1 87 4 2一2 0 0 2的原则基础上编制的。本规 范供设计、施工、质检、验收等部门使用。本规范共分六章和二个附录。主要技术内容包括冷、热水管的选型、管道布置和敷设、管道变形计算和补偿、水力计算等。本规范由建设部负责管理，由华东建筑设计研究 院有限公司负责具体技术内容的解释。在执行 过 程中如 发 现需 要修改 和补充之 处，请将意 见 和 有关资料寄送华东建筑 设计研 究 院有限公 司（上 海市汉口路1 5 1号，邮政编 码2 0 0 0 0 2)，以供今 后修订时参考。本规范主编单位、参编单位和主要起草人：主 编 单 位：华东建筑设计研 究院有 限公 司参 编 单 位：上海 白蝶管业科技股份有 限公 司上海材料研究所上海市建筑科学研究院上海康斯佳建材有 限公 司主要起 草人：冯 旭东马信国陈龙英谭奕潘德琦倪士珠徐红越吴佳林倪治龙李小慧邱强许戎令2目次1总则 （1)2术语、符号 （2)2.1术语 （2)2.2符号 ，（3)3材料 （5)3.1一般规定 （5)3.2产品质量要求 （5)4设计 （1 1)4.1一般规定 （1 1)4.2管道布置和敷设 ，（1 2)4.3管道变形计算和补偿措施 （1 3)4.4管道水力计算 ，一（1 7)4.5防冻、隔热、保温和防结露 （1 8)5施工安装 （1 9)5.1一般规定 （1 9)5.2贮运 （2 0)5.3管道敷设 （2 0)5.4管道连接 （2 1)5.5支、吊架安装 （2 4)5.6试压 （2 5)5.7清洗、消毒 （2 6)5.8安全施工 （2 7)6检验与验收 ，（2 8)6.1一般规定 （2 8)16.2试压6.3验收附录A不同温度下管材允许的最大压力附录B水力计算表本规范用词说明附：条文说 明(2 8)(2 9)(3 0)(3 1)(84)(85)1总则1.0.1为在建筑给水 聚丙烯管道工程 的设计、施工及验收 中，做到技术先进、经济合理、安全卫生、确保质量，制定本规范。1.0.2本规范适用于新建、扩建、改建的工业与民用建筑内生活给水、热水和饮用净水管道系统的设计、施工及验收。建筑给水聚丙烯管道不得在建筑物内与消防给水管道相连。无规共聚 聚 丙烯（P P一R）管道系统 的设计压 力 不 宜大于1.O M P a，设计温度不应低于。且不 应高于7 0；耐冲击共聚聚丙烯（P P一B）管道 系统 的设计压 力 不 宜大于1.O M P a，设计温度不应低于0且不 应高于4 0。1.0.3本规范采用的聚丙烯管材、管件应符合国家标准冷热水用聚丙烯管道系统G B/T1 87 4 2的要求。1.0.4建筑给水聚丙烯管道工程的设计、施工及验收，除应符合本规范 的规定外，尚应符合国家及 行 业 现行的有关标准和规范的规定。2术语、符号2.1术语2.1.1无规共聚聚丙烯（P P-R)丙烯和另一种烯烃单体（或多种烯烃单体）共聚而成的无规共聚物，烯烃单体中无烯烃外的其他官能团。2.1.2耐冲击共聚聚丙烯（P P一B)也称为嵌段共聚聚丙烯，由均聚 聚丙烯P P一H和（或）无 规共聚聚丙烯P P-R与橡胶相形成的两相或多相 丙烯共聚物。橡胶相是由丙烯和另一种烯烃单体（或多种烯烃单体）的共聚物组成。该烯烃单体中无烯烃外的其他官能团。2.1.3管系列（S)pipeseries用以表示公称外径 和公称壁厚有关的无量纲数值。2.1.4热熔连接hot meltconnection由相同牌号热塑性 塑料制作的管材、管件的插口与承口互相连接时，采用专用热熔工具将连接部位表面加热熔融，承插冷却后连接成为一个整体的连接方式。2.1.5电熔连接。lectricmeltconnection相同的热塑性 塑料管材连接时，套上特制的电熔管件，由电熔连接机具对 电熔管件通 电，依靠电熔管件内部 预先埋设 的电阻丝产生所需要 的热量进行熔接，冷却后管材与电熔管件连接成为一个整体的连接方式。2.1.6法 兰连接flangeconnection由聚丙烯法兰连接件及套人 的金 属法兰 盘组成活套法 兰，法兰连接件与管材热熔连接。2.1.7公称压力（尸N)nominalpressure管道在工作水温为2 0，预期寿命为5 0年，以 M P a为单位2的允许最大工作压力。2.1.8设计压力designpressure在设计选定的工作水温、预期寿命的条件下，管道系统设计的最高工作压力。2.1.9最小通径minimumdiameter表示管件通水截面 的最小直径，单位为mm。2.1.1 0公称外径（dn)nominaloutsidediameter用以表示管材外径的数值，单位为mm。本规 程中所 列公称外径均与管材最小平均外径相等。2.1.1 1最大不 圆度maxiumnorounddegree管材或管件插口端同一横截面测量最大外径与最小外径的差值，或者承口端横截面测量最大内径与最小内径的差值，单位为。2.1.1 2自然补偿naturalcompensation利用管道敷设中的自然弯曲（如L形、Z形等）吸收管道 因温度变化产生的伸缩变形，称为 自然补偿。2.1.1 3自由臂freearm自然补偿时，利用转弯管段的悬臂位移，吸收管道自固定点起到转弯处 的伸缩变形，该对应 的转弯管段称为 自由臂。2.1.1 4固定支架fixedsupport使管道在X、Y、Z三维空间均不产生位移 的支架。2.1.1 5滑动支架slipsupport允许管道 沿轴向产生位移的支架。2.2符号A管道 壁截面积（mm);C总使用 系数；C h海 澄一威廉系数；D最小通径（mm);dn公称外径（mm);dj管道计算内径（m);dsm承口的平均内径（mm);试ml承口根部的平均内径（mm);dsmZ承口 口部的平均内径（mm);en公称壁厚（mm);E弹性模量（N/mmZ);F P膨胀力（N);iL冷水管单位长度水头损失（kP a/m);iR热水管单位长度水头损失（kP a/m);K材料常数；K l一一水温修正系数；L管道长度（m);L z最小 自由臂长度（mm);L l最小 承口长度（mm);L Z最小承插深度（mm);L 3熔合段最小长度（mm);L管道伸缩长度（mm);P D设计压力（M P a);P N公称压力（M P a);9 9设计流量（m3/s);t计算温差（）;t:管道内水的最大变化温差（）;tg管道外空气的最大变化温差（）;a线膨胀系数（mm/m）;。R热应 力（N/mmZ);H P滑动支架；G P固定支架；。计算表格 中采用 的水的运 动粘滞系数（cmZ/S);了选用工作水温采用 的水 的运动粘滞系数（。mZ/S）。43材料3.1一般 规 定311给水系统所 选用的聚丙烯管材和管件，应采丫同一厂家、同一配方原料，其性能应符合长期耐温耐压要求。3.1.2管材和管件应具有权威检测机构有效的型式检测报告及生产厂家的质量合格证。管材上应标明原料名称、规格、生产日期和生产厂名或商标；管件上 应标明原料名称、规 格 和商标，包装上应标有批 号、数量 和生产日期。3.1.3管道采用热熔或电熔连接时，应由管材生产厂提供或确认专用配套的熔接机具或电熔管件。熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。3.1.4管道采用螺纹或法兰连接时，应由生产厂提供专用 的管配件。3.2产 品质量要求3.2.1管材 和管件的外观质量应符合下列规定：管 材 和 管件应 不 透 光，其内外壁 应 光 滑平 整、壁 厚应均匀、无气泡、划痕和影响性能的表面缺 陷，色泽宜一致；管材端口应平整，且端面应垂直于管材的轴线；管件应完整、无 缺损、无 变 形，合模 缝、浇口应 平 整、无 裂纹，管件壁厚不应小于 同一管系列S的管材壁厚；4 23.2冷水管、热水管宜有标识。管材规格用dnX。n（外径X壁 厚）表示，不同管系列S的公称外径 和公称壁厚应符合表3.2.2的规定。表3.2.2管材管 系列和规格尺寸（mm)称径n公外d平均外径管系列S 5S 45 3.25 2.5S 2最小最大公称壁厚。2 02 0。02 0。32。32。83。44。l2 52 5。02 5。32。32.83。54.25。l3 23 2。03 2。32.93。64.45.46.54 04 0。04 0。43。74。55。56。78。l5 05 0。05 0。54.65。66.98。31 0.16 36 3。06 3。65。87.18.61 0.51 2.77 57 5。07 5.76.88.41 0.31 2。51 5.19 09 0.09 0。98.21 0.11 2。31 5。01 8。l11 011 0。011 1.01 0.01 2.31 5.11 8.32 2。1注：管材长度一般为4 m或6 m，也可根据用户要求由供需双方协商确定。管材长度不应有负偏差。壁厚不得低于上表中的数值。3.2.3管件的承口尺寸应符合表3.2.3一1和表3.2.3一2的规定。连接管件承口示意见 图3.2.3一1、图3.2.3一2。L,L 2毛著咨q。与。，。图3.2.3一1热熔承插连接管件承口L 2卜业洲。，口口口 口 口 口口 口 口 口、：-仁沙寺毛图3.2.3一2电熔连接管件承口表3.2.3一1热熔承插管件承 口尺寸与相应公称外径（mm)公称外径dn最小承口长度L 1最小承插深度L 2承口的平均内径最大不圆度径通D月最dsmld?2最小最大最小最大2 01 4
