GB∕T 50624-2010 住宅区和住宅建筑内通信设施工程验收规范.pdf

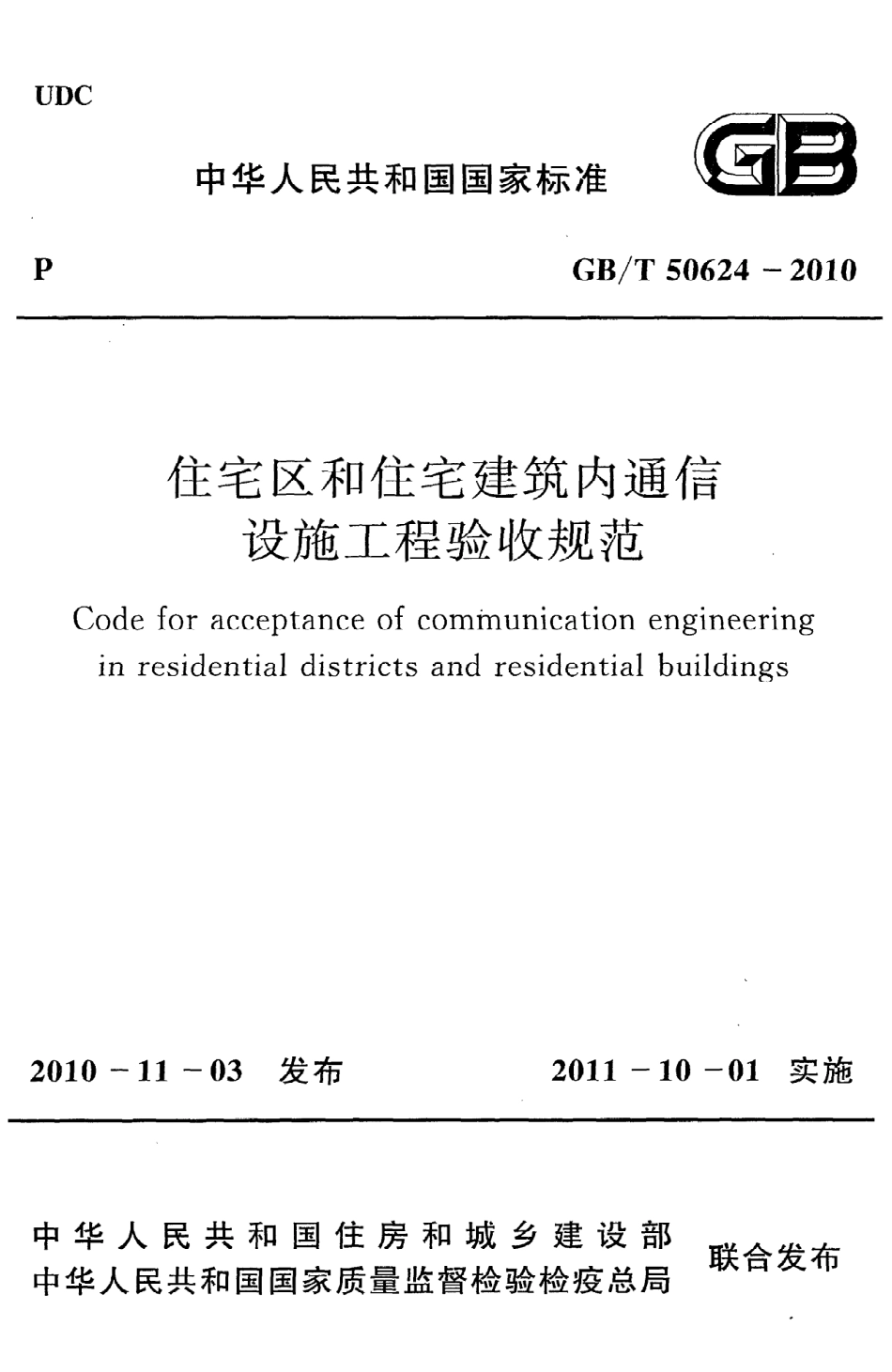

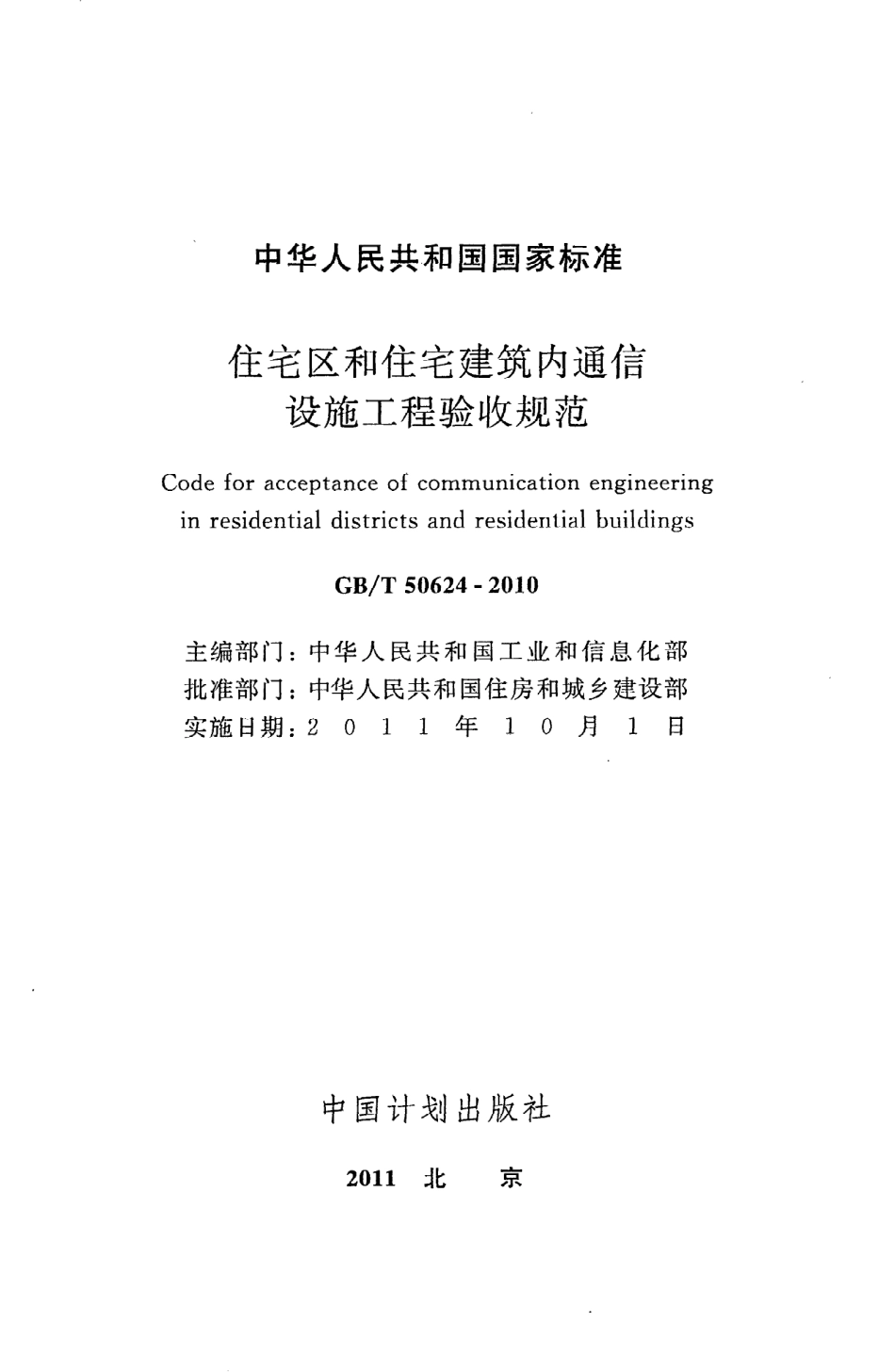

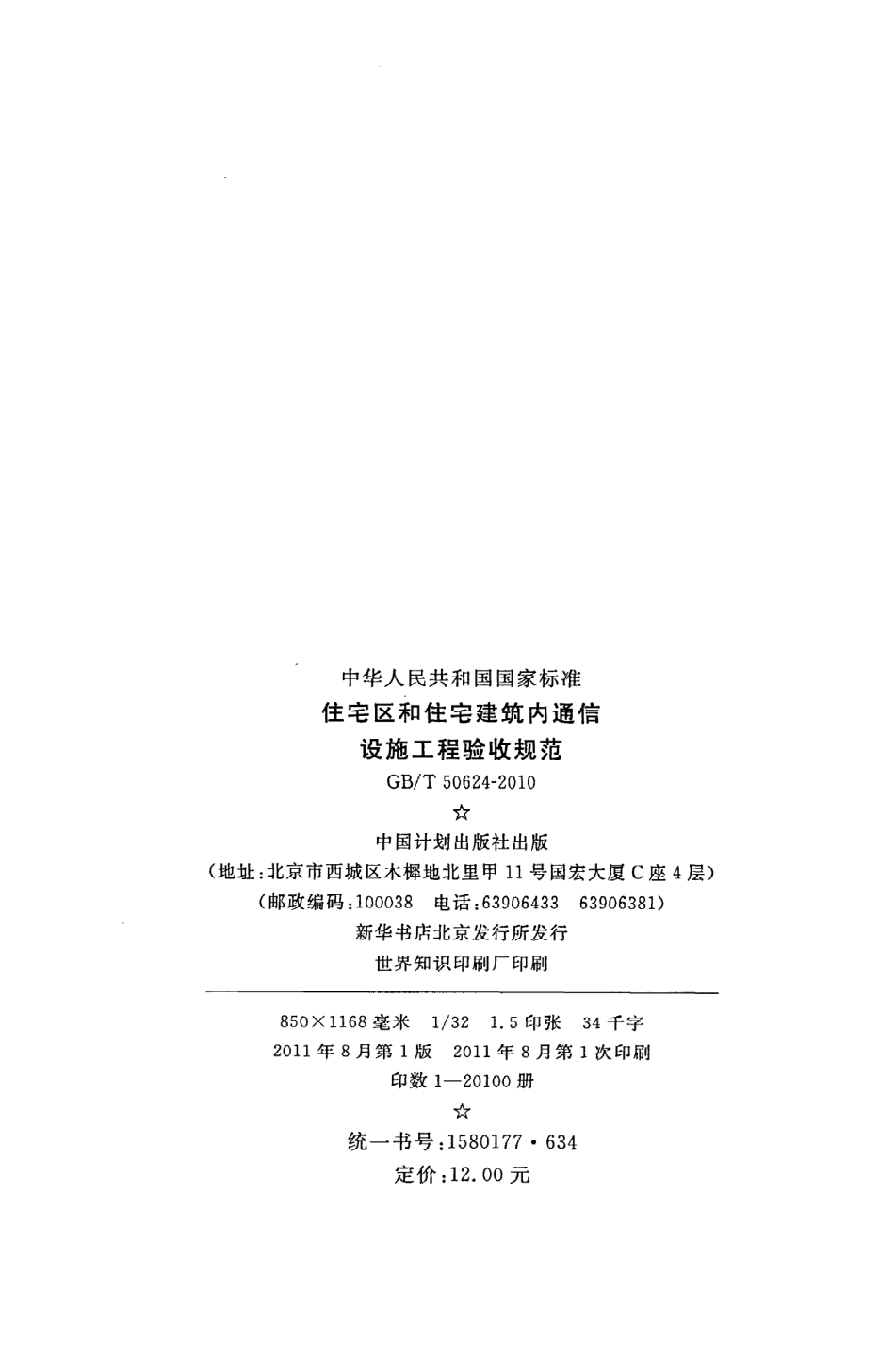

U D C中华人民共和 国 国家标准PG B/T5 0 6 2 4一2 0 1 0住宅区和住宅建筑 内通信设施工程验 收规范C ode foracceptanceofcommunicationengineeringin residentialdistrictsand residentialbuildings302 0 1 0一1 1一发布2 0 1 1一1 0一0 1实施中 华 人民共 和 国 住 房 和 城 乡 建 设 部中华人民共和 国国家质量监督检验检疫总局联合发布中华人 民共和 国国家标准住宅区和住宅建筑内通信设施工程验收规范C ode foracceptanceof communicationengineeringinresidentialdistrictsand residentialbuildingsG B/T5 0 6 2 4一2 0 1 0主编部门：中华人 民共和 国工业 和信息 化 部批 准部门：中华人 民共和 国住房和城 乡建设部实施日期：20 1 1年1 0月1日中国计划出版社2 0 1 1北京中华人 民共和 国国家标准住 宅区和住 宅建筑 内通信设施工程验收规范G B/T5 0 6 2 4一2 0 1 0中国计划 出版社 出版（地址：北京市西城区木梅地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识 印刷厂印刷85 0 X 1 1 6 8毫米l/3 21.5印张3 4千字2 0 1 1年8月第1版2 0 1 1年8月第1次 印刷印数l一2 0 1 0 0册统一书号：1 5 80 1 7 76 3 4定价：1 2.0 0元中华人民共 和 国住房和城 乡建 设部公告第81 1号关于发布国家标准住宅区和住宅建筑内通信设施工程验收规范的公告现批 准住宅区和住宅建筑内通信设施工程验收规范为国家标准，编号为G B/T 5 0 6 2 4一2 0 1 0，自2 0 1 1年1 0月1日起实施。本规范由我部标准定额 研究所 组 织 中 国计划 出版社 出版 发行。中华人 民共和 国住房和城 乡建设部二O一O年一月三 日盆 j臼一.月 0胃本规范是根据住房和城乡建设部关于 印发 2 0 0 8年工程建设标准规 范制订、修订计划（第二批）的通 知（建标2 0 0 81 0 5号）的要求，由中国移动通信集团设计院有 限公 司会同有关单位共同编制完成。本规范编制过程 中，编制组进行了深人 的调查研究，认真总结实践经验，并参考 国内外有关的标 准，广泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后 经审查定稿。本规范共分7章和2个附录，主要技术内容包 括：总则、施工前检查、管道敷设、线缆敷设、设备安装检查、性 能测试、工程验收。本规 范 由住房和城 乡建设部负责管理，工业 和信息化部负责日常管理，中国移动通信集团设计院有 限公 司负责具体技术 内容的解释。本规范在执行过程中，请各单位注意总结经验，积 累资料，将有关意见 和建议反馈给中国移动通信集团设计院有限公司（地址：北京市海淀区丹棱街甲1 6号，邮政编码：1 0 0 0 80)，以供修订 时参考。本规范 主编单位、参编单位、主要起草人 和主要审查人：主 编 单 位：中国移动通信集团设计院有 限公 司参编 单 位：重庆信科设计有限公 司江苏省邮电建设工程有 限公 司广东省 电信工程有 限公 司长春电信工程设计院华东建筑设计研究院中冶京诚工程技术有限公 司主要起草人：主要 审查 人：张晓微熊少 云沈美丽陆凤祖达式华张宜沈敬忠劳晶复孙 晓东杨卫东李双郑君浩孙兰詹叶青卢彬魏兴波胡东 风冯璞目次1总则 ，（1)2施工前检查 （2)2.1场地检查 （2)2.2器材检查 ，（3)3管道敷设 （4)3.1一般规定 （4)3.2室外地下通信管道 ，（4)3.3人（手）孔 ，（5)3.4建筑物 内配线管网 ，一（6)4线缆敷设 （8)4.1一般规定 ，（8)4.2室外通信线缆 （8)4.3建筑物 内通信线缆 （9)5设备安装检查 ，（1 0)5.1一般规定 （1 0)5.2设备安装检查 ，（1 0)6性 能测试 （1 2)7工程验收 （1 4)7.1竣工技术资料 （1 4)7.2工程质量评判标准 ，（1 4)附录A工程测试方法及测试 内容，（1 6)附录B工程检验项 目及内容 ，（2 1)本规范用词说明 （2 3)引用标准名 录 ，（2 4)附：条文说明 ，（2 5)1C ontents1G eneralprovisions2E xaminationbeforeoperation2.1E xaminationof field2.2E xaminationofequipment3L ayingdownthepipelines3.1G eneralrequirement3,2U ndergroundcommunicationpipeline3.3M anholeand handhole3.4W iringpipesinbuilding4L ayingdownthecable4.1G eneralrequirement4.2O utdoorcommunicationcable4.3C ommunicationcableinresidentialbuilding5E xaminationofequipmentinstallation5.1G eneralrequirement5.2E xaminationofequipmentinstallation6C apabilitytesting 7E ngineeringacceptance7.1T echnicalfilesofcompletion7.2C riteriaofengineeringquahty ”A ppendixAT he methodsandcontentsofengineeringtestlngA ppendixBT he itemsandcontentsofengineeringverification2E xplanationofwordingL istofquotedstandardsinthiscodeA ddition:E xplanationofprovisions(2 3)(2 4)(2 5)1总则1.0.1为了保证住宅区和住宅建筑内通信设施工程质量，统一工程 的质量检查、随工检验和竣工验 收等工作的技术要求，制定本规范。1.0.2本 规 范适用 于新建住宅区地 下通信管道 和住宅建筑内通信设施工程及原有住宅区和住 宅建筑通信设 施 的改、扩建工程 的验收。1.0.3本规范应与现行国家标准住宅区和住宅建筑内通信设施工程设计规范 G B/T5 0 6 0 5配套使用。1.0.4住宅区与住宅建筑内通信设 施工程 的验 收除应符合本规范外，尚应符合国家现行有关标准 的规定。2施工前检查2.1场 地 检 查2.1.1室外预埋地 下通信管道 的场地检查应符合下列规定：1施工前应按照设计要求对 地 下通信管道 的路 由、位置、坐标和标高进行测量，并设 置标记。2通信管道 的位置及与其他管线 的最小 间距 应符合设计要求。3场地 的施工条件、安 全 设 施等应符合设计要求及当地市政、消防等部门的规定。2.1.2室外配线设备的安装位置、容量、线缆出入方式等应符合设计要求。2,1.3建筑物 内预埋线槽、暗管及孔洞 和竖井 的位置、数量、尺寸等均应符合设计要求。2.1.4设备间和 电信间应符合下列规定：1设备间和 电信间的位置、面积、高度、承重等应符合设计要求。2设备间和 电信间 的地 面应平整、光洁，门的高度和宽度应符合设计要求。3设备间和 电信间 的通 风、防火及 环境温、湿度等应符合设计要求，并应有良好 的防尘措施。4设 置在地 下层 的设备间和 电信间应有 防止渗水、防止有害气体侵人 和通 风等装置。5引人管道 的管孔应采用 防火、防水材料封堵；在顶层 设 置通信设施 时，线缆入口处应有防止渗水、雨水倒灌等装置。6设备间和 电信间应设 置等电位联结及接地端子板（箱），其2设置位置和接地 电阻值应符合设计要求。7设备间和 电信间的电源应符合设计要求。2.1.5配线场地环境条件应符合设计要求及下列规定：1室内温度宜为1 0 一3 5。2相对湿度应为2 0一80。3当安装通信设备时，应按通信设备工艺要求确定。2.2器 材 检 查2.2.1器材检查应符合下列规定：1工程所用器材 的程式、规格、数量、质量应在施工前进行检查，无 出厂检验证 明材料、质量文件或与设计要求不符的不得在工程中使用。2器材进场后，存放、保管、安全防护等应满足 国家现行有关标准 的要求。3交接设备与配线设备的各种零件不得有脱落或损坏，漆面不应有脱落及划痕，各种标志应完整、清晰。2.2.2施工前应对施工 工具进行检查，工具应完好无损；布线系统检测前应对测试仪表进行精度校准，其精度不应小于 fle级要求，测试 功能与项目应能满足相应等级布线工程 的要求。2.2.3室外地下通信管道 和人（手）孔所使用 器材的检查应符合现行 国家标准通信管道工程 施工及 验 收规 范G B5 0 3 7 4的有 关规定。2.2.4工程 中所使用 的其他型材、管材 与金属件 的检查，线缆 的检验，配线设备及连接器件的检验要求应符合现行 国家标准综合布线系统工程验收规范 G B5 0 3 1 2的有关规定。3管 道敷设3.1一般 规 定3.1.1室外预埋地下通信管道应符合下列规定：1管道容量 和敷设 方式应符合设计要求。2管道人口部位应采取防水、气、害虫等进人 的封堵措施。3管道通过住宅区绿化带、景 观、车行 道等特殊 地 段 时应 按设计要求进 行处理。3.1.2住宅 区地下 通信管道 的管孔数量、规格、材质、程式、管群断面组合和人（手）孔 的位置、类型、规格以及住宅建筑室内配线管网的竖井、暗管、线槽与桥架等设 施 的位置、规格、材质、安装方式等应符合设计要求。3.1.3通信管道 应采取防火、防水、防蚀、防强 电干扰等防护措施。3.1.4地下 通信管道在路经市政道路时，埋 深与间距要求应符合现行国家标准通信管道与通 道工程 设计规范 G B5037 3的有关规定。3.2室外地 下通信管道3。2。11行处理。2物。3恢复。4管沟开挖 和 回填 土应符合下列规定：管道 沟底平 整，坚 硬 杂 物应清除干净，并按 照设 计 要求进回填土前沟 内应无积水，塑料管两侧和顶部不应有坚硬杂管沟开挖 回填完成后 应 注意将住宅区绿化带及 相应景 观3.2.2在住宅区内，地下通信管道 的最小埋深应符合设计要求。3.2.3地 下通信管道 的地基处理、基 础规格、包封规格、段落、混凝土标号应符合设计规定。3.2.4管道敷设应有坡度，坡度宜为3.0。一4.0。，且不得小于2.5。3.2.5塑料管道 的敷设应符合下列规定：1应 根据所选择 的塑料管的管材与管型，采取相应 的固定组群措施。2塑料管道弯管道 的曲率半径不应小 于1 0 m，同一段管道不应有反向弯曲或弯曲部分中心夹角小于9 0”的弯管道。3各塑料管的接口宜纵向错开排列，相邻两管的接头之 间错开距离不宜小于0.3 m。4管道基础进人建筑物或人（手）孔 时，基础和包封措施应按设计要求进行处理。3.2.6住宅建筑预埋 的引人管的设置应符合下列规定：1引人管不应穿越建筑物 的沉降缝 和伸缩缝。2引人管出口端应伸出外墙至少Z m，并向人（手）孔方 向倾斜，坡度不应小于4.0。3.2.7室外交接设备安装基座 的引上管的设 置位置及管径应符合设计要求。3.2.8当管道采 用水泥管块 敷设 时，应符合 现行 国家标 准通信管道工程施工及验收规范 G B5037 4的有关规定。3.3人（手）孔3.3.1管道进人人（手）孔 的位置应符合下列规定：1进 人 人（手）孔 的管群底部距 人（手）孔 底部不 应小于0.4 m，管群顶部距人（手）孔
