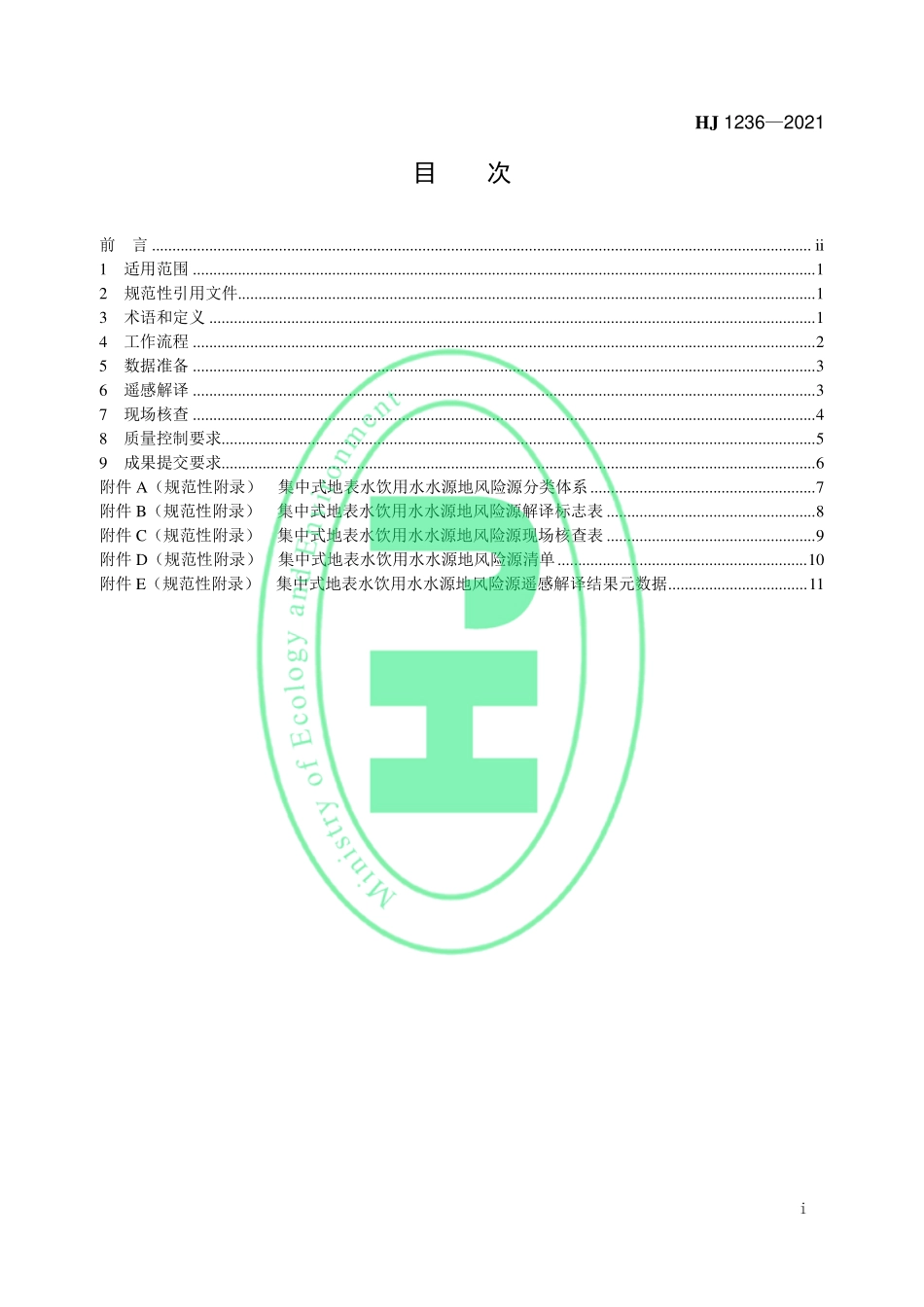

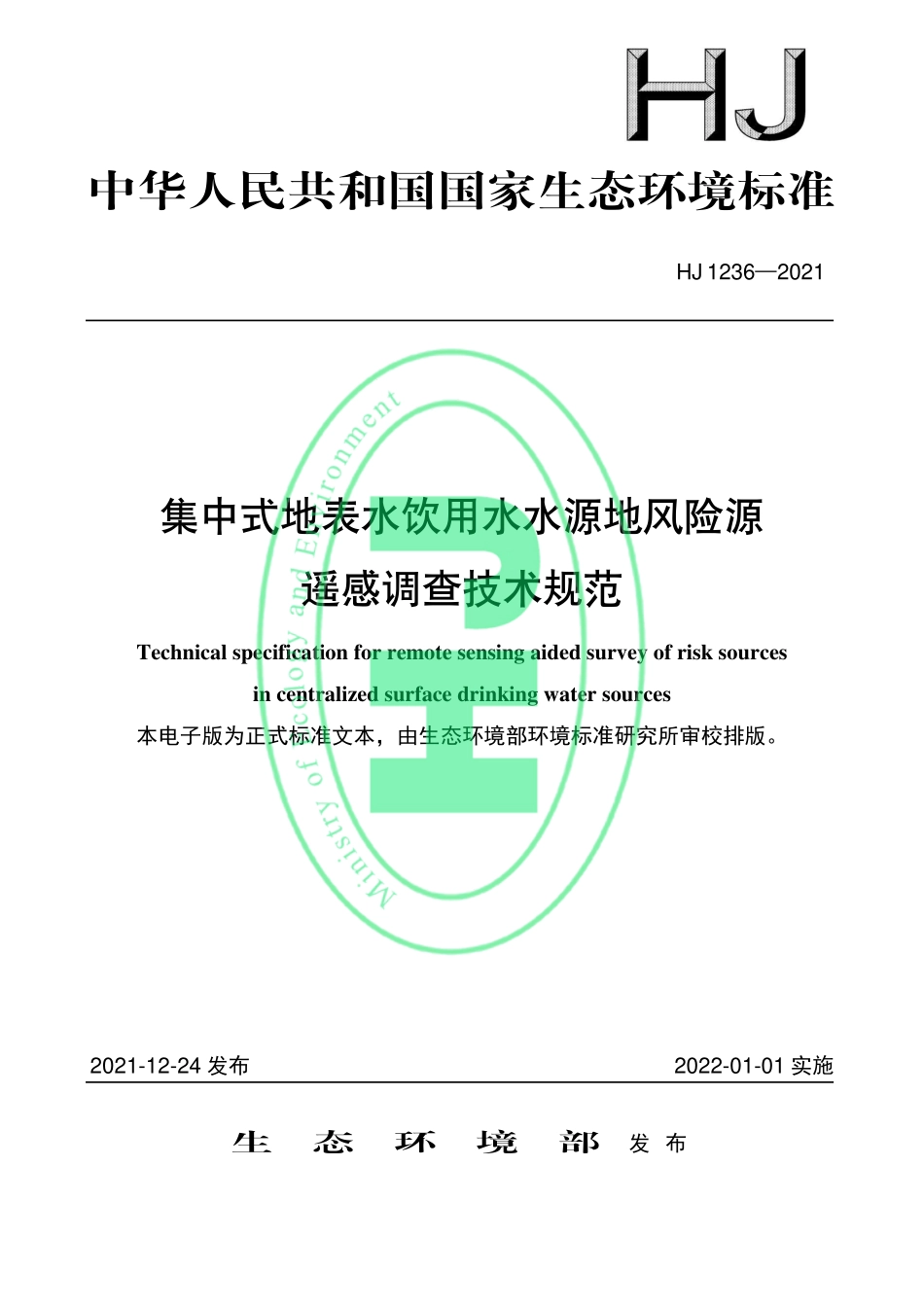

中华人民共和国国家生态环境标准 HJ 12362021 集中式地表水饮用水水源地风险源 遥感调查技术规范 Technical specification for remote sensing aided survey of risk sources in centralized surface drinking water sources 本电子版为正式标准文本，由生态环境部环境标准研究所审校排版。2021-12-24 发布 2022-01-01 实施 生 态 环 境 部 发 布 HJ 12362021 i 目 次 前 言.ii 1 适用范围.1 2 规范性引用文件.1 3 术语和定义.1 4 工作流程.2 5 数据准备.3 6 遥感解译.3 7 现场核查.4 8 质量控制要求.5 9 成果提交要求.6 附件 A（规范性附录）集中式地表水饮用水水源地风险源分类体系.7 附件 B（规范性附录）集中式地表水饮用水水源地风险源解译标志表.8 附件 C（规范性附录）集中式地表水饮用水水源地风险源现场核查表.9 附件 D（规范性附录）集中式地表水饮用水水源地风险源清单.10 附件 E（规范性附录）集中式地表水饮用水水源地风险源遥感解译结果元数据.11 HJ 12362021 ii 前 言 为贯彻中华人民共和国环境保护法 中华人民共和国水污染防治法 中华人民共和国突发事件应对法，防治饮用水水源地污染，改善生态环境质量，规范集中式地表水饮用水水源地风险源遥感调查工作，制定本标准。本标准规定了集中式地表水饮用水水源地风险源遥感调查的工作流程、数据准备、遥感解译、现场核查、质量控制和成果提交等内容。本标准为首次发布。本标准的附录 A附录 E 为规范性附录。本标准由生态环境部生态环境执法局、法规与标准司组织制订。本标准主要起草单位：生态环境部卫星环境应用中心、生态环境部环境工程评估中心、中国环境科学研究院。本标准生态环境部 2021 年 12 月 24 日批准。本标准自 2022 年 1 月 1 日起实施。本标准由生态环境部解释。HJ 12362021 1 集中式地表水饮用水水源地风险源遥感调查技术规范 1 适用范围 本标准规定了利用卫星、无人机等遥感技术对集中式地表水饮用水水源地风险源开展遥感调查的工作流程、数据准备、遥感解译、现场核查、质量控制和成果提交等相关要求。本标准适用于集中式地表水饮用水水源地风险源遥感调查，建立集中式地表水饮用水水源保护区全域风险源电子档案。2 规范性引用文件 本标准引用了下列文件或其中的条款。凡是注明日期的引用文件，仅注日期的版本适用于本标准。凡是未注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。DD 2013 多光谱遥感数据处理技术规程 3 术语和定义 下列术语和定义适用于本标准。3.1 集中式地表水饮用水水源地 centralized surface drinking water source 进入输水管网送到用户和具有一定取水规模（供水人口一般大于 1000 人）的在用、备用和规划的地表水饮用水水源地。依据取水口所在水体类型的不同，可分为河流型饮用水水源地和湖泊（水库）型饮用水水源地。3.2 饮用水水源地风险源 risk sources of drinking water source 可能向饮用水水源地释放有毒有害物质，造成饮用水水源水质恶化的污染源。为实施水源地的精准化管控，通常需要事先建立风险源清单。风险源具体类别详见附录 A。3.3 遥感调查 remote sensing aided survey 基于遥感技术在饮用水水源保护区全域开展风险源识别，并结合已有资料进行现场核查，确定风险源清单的过程。3.4 解译标志 interpretation sign 卫星、无人机等遥感影像上能直接反映和判别地物特征的影像信息，包括光谱、形状、大小、灰度、阴影、颜色、纹理、图案、布局和位置等。3.5 遥感解译 interpretation of remote sensing images 根据解译标志，从遥感影像上定性、定量地提取出解译目标的类型和分布等有关信息的过程。HJ 12362021 2 3.6 人机交互 human-computer interaction 将计算机遥感影像自动分类、识别技术与目视解译方法相结合，即在遥感影像分类信息提取过程中，一方面发挥解译人员的经验优势，同时又能发挥计算机处理图像信息优势的一种遥感影像解译方法。3.7 混淆矩阵 confusion matrix 也称误差矩阵，是表示分类精度评价的一种标准格式，用于表示分为某一类别的遥感解译目标数量与实际确为该类别目标数量的比较阵列。3.8 总体精度 overall accuracy 被正确分类的遥感解译目标数量占遥感解译目标总数的比例，用于表示风险源解译的总体正确率。3.9 生产者精度 producers accuracy 被正确分类为某一类别的遥感解译目标数量占实际确为该类别的目标数量的比例，用于表示某一类别风险源解译的正确率。4 工作流程 集中式地表水饮用水水源地风险源遥感调查的基本流程包括：数据准备、遥感解译、现场核查、质量控制等步骤。基本工作流程见图 1。水源保护区矢量边界遥感影像数据预处理建立解译标志人机交互解译疑似风险源清单实地调查质量控制风险源清单达到精度要求数据准备数据准备遥感解译遥感解译未达到精度要求现场核查现场核查风险源分类体系座谈质量控制质量控制精度评估 图 1 集中式地表水饮用水水源地风险源遥感调查工作流程 HJ 12362021 3 5 数据准备 5.1 水源保护区矢量边界信息收集 收集集中式地表水饮用水水源保护区的边界矢量数据，并确保矢量数据空间拓扑关系的合理准确，保证一级保护区、二级保护区、准保护区等之间的空间关系能真实反映不同级别水源保护区的覆盖范围。水源地保护区边界信息为面、点或线信息，属性数据包括水源地编码、水源地类型、保护区级别、水源地状态四项，矢量化数据格式为 Shapefile 格式。5.2 遥感影像收集 5.2.1 时相选择 针对调查区域风险源类别差异、风险源排污的时间和季节性特征，选择水源地业务监测需要的遥感影像采集时间。5.2.2 波段要求 遥感影像数据至少应包括红、绿、蓝、近红外四个波段。5.2.3 空间分辨率要求 遥感影像数据的空间分辨率应优于（含）2 m。5.2.4 云量要求 遥感影像数据在集中式地表水饮用水水源保护区范围内的云量不应超过 5%，且不应对区域内的重要风险源目标形成覆盖遮掩。5.2.5 质量要求 遥感影像数据要求色彩层次丰富、纹理细节清晰、反差适中、色调柔和，能辨认出与空间分辨率相适应的细小地物，无模糊、重影、错位、扭曲、变形、拉花、脏点、漏洞以及同一地物色彩反差不一致的现象。5.3 遥感影像预处理 通过对收集的遥感影像开展辐射定标、大气校正、几何精校正、影像融合、镶嵌等预处理，形成适用于开展饮用水水源地风险源解译且覆盖整个水源保护区的遥感影像，再根据饮用水水源保护区边界范围，裁剪出水源保护区范围内的遥感影像。遥感影像预处理技术方法和精度要求应按 DD 2013 执行。6 遥感解译 6.1 解译对象 遥感解译对象为集中式地表水饮用水水源保护区内可能影响水源水质的风险源，根据目标水源地调查需求，依据附录 A 确定集中式地表水饮用水水源地风险源类别。HJ 12362021 4 6.2 解译范围 遥感解译范围为集中式地表水饮用水水源地的一级保护区、二级保护区和准保护区。根据水源水质安全需要，可将保护区外一定范围纳入解译，但不得超过分水岭区域。6.3 解译方法 6.3.1 建立解译标志 根据集中式地表水饮用水水源地风险源类别，以及目标水源地的地理区位、产业分布、水系特征等信息，在地面资料搜集和地面调查的基础上，参考风险源目标的颜色、色调、纹理、形状、大小、阴影、图案、位置、布局等因素，建立目标水源地风险源解译标志，形成风险源解译标志表，见附录 B。6.3.2 人机交互解译 基于水源地风险源解译标志，采用人机交互的解译方法，借助遥感影像处理相关软件系统，对风险源目标进行识别和必要的人工分析、修正。6.3.3 疑似风险源清单生成 针对解译完成的点、线、面状风险源矢量数据，确定解译目标所在行政区划、水源地编码、风险源类别及编码、经度、纬度等信息，整理生成水源地疑似风险源清单。7 现场核查 7.1 核查目的 采用实地调查为主、座谈为辅的形式，对遥感解译获取的水源地疑似风险源清单进行实地确认与修改完善，并补充现场新发现的风险源及相关信息。7.2 实地调查 对水源地疑似风险源清单中的条目，逐一进行实地核查，确定风险源是否存在，位置、类别是否准确，增补其潜在污染信息和防范措施。补充现场新发现的风险源及相关信息。需要调查的信息包括但不限于：风险源目标名称、设施现状、道路级别、畜禽养殖种类与数量、垃圾堆放体积等重点风险源特征、潜在污染物类型、排污量及防范措施、现场照片、现场视频等。7.3 座谈 与水源地管理人员、环境执法人员和风险源相关经营或管理部门座谈，详细了解水源地疑似风险源清单及审批、排污、治理等情况。7.4 资料整理 整理实地调查与座谈会资料，对风险源遥感调查成果的空间和属性信息修改完善，按附录 C 的规定填写水源地风险源现场核查表，做到“一（风险）源一表”，并按水源地汇总整理。HJ 12362021 5 8 质量控制要求 8.1 总体要求 通过比对遥感解译和现场核查的风险源，对风险源遥感调查质量进行评价。对于不符合精度要求的风险源调查结果，应重新进行遥感解译与现场核查。8.2 质量评价 8.2.1 根据现场核查确定遥感解译类别对应的实际类别情况，基于目标水源地所有风险源与非风险源类别的遥感解译结果和现场核查情况建立混淆矩阵，并计算生产者精度和总体精度。8.2.2 构建 k 行 k 列的混淆矩阵，用于比较风险源解译类别与实际类别。k 即类别数量。矩阵的每一列代表了遥感解译类别，每一行代表了实际类别，如表 1。表 1 混淆矩阵表 遥感解译类别 合计 1 2 i k 实 际 类 别 1 n11 n21 ni1 nk1 P+1 2 n12 n22 ni2 nk2 P+2 j n1j n2j nij nkj P+j k n1k n2k nik nkk P+k 合计 P1+P2+Pi+Pk+P 注：本标准中，考虑风险源一级类别时，k 为 9，包括附录 A 表 A.1 中的 8 个风险源一级类和非风险源类别，根据业务需要，有必要对风险源二级类进行考核时，k 可根据需要进行指定性调整。P 为遥感解译的风险源与非风险源目标总数，nij为实际为 j 类而遥感解译为 i 类的目标数量，P+j为实际类别为 j 类的目标数量，Pi+为遥感解译为 i 类的目标数量。8.2.3 总体精度按照公式（1）计算：OA=niiki=1P （1）式中：OA总体精度；nii 实际为 i 类，遥感解译也为 i 类的目标数量；k 取 9（包括附录 A 表 A.1 中的 8 个风险源一级类和非风险源类别）或实际需要控制的类别总数；P遥感解译的风险源和非风险源目标总数。8.2.4 各类别的生产者精度按照公式（2）计算：PAi=niiP+i （2）式中：PAi第 i 类的生产者精度；nii 实际为 i 类遥感解译也为 i 类的目标数量；P+i实际类别为 i 类的目标数量。HJ 12362021 6 8.3 精度要求 水源地风险源遥感解译总体精度要求大于 90%，生产者精度要求达到 85%以上，未达到精度要求的水源地需重新开展风险源遥感调查，包括遥感解译与现场核查，直至生成符合精度要求的风险源清单。9 成果提交要求 9.1 遥感影像 目标水源地风险源遥感解译所用到的预处理后遥感影像数据，提交格式为 GeoTIFF（.tif）格式。9.2 遥感解译 遥感解译过程与解译最终结果的相关成果：a）风险源解译标志表以文档方式提交，文档格式数据采用 Word（.doc/.docx）格式。报告中的图片需要单独提交电子版，电
