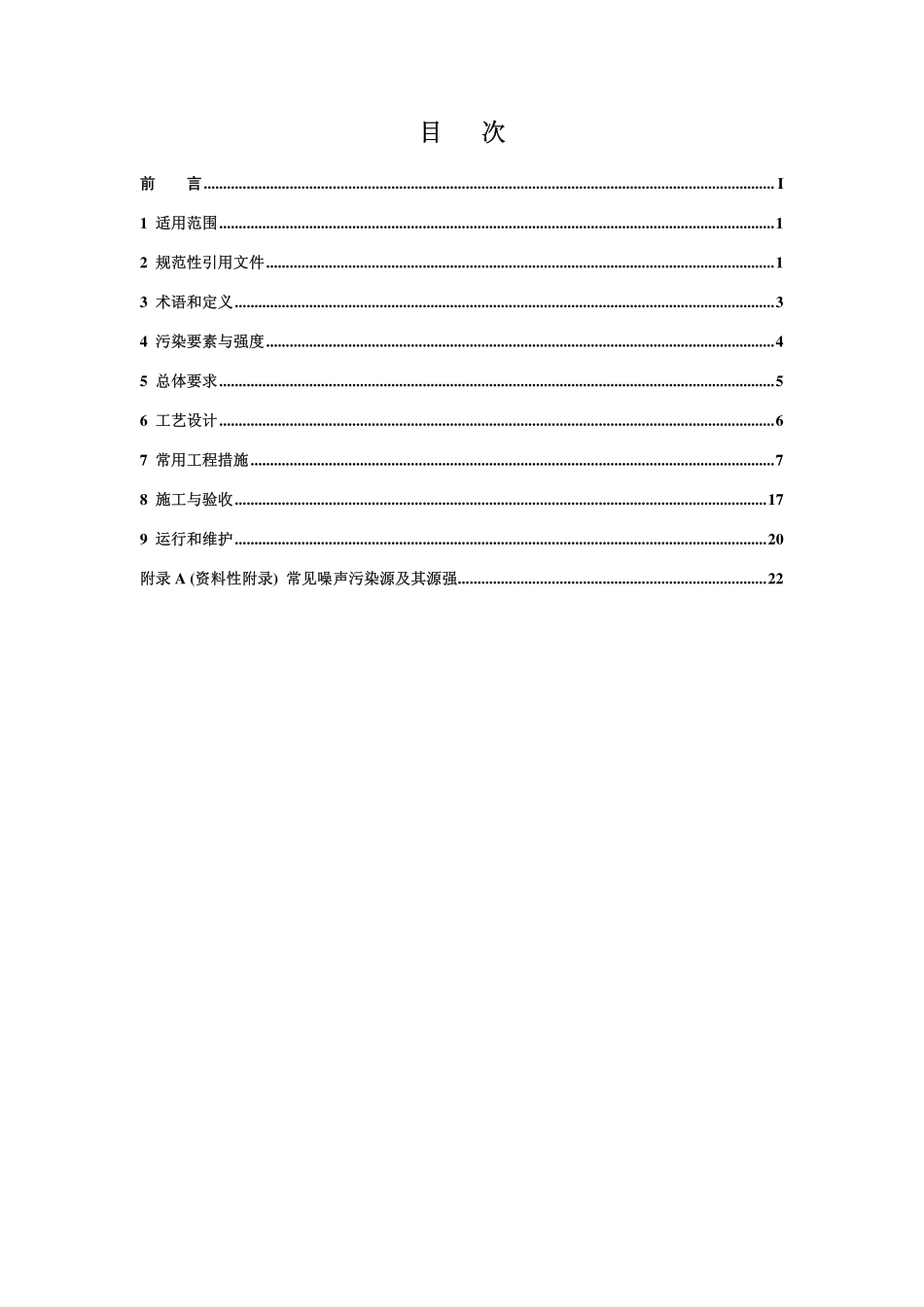

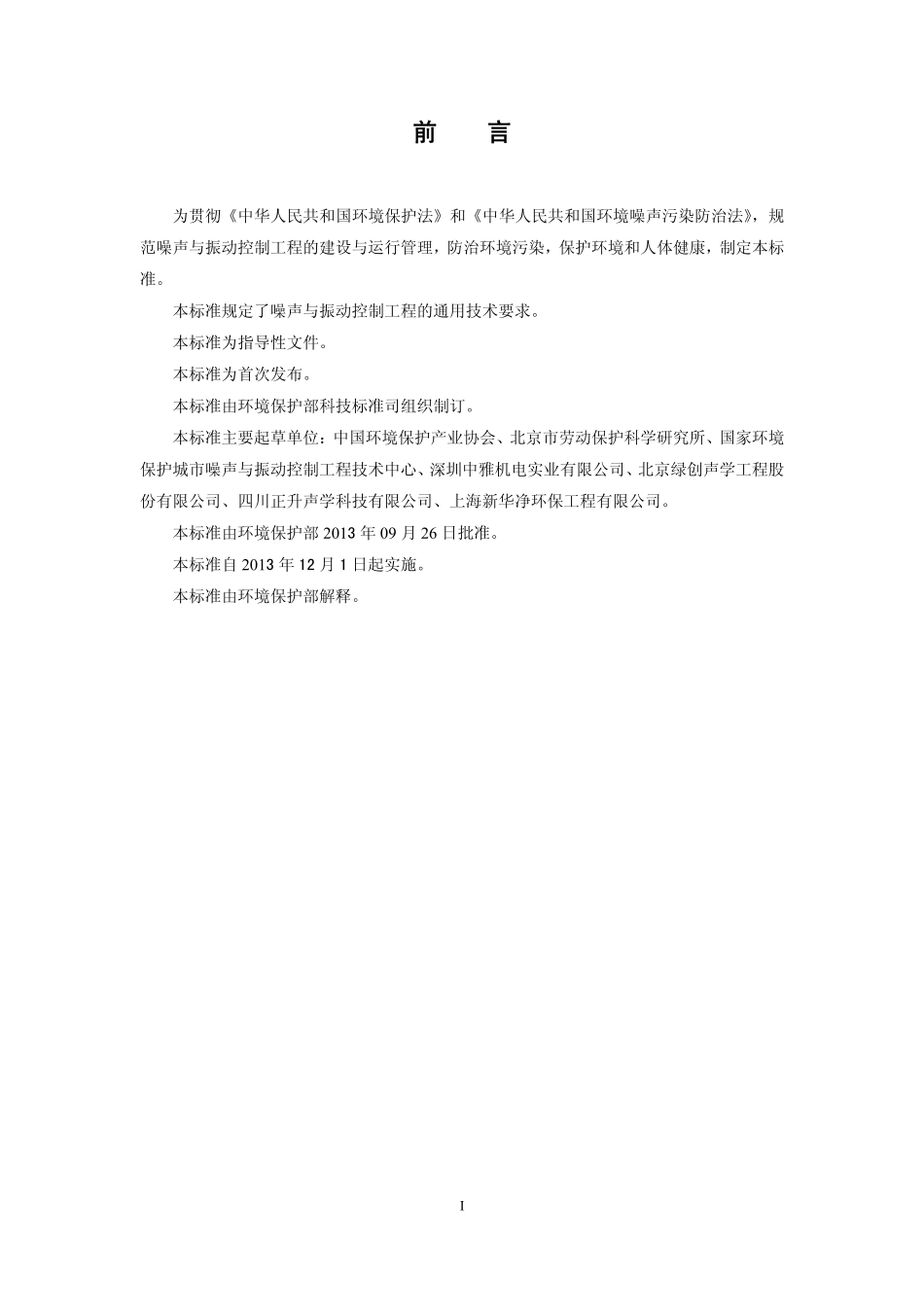

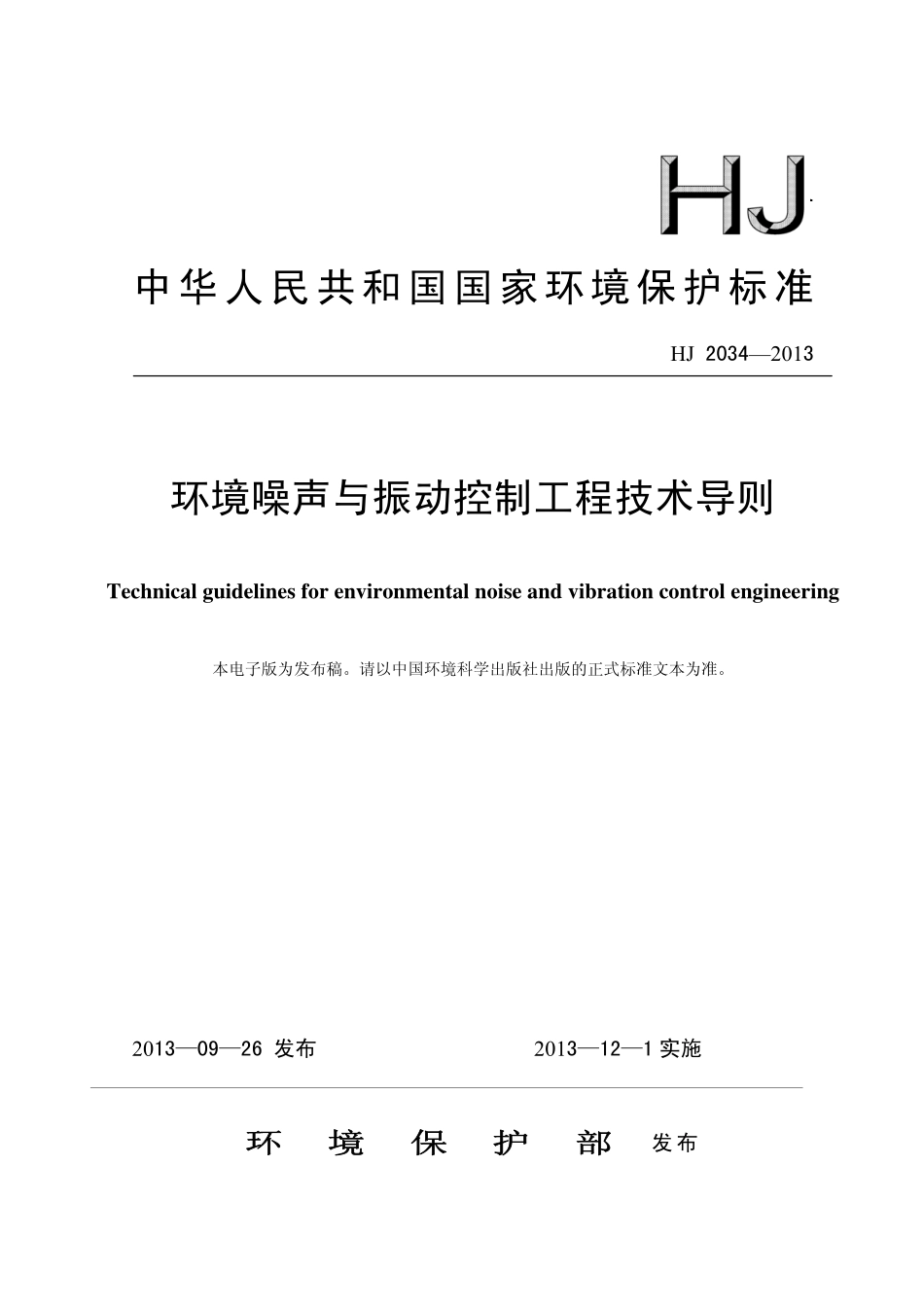

un 中华人民共和国国家环境保护标准 HJ 20342013 20130926 发布 2013121 实施 环 境 保 护 部环 境 保 护 部 发布环境噪声与振动控制工程技术导则 Technical guidelines for environmental noise and vibration control engineering本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。目目 次次 前前 言言.I1 适用范围适用范围.12 规范性引用文件规范性引用文件.13 术语和定义术语和定义.34 污染要素与强度污染要素与强度.45 总体要求总体要求.56 工艺设计工艺设计.67 常用工程措施常用工程措施.78 施工与验收施工与验收.179 运行和维护运行和维护.20附录附录 A(资料性附录资料性附录)常见噪声污染源及其源强常见噪声污染源及其源强.22I 前前 言言 为贯彻中华人民共和国环境保护法和中华人民共和国环境噪声污染防治法，规范噪声与振动控制工程的建设与运行管理，防治环境污染，保护环境和人体健康，制定本标准。本标准规定了噪声与振动控制工程的通用技术要求。本标准为指导性文件。本标准为首次发布。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：中国环境保护产业协会、北京市劳动保护科学研究所、国家环境保护城市噪声与振动控制工程技术中心、深圳中雅机电实业有限公司、北京绿创声学工程股份有限公司、四川正升声学科技有限公司、上海新华净环保工程有限公司。本标准由环境保护部 2013 年 09 月 26 日批准。本标准自 2013 年 12 月 1 日起实施。本标准由环境保护部解释。1环境噪声与振动控制工程技术导则环境噪声与振动控制工程技术导则 1 适用范围适用范围 本标准规定了环境噪声与振动控制工程对设计、施工、验收和运行维护的通用技术要求。本标准适用于环境噪声与振动控制工程。对于有相应的工艺技术规范或重点污染源技术规范的工程，应同时执行本标准和相应的工艺技术规范或重点污染源技术规范。本标准可作为噪声与振动控制工程环境影响评价、设计、施工、竣工验收及运行与管理的技术依据。2 规范性引用文件规范性引用文件 本标准内容引用了下列文件中的条款。凡不注日期的引用文件，其有效版本适用于本标准。GB10070 城市区域环境振动标准 GB10071 城市区域环境振动测量方法 GB50202 建筑地基基础工程施工质量验收规范 GB50203 砌体结构工程施工质量验收规范 GB50204 混凝土结构工程施工质量验收规范 GB50205 钢结构工程施工质量验收规范 GB50231 机械设备安装工程施工及验收通用规范 GB50236 现场设备、工业管道焊接工程施工规范 GB50254 电气装置安装工程 低压电器施工及验收规范 GB50255 电气装置安装工程 电力变流设备施工及验收规范 GB50256 电气装置安装工程 起重机电气装置施工及验收规范 GB50257 电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范 GB50258 电气装置安装工程 1KV 及以下配线工程施工及验收规范 GB50259 电气装置安装工程 电气照明装置施工及验收规范 GB50275 风机、压缩机、泵安装工程施工及验收规范 GB50300 建筑工程施工质量验收统一标准 GB50463 隔振设计规范 GB50868 建筑工程容许振动标准 GB/T3947 声学名词术语 GB/T13441.1 机械振动与冲击 人体暴露于全身振动的评价 第 1 部分：一般要求 GB/T13441.2 机械振动与冲击 人体暴露于全身振动的评价 第 2 部分：建筑物内的振动 GB/T16731 建筑吸声产品的吸声性能分级 GB/T17249.1 声学 低噪声工作场所设计指南噪声控制规划 GB/T18696.1 声学 阻抗管中吸声系数和声阻抗的测量 第一部分：驻波比法 2GB/T18696.2 声学 阻抗管中吸声系数和声阻抗的测量 第二部分：传递函数法 GB/T18699.1 声学 隔声罩的隔声性能测定 第 1 部分：实验室条件下测量（标示用）GB/T18699.2 声学 隔声罩的隔声性能测定 第 2 部分：现场测量（验收和验证用）GB/T19512 声学 消声器现场测量 GB/T19513 声学 规定实验室条件下办公室屏障声衰减的测量 GB/T19885 声学 隔声间的隔声性能测定 实验室和现场测量 GB/T19887 声学 可移动屏障声衰减的现场测量 GB/T19889.3 声学 建筑和建筑构件隔声测量 第 3 部分：建筑构件空气声隔声的实验室测量 GB/T19889.4 声学 建筑和建筑构件隔声测量 第 4 部分：房间之间空气声隔声的现场测量 GB/T19889.5 声学 建筑和建筑构件隔声测量 第 5 部分：外墙构件和外墙空气声隔声的现场测量 GB/T19889.8 声学 建筑和建筑构件隔声测量 第 8 部分:重质标准楼板覆面层撞击声改善量的实验室测量 GB/T19889.14 声学 建筑和建筑构件隔声测量 第 14 部分：特殊现场测量导则 GB/T20247 声学 混响室吸声测量 GB/T 25516 声学 管道消声器和风道末端单元的实验室测量方法 插入损失、气流噪声和全压损失 GB/T 50452 古建筑防工业振动技术规范 GBJ87-85 工业企业噪声控制设计规范 HJ453 环境影响评价技术导则 城市轨道交通 HJ552 建设项目竣工环境保护验收技术规范 公路 HJ2016 环境工程 名词术语 HJ/T90 声屏障设计与测量规范 HJ/T403 建设项目竣工环境保护验收技术规范 城市轨道交通 JGJ/T170 城市轨道交通引起建筑物振动与二次辐射噪声限值及其测量方法标准 JJF1034 声学计量名词术语及定义 CJJ/T191 浮置板轨道技术规范 JT/T646 公路声屏障材料技术要求和检测方法 JTJ/T006 公路环境保护设计规范 TB/T3122 铁路声屏障声学构件技术要求及测试方法 09MR603 城市道路声屏障国家建筑标准设计图集 建设项目环境保护设计规定（国家计委、国务院环保委员会1987002 号）建筑工程设计文件编制深度规定（住房与城乡建设部 建质2008216 号）建设项目（工程）竣工验收办法（国家计委 计建设1990215 号）3建设项目环境保护竣工验收管理办法（国家环境保护总局令第 13 号）3 术语和定义术语和定义 下列术语和定义以及 HJ2016 中所列的相关内容适用于本标准。3.1 环境噪声环境噪声 environmental noise 指在工业生产、建筑施工、交通运输和社会生活中所产生的干扰周围生活环境的声音。有时是由多个不同位置声源产生的共同影响。3.2 交通噪声交通噪声 traffic noise 指机动车辆、铁路机车、城市轨道交通、机动船舶、航空器等交通运输工具在运行时所产生的干扰周围生活环境的声音。3.3 工业噪声工业噪声 industrial noise 指在工业生产活动中使用固定设备等产生的干扰周围生活环境的声音。3.4 建筑施工噪声建筑施工噪声 construction noise 指在建筑施工过程中产生的干扰周围生活环境的声音。3.5 社会生活噪声社会生活噪声 community noise 指营业性文化娱乐场所和商业经营活动中产生的干扰周围生活环境的声音。3.6 环境振动环境振动 environmental vibration 指相关环境中因人为振源产生的所有振动的综合影响。3.7 噪声源强噪声源强 noise source intensity 即噪声污染源的强度反映噪声源声辐射强度和特征的指标，通常用辐射噪声的声功率级或确定环境条件下、确定距离的声压级（均含频谱）以及指向性等特征来表示。3.8 振动源强振动源强 vibration source intensity 即振动污染源的强度反映振动源强度的加速度、速度或位移等特征指标，通常用参考点垂直于地面方向的 Z 振级表示。3.9 Z 振级振级 VLZ Z-weighted vibration level 指垂直于地面方向按 GB/T13441 规定的全身振动 Z 计权因子修正后得到的振动加速度级，记为VLZ。3.10 稳态噪声稳态噪声 steady noise 指在测量时间内，被测声源的声级起伏不大于3dB的噪声。3.11 非稳态噪声非稳态噪声 non-steady noise 指在测量时间内，被测声源的声级起伏大于 3dB 的噪声。43.12 声桥声桥 sound bridge 指双层或多层隔声构件之间的固体刚性连接物，可形成结构固体声的直接传导，使隔声量下降。3.13 浮筑楼板浮筑楼板 floating floor 指在刚性楼板之上垫以轻质减振板材或弹性隔声层，再铺筑楼面，使之与主体建筑完全脱离刚性连接。可以有效降低楼板本身的振动和撞击声的影响，具有较好的隔绝固体声效果。4 污染要素与强度污染要素与强度 4.1 噪声与振动控制工程涉及的污染要素是环境噪声和环境振动，属于典型的物理污染。4.2 环境噪声的主要污染源如表 1 所示。表 1 典型的环境噪声污染源 分 类 典型声源 声源特性 道路交通噪声 由各类机动车辆噪声、轮胎与路面噪声及空气动力性噪声构成。在交通干线和高速公路等处较为突出 随车流量、车型、荷载、速度等差异很大，呈中低频突出的宽频特性 轨道（包括城市轨道和铁路）交通噪声 牵引机车噪声、轮轨噪声、受电弓及车辆空气动力性噪声，以及桥梁和附属结构受振动激励辐射的结构噪声等 呈低频较为突出的连续谱、宽频带和典型的线声源特性 航空噪声 由各类航空器起飞、降落及巡航所产生的噪声。机场噪声是其中的典型代表 与机型、起降距离密切相关，频谱差异很大 交通 噪声 航运噪声 船舶轮机噪声、汽笛噪声、流体噪声等 轮机噪声高频较突出 空气动力性噪声 各类风机、空压机、喷气发动机产生的噪声，锅炉等压力气体放空噪声，以及燃烧噪声等 声功率高、传播范围远机械设备噪声 冶金、纺织、印刷、建材、电力、化工等行业各类生产加工设备、电动机、球磨机、碎石机、冲压机、电锯、水泵、电气动工具等产生的噪声 噪声产生机理各异，频谱、时域特性复杂 电磁噪声 变电站、换流站、工业生产和日常生活中常见的的各类变压器、变频器、逆变器、电抗器、大型电容器、励磁机、镇流器等产生的噪声 工频电磁噪声主频为100Hz；直流逆变、换流站等高频成分丰富 工业 噪声 附属设施噪声 给排水、暖通空调、环卫设施等附属设备（如空调机组、冷却塔、风机、水泵、制冷机组、换热站、电梯、燃机、发电机等）产生的噪声 宽频带，某些含有特定频谱或拍频特征，主观烦恼度高 土方阶段噪声 挖掘机、盾构机、推土机、装载机等施工机具和运输车辆噪声，爆破作业噪声等 基础施工阶段噪声打桩机、钻孔机，风镐、凿岩机，打夯机、砼搅拌机、输送泵、浇筑机械，移动式空压机、发电机等施工机具产生的噪声 建筑 施工 噪声 结构施工阶段噪声各种运输车辆、施工机具以及各种建筑材料和构件等在运输、切割、安装中产生的噪声 声源种类多样（多具有移动属性），作业面大，影响范围广；噪声频谱、时域特性复杂 营业性场所噪声 营业性文化娱乐场所和商业经营活动中使用的扩声设备、游乐设施产生的噪声 宽频带 社会 生活 公共活动场所噪声广播、音响等噪声 宽频带 5噪声 其他常见噪声 装修施工、厨卫设备、生活活动等噪声 宽频带，随机特征 4.3 噪声与振动控制工程工艺设计前应进行源强调查，对已经运行的项目应按相应标准进行噪声与振动污染源现状勘测和分析；对拟建项目应根据既有噪声与振动污染源数据库资料或通过相似机组的噪声与振动类比测试，确定相应噪声与振动源强。4.4 源强调查应掌握表 2 中的参数。表 2 噪声与振动污染源的特性和参数 污染源特性 主要表征参数 噪声源强 应采用声功率级（以 110-12w 为基准声功率），并包含（倍频程或 1/3倍频程）频谱特性和三维指向性。
