HJ 1163-2021 包装印刷业有机废气治理工程技术规范.pdf

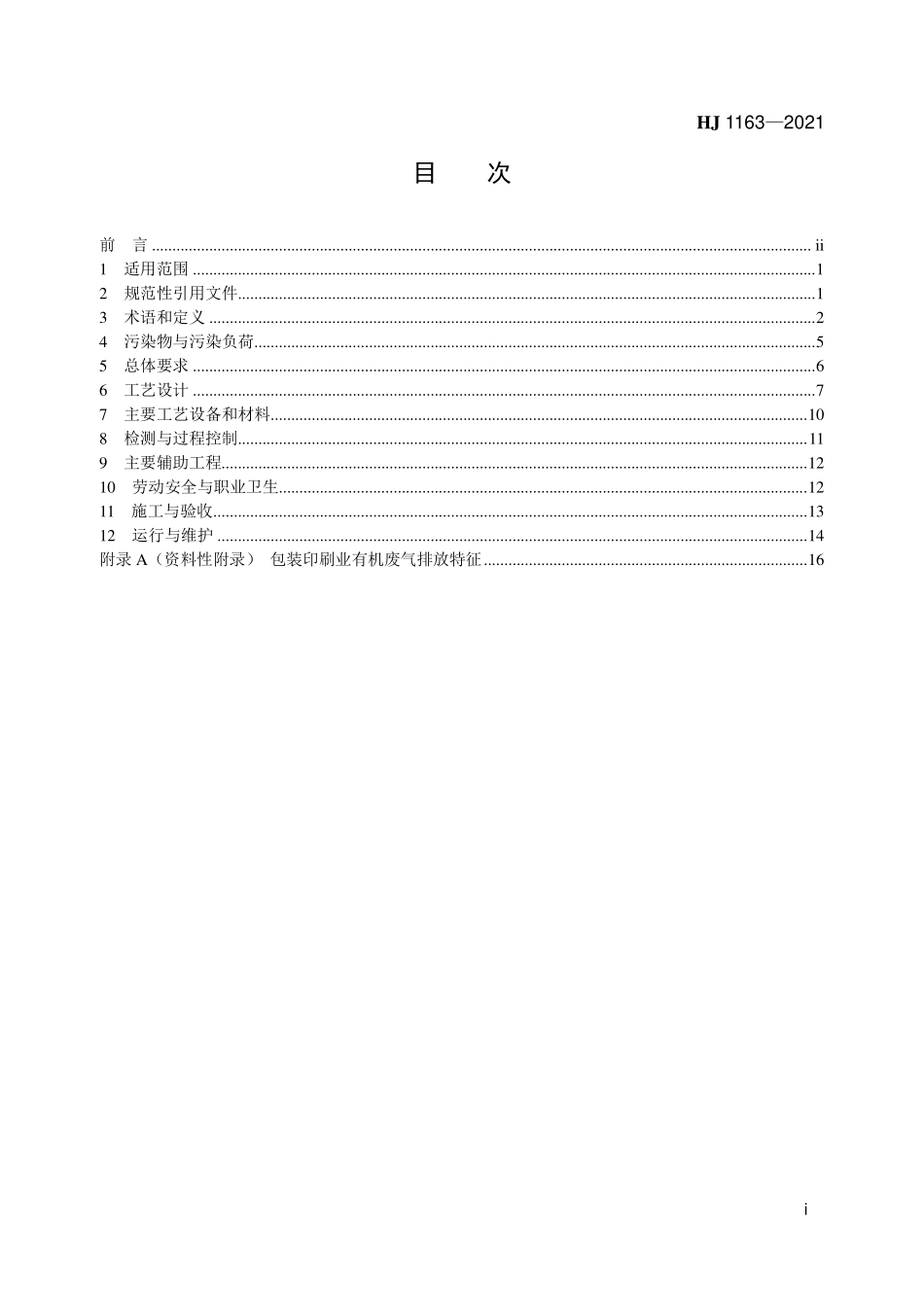

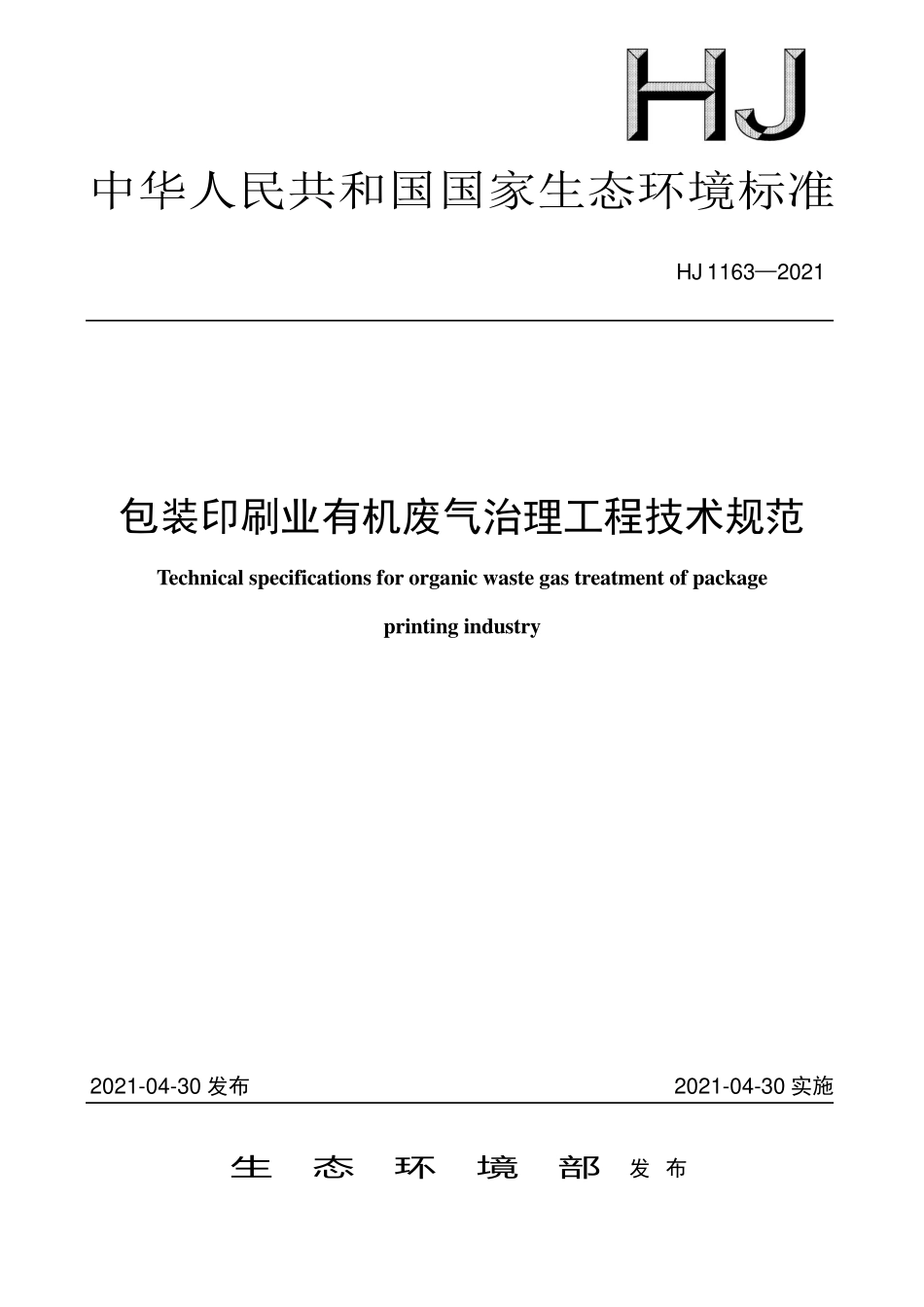

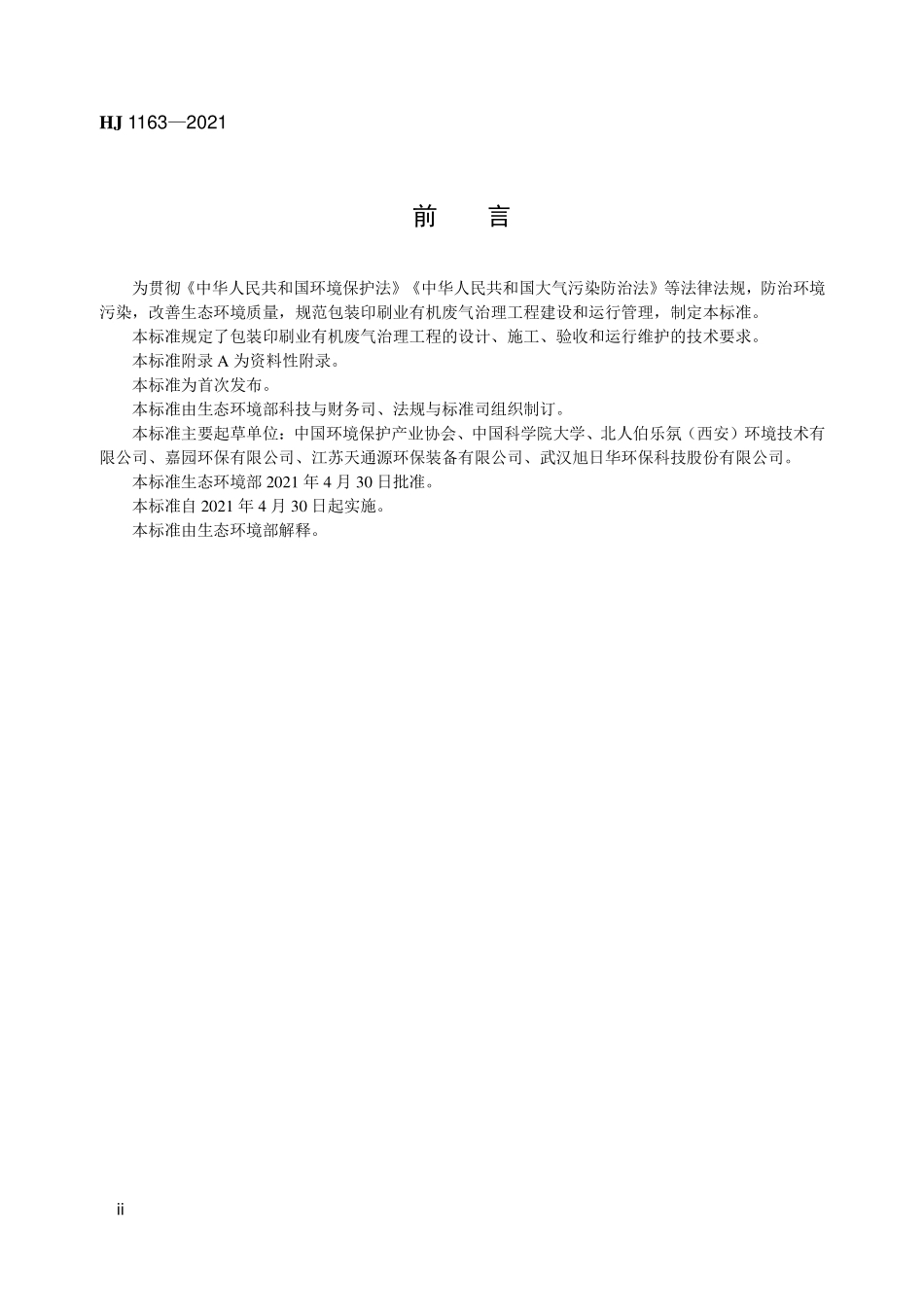

中华人民共和国国家生态环境标准 HJ 11632021 包装印刷业有机废气治理工程技术规范 Technical specifications for organic waste gas treatment of package printing industry 2021-04-30 发布 2021-04-30 实施 生 态 环 境 部 发 布 HJ 11632021 i 目 次 前 言.ii 1 适用范围.1 2 规范性引用文件.1 3 术语和定义.2 4 污染物与污染负荷.5 5 总体要求.6 6 工艺设计.7 7 主要工艺设备和材料.10 8 检测与过程控制.11 9 主要辅助工程.12 10 劳动安全与职业卫生.12 11 施工与验收.13 12 运行与维护.14 附录 A（资料性附录）包装印刷业有机废气排放特征.16 HJ 11632021 ii 前 言 为贯彻中华人民共和国环境保护法中华人民共和国大气污染防治法等法律法规，防治环境污染，改善生态环境质量，规范包装印刷业有机废气治理工程建设和运行管理，制定本标准。本标准规定了包装印刷业有机废气治理工程的设计、施工、验收和运行维护的技术要求。本标准附录 A 为资料性附录。本标准为首次发布。本标准由生态环境部科技与财务司、法规与标准司组织制订。本标准主要起草单位：中国环境保护产业协会、中国科学院大学、北人伯乐氛（西安）环境技术有限公司、嘉园环保有限公司、江苏天通源环保装备有限公司、武汉旭日华环保科技股份有限公司。本标准生态环境部 2021 年 4 月 30 日批准。本标准自 2021 年 4 月 30 日起实施。本标准由生态环境部解释。HJ 11632021 1 包装印刷业有机废气治理工程技术规范 1 适用范围 本标准规定了包装印刷业有机废气治理工程的污染物与污染负荷、总体要求、工艺设计、主要工艺设备和材料、检测与过程控制、主要辅助工程、劳动安全与职业卫生、施工与验收、运行与维护等。本标准适用于包装印刷生产过程中印前处理、印刷、印后加工等工序有机废气治理工程的建设和运行管理，可作为建设项目环境影响评价和环境保护设施的工程咨询、设计、施工、验收及建成后运行与管理的技术依据。其他印刷业有机废气治理工程可参照本标准执行。2 规范性引用文件 本标准引用了下列文件或其中的条款。凡是注明日期的引用文件，仅注日期的版本适用于本标准。凡是未注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB 2893 安全色 GB 2894 安全标志及其使用导则 GB/T 3003 耐火纤维及制品 GB/T 3077 合金结构钢 GB/T 3274 碳素结构钢和低合金结构钢 热轧钢板和钢带 GB 4053.1 固定式钢梯及平台安全要求 第 1 部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求 第 2 部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 第 3 部分：工业防护栏杆及钢平台 GB 7231 工业管道的基本识别色、识别符号和安全标识 GB/T 7701.1 煤质颗粒活性炭 气相用煤质颗粒活性炭 GB/T 11651 个体防护装备选用规范 GB/T 12801 生产过程安全卫生要求总则 GB 12348 工业企业厂界环境噪声排放标准 GB/T 13347 石油气体管道阻火器 GB/T 13869 用电安全导则 GB 15930 建筑通风和排烟系统用防火阀门 GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法 GB/T 16400 绝热用硅酸铝棉及其制品 GB 18597 危险废物贮存污染控制标准 GB 18599 一般工业固体废物贮存和填埋污染控制标准 GB/T 19686 建筑用岩棉绝热制品 GB/T 19839 工业燃油燃气燃烧器通用技术条件 GB 37822 挥发性有机物无组织排放控制标准 GB 50016 建筑设计防火规范 GB 50019 工业建筑供暖通风与空气调节设计规范 GB 50029 压缩空气站设计规范 HJ 11632021 2 GB 50051 烟囱设计规范 GB 50052 供配电系统设计规范 GB 50054 低压配电设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB/T 50087 工业企业噪声控制设计规范 GB 50093 自动化仪表工程施工及质量验收规范 GB 50116 火灾自动报警系统设计规范 GB 50140 建筑灭火器配置设计规范 GB 50187 工业企业总平面设计规范 GB/T 50252 工业安装工程施工质量验收统一标准 GB 50254 电气装置安装工程 低压电器施工及验收规范 GB 50257 电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范 GB 50275 风机、压缩机、泵安装工程施工及验收规范 GB 50300 建筑工程施工质量验收统一标准 GB 50727 工业设备及管道防腐蚀工程施工质量验收规范 HJ/T 1 气体参数测量和采样的固定位装置 HJ 38 固定污染源废气 总烃、甲烷和非甲烷总烃的测定 气相色谱法 HJ/T 389 环境保护产品技术要求 工业有机废气催化净化装置 HJ/T 397 固定源废气监测技术规范 HJ 732 固定污染源废气 挥发性有机物的采样 气袋法 HJ 734 固定污染源废气 挥发性有机物的测定 固相吸附-热脱附/气相色谱-质谱法 HJ 1089 印刷工业污染防治可行技术指南 HJ 1093 蓄热燃烧法工业有机废气治理工程技术规范 HJ 2026 吸附法工业有机废气治理工程技术规范 HJ 2027 催化燃烧法工业有机废气治理工程技术规范 GBZ 1 工业企业设计卫生标准 GBZ 2.1 工作场所有害因素职业接触限值 第 1 部分：化学有害因素 GBZ 2.2 工作场所有害因素职业接触限值 第 2 部分：物理因素 GBZ/T 194 工作场所防止职业中毒卫生工程防护措施规范 AQ 3009 危险场所电气防爆安全规范 HG/T 3922 活性炭纤维毡 HG/T 20642 化学工业炉耐火陶瓷纤维炉衬设计技术规定 JB/T 10563 一般用途离心通风机技术条件 建设项目竣工环境保护验收暂行办法（国环规环评20174 号）3 术语和定义 下列术语和定义适用于本标准。3.1 包装印刷 package printing 使用印版或其他方式将图文信息转移到包装材料（纸及纸板、金属、塑料、玻璃等）上的工艺过程。3.2 有机废气 organic wastegas 生产过程中排放的含挥发性有机物的废气。HJ 11632021 3 3.3 挥发性有机物 volatile organic compounds（VOCs）参与大气光化学反应的有机化合物，或者根据有关规定确定的有机化合物。在表征 VOCs 总体排放情况时，根据行业特征和环境管理要求，可采用总挥发性有机物（以 TVOC表示）、非甲烷总烃（以 NMHC 表示）作为污染物控制项目。3.4 总挥发性有机物 total volatile organic compounds（TVOC）采用规定的监测方法，对废气中的单项 VOCs 物质进行测量，加和得到 VOCs 物质的总量，以单项VOCs 物质的质量浓度之和计。实际工作中，应按预期分析结果，对占总量 90%以上的单项 VOCs 物质进行测量，加和得出。3.5 非甲烷总烃 non-methane hydrocarbons（NMHC）采用规定的监测方法，氢火焰离子化检测器有响应的除甲烷外的气态有机化合物的总和，以碳的质量浓度计。3.6 爆炸极限 explosive limit 可燃气体或蒸汽与空气混合后能发生爆炸的浓度范围，又称爆炸浓度极限。3.7 爆炸极限下限 lower explosive limit（LEL）爆炸极限的最低浓度值。3.8 蜂窝活性炭 honeycomb-type activated carbon 把粉末状活性炭、水溶性黏合剂、润滑剂和水等经过配料、捏合后挤出成型，再经过干燥、炭化、活化后制成的蜂窝状吸附材料。3.9 蜂窝分子筛 honeycomb-type molecular sieve 把粉末状分子筛、水溶性黏合剂、润滑剂和水等经过配料、捏合后挤出成型，再经过干燥、活化后制成的蜂窝状吸附材料；或者把粉末状分子筛、水溶性黏合剂和水等配制的浆料涂覆在纤维材料上，经过折叠、干燥后制成的类似蜂窝状吸附材料。3.10 固定床吸附装置 fixed bed adsorber 吸附过程中，吸附剂料层处于静止状态的吸附设备。3.11 转轮吸附装置 rotatory wheel adsorber 利用颗粒状、毡状或蜂窝状吸附材料制备而成的具有一定料层厚度、处于连续旋转状态的吸附装置。根据工作过程，该吸附装置的圆形扇面上分为吸附区、再生区和冷却区。3.12 动态吸附量 dynamic adsorption capacity 一定质量的吸附剂填充于吸附柱中，使一定浓度的污染空气在恒温、恒压下以恒速流过，当吸附柱出口中污染物的浓度达到设定值时，计算单位质量的吸附剂对污染物的平均吸附量。该平均吸附量称之为吸附剂对吸附质在设定温度、压力、浓度和流速下的动态吸附量，单位为 mg/g。HJ 11632021 4 3.13 吸附剂再生 regeneration of adsorbent 利用高温水蒸气、热空气/氮气吹扫或降压等方法将被吸附物质从吸附剂中解吸的过程。3.14 热力燃烧装置 thermal oxidizer（TO）对有机废气进行高温氧化处理的净化装置。3.15 蓄热燃烧装置 regeneration thermal oxidizer（RTO）对有机废气进行高温氧化处理，同时利用蓄热体对待处理废气进行换热升温、对净化后排气进行换热降温的净化装置。蓄热燃烧装置通常由换向设备、蓄热室、燃烧室和控制系统等组成。3.16 蓄热体 heat regenerator 在蓄热燃烧装置运行过程中，实现热量储存与交换的功能材料。3.17 换向设备 divert device 改变待处理废气和净化后排气流向的阀门或旋转式气体分配器。3.18 换向时间 divert interval 气体流向改变的间隔时间。3.19 催化燃烧装置 catalytic oxidizer（CO）在催化剂作用下对有机废气进行氧化处理的净化装置。催化燃烧装置通常由催化反应室、热交换室、加热室和控制系统等组成。3.20 蓄热催化燃烧装置 regeneration catalytic oxidizer（RCO）利用蓄热体进行直接接触换热的催化燃烧装置。蓄热催化燃烧装置通常由换向设备、蓄热室、催化反应室、加热室和控制系统等组成。3.21 空速 space velocity 单位时间内单位体积催化剂处理的废气体积流量，称为空间速度，简称空速；单位为 m3/（h m3），简写为 h1。3.22 热回收效率 thermal recovery efficiency（TRE）蓄热燃烧装置（含蓄热催化燃烧装置）内预热废气实际利用热量与最大可利用热量之比，以百分数表示。计算公式如下：%100comincomoutTTTTTRE （1）式中：TRE热回收效率，%；Tcom蓄热燃烧装置燃烧室温度，；Tin 蓄热燃烧装置进口废气温度，；Tout 蓄热燃烧装置出口排气温度，。HJ 11632021 5 3.23 净化效率 destruction and removal efficiency（DRE）有机废气治理系统销毁或去除的 VOCs 质量流量与进入治理系统的 VOCs 质量流量之比，以百分数表示。计算公式如下：%100-outinininoutinQCQCQCDRE （2）式中：DRE净化效率，%；Cin 标准状态下，有机废气治理系统进口 VOCs 浓度，以 NMHC 计，mg/m3；Cout 标准状态下，有机废气治理系统出口 VOCs 浓度，以 NMHC 计，mg/m3；Qin
