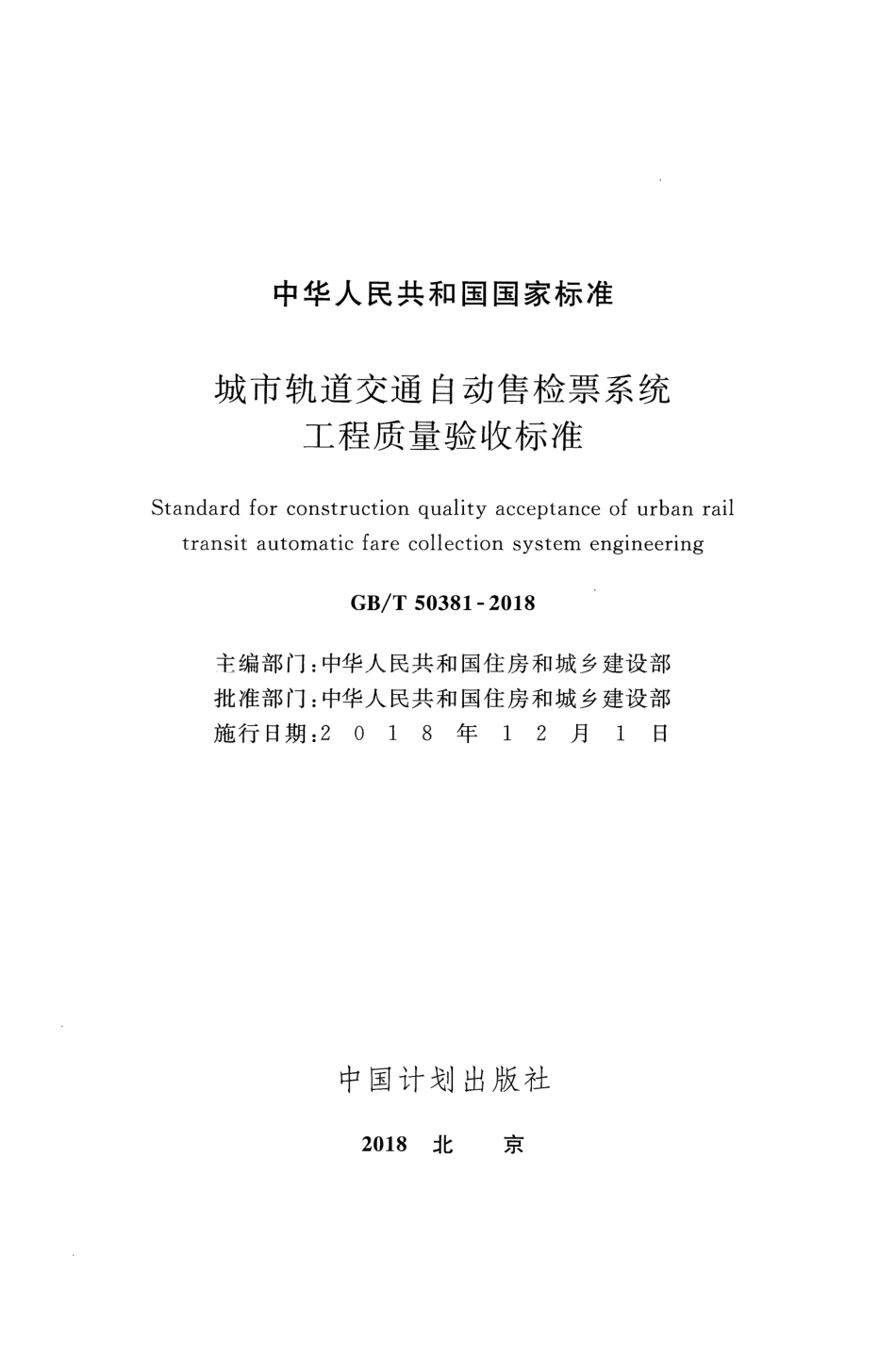

中华人民共和国国家标准城市轨道交通自动售检票系统工程质量验收标准Standard for construction quality acceptance of urban rail transit automatic fare collection system engineering GB/T 50381-2018 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:20 1 8 年1 2 月1 日中国计划出版社2018北京前言根据住房城乡建设部关于印发(2015年工程建设标准规范制订、修订计划的通知)(建标(2014J189号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了原国家标准城市轨道交通自动售检票系统工程质量验收规范)GB50381-2010。本标准共分14章和3个附录，主要技术内容是:总则，术语，基本规定，线缆管槽安装验收，线缆敷设及检测，设备安装与配线，车票与车票读写机具，车站终端设备，车站计算机系统，中央计算机系统，票务清分系统，电源、接地、防雷，AGB50300的规定。3.O.8 AFC系统工程质量验收应包括单位工程质量控制资料核查、单位工程实体质量和主要功能核查、单位工程观感质量检查，并应填写下列验收记录:1 检验批质量验收应按本标准附录B中表B.0.2的检验批质量验收要求进行验收并记录;2 分项工程质量验收应按本标准附录B中表B.o.3的分项 4 4 线缆管槽安装验收4.1一般规定4.1.1 线缆管槽的规格、型号、数量及预埋、安装、敷设的位置与路径，应满足设计要求。4.1.2 预埋在地面下的线缆管槽、接线盒、分向盒和终端盒宜密封防水，在安装后宜进行密封性测试，其整体防护等级不宜低于IPX7。4.2 线缆管槽敷设I主控项目4.2.1 线缆管槽预埋的质量应符合下列规定:1 金属导管不应采用对口熔焊连接，镀辞和壁厚小于或等于2mm的钢导管不得套管熔焊连接;2 镀辞的线缆管槽、可挠性导管不应熔焊跨接接地线，当专用接地卡跨接的两卡间连线为铜芯软导线时，铜芯软导线截面面积不应小于4mm2。检验数量:全部检查。检验方法:观察、测量检查。4.2.2 金属线缆管槽、分向盒、接线盒应有可靠电气连接并接地。金属线缆管槽、分向盒、接线盒的接地电阻值应满足设计要求。检验数量:抽验10%。检验方法:观察、测量检查。4.2.3 当线缆管槽经过建筑物伸缩缝、沉降缝时，应采用伸缩iJ。6 检验数量:全部检查。检验方法:观察、测量检查。4.2.4 预埋在地面下的线缆管槽、接线盒、分向盒及其防护盖板机械强度应能承受4kN/mz及以上的压力。检验数量:抽验10%。检验方法:观察、测量、检查随工检验记录。4.2.5 线缆管槽、接线盒和分向盒以及全部线缆导管内应无积水、元杂物。检验数量:全部检查。检验方法:观察检查。H一般项目4.2.6 线缆管槽、接线盒和分向盒安装质量应符合下列规定:1 线缆管槽、接线盒和分向盒应平整、内部光洁、元毛刺、兀锈蚀、加工尺寸准确;2 线缆管槽、接线盒和分向盒的连接应紧密牢固，连接后应无扭曲变形。检验数量:抽验10%。检验方法:观察、测量、检查随工检验记录。4.2.7 预制金属弯管弯成的角度不应小于900，弯曲半径不应小于管外径的10倍，弯管处不应有裂缝和变形。检验数量:抽验10%。检验方法:观察、测量、检查随工检验记录。4.2.8 金属线缆管槽的填埋深度与建筑物或构建物表面的距离不应小于15mmo金属管槽应排列整齐，固定点间距应均匀，安装应牢固。在距离金属线缆管槽的接头、终端、弯头中点或柜、屏、台、箱或盘等边缘150mm500mm范围内应设有管卡，中间直线段管卡间最大距离应符合表4.2.8的规定。7 表4.2.8直线段管卡间最大距离圆导管直径以mm)方导管宽度W(mm)敷设导管种类方式15二+25 32 E口4二二+50W 65 W150 25 32 2mm刚性钢导管1.5 2.0 2.5 2.5 3.5 3.0 2.0 暗配壁厚t2mm刚性钢导管1.0 1.5 2.0 刚性绝缘导管1.0 1.5 1.5 2.0 2.0 检验数量z抽验10%。检验方法z观察、测量、检查随工检验记录。4.2.9 当线缆管槽拐弯角度小于135。时，应设置分向盒，线缆管槽管路设置分向盒的距离应符合下列规定z1 当两个分向盒之间无弯时，应小于30m;2 当两个分向盒之间有1个弯时，应小于20m;3 当两个分向盒之间有2个弯时，应小于15m;4 当两个分向盒之间有3个弯时，应小于8m。检验数量:抽验10%。检验方法:观察、测量、检查随工检验记录。4.2.10 可挠性导管与线缆管槽或电气设备、器具间的连接应采用专用接头，可挠性导管的连接处应密封良好，防水覆盖层应完整无损。可挠性导管与线缆管槽或电气设备、器具间连接时安装的最大允许长度不应大于2m.可挠性导管不得当作接地的接续导体。检验数量:抽验10%。检验方法:观察、测量、检查随工检验记录。4.2.11 当可挠性导管经过建筑物的伸缩缝或沉降缝时，应采用钢制护套保护。检验数量:全部检查。检验方法:观察、检查随工检验记录。4.3 钱缆管槽接头和端口I主控项目4.3.1 线缆管槽含接线盒和分向盒的接头应紧密、牢固，不得因后续施工而产生松动。检验数量:抽验10%。检验方法:观察、测量、检查随工检验记录。4.3.2 线缆管槽端口应进行封堵。检验数量:全部检查。检验方法:随工检验、检查随工检验记录。E一般项目4.3.3 线缆管槽、接线盒和分向盒接口内应光滑、无毛刺，金属管槽不应有生锈现象，管槽切割加工后应清理毛刺，镀铮金属管槽切割后的端口面应进行防腐处理。检验数量:抽验10%。检验方法:随工检验、检查随工检验记录。4.3.4 当线缆管槽、接线盒和分向盒端口引出地面时，应符合下列规定:1 进入落地式柜、屏、台、箱或盘的管槽端口，应与其底部连接牢固紧贴;2 线缆管槽出线口高出车站装修完成面不应小于10mm;3 线缆管槽端口内应光滑、无毛刺、无破口。检验数量:全部栓查。检验方法:测量、随工检验、检查随主检验记录。4.4 电缆桥架的安装I主控项目4.4.1 电缆桥架安装质量检验应符合下列规定:1 电缆桥架的规格、型号、质量、数量应满足设计要求;9 2 金属电缆桥架和引人或引出的金属导管应连续可靠接地;3 金属电缆桥架与接地干线连接不应少于两处;4 金属电缆桥架间连接板的接地应连接可靠，不应少于两处与接地CPE)干线连接，金属电缆桥架间连接板的两端跨接铜芯接地线，其最小允许截面不应小于4mm2;5 敷设在竖井内和穿越不同防火区的电缆桥架，应设置防火隔堵，且应符合现行国家标准建筑电气工程施工质量验收规范GB 50303的规定。检验数量:全部检查。检验方法:观察检查。4.4.2 当电缆桥架经过伸缩缝、沉降缝或直线段电缆桥架长度超过30m时，应设伸缩节。检验数量:全部检查。检验方法:观察检查。H一般项目4.4.3 电缆桥架的安装质量除应符合本标准第4.3.1条的规定外，还应符合下列规定:1 电缆桥架水平安装及垂直安装的支架间距不应大于2m，电缆桥架安装应排列整齐、弯曲度一致，电缆桥架水平度偏差不应超过2mm/m;2 电缆桥架与支架间螺栓、电缆桥架连接板间螺栓应紧固，螺母应位于桥架外侧;3 电缆桥架应敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，电缆桥架、线槽与管道的最小间距宜符合表4.4.3的规定。10 表4.4.3电缆桥架、线槽与管道的最小间距(m)管道类别平行间距交叉问距一般工艺管道0.2 0.2 易燃易爆气体管道0.5 O.5 有保温层0.5 0.3 热力管道无保温层0.5 0.5 检验数量:抽验10%。检验方法:观察、测量检查。.11.5 线缆敷设及检测5.1一般规定5.1.1 数据线缆、电源电缆和控制电缆的型号、规格、数量、质量及敷设路径、敷设方式、排布间距应满足设计要求。5.1.2 线缆不得破损、受潮、扭曲、折皱。5.1.3 光、电缆的接续、测试人员应经过培训考核持证上岗。5.2线缆敷设I主控项目5.2.1 数据线缆、控制电缆与电源电缆应分管分槽敷设。线缆出人口处应进行密封处理，并应符合现行国家标准综合布线系统工程验收规范)GB/T50312的规定。检验数量:全部检查。检验方法:观察检查。5.2.2 电源布线应符合下列规定:1 交流电源线缆和直流电源线缆应分开布放，不应绑在同一线束内;2 电源线缆应采用整段线料，整段线料中不得有接头，布线不应受外力的挤压和损伤;3 不同电压等级的线缆应分类布置，并应分别单独设线槽或管敷设，在同一线槽内应采用隔板隔开;4 电摞线缆与数据线缆交叉敷设时宜成直角，当平行敷设时，电源线缆与数据线缆的间距应满足设计要求。检验数量:全部检查。检验方法:观察检查。12 5.2.3 配线用柜、屏、台、箱或盘问线路的线间和线对地间绝缘电阻值，馈电线路应大于0.5MQ，二次回路应大于1MQ。检验数量:全部检查。检验方法:观察并用绝缘电阻测试仪进行测量检查。E一般项目5.2.4 数据线缆、控制电缆和电源电缆在管槽内敷设的质量应符合下列规定:1 管槽内线缆敷设应平直，无扭绞、打圈、表面护层划伤、断裂等现象，线缆在管槽内应无接头;2 线槽敷设截面利用率和保护管敷设截面利用率应符合现行国家标准城市轨道交通通信工程质量验收规范GB50382的规定;3 线缆应留有余量，并应符合现行国家标准综合布线系统工程验收规范GjT50312的规定;4对于明敷线槽，敷设于水平线槽内的线缆，每隔3m5m宜绑扎固定，敷设于垂直线槽内的线缆，每隔2m宜绑扎固定;5 线缆两端及经过分线盒应有标识和标签，并应标明线缆的起始和终端位置，标识和标签应齐全、清晰、准确、牢固，标签应选用防水、防刮和防撕的材料。检验数量:全部检查。检验方法:观察检查。5.2.5 AFC系统设备的室内配线高度应一致，当与其他管线交叉或穿越墙壁或楼板时，线缆布放完成后应采取防火封堵措施。检验数量:抽验10%。检验方法:观察检查。13 4 光纤收容时其弯曲半径应符合下列规定:1)光缆的弯曲半径不应小于40mm;2)光缆接头处的弯曲半径不应小于护套外径的20倍。检验数量:全部检查。检验方法:观察、测量检查。5.4.2 数据线缆终接除应符合现行国家标准综合布线系统工程验收规范GBjT50312的规定外，尚应符合下列规定:1 线缆中间不应有接头;2 线缆终接处应连接牢固，在电气上应连通。检验数量:抽验30%。检验方法:观察并使用万用表测量检查。5.4.3 电摞电缆接续应符合下列规定:1 电源电缆接续应以线色区分，不得错接与短路。2 电源电缆的芯线与电器设备的连接应符合下列规定z1)对截面面积在10mm2及以下的单股铜芯线，应直接与设备的端子连接;2)对截面面积在2.5mm2及以下的多股铜芯线，应拧紧搪锡或压接端子后再与设备端子连接;3)对截面面积大于2.5m旷的多股铜芯线，除设备自带插接式端子外，应焊接或压接端子后再与设备端子连接，多股铜芯线与插接式端子连接前，端部应拧紧搪锡。3 每个设备的端子接线不应多于两根电线。4 电源电缆的芯线连接管和端子规格应与芯线的规格适配，且不得采用开口端子。检验数量:抽验30%。检验方法:观察并用万用表进行测量检查。E一般项目5.4.4 在同一单位工程中，电线绝缘层颜色选择应一致。检验数量:抽验30%。15 检验方法:观察检查。5.5 线缆特性检测I主控项目5.5.1 控制电缆线间以及对地间的绝缘电阻值应大于O.5Mn。检验数量:全部检查。检验方法:用绝缘电阻测试仪进行测量检查。5.5.2 光线路特性指标应符合下列规定:1 每根光纤接续损耗平均值应符合下列规定:1)单模光纤取值范围应为dO.ldB;2)多模光纤取值范围应为卢O.2dB。2 光缆段每根光纤接头损耗平均值应符合下列规定:1)单模光纤取值范围应为正O.08dB;2)多模光纤取值范围应为画O.2Ro3 每根光纤活动连接器损耗平均值应符合下列规定:
