GB∕T 50106-2010 建筑给水排水制图标准.pdf

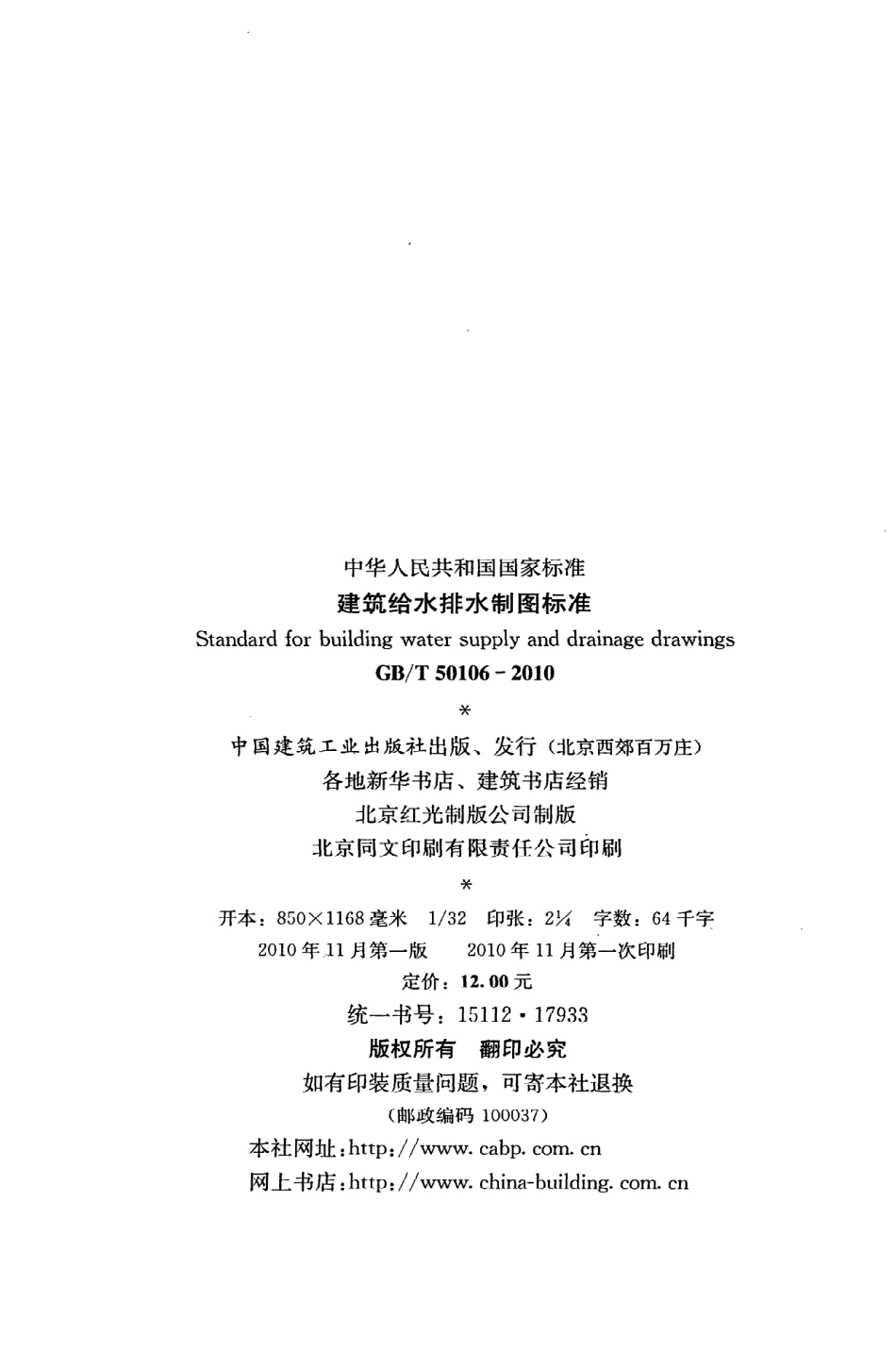

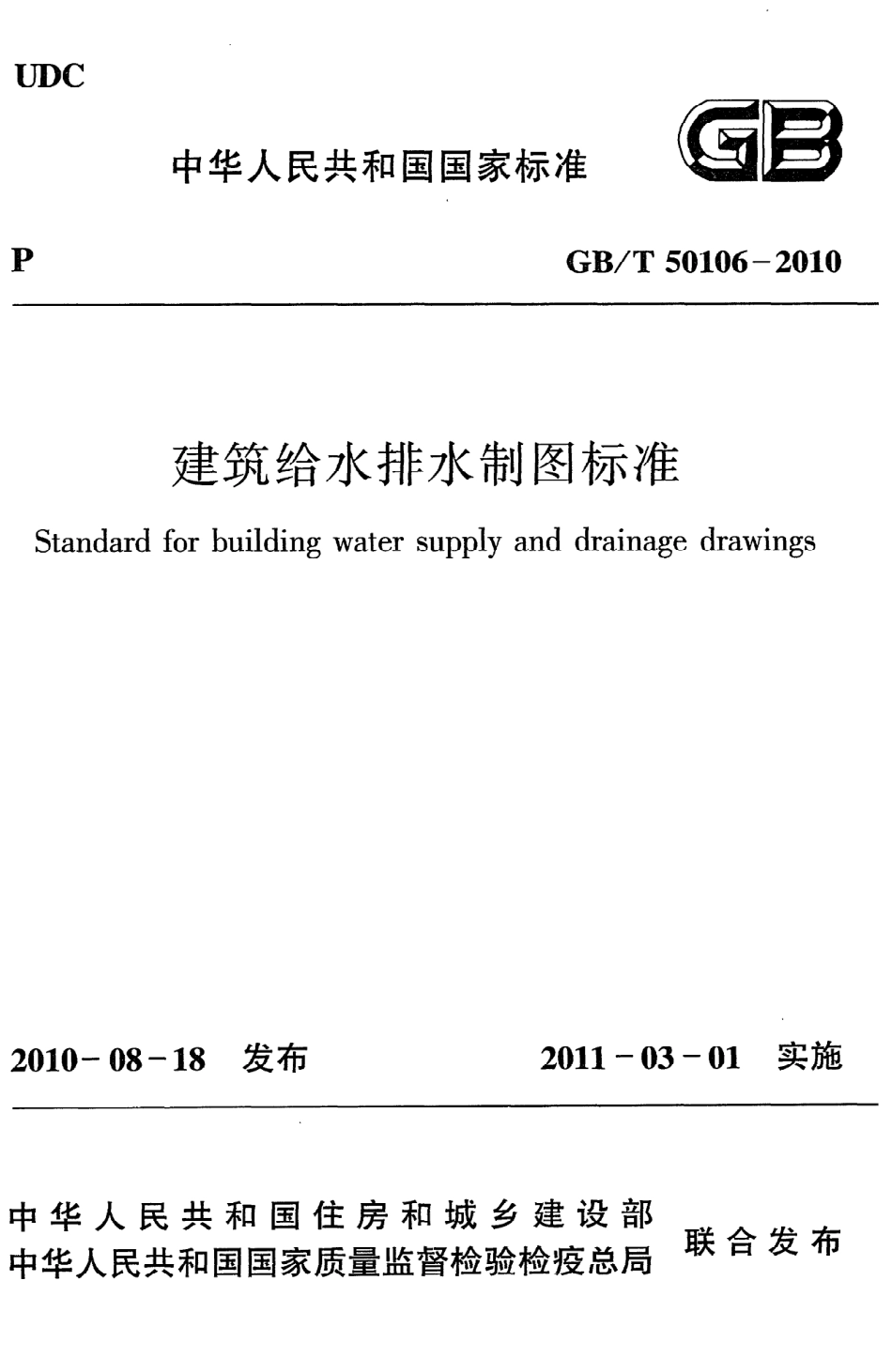

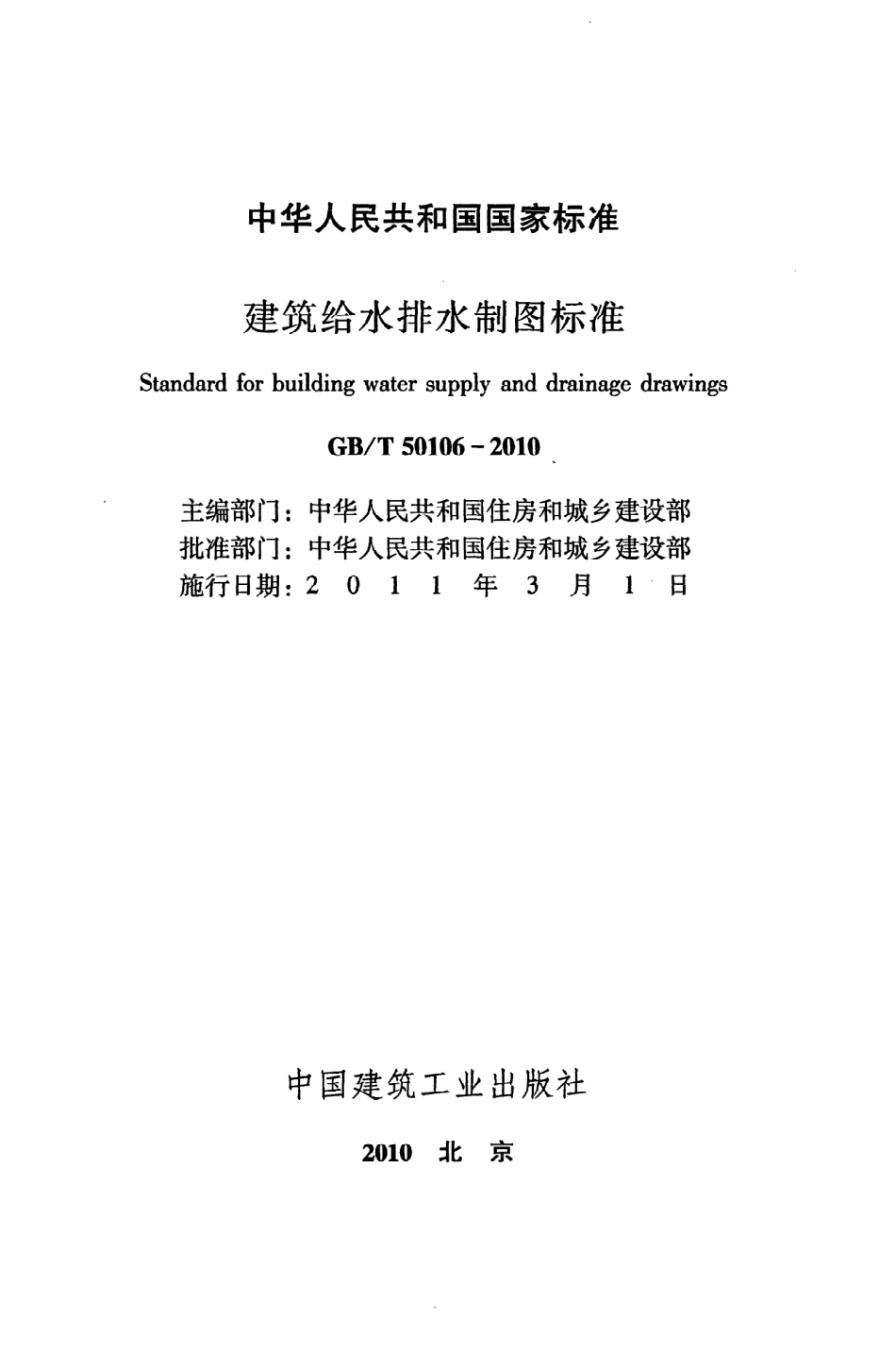

U D C中华人民共和国 国家标，督冒PG B/T5 0 1 0 6一2 0 1 0建筑给水排水制图标准S tandardforbuildingwatersupplyanddrainagedrawings2 0 1 0一0 8一1 8发布2 0 1 1一0 3一0 1实施中 华 人民共 和国住 房 和 城 乡建 设部中华人民共和国国家质量监督检验检疫总局联 合 发 布中华人民共和国国家标准建筑给水排水制 图标准S tandardforbuildingwatersupplyanddrainagedrawingsG B/T5 0 1 0 6一2 0 1 0主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：201 1年3月1日中国建筑工业出版社2 0 1 0北京中华人 民共和 国国家标准建筑给水排水制图标准S tandardforbuildingwatersupplyanddrainagedrawingsC B/T5 0 1 0 6一2 0 1 0关中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公 司制版北京同文印刷有限责任公 司印刷关开本：85 0 X 1 1 6 8毫米1/3 2印张：2万字数：6 4千字2 0 1 0年n月第一版2 0 1 0年n月第一次印刷定价：1 2.0 0元统一书号：1 5 1 1 21 7 9 3 3版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/www.cabpcomcn网上书店：http:/www.china-buildingcomcn中华人民共和国住房和城乡建设部公告第7 4 6号关于发布国家标准建筑给水排水制图标准的公告现批准建筑给水排水制图标准为国家标准，编号为G B/T5 0 1 0 6一2 0 1 0，自2 0 1 1年3月1日起实施。原给水排水制图标准G B/T solo6一2 0 0 1同时废止。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年8月1 8日前、才本标准是根据原建设部关于印发 2 0 0 7年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 71 2 5号）的要求，由中国建筑标准设计研究院会同有关单位在原给水排水制图标准G B/T5 0 1 0 6一2 0 0 1的基础上修订而成。本标准在修订过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国内标准和国外先进标准，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。本标准共分4章，主要技术内容包括：总则、基本规定、图例、图样画法。本标准修订的主要内容是：1增加、修改了部分图例；2修改了图样画法的部分内容。本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术 内容的解释。执行过程中如有意见和建议，请寄送中国建筑标准设计研究院（地址：北京市海淀区首体南路9号主语国际2号楼，邮编：1 0 0 0 4 8)，以便今后修订时参考。本 标 准 主 编 单位：中国建筑标准设计研究院本 标 准 参 编 单 位：中国建筑设计研究院机电专业设计研究院华东建筑设计研究院有限公司北京鸿业同行科技有限公司本标准主要起草人员：李端文贾苇杨世兴冯旭东钱江锋瞿迅谷德性本标准主要审查人员：罗继杰崔长起任向东郑克白伍果毅薛英超郑小梅满孝新王婷宋孝春目次1总则 12基本规定 ，22.1图线 22.2比例 32.3标高 42.4管径 62.5编号 73图例 94图样画法 “3 04.1一般规定 3 04.2图号和图纸编排 3 14.3图样布置 3 34.4总图 3 44.5建筑给水排水平面图 ；.4 14.6管道系统图 “4 34.7局部平面放大图、剖面图 4 44.8水净化处理流程图 4 7本标准用词说明 5 0引用标准名录 5 1附：条文说明 5 3C ontents1G eneralP rovisions ，12B asicR equirements 22.1L ine ”22.2S cale 32.3E levation 42.4D iameterofP ipe 62.5N umberofP ipe 73L egend 94D rawingM ethod 3 04.1G eneralR equirements 3 04.2N umberingandA rrangementofD rawing 3 14.3L ayoutofD rawing 3 34.4G eneralL ayout 3 44.5P lanofB uildingW aterS upplyandD rainage ，4 14.6S ystemD iagramofP ipeline 4 34,7P artia1 E nlargedP lane,S ection 4 44.8W aterP urificationand T reatmentP rocessF low 4 7E xplanationofW ordingin T hisS tandard 5 0L istofQ uotedS tandards 5 1A ddition:E xplanationof P rovisions 5 371总则1.0.1为了统一建筑给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。1.0.2本标准适用于计算机制图和手工制图方式绘制的图样。1.0.3本标准适用于建筑给水排水专业的下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2总图设计图、竣工图；3原有建筑物、构筑物、总图的实测图；4通用设计图、标准设计图。1.0.4本制图标准应按下列规定与现行国家标准房屋建筑制图统一标准G B/T5 0 0 0 1配合使用：1本标准有规定的，均应按本标准执行；2本标准无规定的，而现行国家标准房屋建筑制图统一标准G B/T5 0 0 0 1有规定的内容，均应按现行国家标准房屋建筑制图统一标准G B/T5 0 0 0 1的有关规定执行。1.0.5建筑给水排水专业制图，除应符合本标准外，尚应符合国家现行有关标准的规定。2基本 规 定2.1图线2.1.1图线的宽度b，应根据图纸的类型、比例和复杂程度，按现行国家标准房屋建筑制图统一标准G B/T5 0 0 0 1中的规定选用。线宽石宜为0.7 mm或1omm。2.1.2建筑 给水排水专业制 图，常用 的各种线型宜符合表2.1.2的规定。表2.1.2线型名称线型线宽1用途粗实线新设计的各种排水和其他重力流管线粗虚线-一?新设计的各种排水和其他重力流管线的不可见轮廓线中粗实线0.7 b新设计的各种给水和其他压力流管线；原有的各种排水和其他重力流管线中粗虚线口 口口口口口.口 口口口口 口口.目口口口 口.和口口0.7 b中实线0.sb中虚线0.sb新设计的各种给水和其他压力流管线及原有的各种排水和其他重力 流管线 的不 可见轮廓线给水排水设备、零（附）件的可见轮廓线；总图中新建的建筑物和构筑物的可见轮廓线；原有的各种给水和其他压力流管线给水排水设备、零（附）件的不 可 见轮廓线；总图中新建的建筑物和构筑物的不可见轮廓线；原有的各种给水和其他压力流管线的不可见轮廓线续表2.1.2名称线型线宽用途细实线0.2 5 b建筑的可见轮廓线；总图中原有的建筑物和构筑物的可见轮廓线；制图中的各种标注线细虚线0.2sb建筑的不 可 见轮廓线；总图中原有的建筑物和构筑物的不可见轮廓线单点长画线0.2 5 b中心线、定位轴线折断线-八-0.2 5 b断开界线波浪线尹、脚尸、尹、尹，气0.2 5 b平面图中水面线；局部构造层次范围线；保温范围示意线2.2比例2.2.1建筑给水排水专业制图常用的比例，宜符合表2.2.1的规定。名称区域规划图区域位置图总平面图备注宜与总图专业一致宜与总图专业一致管道纵断面 图水处理厂（站）平面图水处理构筑物、设备间、卫生间，泵房平、剖面图表2.2.1常用 比例比例1:5 0 0 0 0、1:2 5 0 0 0、11 0 0 0 0、15 0 0 0、l:2 0 0 01:1 0 0 0、l:5 0 0、1:3 0 0竖向1,2 0 0、1,1 0 0、1,5 0纵向11 0 0 0、15 0 0、1,3 0 01:5 0 0、l:2 0 0、l:1 0 01:1 0 0、1:5 0、1:4 0、l:3 0续表2.2.1名称比例备注建筑给水排水平面图1:2 0 0、1:1 5 0、1:1 0 0宜与建筑专业一致建筑给水排水轴测图l:1 5 0、l:1 0 0、l:5 0宜与相应图纸一致详图l:5 0、13 0、12 0、l:1 0l:5、l2、1l、212.2.2在管道纵断面图中，竖向与纵向可采用不同的组合比例。2.2.3在建筑给水排水轴测系统图中，如局部表达有 困难时，该处可不按比例绘制。2.2.4水处理工艺流程断面图和建筑给水排水管道展开系统图可不按比例绘制。2.3标高2.3.1标高符号及一般标注方法应符合现行国家标准房屋建筑制图统一标准G B/T5 0 0 0 1的规定。2.3.2室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。2.3.3压力管道应标注管中心标高；重力流管道和沟渠宜标注管（沟）内底标高。标高单位以m计时，可注写到小数点后第二位。2.3.4在下列部位应标注标高：1沟渠和重力流管道：1）建筑物内应标注起点、变径（尺寸）点、变坡点、穿外墙及剪力墙处；2）需控制标高处；3）小区内管道按本标准第4.4.3条或第4.4.4条、第4.4.5条的规定执行；2压力流管道中的标高控制点；3管道穿外墙、剪力墙和构筑物的壁及底板等处；4不同水位线处；5建（构）筑物中土建部分的相关标高。2.3.5标高的标注方法应符合下列规定：1平面图中，管道标高应按图2.3.5一1的方式标注；珊珊2.80鑫一图2.3.5一1平面图中管道标高标注法2平面图中，沟渠标高应按图2.3.5一2的方式标注；1 0.0 1 0图2.3.5一2平面图中沟渠标高标注法3剖面图中，管道及水位 的标高应按图2.3.5一3的方式标注；溢流水位停泵水位（最高水位）开泵水位最低水位6.5 0五乙一6.2 5二与歹一6.0 0一万 之一图2.3.5一39.9 0必9.80、乙一玉乙二飞乙山凡 乙一一污乙山令令令宫阳阴阴吩玉乙.剖面图中管道及水位标高标注法4轴测图中，管道标高应按图2.3.5一4的方式标注。5 7 5山万Z一一争郡图2.3.5一4轴测图中管道标高标注法2.3.6建筑物内的管道也可按本层建筑地面的标高加管道安装高度的方式标注管道标高，标注方法应为H只只 只，H表示本层建筑地面标高。2.4管径2.4.1管径的单位应为mm。，2.4.2管径的表达方法应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径D N表示；2无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径D 火壁厚表示；3铜管、薄壁不锈钢管等管材，管径宜以公称外径D w表示；4建筑给水排水塑料管材，管径宜以公称外径dn表示；5钢筋混凝土（或混凝土）管，管径宜以内径d表示；6复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；7当设计中均采用公称直径D N表示管径时，应有公称直径D N与相应产品规格对照表。2.4.3管径的标注方法应符合下列规定：1单根管道时，管径应按图2.4.3一1的方式标注；2多根管道时，管径应按图2.4.3一2的方式标注。6D 八 佗 O图2.4.3一1单管管径表示法刀 卯1 5 0鉴堂犷D N I5 0图2.4.3一2多管管径表示法2.5编号2.5.1当建筑物的给水引人管或排水排出管的数量超过一根时，应进行编号，编号宜按图2.5.1的方法表示。:：厂三仁之乡才一一一一引入（排出）管管道类别代码同类管道编号图2.5.
