GB∕T 41398-2022 显微镜 双目镜筒最低要求.pdf

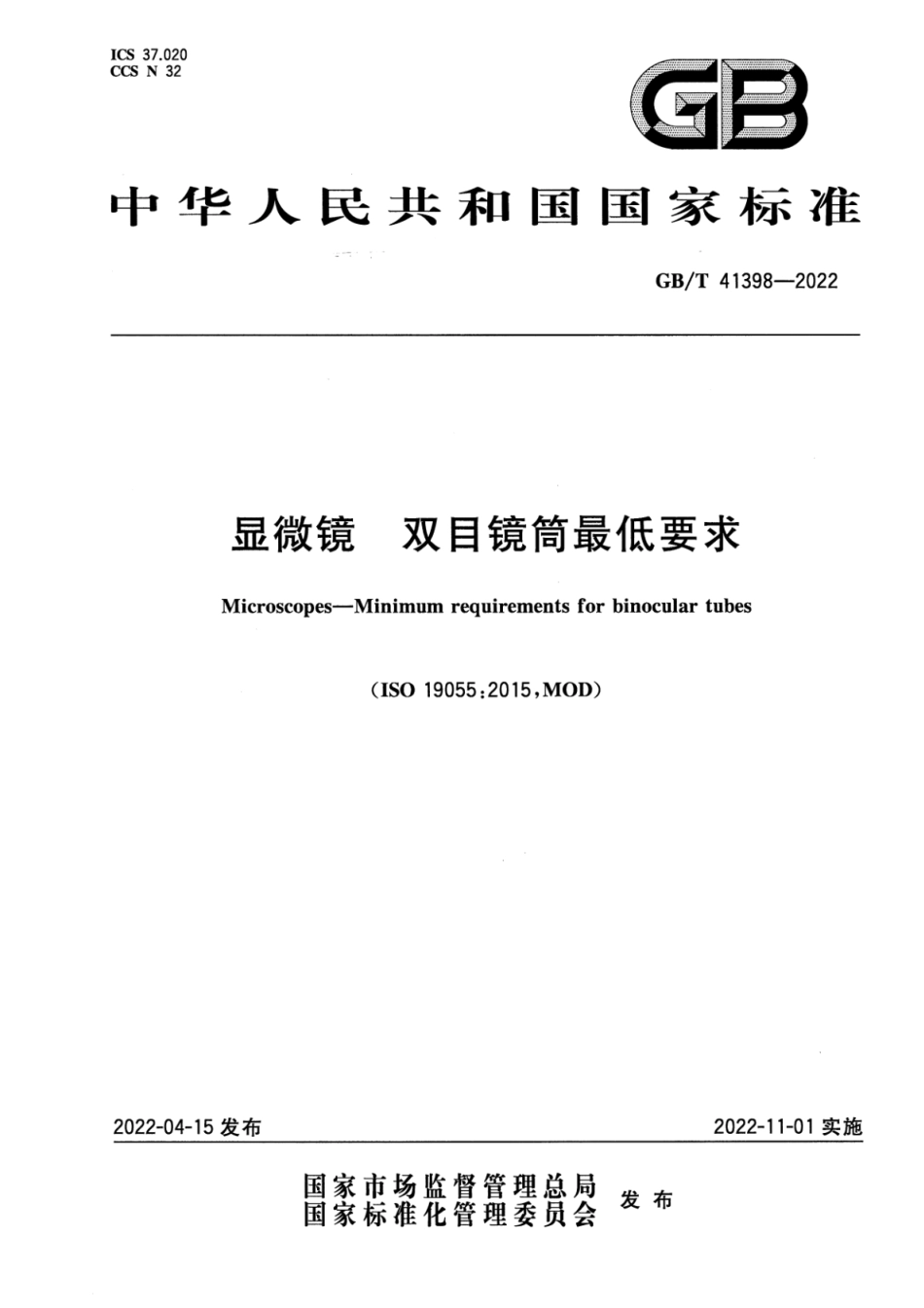

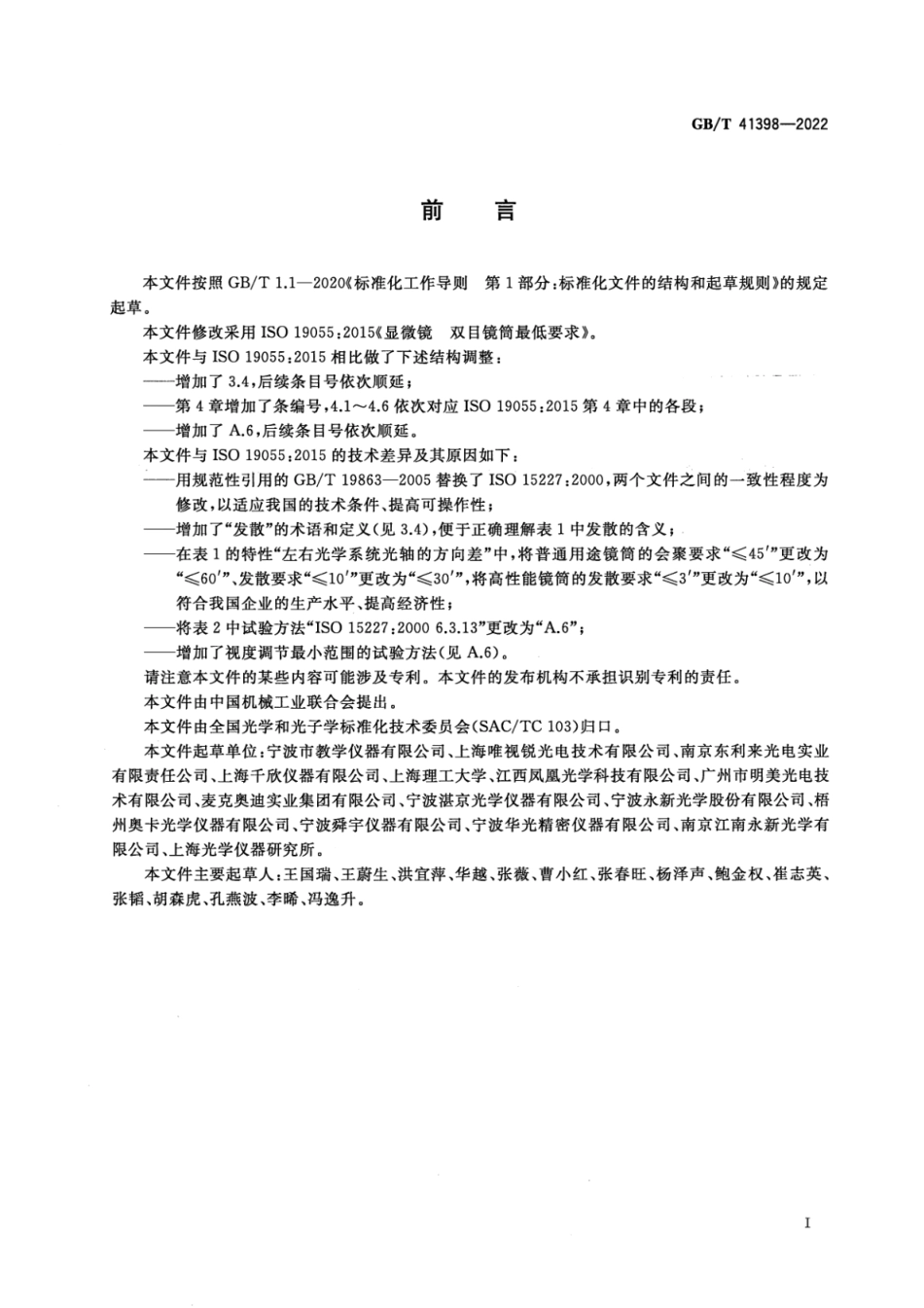

ICS 37.020CCS N 32GB中华人民共和国国家标准GB/T41398-2022显微镜双目镜筒最低要求Microscopes-Minimum requirements for binocular tubes(ISO 19055:2015,MOD)2022-04-15发布2022-11-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T41398-2022前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件修改采用ISO19055:2015显微镜双目镜筒最低要求。本文件与ISO19055:2015相比做了下述结构调整：增加了3.4，后续条目号依次顺延；第4章增加了条编号，4.14.6依次对应ISO19055:2015第4章中的各段；增加了A.6,后续条目号依次顺延。本文件与ISO19055:2015的技术差异及其原因如下：用规范性引用的GB/T19863-2005替换了ISO15227:2000,两个文件之间的一致性程度为修改，以适应我国的技术条件、提高可操作性；增加了“发散”的术语和定义（见3.4），便于正确理解表1中发散的含义；在表1的特性“左右光学系统光轴的方向差”中，将普通用途镜筒的会聚要求“45更改为“60”、发散要求“10”更改为“30”，将高性能镜筒的发散要求“3”更改为“10”，以符合我国企业的生产水平、提高经济性；将表2中试验方法“ISO15227:20006.3.13”更改为“A.6”;增加了视度调节最小范围的试验方法（见A.6)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国光学和光子学标准化技术委员会(SAC/TC103)归口。本文件起草单位：宁波市教学仪器有限公司、上海唯视锐光电技术有限公司、南京东利来光电实业有限责任公司、上海千欣仪器有限公司、上海理工大学、江西凤凰光学科技有限公司、广州市明美光电技术有限公司、麦克奥迪实业集团有限公司、宁波湛京光学仪器有限公司、宁波永新光学股份有限公司、梧州奥卡光学仪器有限公司、宁波舜宇仪器有限公司、宁波华光精密仪器有限公司、南京江南永新光学有限公司、上海光学仪器研究所。本文件主要起草人：王国瑞、王蔚生、洪宜萍、华越、张薇、曹小红、张春旺、杨泽声、鲍金权、崔志英、张韬、胡森虎、孔燕波、李晞、冯逸升。IGB/T41398-20224.2表1对普通用途镜筒和高性能镜筒做了区分。注：普通用途镜筒满足显微镜应用的基本要求，高性能镜筒增强了长时间使用时的观察效果。4.3宣称符合本文件的任何款式的镜筒应满足表1中的要求。4.4在规定的IPD最小调节范围内，应满足表1全部要求。4.5带视度调节的镜筒应满足表1、表2和表3的要求。4.6不带视度调节的镜筒应满足表1和表3的要求。表1光学机械要求特性普通用途镜筒的要求高性能镜筒的要求试验方法IPD最小调节范围55 mm75 mm附录A中A1IPD刻尺示值误差士1mmA.2垂直15左右光学系统光轴GB/T19863-2005的方向差会聚6045水平中4.5发散3010垂直0.20mm左右像之间的中会聚A.3心差水平0.40mm发散左右像之间轴向位置差土0.3mmA.4GB/T19863-2005左右光学系统像旋度的差异2中4.6左右光学系统出瞳位置差1mmA.5表2带视度调节镜筒的附加光学机械要求特性要求试验方法视度调节最小范围-5D+5DA.6零视度时左右像之间轴向位置差士0.5mmA.7表3辐射要求特性要求试验方法相对亮度65%A.8
