GB∕T 50145-2007 土的工程分类标准.pdf

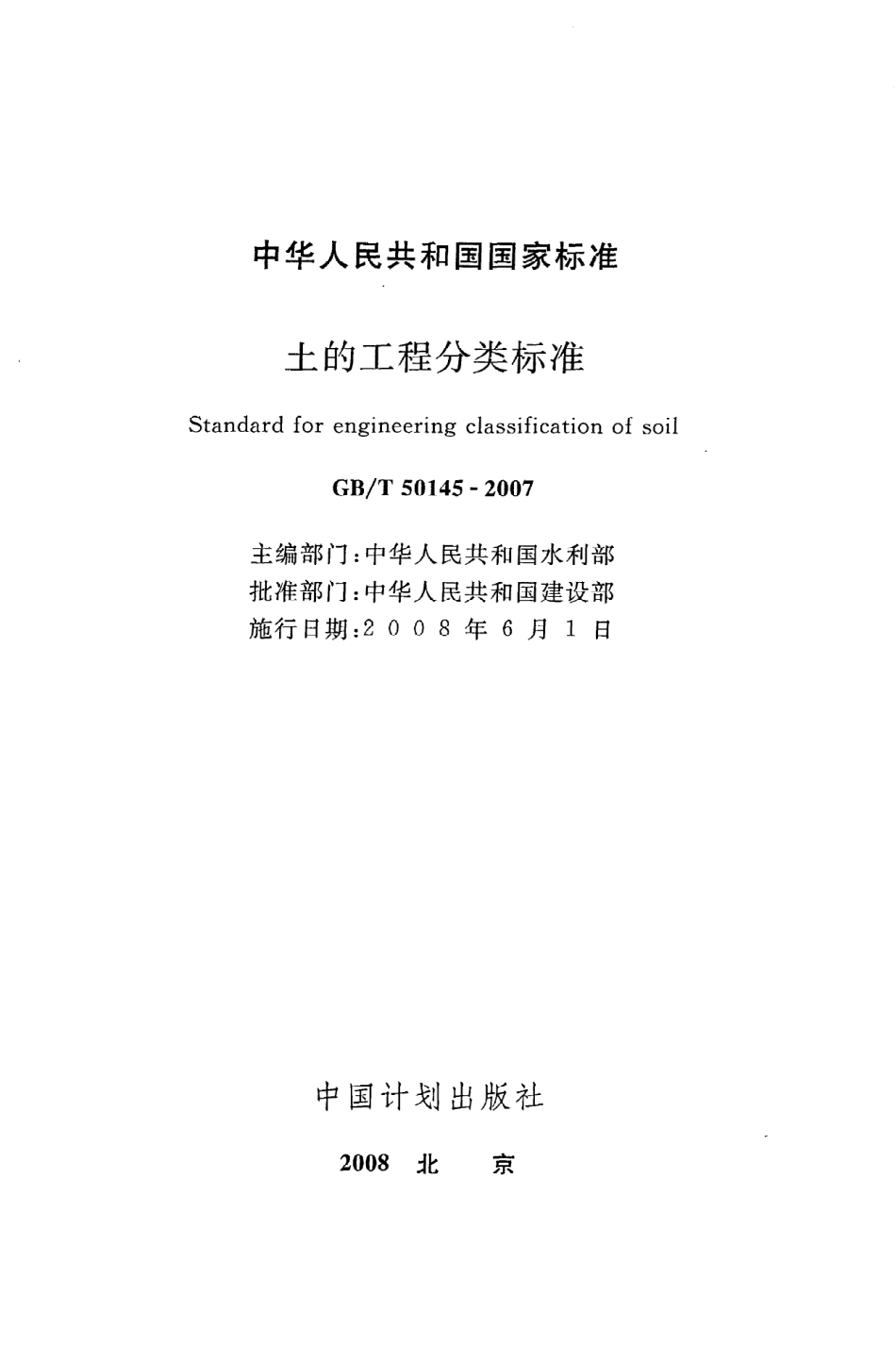

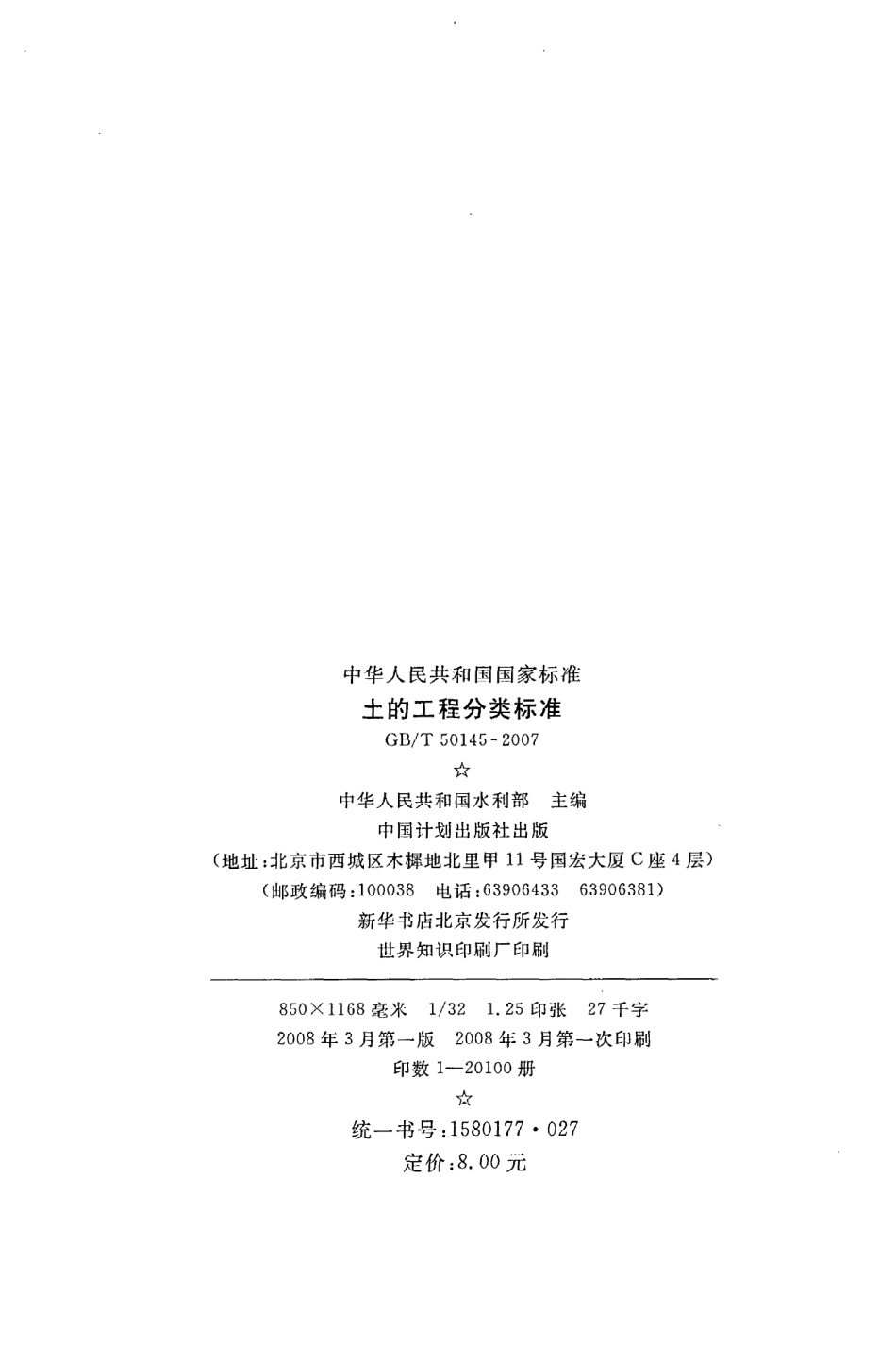

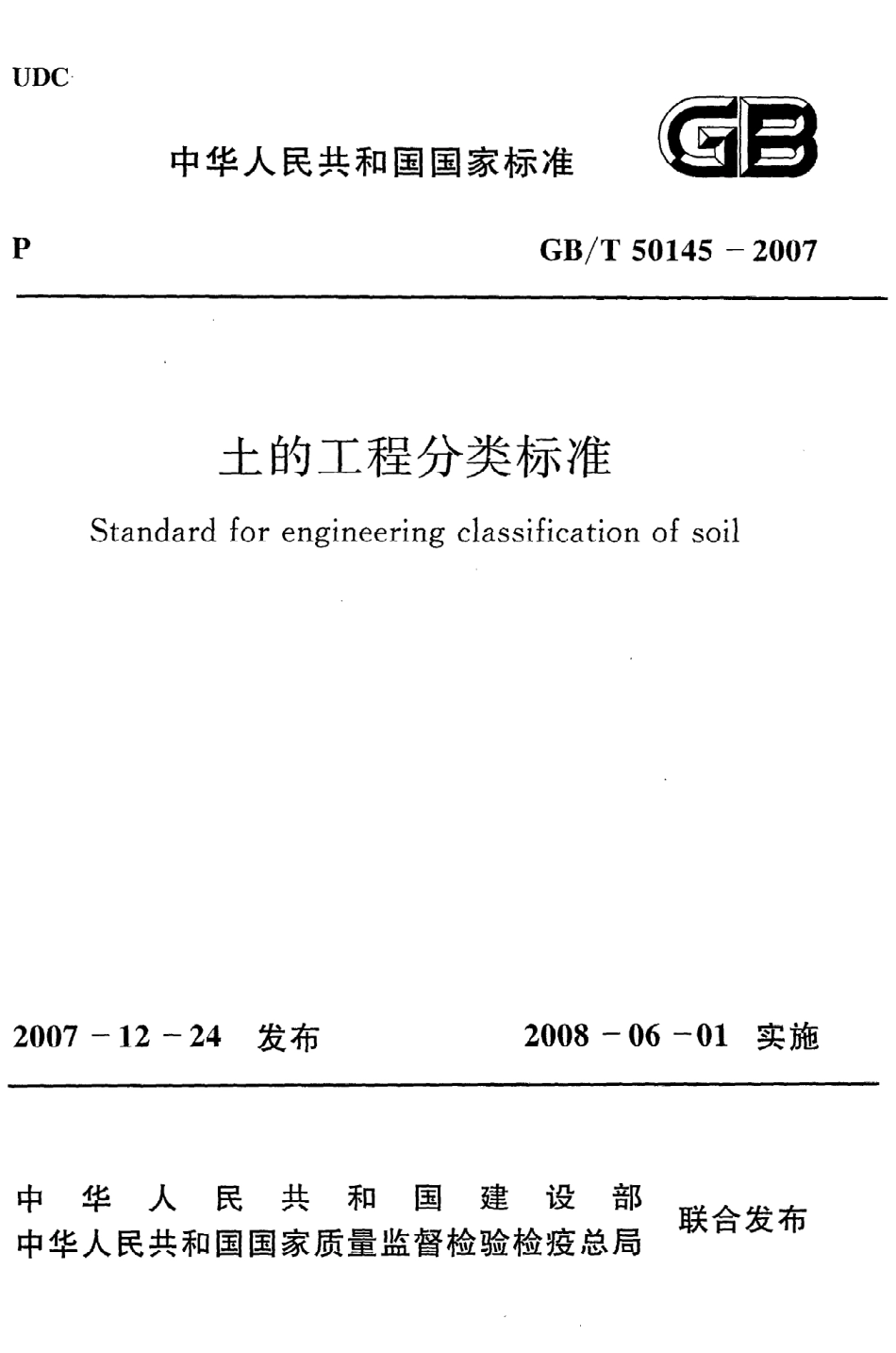

U D C中华人民共和 国 国家标，遏国G B/T5 0 1 4 5一2 0 0 7土的工程分类标准S tandardforengineeringclassificationof 5 0 1 12 0 0 7一1 2一2 4发布2 0 0 8一0 6一0 1实施中华人民共和国建设部中华人民共和 国国家质量监督检验检疫 总局联合发布二哥月目中华人民共和 国国家标准土的工程分类标准S tandardforengineeringclassificationof 5 0 1 1G B/T5 0 1 4 5一2 0 0 7主编部门：中华人 民共 和 国水利部批准部门：中华人 民共和 国建设部施行日期：2 0 0 8年6月1日中国计划出版社2 0 0 8北京中华人 民共和 国国家标准土的工程分 类标 准G B/T5 0 1 4 5一2 0 0 7中华人 民共和国水利部主编中国计划 出版社 出版（地址：北京市西城区木棍地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识印刷厂印刷85 0只1 1 6 8毫米1/3 21.2 5印张2 7千字2 0 0 8年3月第一版2 0 0 8年3月第一次印刷印数1一2 0 1 0 0册统一书号：1 5 80 1 7 70 2 7定价：8.0 0元中华人 民共和 国建 设部公告第7 7 2号建设部关于发布国家标准 土的工程分类标准的公告现批 准土 的工程分类标 准为 国家标准，编号 为G B/T5 0 1 4 5一2 0 0 7，自2。8年旦月1日起实施。原土的分类标准G B J14 5一9 0同时废止。本标准 由建设部标准定额研究所组织 中国计划 出版社 出版发行。中华人 民共和 国建设部二0 0七年二月二十四 日含沼山.月 lJ吕本标准是根据建设部建标2 0 0 46 7号文关于印发“二0 0 四年工程建设 国家标准制订、修订计划的通知”要求，由南京水利科学研究院会同有关单位，在土 的分类标准G B J1 4 5一9 0的基础上修订而成 的。土 的工程分类标准共分5章，主要 内容有：总则，术语、符号和代号，基本规定，土的分类，土的简易鉴别、分类和描述等。另有一个附录。本标准修订 的主要内容有：取消了原标准正 文中特殊 土部分内容；增加了“术语、符号 和代号”，取 消 了“附录一基本代号”；粒组划分中砾粒增加了1组细分，砂粒增加了2组 细分；取消了锥尖人土深度1 0 mm液限标准塑性 图及其相关内容；增加了“附录A土的工程分类体系框 图”。本标准 由建设部负责管理，由水 利部水利水 电规 划设计总 院负责日常管理，由南京水利科学 研究院负责具体技术内容解释。在执行本标准过程中，请各单位结合工程实践，认真总结经验，并将意见和建议 寄送南京水利科 学研究 院（地址：南 京 市广州路2 2 3号，邮编：2 1 0 0 2 9)，以供今后修订 时参考。本标准主编单位、参 编单位和主要起草人：主 编 单 位：南京水利科学研究院参编 单 位：中国建筑科学研究院建设综合勘察研究设计院北京市勘察设计研究院铁道科学研究院交通部公路科学研究所中冶集团建筑研究总院机械工业勘察设计研究院中国水利水 电科学研究院长江科学 院西安理工大学吉林大学主要起草 人：范 明桥滕延京武威刘艳华罗梅云王园辛鸿博张炜温彦峰龚壁卫胡再强王清田喜春王芳目次1总则 ，（1)2术语、符号和代号 ，（2)2.1术语 （2)2.2符号；，一（3)2.3代号 （3)3基本规定 ，（6)4土的分类 ，(8)5土的简易鉴别、分类和描述 ，（1 1)5.1简易鉴别方法 （1 1)5.2鉴别分类 ，（1 2)5.3土的描述 ，（1 3)附录A土的工程分类体系框图 （1 4)本标准用词说明 ，（1 5)附：条文说明 ，（1 7)1总则1.0.1为统一土 的工程分类，便于对 土 的性状作定性评价，制定本标准。1.0.2本标准适用 于土的基本分类。各行业在遵 守本标 准 的基础上 可根据需要编制专门分类标准。1.0.3土的分类指标试验 除应符合本标准 的规定外，尚应符合国家现行有关标准 的规定。2术语、符号和代号2.1术语2.1.1粒径grainsize土粒 能通过 的最小筛孔 孔 径，或土粒 在静水中具 有 相 同下沉速度的当量球体直径。2.1.2粒径分布曲线grainS izedistributioncurve反 映小 于某粒径 的土颗粒质量占土 的总质量百分率的关系曲线。2.1.3限制粒径constrainedgrainsize粒径 分布 曲线上 小 于该粒 径 的 土 粒质量占土 的 总质量 的6 0的粒径。2,1.4有效粒径effectivegrainS ize粒径分布 曲线上 小 于该粒 径 的 土 粒质量占土 的 总 质 量 的1 0炜的粒径。2.1.5粒 组fraction按 粒径大小划分的组。2.1.6不均匀 系数coefficientofuniformity土颗粒粒径分布均匀性 的系数。2.1.7曲率系数coefficientofcurvature土颗粒粒径分布 曲线形态 的系数。2.1.8级 配gradation土样 中各粒组 占总土粒 质量 的 比例。2.1.9液 限liquidlimit细粒土流动状态 与可塑状态 间的界 限含水率。2.1.1 0塑 限plasticlimit2细粒土可塑状态与半固体状态间的界 限含水率。2.1.1 1塑性指数plasticityindex液 限与塑 限的差值。2.1.1 2塑性 图plasticitychart以塑性指数I P为纵坐标、液限wL为横坐标用 于细粒 土分类的图。2.1.1 3有 机质土organic5 0 1 1有机质含量 O m一定（5%(O m2 0 0卵石（碎石）6 0 d镇2 0 0粗粒砾粒粗砾2 0 d镇6 0中砾5d镇2 0细砾2d镇5砂粒粗砂0.5d簇2中砂0.2 5 d毛0.5细砂”0.0 7 5 d簇0.2 5细粒粉粒0.0 0 5 d(0.0 7 5豁粒d簇0.0 0 53.0.3土颗粒 级 配特征 应 根 据 土 的不均匀系数C。和曲率系数C。确定，并应符合下列规定：1不均匀系数C。，应按下式计算：_don七，一下二以1 0(3.0.3一1)2曲率系数C。，应按下式计算：土类粒 组 含 量土类代号土类名称含细粒土砾5镇细粒含量 1 5%G F含细粒土砾细粒土质砾1 5镇细粒含量 5 0%细粒组 中粉粒含量不大于5 0%G C戮土质砾细粒组 中粉粒含量大于5 0%G M粉土质砾续表4.0.44.0.5砂类土 的分类应符合表4.0.5的规定。表4.0.5砂类土的分类土类粒 组 含 量土类代号土类名称砂细粒含量 5%级配C。5 1簇C c簇3S w级配 良好砂级配：不 同时满足上述要求S P级配不 良砂含细粒土砂5%（细粒含量 1 5%S F含细粒土砂细粒土质砂1 5簇细粒含量 5 0%细粒组 中粉粒含量不大于5 0%S C戮土质砂细粒组 中粉粒含量大于5 0写S M粉土质砂4.0。64.0。712土。34。0。8试样 中细粒组含量不小 于5 0的土为细粒类土。细粒类土应按下列规定划分：粗粒组含量不大于2 5的土称细粒土。粗粒组含量大 于2 5写且不大于5 0的土称含粗粒 的细粒有机质含量小 于1 0且不小于5的土称有机质土。细粒土 的分类应符合表4.0.8的规定。表4.0.8细粒土的分类土的塑性指标在塑性 图3.0.5中的位置土类代号土类名称I P 妻0.7 3(wL一2 0)和 介妻7wL妻5 0%C H高液限豁土wL5 0%C L低液限豁土I P0.7 3(wL一2 0)或厅 4wL)5 0%M H高液限粉土wL5 0%M L低液限粉土注：豁土一粉土过渡区（C L一M L）的土可按相邻土层的类别细分。4.0.9含粗粒 的细粒 土应根据所 含 细粒 土 的塑性指标在塑性 图中的位置及所含粗粒类别，按下列规定划分：1粗粒中砾粒含量大于砂粒含 量，称含砾 细粒土，应在细粒土代号后加代号G。2粗粒中砾粒含量不大于砂粒 含 量，称含 砂 细粒 土，应在细粒土代号后加代号S。4.0.1 0有机质土应按表4.0.8划分，在各相 应 土类代号之后应加代号O。4.0.n土 的含量或指标等于界限值时，可根据使用 目的按偏于安全 的原则分类。4.0.1 2土的分类可按 附录A进行。5土的简易鉴别、分类 和描述5.1简易鉴别方法5.1.1目测法鉴别：将研散的风 干试样摊成一薄层，估计土中巨、粗、细粒组所 占的 比例确定土的分类。5.1.2干强度试验：将一小块 土捏成土 团，风干后用手指捏碎、册断及捻碎，并应根据用力的大小进行下列 区分：1很难或用力才 能捏碎或册 断为干强度高。2稍用力即可捏碎或册断为干强度中等。3易于捏碎或捻成粉末者为干强度低。注：当土 中含碳酸盐、氧化铁等成分时会使土 的干强度增大，其干强度宜再将湿土作手捻试验，予 以校核。5.1.3手捻试验：将稍湿或硬塑 的小 土块在手中捻捏，然后用拇指 和食指将土捏成 片状，并应 根据手感 和 土片光 滑度进行下 列 区分：1手滑腻，无砂，捻 面光 滑为塑性高。2稍有滑腻，有砂粒，捻面稍有光滑者为塑性 中等。3稍有薪性，砂感 强，捻 面粗糙 为塑性低。5.1.4搓条试验：将含水率略大 于塑 限的湿 土块在手中揉捏 均匀，再在手掌上搓成土条，并应根据土条不断裂 而能达到的最小直径进行下列区分：1能搓成直径小 于lmm土条 为塑性高。2能搓成直径 为1一3 mm土条为塑性 中等。3能搓成直径大于3 mm土条为塑性低。5.1.5韧性试验：将含水率略大 于塑 限 的土块 在手中揉捏 均匀，并在手掌中搓 成 直 径为3 mm的土条，并应 根 据再 揉成土团和搓1 l条 的可能性进行下列 区分：1能揉成土 团，再搓成条，揉而不碎者为韧性高。2可再揉成团，捏而不易碎者为韧性中等。3勉 强或不能再揉成 团，稍捏 或不捏 即碎者为韧性低。5.1.6摇 震 反应 试验：将软塑 或流动 的小土块捏成土球，放在手掌上反复摇晃，并 以另一手掌击此手掌。土中自由水将渗出，球面呈现光泽；用二个 手指 捏 土球，放松 后水又被 吸入，光泽 消失。并应根据渗水和吸水反应快慢，进行下列区分：1立 即渗水及 吸水者为反应 快。2渗水及 吸水中等者为反应中等。3渗水、吸水慢者为反应慢。4不渗水、不吸水者 为无反应。5.2鉴 别 分 类5.2.1巨粒类土和粗粒类土可根据目测结 果按第4.0.1一4.0.6条的分类定名。5.2.2细粒类土可根据干强度、手捻、搓条、韧性 和摇震反应等试验结果按 表5.2.2分类定名。表5.2.2细粒土的简易分类搓条试验干强度手捻试验可搓成土条 的最小直径（mm)摇震反应 土类代号韧性低一中粉粒为主，有砂感，稍有豁性，捻面较粗糙，无光泽低一中 快一中M L中一高含砂粒，有戮性，稍有滑腻感，捻面较光滑，稍有光泽中 慢一无C L中一高粉粒较多，有豁性，稍有滑腻感，捻面较光滑，稍有光泽中一高 慢一无续表5.2.2干强度手捻试验搓条试验摇震反应土类代号可搓成土条 的最小直径（mm)韧性高一很高无砂感，赫性大，滑腻感强，捻面光滑，有光泽1 5%1 5%巨粒含量提5 0%砾砾粒组含量砂粒组含量粗粒类土粗粒组含量5 0%砂砾粒组含量习 雄 赵 沮 含量猫土I，扮住刀帆欢0）和I。杂7粉土介0.7 3帆一2 0）或介4细粒土毛2 5%A线以上衣阵介7漂石B漂歹 含黛决胆 歹含量卵石肠 基互含量终翅彰睿搅合王漂石画一要互含量钾卵石食髦浪苔 王卵石口 否厂一遵五含 量鉴鲡食鼻一襟翰赔 王酥一漂石含量卵石含量 茹右混合止面漂石含量簇卵石含量褥石一一细粒含量点._.活细粒土砾丽一5镬细粒含量巧绷公袋砾既画巧暇细粒含量5 O%一砂丁细粒含量5%?誉细粒王砂丽一一5%细粒含量1 5%一葡版 函 砂呱骊1 5 蛋细粒含量5 0%仁噢夔匕口翌噩鳄墨猫土或粉土l口
