GB∕T 41532-2022 聚氯乙烯结构泡沫板材.pdf

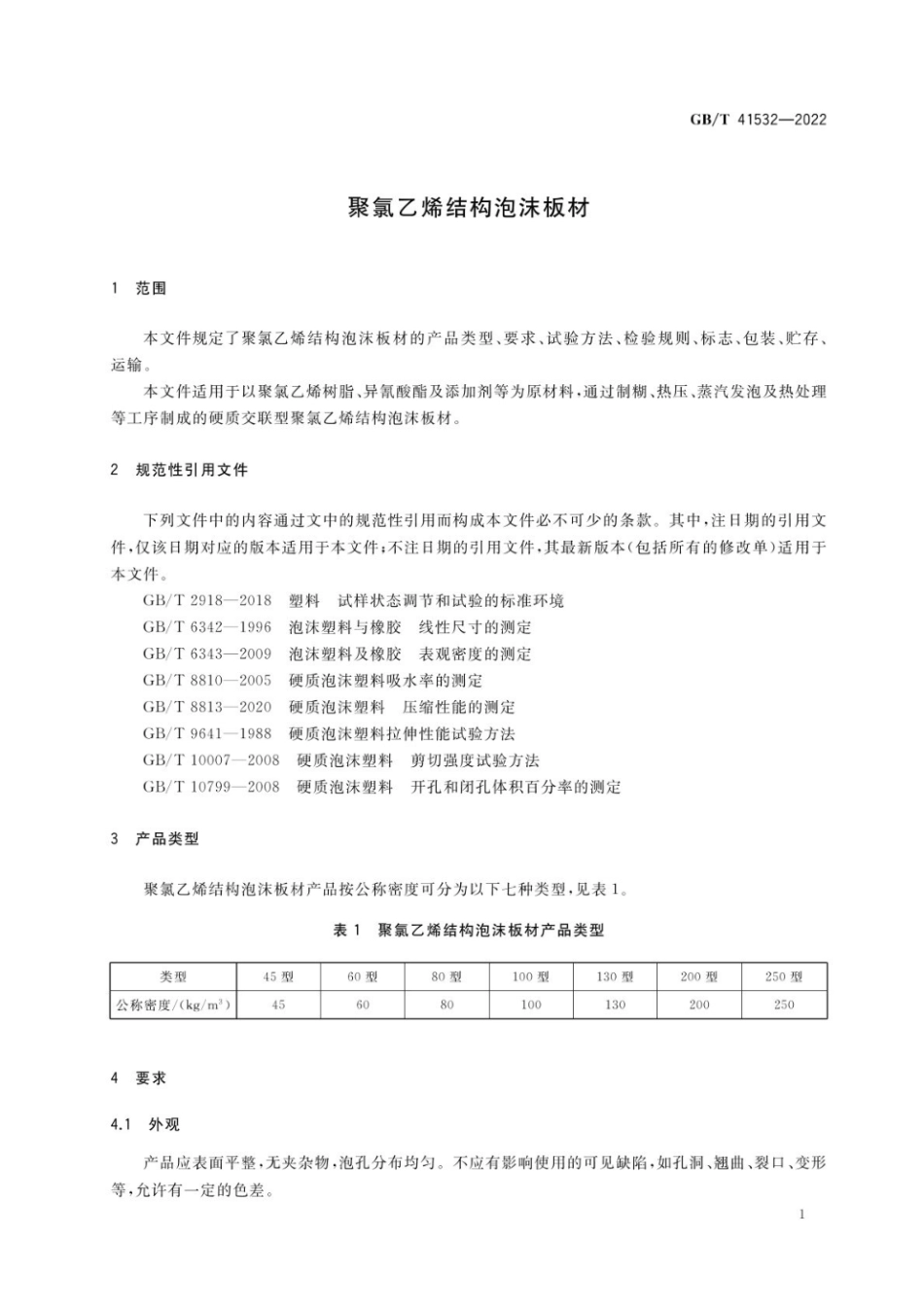

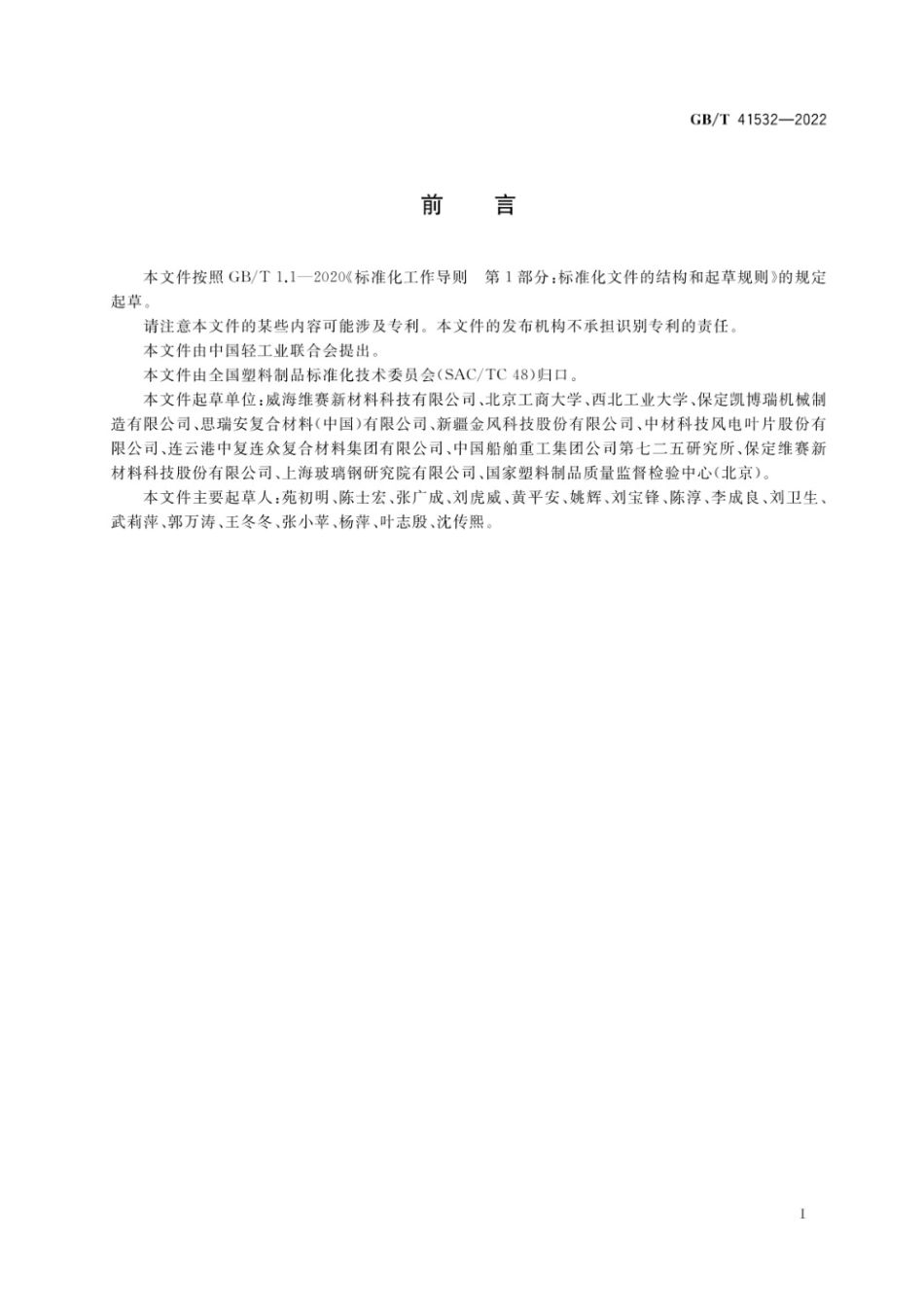

GB/T41532-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国塑料制品标准化技术委员会(SAC/TC48)归口。本文件起草单位：威海维赛新材料科技有限公同、北京工商大学、西北工业大学、保定凯博瑞机械制造有限公司、思瑞安复合材料（中国）有限公司、新疆金风科技股份有限公司、中材科技风电叶片股份有限公司、连云港中复连众复合材料集团有限公司、中国船舶重工集团公司第七二五研究所、保定维赛新材料科技股份有限公司、上海玻璃钢研究院有限公司、国家塑料制品质量监督检验中心（北京）。本文件主要起草人：苑初明、陈士宏、张广成、刘虎威、黄平安、姚辉、刘宝锋、陈淳、李成良、刘卫生、武莉萍、郭万涛、王冬冬、张小苹、杨萍、叶志殷、沈传熙。GB/T41532-20225试验方法5.1状态调节按GB/T2918-2018中二级环境条件进行，在此条件下进行不少于16h的状态调节。5.2外观目测。5.3尺寸测量按GB/T6342-1996要求进行测定。5.4表观密度按GB/T6343-2009要求进行测定。5.5压缩强度与压缩模量按GB/T8813-2020要求进行测定。试样尺寸为长(501)mm宽(501)mm厚(500.5)mm,试样两平行面的平行度误差不应大于1%，模量取值需采用引伸计。加载速率为5mm/min,有效试样数量为5个。5.6拉伸强度与拉伸模量按GB/T9641-1988进行。试样尺寸为长(1501)mm宽(401)mm厚(10土0.1)mm,窄部宽度为(250.1)mm,模量取值需采用引伸计。加载速率为5mm/min,有效试样数量为5个。拉伸模量按式(1)取值：E-A(1)式中：E拉伸模量，单位为兆帕(MPa);F比例极限力差（力-变形曲线中有明显的直线部分），单位为牛顿(N);Ax比例极限变形差（力-变形曲线中有明显的直线部分），单位为毫米(mm);L试样的标距，单位为毫米(mm);A试样原始横截面积，单位为平方毫米(mm2)。5.7剪切强度、剪切模量与剪切断裂延伸率按GB/T10007-2008进行。试样尺寸为长250mm宽50mm厚(250.5)mm。加载速率为1mm/min,有效试样数量为5个。剪切断裂延伸率按式(2)取值：r=100(2)3
