GB∕T 38693-2020 燃气燃烧器和燃烧器具用安全和控制装置_特殊要求_热电式熄火保护装置.pdf

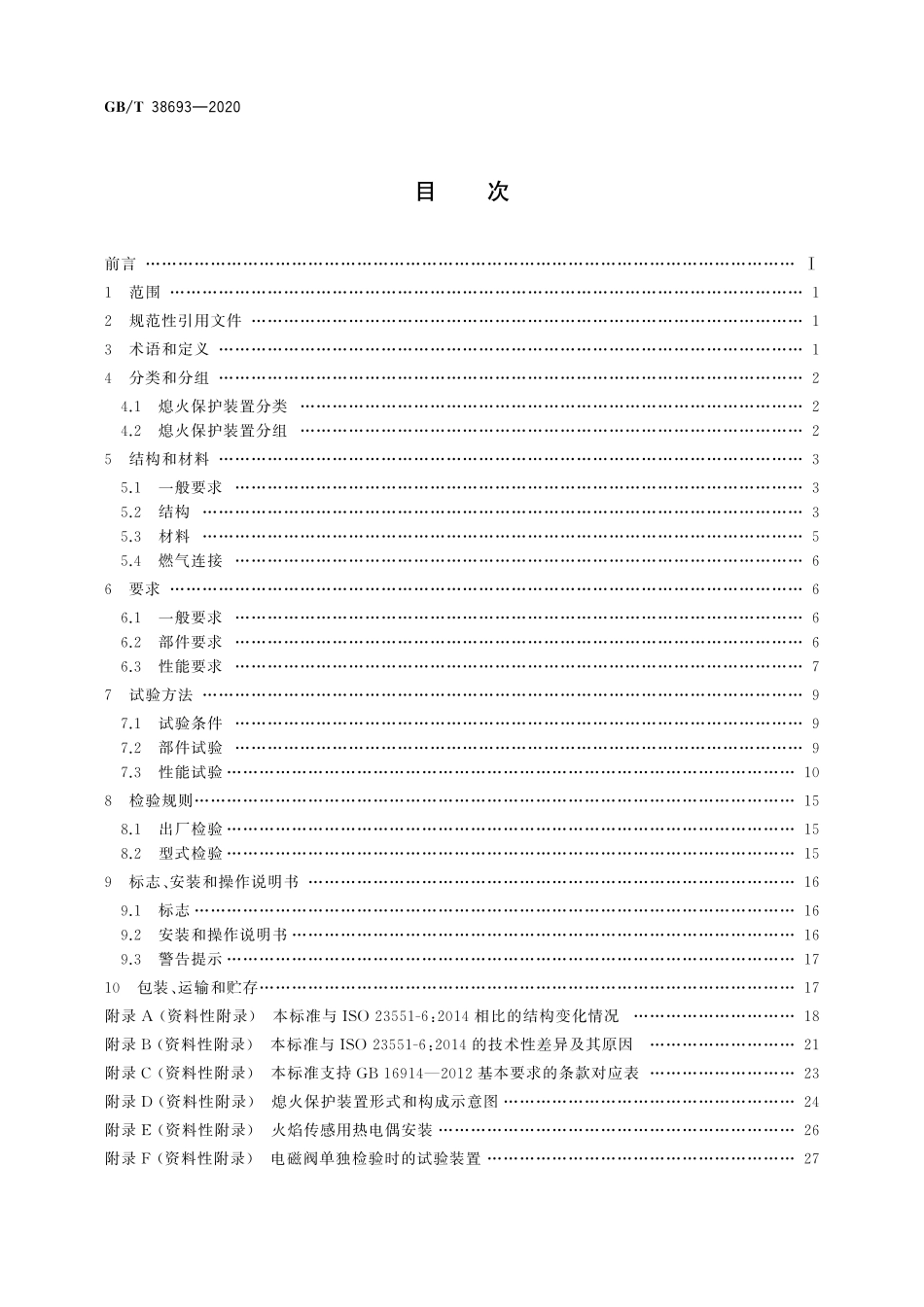

I C S9 1.1 4 0P4 5中 华 人 民 共 和 国 国 家 标 准G B/T3 8 6 9 32 0 2 0燃气燃烧器和燃烧器具用安全和控制装置特殊要求 热电式熄火保护装置S a f e t ya n dc o n t r o l d e v i c e s f o rg a sb u r n e r sa n dg a s-b u r n i n ga p p l i a n c e sP a r t i c u l a rr e q u i r e m e n t sT h e r m o e l e c t r i c f l a m e s u p e r v i s i o nc o n t r o l s(I S O2 3 5 5 1-6:2 0 1 4,S a f e t ya n dc o n t r o l d e v i c e s f o rg a sb u r n e r sa n dg a s-b u r n i n ga p p l i a n c e sP a r t i c u l a r r e q u i r e m e n t sP a r t6:T h e r m o e l e c t r i cf l a m es u p e r v i s i o nc o n t r o l s,MOD)2 0 2 0-0 3-3 1发布2 0 2 1-0 2-0 1实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布目 次前言1 范围12 规范性引用文件13 术语和定义14 分类和分组2 4.1 熄火保护装置分类2 4.2 熄火保护装置分组25 结构和材料3 5.1 一般要求3 5.2 结构3 5.3 材料5 5.4 燃气连接66 要求6 6.1 一般要求6 6.2 部件要求6 6.3 性能要求77 试验方法9 7.1 试验条件9 7.2 部件试验9 7.3 性能试验1 08 检验规则1 5 8.1 出厂检验1 5 8.2 型式检验1 59 标志、安装和操作说明书1 6 9.1 标志1 6 9.2 安装和操作说明书1 6 9.3 警告提示1 71 0 包装、运输和贮存1 7附录A(资料性附录)本标准与I S O2 3 5 5 1-6:2 0 1 4相比的结构变化情况1 8附录B(资料性附录)本标准与I S O2 3 5 5 1-6:2 0 1 4的技术性差异及其原因2 1附录C(资料性附录)本标准支持G B1 6 9 1 42 0 1 2基本要求的条款对应表2 3附录D(资料性附录)熄火保护装置形式和构成示意图2 4附录E(资料性附录)火焰传感用热电偶安装2 6附录F(资料性附录)电磁阀单独检验时的试验装置2 7G B/T3 8 6 9 32 0 2 0前 言 本标准按照G B/T1.12 0 0 9给出的规则起草。本标准使用重新起草法修改采用I S O2 3 5 5 1-6:2 0 1 4 燃气燃烧器和燃烧器具用安全和控制装置 特殊要求 第6部分:热电式熄火保护装置。本标准与I S O2 3 5 5 1-6:2 0 1 4相比在结构上有较多调整,附录A中列出了本标准与I S O2 3 5 5 1-6:2 0 1 4的章条编号对照一览表。本标准与I S O2 3 5 5 1-6:2 0 1 4相比存在技术性差异,这些差异涉及的条款已通过在其外侧页面空白位置的垂直单线()进行了标示,附录B中给出了相应技术性差异及其原因的一览表。本标准为与G B1 6 9 1 42 0 1 2 燃气燃烧器具安全技术条件 保持一致,在附录C中给出了本标准支持G B1 6 9 1 42 0 1 2基本要求的条款对应表。本标准还做了下列编辑性修改:修改了标准名称;删除了I S O2 3 5 5 1-6:2 0 1 4的资料性附录A和附录B;增加了资料性附录C、附录E和附录F,强调与我国强制性技术法规类标准的对应情况;修改了I S O2 3 5 5 1-6:2 0 1 4的资料性附录H作为附录D。本标准由中华人民共和国住房和城乡建设部提出并归口。本标准起草单位:奥可利电子(昆山)有限公司、中国市政工程华北设计研究总院有限公司、宁波市万宝电器有限公司、宁波奥凯安全科技有限公司、浙江三国精密机电有限公司、中山骏业佳安特电器有限公司、深圳市贝来加尔技术有限公司、艾欧史密斯(中国)热水器有限公司、广东万和电气有限公司、青岛经济技术开发区海尔热水器有限公司、宁波方太厨具有限公司、华帝股份有限公司、浙江帅丰电器股份有限公司、浙江博立灶具科技有限公司、嵊州市金帝智能厨电有限公司、中山市铧禧电子科技有限公司、国家燃气用具质量监督检验中心。本标准主要起草人:徐继业、潘翠景、孙伟宝、林开良、毕凤娟、白阳、高永、杨国斌、周亮、李键、严力峰、罗钊明、邵于佶、鞠木春、张正东、裴俊、张梦婷、魏茹。G B/T3 8 6 9 32 0 2 0 燃气燃烧器和燃烧器具用安全和控制装置特殊要求 热电式熄火保护装置1 范围本标准规定了使用G B/T1 3 6 1 1规定的城镇燃气的燃烧器和燃烧器具用热电式熄火保护装置(以下简称“熄火保护装置”)的分类和分组,结构和材料,要求,试验方法,检验规则,标志、安装和操作说明书,包装、运输和贮存。本标准适用于最大工作压力不大于5 0 0k P a、公称尺寸不大于D N 5 0的燃气燃烧器和燃烧器具用热电式熄火保护装置。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。G B/T2 8 2 8.1 计数抽样检验程序 第1部分:按接收质量限(AQ L)检索的逐批检验抽样计划(G B/T2 8 2 8.12 0 1 2,I S O2 8 5 9-1:1 9 9 9,I D T)G B/T1 3 6 1 1 城镇燃气分类和基本特性G B/T3 0 5 9 72 0 1 4 燃气燃烧器和燃烧器具用安全和控制装置通用要求(I S O2 3 5 5 0:2 0 1 1,MO D)3 术语和定义G B/T3 0 5 9 7界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。为 便 于 使 用,以 下 重 复 列 出 了G B/T3 0 5 9 7中的某些术语和定义。3.1热电式熄火保护装置 t h e r m o e l e c t r i c f l a m e s u p e r v i s i o nc o n t r o l s由阀体、电磁阀、热电偶组成的能响应热电偶产生的热电势,并使通向主燃烧器或主燃烧器和点火燃烧器的燃气通路开启,并在受监控火焰熄灭后,能自动切断燃气通路的装置。注:熄火保护装置的形式和构成示意图参见附录D。3.2电磁阀 s o l e n o i dv a l v e一种装入阀体内、用热电偶产生的热电势来维持燃气通路的开启状态,并在所监控火焰熄灭后能够关闭燃气通路的部件。3.3热电偶 t h e r m o c o u p l e火焰感应元件,响应受监控火焰的温度,产生热电势。3.4点火互锁 i g n i t i o ni n t e r l o c k只要通向主燃烧器通路开启,就能阻止点火器动作的部件。1G B/T3 8 6 9 32 0 2 03.5重启互锁 r e-s t a r t i n t e r l o c k在电磁阀的衔铁与铁芯分离之前,能防止通向主燃烧器或主燃烧器和点火燃烧器的燃气通路重新打开的机械装置。3.6开阀状态 v a l v eo p e nc o n d i t i o n由辅助能或热电偶产生的热电势使电磁阀的衔铁与铁芯维持吸合的状态(燃气通路开启)。3.7闭阀状态 v a l v e c l o s e c o n d i t i o n电磁阀的衔铁与铁芯处于释放时的状态(燃气通路关闭)。3.8闭合元件 c l o s u e rm e m b e r熄火保护装置中用来切断燃气通路的可动部件(主要由衔铁、弹簧及密封材料组成)。3.9开阀时间 v a l v eo p e nt i m e处于室温的热电偶自被规定温度的火焰加热起,至电磁阀刚处于吸合状态的时间间隔。3.1 0闭阀时间 v a l v e c l o s e t i m e处于开阀状态的电磁阀,从火焰熄灭起,至电磁阀闭合元件刚达到关闭位置的时间间隔。3.1 1气密力 s e a l i n gf o r c e当电磁阀处于闭阀状态时闭合元件施加于阀门座的力。注:该力与燃气压力无关。4 分类和分组4.1 熄火保护装置分类4.1.1 根据电磁阀在燃具使用期限内预期的操作次数分类如下:类,4 00 0 0次(例如用于家用燃气灶、商用燃气灶);类,1 00 0 0次(例如用于燃气烤箱);类,60 0 0次(例如用于燃气采暖炉)。4.1.2 根据电磁阀的功能型式分类如下:单线圈型;双线圈型。4.1.3 根据热电偶感温部位的最高使用温度分类如下:低温型(热电偶感温部位的最高使用温度不高于6 5 0);高温型(热电偶感温部位的最高使用温度高于6 5 0)。4.2 熄火保护装置分组熄火保护装置分组应符合G B/T3 0 5 9 72 0 1 4中4.2的规定。2G B/T3 8 6 9 32 0 2 05 结构和材料5.1 一般要求熄火保护装置的一般结构应符合G B/T3 0 5 9 72 0 1 4中5.1的规定,同时还应符合下列规定:a)当受监控火焰熄灭时,熄火保护装置应能关闭燃气通路,同时应至少保持6.3.5.3规定的气密力;b)熄火保护装置的设计应确保在点火过程中,维持燃具的主燃气通路(无点火燃烧器)开启,或主燃气通路关闭而点火燃烧器通路开启;c)熄火保护装置的设计应确保气密力不会因进气口的燃气压力而下降。5.2 结构5.2.1 外观熄火保护装置的外观应符合G B/T3 0 5 9 72 0 1 4中5.2.1的规定。5.2.2 孔熄火保护装置的孔应符合G B/T3 0 5 9 72 0 1 4中5.2.2的规定。5.2.3 呼吸孔G B/T3 0 5 9 72 0 1 4中5.2.3不适用。5.2.4 紧固螺钉熄火保护装置的紧固螺钉应符合G B/T3 0 5 9 72 0 1 4中5.2.4的规定。5.2.5 可动部件熄火保护装置的可动部件应符合G B/T3 0 5 9 72 0 1 4中5.2.5的规定。5.2.6 保护盖熄火保护装置的保护盖应符合G B/T3 0 5 9 72 0 1 4中5.2.6的规定。5.2.7 维修和/或调节时的拆卸和重装熄火保护装置维修和/或调节时的拆卸和重装应符合G B/T3 0 5 9 72 0 1 4中5.2.7的规定。5.2.8 辅助通道熄火保护装置的辅助通道应符合G B/T3 0 5 9 72 0 1 4中5.2.8的规定。5.2.9 热电偶5.2.9.1 端子或接头与导体连接时,应能保持良好的接触(例如通过锡焊、电阻焊等焊接方式),有效防止接触电阻增大。5.2.9.2 除非制造商另有声明,热电偶的长度尺寸宜符合表1的规定。3G B/T3 8 6 9 32 0 2 0表1 热电偶的长度尺寸单位为毫米序号长度极限偏差11 0 0,1 5 0,2 0 0,2 5 0,3 0 0,4 0 0,4 5 0,5 0 0525 5 0,6 0 0,6 5 0,7 0 0,7 5 0,8 0 0,8 5 0,9 0 0,9 5 0,10 0 01 05.2.9.3 热电偶在燃具中的安装要求宜参考附录E的规定。5.2.1 0 电磁阀除非制造商另有声明,电磁阀的主要结构尺寸宜符合表2的规定,单线圈熄火保护装置电磁阀的结构和密封垫形式示意图见图1;双线圈熄火保护装置电磁阀的结构和密封垫形式示意图见图2。表2 电磁阀的结构尺寸单位为毫米序号密封垫的直径D1D2极限偏差L-L(自由长度-全压缩长度)1
