HJ 2051-2016 烧碱、聚氯乙烯工业废水处理工程技术规范.pdf

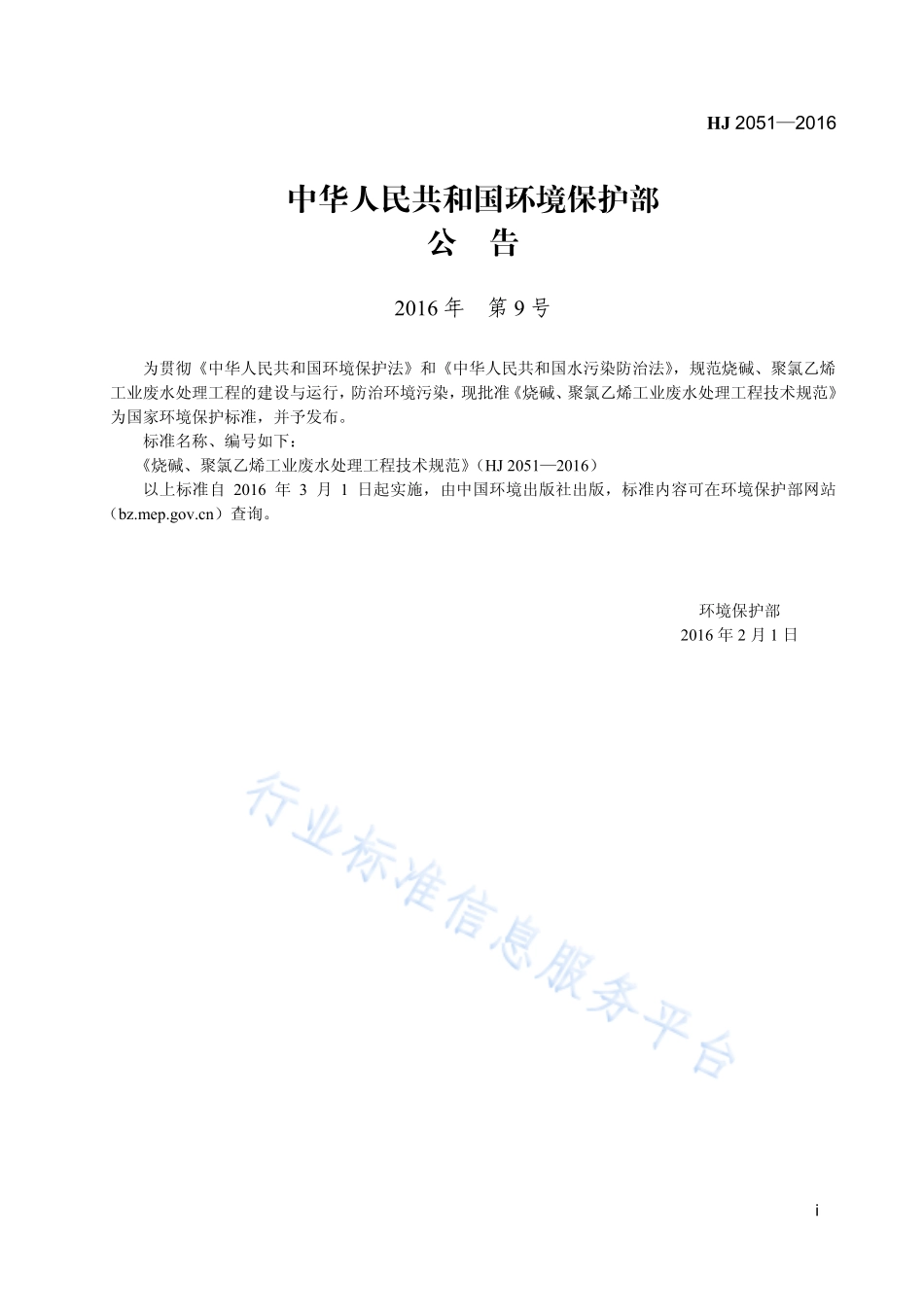

中华人民共和国国家环境保护标准 HJ 20512016 烧碱、聚氯乙烯工业废水处理工程 技术规范 Technical specification for wastewater treatment project of caustic alkali and polyvinyl chloride industry 2016-02-01 发布 2016-03-01 实施 环 境 保 护 部 发 布 HJ 20512016 i 中华人民共和国环境保护部 公 告 2016 年 第 9 号 为贯彻中华人民共和国环境保护法和中华人民共和国水污染防治法，规范烧碱、聚氯乙烯工业废水处理工程的建设与运行，防治环境污染，现批准 烧碱、聚氯乙烯工业废水处理工程技术规范为国家环境保护标准，并予发布。标准名称、编号如下：烧碱、聚氯乙烯工业废水处理工程技术规范（HJ 20512016）以上标准自 2016 年 3 月 1 日起实施，由中国环境出版社出版，标准内容可在环境保护部网站（）查询。环境保护部 2016 年 2 月 1 日 HJ 20512016 ii HJ 20512016 iii 目 次 前 言.iv 1 适用范围.1 2 规范性引用文件.1 3 术语和定义.2 4 废水水量和水质.3 5 总体要求.5 6 工艺设计.7 7 主要工艺设备和材料.14 8 检测与过程控制.14 9 主要辅助工程.15 10 劳动安全与职业卫生.16 11 施工与验收.16 12 运行与维护.17 附录 A（资料性附录）内部循环工艺.19 附录 B（资料性附录）烧碱、聚氯乙烯主要生产产污节点图.21 HJ 20512016 iv 前 言 为了贯彻执行中华人民共和国环境保护法和中华人民共和国水污染防治法，规范烧碱、聚氯乙烯工业废水处理工程的建设与运行管理，防治环境污染，保护环境和人体健康，制定本标准。本标准规定了烧碱、聚氯乙烯工业废水处理工程设计、施工、验收、运行与维护的技术要求。本标准为指导性标准。本标准为首次发布。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：中国环境保护产业协会、浩蓝环保股份有限公司、中国氯碱工业协会。本标准环境保护部 2016 年 2 月 1 日批准。本标准自 2016 年 3 月 1 日起实施。本标准由环境保护部解释。HJ 20512016 1 烧碱、聚氯乙烯工业废水处理工程技术规范 1 适用范围 本标准规定了烧碱、聚氯乙烯工业废水处理工程设计、施工、验收、运行与维护的技术要求。本标准适用于以烧碱、聚氯乙烯为主要产品企业的烧碱、聚氯乙烯工业废水处理工程，可作为烧碱、聚氯乙烯工业建设项目环境影响评价、环境保护设施设计与施工、建设项目竣工、环境保护验收及运行与管理的技术依据。2 规范性引用文件 本标准引用了下列文件或其中的条款。凡是未注明日期的引用文件，其最新版本适用于本标准。GB 12348 工业企业厂界环境噪声排放标准 GB 14554 恶臭污染物排放标准 GB 15562.2 环境保护图形标志 固体废物贮存（处置）场 GB 15581 烧碱、聚氯乙烯工业水污染物排放标准 GB 18071.1 基础化学原料制造业卫生防护距离 第 1 部分：烧碱制造业 GB 18484 危险废物焚烧污染控制标准 GB 18597 危险废物贮存污染控制标准 GB 18599 一般工业固体废物贮存、处置场污染控制标准 GB 50014 室外排水设计规范 GB 50015 建筑给水排水设计规范 GB 50016 建筑设计防火规范 GB 50019 工业建筑供暖通风与空气调节设计规范 GB 50046 工业建筑防腐蚀设计规范 GB 50055 通用用电设备配电设计规范 GB 50093 自动化仪表工程施工及质量验收规范 GB 50187 工业企业总平面设计规范 GB 50194 建设工程施工现场供用电安全规范 GB 50231 机械设备安装工程施工及验收通用规范 GB 50236 现场设备、工业管道焊接工程施工规范 GB 50254 电气装置安装工程 低压电器施工及验收规范 GB 50255 电气装置安装工程 电力变流设备施工及验收规范 GB 50256 电气装置安装工程 起重机电气装置施工及验收规范 GB 50268 给水排水管道工程施工及验收规范 GB 50275 风机、压缩机、泵安装工程施工及验收规范 GB 50483 化工建设项目环境保护设计规范 GB/T 16483 化学品安全技术说明书 内容和项目顺序 GB/T 50335 污水再生利用工程设计规范 HJ 20512016 2 GB/T 50934 石油化工工程防渗技术规范 GB 50141 给水排水构筑物工程施工及验收规范 CECS 97 鼓风曝气系统设计规程 CECS 111 寒冷地区污水活性污泥法处理设计规程 CECS 128 生物接触氧化法设计规程 CJJ 60 城市污水处理厂运行、维护及安全技术规程 HG/T 20504 化工危险废物填埋场设计规定 HJ/T 242 环境保护产品技术要求 污泥脱水用带式压榨过滤机 HJ/T 251 环境保护产品技术要求 罗茨鼓风机 HJ/T 252 环境保护产品技术要求 中、微孔曝气器 HJ/T 261 环境保护产品技术要求 压力溶气气浮装置 HJ/T 262 环境保护产品技术要求 格栅除污机 HJ/T 265 环境保护产品技术要求 刮泥机 HJ/T 277 环境保护产品技术要求 旋转式滗水器 HJ/T 279 环境保护产品技术要求 推流式潜水搅拌机 HJ/T 283 环境保护产品技术要求 厢式压滤机和板框压滤机 HJ/T 336 环境保护产品技术要求 潜水排污泵 HJ/T 369 环境保护产品技术要求 水处理用加药装置 HJ 576 厌氧缺氧好氧活性污泥法污水处理工程技术规范 HJ 577 序批式活性污泥法污水处理工程技术规范 次氯酸钠类消毒剂卫生质量技术规范（卫监督发2007265 号）建设项目（工程）竣工验收办法（计建设19901215 号）建设项目竣工环境保护验收管理办法（国家环境保护总局令 第 13 号）3 术语和定义 下列术语和定义适用于本标准。3.1 离子膜电解法 ion exchange membrane cell electrolysis process 指以食盐水为原料采用离子膜电解槽生产烧碱、氯气和氢气的生产工艺。3.2 乙烯氧氯化法 ethylene oxychlorination process 指以乙烯为原料采用乙烯氧氯化法生产聚氯乙烯的生产工艺。3.3 电石乙炔法 carbide-acetylene process 指以电石、氯气和氢气为原料生产聚氯乙烯的生产工艺。3.4 活性氯废水 reactive chlorine waste water 指生产烧碱工艺中，氯气净化工序中氯气洗涤塔产生的废水。3.5 氯乙烯废水 vinyl chloride waste water 指生产聚氯乙烯工艺中，聚合反应釜和浆料汽提塔工段产生的废水，包括冲釜水、涂壁水、汽提塔冷凝液等。HJ 20512016 3 3.6 含汞废水 mercury-containing waste water 指以乙炔为原料生产聚氯乙烯工艺中，采用氯化汞触媒催化合成氯乙烯工序产生的碱性废水、酸性废水、抽汞触媒废水和车间地面冲洗水等。3.7 含镍废水 nickel containing waste water 指生产烧碱工艺中，盐二次精制的螯合树脂再生塔中产生的再生废水。3.8 盐泥洗涤水、压滤水 salt mud washing and filter pressing water 指生产烧碱时盐泥洗涤和压滤过程中产生的废水。3.9 电石渣废水 carbide-slag waste water 指采用电石法生产乙炔工艺中，乙炔发生工序电石渣浆经过分离后的上清液。3.10 次氯酸钠废水 sodium hypochlorite waste water 指生产聚氯乙烯工艺中，采用次氯酸钠溶液净化乙炔气时产生的废水。3.11 聚氯乙烯离心母液 centrifugal mother liquid of polyvinyl chloride 指悬浮聚合工艺中聚氯乙烯聚合反应结束后，浆料进入离心单元进行固液分离后排出的废水。3.12 聚氯乙烯离心母液外排水 efflux of centrifugal mother liquid of polyvinyl chloride 指悬浮聚合工艺中聚氯乙烯离心母液经回收装置处理回收利用后，回收装置排放的废水等。3.13 内部循环工艺 internal circulation process 指生产单元产生的废水在车间内部进行处理，达到生产工艺回用水标准后返回车间进行循环使用。4 废水水量和水质 4.1 废水来源与分类 a）无机废水 采用离子膜电解法生产烧碱及采用电石乙炔法生产聚氯乙烯等产品的过程中产生的无机废水，主要包括电解工段的洗槽水、产碱工段的蒸发冷凝水和碱洗水、产酸工段的酸性水、机封冷却水、循环水装置排污水等，主要污染物为酸、碱、盐等无机物。b）有机废水 1）采用乙烯氧氯化法生产聚氯乙烯等产品的过程中产生的有机废水，主要包括氧氯化反应单元产生的酸碱废水、洗涤废气后的废水、二氯乙烷脱水塔产生的废水、地面污水、清焦水及事故洗涤塔废水、离心工段未经内部回收利用的离心母液和离心母液外排水等，其废水的 BOD5/COD 一般小于 0.3。2）采用电石乙炔法生产聚氯乙烯等产品的过程中产生的有机废水，主要包括离心工段未经内部回收利用的离心母液和离心母液外排水等，其废水的 BOD5/COD 一般小于 0.3。c）活性氯废水 离子膜电解法生产烧碱中，氯气净化工序中氯气洗涤塔产生的废水，主要污染物为有效氯等。d）氯乙烯废水 HJ 20512016 4 生产聚氯乙烯过程中，聚合反应釜产生的冲釜水、涂壁水和浆料汽提塔冷凝液等，主要污染物为氯乙烯、有机物等。e）含汞废水 采用电石乙炔法生产聚氯乙烯等产品的过程中产生的含汞废水，主要来自汞触媒合成氯乙烯水碱洗过程和含汞酸性废水解析后产生的酸性废水等，主要污染物为汞、盐等，汞含量为 0.051 mg/L。f）含镍废水 离子膜电解法生产烧碱中，盐二次精制的螯合树脂再生塔中产生的再生废水，主要污染物为镍、盐等。g）盐泥洗涤水、压滤水 离子膜电解法生产烧碱中，盐泥洗涤和压滤过程产生的废水，主要污染物为酸、碱、盐、溶解性固体及悬浮物等。h）电石渣废水 采用电石乙炔法生产聚氯乙烯产品的过程中，电石渣浆经过分离后的上清液，包括生产乙炔工艺中，水解电石时产生的废水，主要污染物为强碱、悬浮物、硫化物、磷化物等。i）次氯酸钠废水 采用电石乙炔法生产聚氯乙烯产品的过程中，在乙炔净化工段采用次氯酸钠溶液净化乙炔气时产生的废水，主要污染物为乙炔、硫化物和磷化物等。j）聚氯乙烯离心母液 采用悬浮聚合工艺生产聚氯乙烯等产品的过程中产生的聚氯乙烯离心母液，主要包括悬浮聚合工艺中聚氯乙烯聚合反应结束后，浆料进入离心单元进行固液分离后排出的母液废水，离心母液装置冲洗水等，主要污染物为少量聚氯乙烯粒子、聚合过程加入的助剂和残余反应物等。4.2 废水水量 4.2.1 新建项目废水排放量可由式（1）和式（2）或式（1）和式（3）计算获得，还需满足有关标准的规定。QY=Qi+Qj （1）Qi=qi（1）（2）Qi=Q （3）式中：QY 综合废水量，m3/t；Qi 生产废水量，m3/t；Qj 其他废水量，m3/t，包括地面冲洗水、厂内初期雨水等，应参照 GB 50015 等标准确定；qi 各生产工序废水量，m3/t，应根据水平衡图确定；Q 生产用水量，m3/t，可根据生产用水定额确定；废水回用率，%，即回用废水量与废水产生量的比值，应根据废水实际回用情况或水平衡图确定；按给水量计算排水量的折减系数，应根据企业生产工艺及给排水设施水平等因素确定，一般取 30%50%。4.2.2 现有项目废水排放量应根据实测数据确定。如不具备现场测量条件，可类
