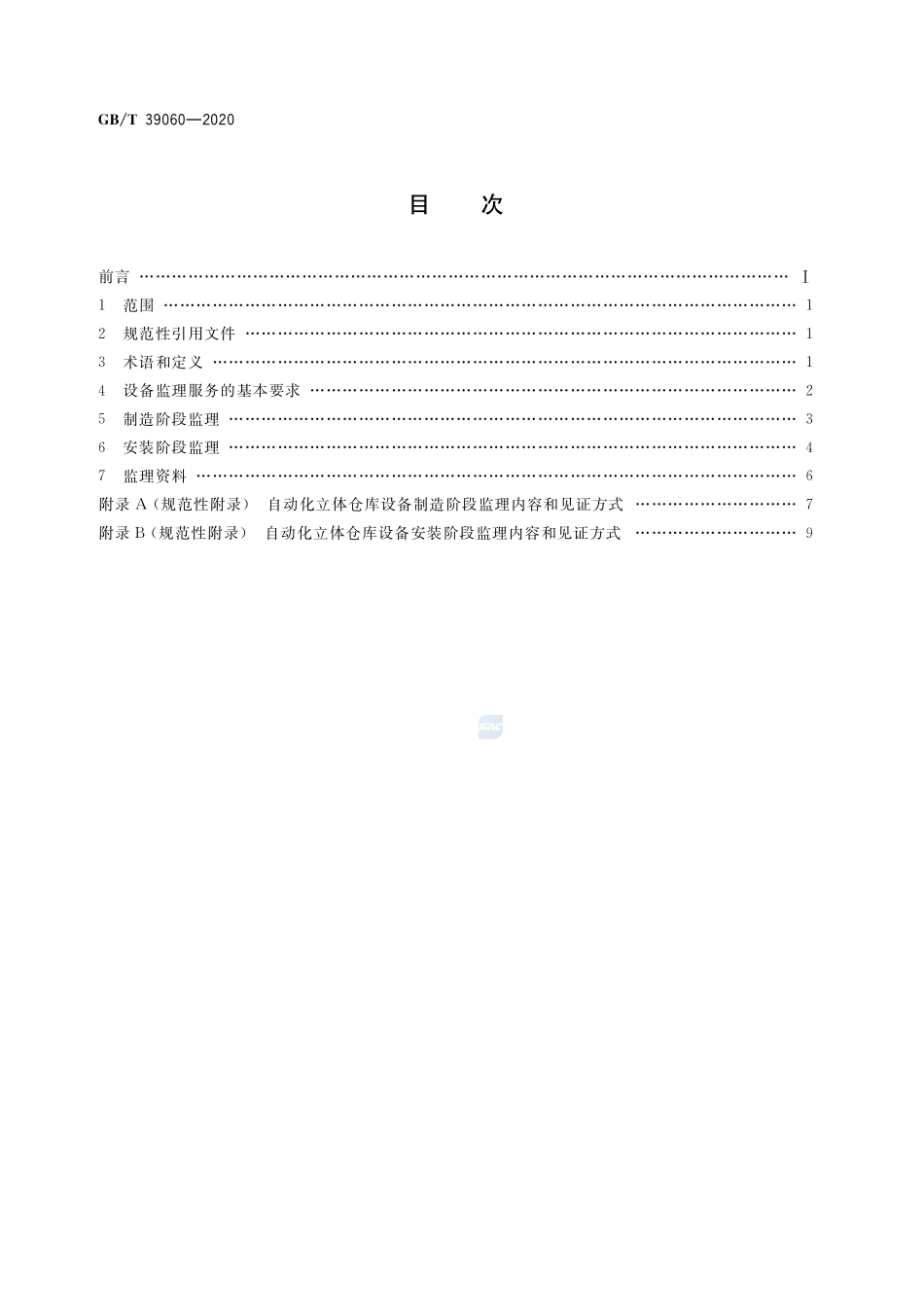

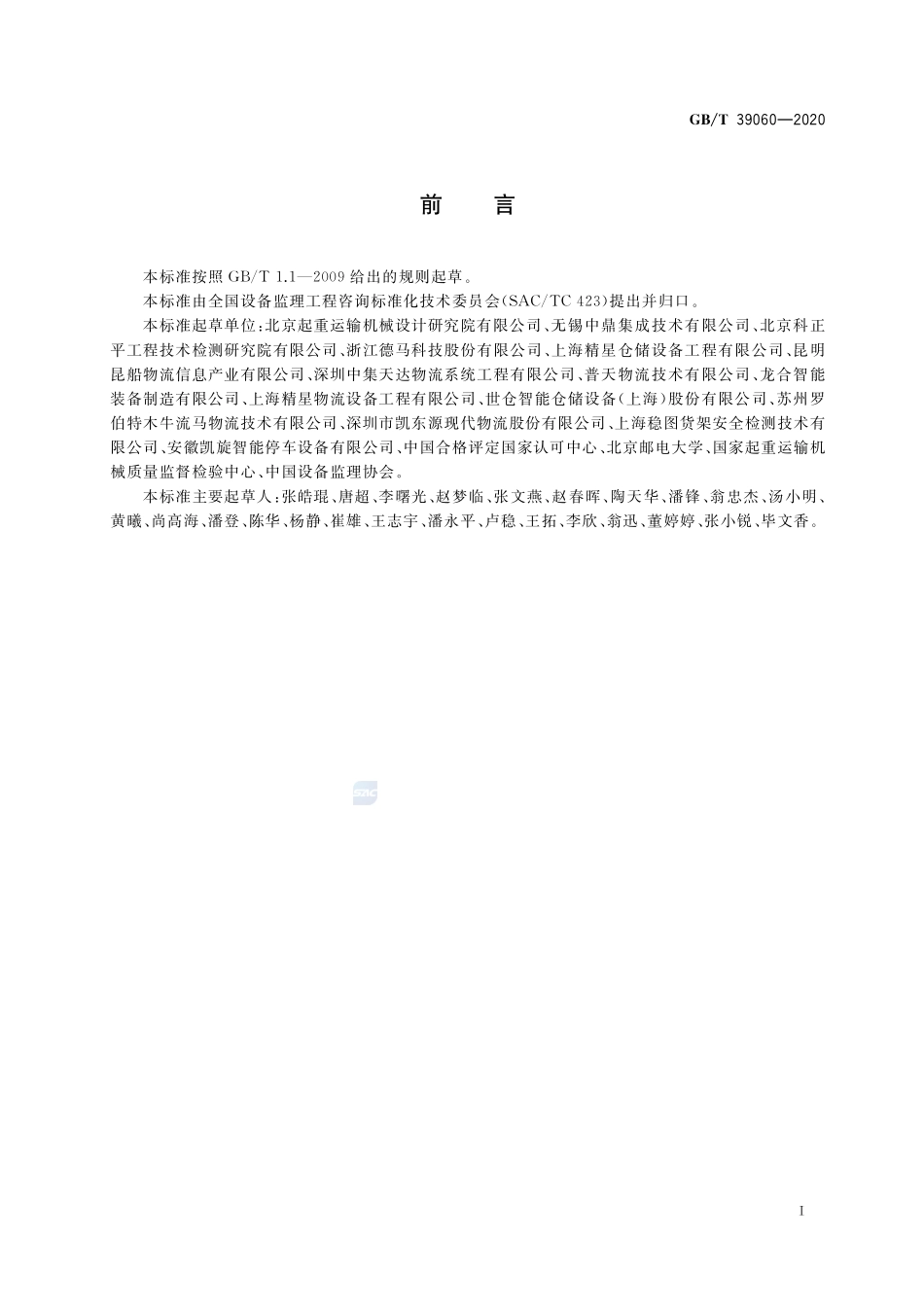

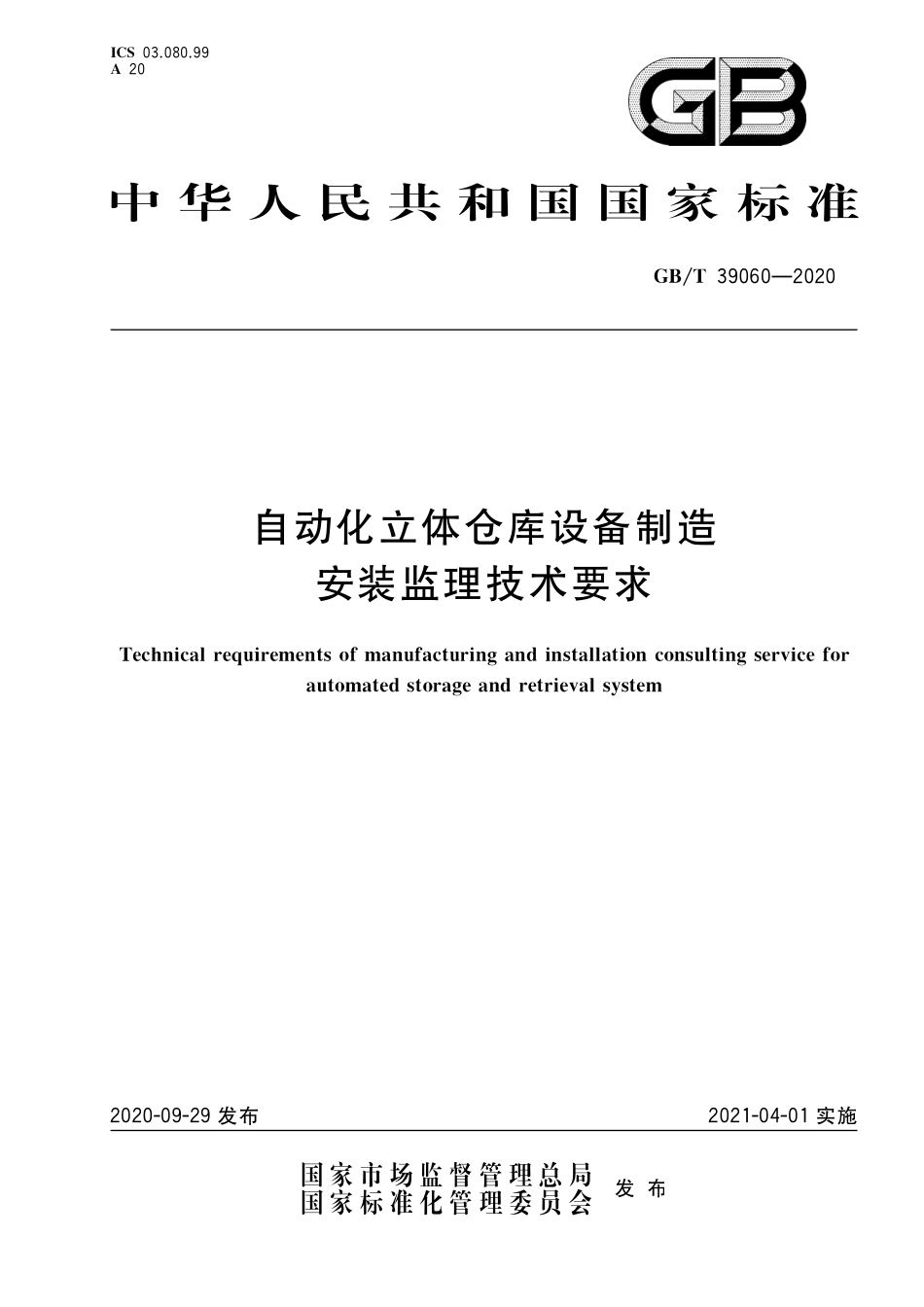

书 书 书犐 犆犛 犃 中 华 人 民 共 和 国 国 家 标 准犌犅犜 自动化立体仓库设备制造安装监理技术要求犜 犲 犮 犺 狀 犻 犮 犪 犾狉 犲 狇 狌 犻 狉 犲犿犲 狀 狋 狊狅 犳犿犪 狀 狌 犳 犪 犮 狋 狌 狉 犻 狀 犵犪 狀 犱犻 狀 狊 狋 犪 犾 犾 犪 狋 犻 狅 狀犮 狅 狀 狊 狌 犾 狋 犻 狀 犵狊 犲 狉 狏 犻 犮 犲犳 狅 狉犪 狌 狋 狅犿犪 狋 犲 犱狊 狋 狅 狉 犪 犵 犲犪 狀 犱狉 犲 狋 狉 犻 犲 狏 犪 犾狊 狔 狊 狋 犲犿 发布 实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布目次前言范围规范性引用文件术语和定义设备监理服务的基本要求制造阶段监理安装阶段监理监理资料附录（规范性附录）自动化立体仓库设备制造阶段监理内容和见证方式附录（规范性附录）自动化立体仓库设备安装阶段监理内容和见证方式犌犅犜 前言本标准按照 给出的规则起草。本标准由全国设备监理工程咨询标准化技术委员会（）提出并归口。本标准起草单位：北京起重运输机械设计研究院有限公司、无锡中鼎集成技术有限公司、北京科正平工程技术检测研究院有限公司、浙江德马科技股份有限公司、上海精星仓储设备工程有限公司、昆明昆船物流信息产业有限公司、深圳中集天达物流系统工程有限公司、普天物流技术有限公司、龙合智能装备制造有限公司、上海精星物流设备工程有限公司、世仓智能仓储设备（上海）股份有限公司、苏州罗伯特木牛流马物流技术有限公司、深圳市凯东源现代物流股份有限公司、上海稳图货架安全检测技术有限公司、安徽凯旋智能停车设备有限公司、中国合格评定国家认可中心、北京邮电大学、国家起重运输机械质量监督检验中心、中国设备监理协会。本标准主要起草人：张皓琨、唐超、李曙光、赵梦临、张文燕、赵春晖、陶天华、潘锋、翁忠杰、汤小明、黄曦、尚高海、潘登、陈华、杨静、崔雄、王志宇、潘永平、卢稳、王拓、李欣、翁迅、董婷婷、张小锐、毕文香。犌犅犜 自动化立体仓库设备制造安装监理技术要求范围本标准规定了与自动化立体仓库设备（以下简称仓库设备）制造安装质量有关的术语和定义、设备监理服务的基本要求、制造阶段监理、安装阶段监理、监理资料的要求。本标准适用于自动化立体仓库使用的钢结构货架、巷道堆垛起重机、输送分拣设备、自动导引车（）设备。本标准不适用于低温自动化立体仓库、防爆自动化立体仓库中使用的设备。规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。设备工程监理规范 自动化立体仓库设计规范 自动化立体仓库术语术语和定义 、和 界定的以及下列术语和定义适用于本文件。为便于使用，以下重复列出了 中的某些术语和定义。自动化立体仓库犪 狌 狋 狅犿犪 狋 犲 犱狊 狋 狅 狉 犪 犵 犲犪 狀 犱狉 犲 狋 狉 犻 犲 狏 犪 犾狊 狔 狊 狋 犲犿由钢结构货架、堆垛机和搬运设备构成的存取单元货物并可自动化作业的仓库。，定义 设备工程狆 犾 犪 狀 狋犲 狀 犵 犻 狀 犲 犲 狉 犻 狀 犵以设备为主要建设内容的工程，包括规划、设计、采购、制造、安装、调试等过程。注：设备工程也包括设备系统的大修、技术改造等。注：实际应用中，设备工程可能被称为设备工程项目。，定义 见证狑 犻 狋 狀 犲 狊 狊设备监理工程师亲自对文件、记录、过程等实物、活动进行观察、检查、记录、确认等的作证活动。，定义 文件见证点狉 犲 犮 狅 狉 犱狆 狅 犻 狀 狋犚点犌犅犜 由设备监理工程师对设备工程的有关文件、记录或报告等进行见证而预先设定的监理控制点。，定义 现场见证点狑 犻 狋 狀 犲 狊 狊狆 狅 犻 狀 狋犠点由设备监理工程师对设备工程的过程、工序、节点或结果进行现场见证而预先设定的监理控制点。，定义 停止见证点犺 狅 犾 犱狆 狅 犻 狀 狋犎点由设备监理工程师见证并签认后才可转入下一个过程、工序或节点而预先设定的监理控制点。，定义 设备监理服务的基本要求 设备监理服务实现的策划 明确监理服务所用方法、手段、记录要求及所需的资源等，并形成文件。分析合同，识别相关的法律法规和标准，分析被监理单位的信息以及设备监理单位的技术、管理、资源状况，编制质量计划，适时编制监理细则等作业指导文件。应依据立体仓库采购合同、监理合同和相关协议约定，考虑被监理单位的质量保证体系情况，确定如何检查、审查、核查、见证等通用要求，确定检查设备工程的方法和手段。按照第章和第章要求，确定与质量有关的监理控制点、方式，制造阶段监理主要监理内容和见证方式见附录、安装阶段监理主要监理内容和见证方式见附录。确定检查、审查、核查、见证等监理控制的依据，识别确定制造、安装、测试、检测依据的标准规范、技术要求，并形成文件。适用时，与委托人、被监理单位或其他相关方一起确认设备监理服务项目的质量计划。设备监理服务的提供 应按照 的要求对与合同管理、质量、成本、进度、沟通等过程有关的监理服务提供主要过程及采购等其他服务过程予以控制，应对监理服务提供的支持过程予以控制。具体监理项目的设备监理服务范围和内容由监理合同确定。应核查被监理单位的质量管理体系、相关资质，检查有关人员资格。如发现不符合和质量隐患，应要求被监理单位及时处置并采取纠正措施，并对处置结果及纠正措施进行验证，如发现严重不符合应及时报告委托人；若被监理单位拒绝整改或延误时，应及时向委托人报告。设备监理服务的控制应依据设备监理单位的服务质量标准，对监理服务进行监视，应编制形成文件的程序，以规定职责、程序以及监视和测量的内容、频次、记录等。组织项目监理机构内部、设备监理单位其他部门或请委托人对质量计划执行的符合性进行监视，可以采取抽样方式进行检查，适时调整资源提供、持续改进监理服务。犌犅犜 制造阶段监理 制造前制造前监理至少应包含以下内容：）审查制造相关人员资格；）审查相关标准和规范、仓库设备设计文件、主要工艺方案；）审查被监理单位的供应商、分包方的控制制度与实施情况；）审查被监理单位检验制度，检查被监理单位相关表格；）审查检验计划、审查采购计划和生产计划；）向被监理单位进行监理交底。原材料原材料监理至少应包含以下内容：）检查原材料与设计图纸或技术规格书的符合性，现场存储情况、标识及外观质量；）审查结构件主要原材料、焊材质量证明文件；）审查主要原材料、焊材的进厂检验记录。主要外购件主要外购件监理至少应包含以下内容：）检查外购件的品牌、型号、规格、参数、数量、产地等与设计图纸及技术规格书的符合性；）检查主要外购件现场存储情况、标识及外观质量；）审查主要外购件质量证明文件、性能报告、复检报告。注：主要外购件一般包括主要控制元件、电气保护元件、电控柜、配电柜、减速器、链条、链轮、钢丝绳、卷筒和滑轮、高强螺栓等。焊接焊接监理至少应包括以下内容：）检查焊接作业人员资格；）审查焊条、焊丝、焊剂和钢材的牌号、规格；）检查焊接工艺、质量检验的执行情况；）检查焊缝外观质量。表面涂装和防锈表面涂装和防锈监理至少应包括以下内容：）检查涂装前材料表面处理情况与工艺文件的符合性；）检查表面涂装与工艺文件的符合性；）核查漆膜附着力；）检查涂层表面外观质量；）检查涂层颜色；）检查出厂前裸露加工面采用的防锈措施。巷道堆垛起重机巷道堆垛起重机监理至少应包括以下内容：犌犅犜 ）检查上横梁、下横梁焊接后的水平弯曲；）检查下横梁焊接后上拱度；）检查整个立柱形成后，其中心线的直线度；）检查立柱导轨直线度、对称度公差；）检查起升导轨与立柱拼装质量；）核查上横梁、下横梁、立柱的外形尺寸和接口尺寸。输送分拣设备输送分拣设备监理至少应包括以下内容：）核查各设备的主要外形尺寸；）检查上表面的水平度和连接框架的对角线偏差；）检查垂直输送设备框架组装偏差和提升机构装配质量；）检查导轨穿梭车车体装配质量；）检查分拣机各单元构件的装配质量；）见证出厂试验。货架货架监理至少应包括以下内容：）核查货架立柱、承载梁的尺寸；）检查货架立柱、承载梁的焊接质量。自动导引车（犃犌犞）监理至少应包括以下内容：）核查主要技术参数；）检查操作部分执行人工和自动任务的交互操作功能单元完整性；）检查操作面板功能；）检查安全装置功能有效性。安装阶段监理 安装前安装前监理至少应包括以下内容：）审查安装单位、人员资质，检查现场特种设备及作业人员的资质；）审查安装计划、安装图纸、安装工艺和出厂试验大纲；）检查检测工具、仪器、仪表等的校准、检定状态；）核查仓库设备安装条件，包括基础预埋件的报告等；）审查仓库设备部件出厂文件。链条、链轮和钢丝绳链条、链轮和钢丝绳监理至少应包括以下内容：）检查链条、链轮的润滑程度；）检查链条、链轮装配质量；）检查钢丝绳装配质量。犌犅犜 货架货架监理至少应包括以下内容：）审查货架安装自检报告；）检查货架连接质量；）检查运行轨与导向轨的垂直距离偏差；）检查运行轨与导向轨的水平错位；）检查货架牛腿托梁或横梁水平度；）检查货架片垂直度。巷道堆垛起重机巷道堆垛起重机监理至少应包括以下内容：）审查巷道堆垛起重机安装自检报告；）检查导向轨接头处的焊接质量；）检查运行轨接头处的焊接质量；）检查立柱垂直度；）检查不带电外壳或支架接地；）检查货叉伸缩方向与堆垛机运行方向的垂直度；）检查单立柱的起升导轨对其安装面的下横梁垂直度；）检查双立柱的起升导轨对其安装面的下横梁垂直度和平行度；）检查起升机构、运行机构及货叉伸缩机构制动器的有效性；）见证保护装置有效性试验过程；）检查缓冲器装配质量；）检查夹钩及清轨器装置装配质量。）检查载货台的装配质量；）检查卷筒、滑轮、车轮装配质量；）检查货叉的叉体内装配质量；）检查导轮装置装配质量；）见证起升机构运转情况；）见证运行机构运转情况。输送分拣设备输送分拣设备监理至少应包括以下内容：）检查安装基准位的偏差；）检查安装尺寸和接口尺寸精度；）见证各运行、承载能力、运行速度及分拣效率等试验；）检查垂直输送及水平输送安全保护装置；）检查运转部位的安全保护装置；）检查通道区及防止人员进入的安全防护装置；）检查不带电外壳或支架接地。自动导引车（犃犌犞）监理至少应包括以下内容：犌犅犜 ）检查出厂检验报告；）见证运行试验；）见证安全装置试验。电气设备电气设备安装监理至少应包括以下内容：）检查动力线及控制线的安装质量；）检查接地装置的安装、接地电阻；）检查欠压和过压保护；）检查绝缘电阻。监理资料 管理资料在制造和安装监理过程中，应按照 相关要求对监理资料进行管理。资料内容监理资料至少包括以下内容：）监理资料包括以文字、图形、照片等为主要内容纸质形式的资料，以及电子文件形式的资料；）根据项目管理的特点，监理资料可根据工程阶段、设备类别、服务内容、专业类别、资料的内容等进行分类。资料分类按监理资料的内容可将其分为如下几类：）依据类合同文件，包括监理合同等，一般包括项目合同、图纸、方案、变更文件、有关的会议纪要等；）监理工作文件类，包括质量计划、监理细则等；）监督管理类，指检查、审核、确认、见证等监理记录，包括见证记录、审核记录、监理日记等，以及被监理单位提交的方案、计划、报告、质量记录等文件和记录；）指令文件类，包括监理工程师通知单、支付证书、暂停令、开工复工指令等；）沟通协调类，包括会议纪要、工作联系单、相关的往来文件、相关的电话、传真记录等；）监理报告类，包括监理总结报告、监理阶段报告等。犌犅犜 附录犃（规范性附录）自动化立体仓库设备制造阶段监理内容和见证方式表 规定了自动化立体仓库设备制造阶段监理内容和见证方式。表犃 制造阶段监理内容和见证方式序号名称监理内容见证方式正文中条款号制造前）人员资格）相关标准和规范、设计文件、主要工艺文件）被监理单位的供应商、分包方的控制制度与实施情况）被监理单位检验制度和相关表格）检验计划、采购计划和生产计划 原材料）设计图纸或技术规格书）现场存储情况、标识及外观质量）主要原材料及焊材质量证明文件）主要原材料及焊材进厂检验记录 主要外购件）
