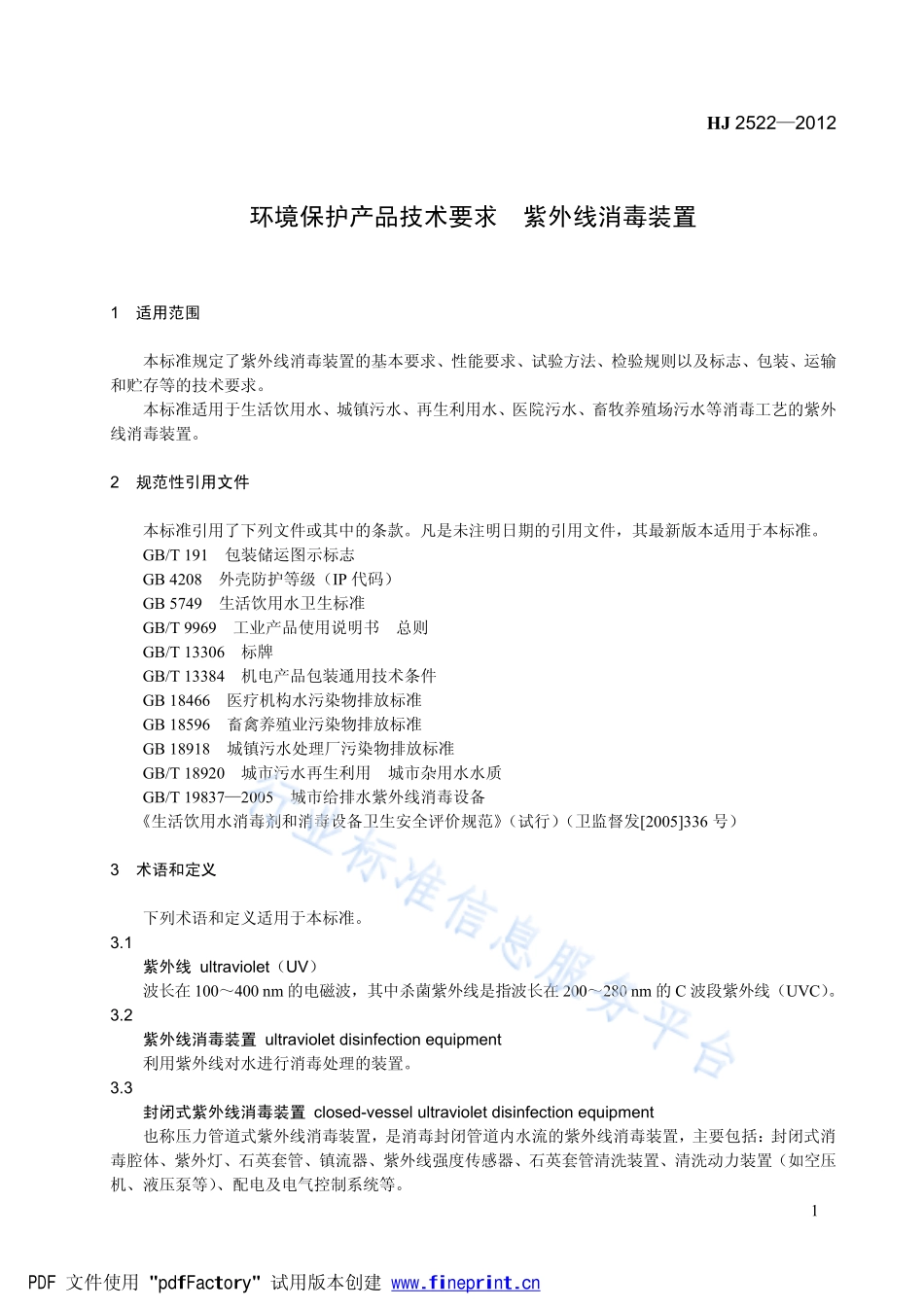

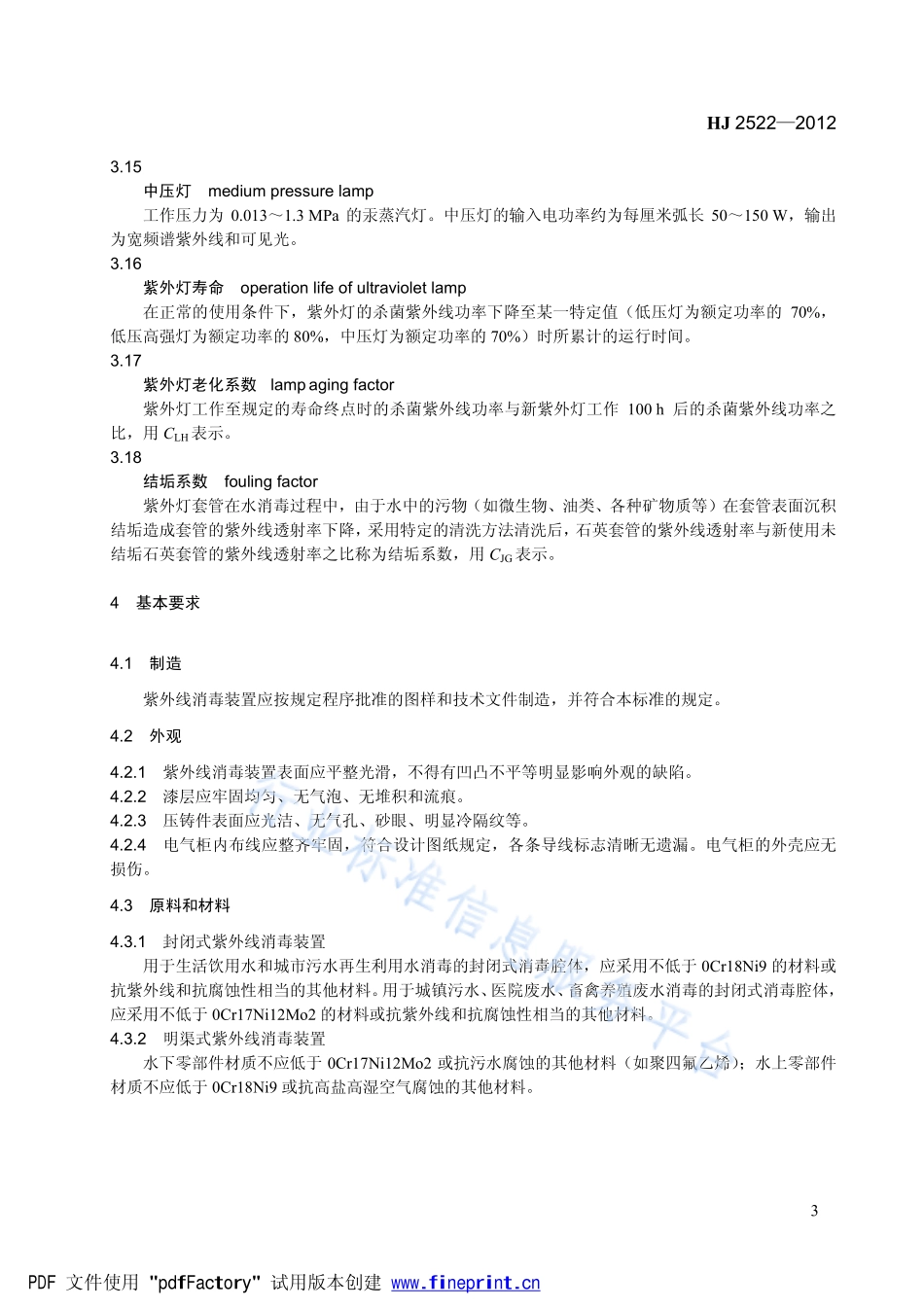

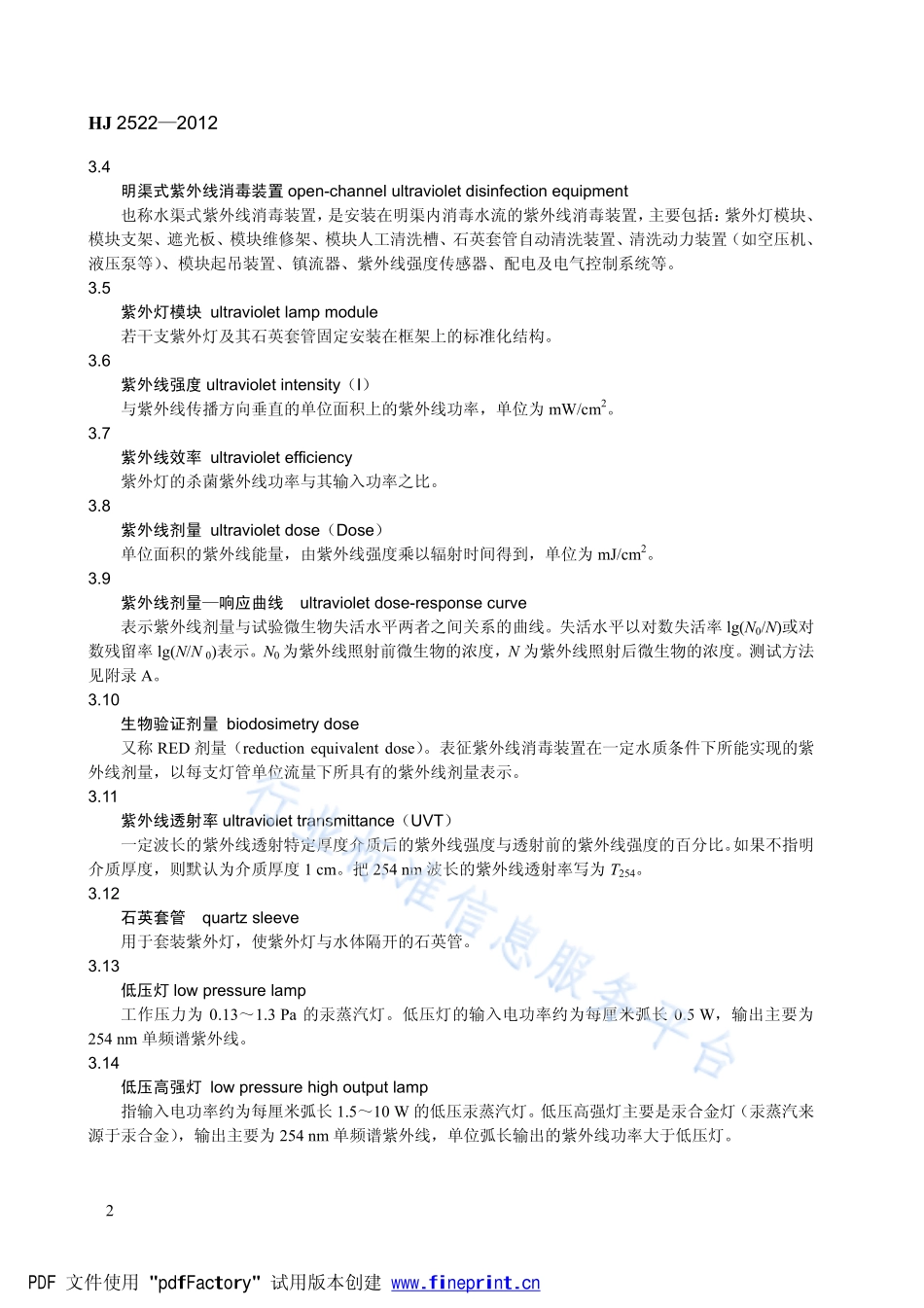

HJ 25222012 1 环境保护产品技术要求 紫外线消毒装置 1 适用范围 本标准规定了紫外线消毒装置的基本要求、性能要求、试验方法、检验规则以及标志、包装、运输和贮存等的技术要求。本标准适用于生活饮用水、城镇污水、再生利用水、医院污水、畜牧养殖场污水等消毒工艺的紫外线消毒装置。2 规范性引用文件 本标准引用了下列文件或其中的条款。凡是未注明日期的引用文件，其最新版本适用于本标准。GB/T 191 包装储运图示标志 GB 4208 外壳防护等级（IP 代码）GB 5749 生活饮用水卫生标准 GB/T 9969 工业产品使用说明书 总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 18466 医疗机构水污染物排放标准 GB 18596 畜禽养殖业污染物排放标准 GB 18918 城镇污水处理厂污染物排放标准 GB/T 18920 城市污水再生利用 城市杂用水水质 GB/T 198372005 城市给排水紫外线消毒设备 生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）（卫监督发2005336 号）3 术语和定义 下列术语和定义适用于本标准。3.1 紫外线 ultraviolet（UV）波长在 100400 nm 的电磁波，其中杀菌紫外线是指波长在 200280 nm 的 C 波段紫外线（UVC）。3.2 紫外线消毒装置 ultraviolet disinfection equipment 利用紫外线对水进行消毒处理的装置。3.3 封闭式紫外线消毒装置 closed-vessel ultraviolet disinfection equipment 也称压力管道式紫外线消毒装置，是消毒封闭管道内水流的紫外线消毒装置，主要包括：封闭式消毒腔体、紫外灯、石英套管、镇流器、紫外线强度传感器、石英套管清洗装置、清洗动力装置（如空压机、液压泵等）、配电及电气控制系统等。PDF 文件使用 pdfFactory 试用版本创建 HJ 25222012 2 3.4 明渠式紫外线消毒装置 open-channel ultraviolet disinfection equipment 也称水渠式紫外线消毒装置，是安装在明渠内消毒水流的紫外线消毒装置，主要包括：紫外灯模块、模块支架、遮光板、模块维修架、模块人工清洗槽、石英套管自动清洗装置、清洗动力装置（如空压机、液压泵等）、模块起吊装置、镇流器、紫外线强度传感器、配电及电气控制系统等。3.5 紫外灯模块 ultraviolet lamp module 若干支紫外灯及其石英套管固定安装在框架上的标准化结构。3.6 紫外线强度 ultraviolet intensity（I）与紫外线传播方向垂直的单位面积上的紫外线功率，单位为 mW/cm2。3.7 紫外线效率 ultraviolet efficiency 紫外灯的杀菌紫外线功率与其输入功率之比。3.8 紫外线剂量 ultraviolet dose（Dose）单位面积的紫外线能量，由紫外线强度乘以辐射时间得到，单位为 mJ/cm2。3.9 紫外线剂量响应曲线 ultraviolet dose-response curve 表示紫外线剂量与试验微生物失活水平两者之间关系的曲线。失活水平以对数失活率 lg(N0/N)或对数残留率 lg(N/N 0)表示。N0为紫外线照射前微生物的浓度，N 为紫外线照射后微生物的浓度。测试方法见附录 A。3.10 生物验证剂量 biodosimetry dose 又称 RED 剂量（reduction equivalent dose）。表征紫外线消毒装置在一定水质条件下所能实现的紫外线剂量，以每支灯管单位流量下所具有的紫外线剂量表示。3.11 紫外线透射率 ultraviolet transmittance（UVT）一定波长的紫外线透射特定厚度介质后的紫外线强度与透射前的紫外线强度的百分比。如果不指明介质厚度，则默认为介质厚度 1 cm。把 254 nm 波长的紫外线透射率写为 T254。3.12 石英套管 quartz sleeve 用于套装紫外灯，使紫外灯与水体隔开的石英管。3.13 低压灯 low pressure lamp 工作压力为 0.131.3 Pa 的汞蒸汽灯。低压灯的输入电功率约为每厘米弧长 0.5 W，输出主要为254 nm 单频谱紫外线。3.14 低压高强灯 low pressure high output lamp 指输入电功率约为每厘米弧长 1.510 W 的低压汞蒸汽灯。低压高强灯主要是汞合金灯（汞蒸汽来源于汞合金），输出主要为 254 nm 单频谱紫外线，单位弧长输出的紫外线功率大于低压灯。PDF 文件使用 pdfFactory 试用版本创建 HJ 25222012 3 3.15 中压灯 medium pressure lamp 工作压力为 0.0131.3 MPa 的汞蒸汽灯。中压灯的输入电功率约为每厘米弧长 50150 W，输出为宽频谱紫外线和可见光。3.16 紫外灯寿命 operation life of ultraviolet lamp 在正常的使用条件下，紫外灯的杀菌紫外线功率下降至某一特定值（低压灯为额定功率的 70%，低压高强灯为额定功率的 80%，中压灯为额定功率的 70%）时所累计的运行时间。3.17 紫外灯老化系数 lamp aging factor 紫外灯工作至规定的寿命终点时的杀菌紫外线功率与新紫外灯工作 100 h 后的杀菌紫外线功率之比，用 CLH表示。3.18 结垢系数 fouling factor 紫外灯套管在水消毒过程中，由于水中的污物（如微生物、油类、各种矿物质等）在套管表面沉积结垢造成套管的紫外线透射率下降，采用特定的清洗方法清洗后，石英套管的紫外线透射率与新使用未结垢石英套管的紫外线透射率之比称为结垢系数，用 CJG表示。4 基本要求 4.1 制造 紫外线消毒装置应按规定程序批准的图样和技术文件制造，并符合本标准的规定。4.2 外观 4.2.1 紫外线消毒装置表面应平整光滑，不得有凹凸不平等明显影响外观的缺陷。4.2.2 漆层应牢固均匀、无气泡、无堆积和流痕。4.2.3 压铸件表面应光洁、无气孔、砂眼、明显冷隔纹等。4.2.4 电气柜内布线应整齐牢固，符合设计图纸规定，各条导线标志清晰无遗漏。电气柜的外壳应无损伤。4.3 原料和材料 4.3.1 封闭式紫外线消毒装置 用于生活饮用水和城市污水再生利用水消毒的封闭式消毒腔体，应采用不低于 0Cr18Ni9 的材料或抗紫外线和抗腐蚀性相当的其他材料。用于城镇污水、医院废水、畜禽养殖废水消毒的封闭式消毒腔体，应采用不低于 0Cr17Ni12Mo2 的材料或抗紫外线和抗腐蚀性相当的其他材料。4.3.2 明渠式紫外线消毒装置 水下零部件材质不应低于 0Cr17Ni12Mo2 或抗污水腐蚀的其他材料（如聚四氟乙烯）；水上零部件材质不应低于 0Cr18Ni9 或抗高盐高湿空气腐蚀的其他材料。PDF 文件使用 pdfFactory 试用版本创建 HJ 25222012 4 4.4 零部件 4.4.1 电气控制柜 电气控制柜应能显示紫外灯工作状态、紫外灯工作时间累加、柜内温度、电源的电压电流等参数。4.4.2 镇流器 紫外灯的镇流器应为电子镇流器。使用低压高强灯（汞合金灯）的系统，其电子镇流器输出功率应在 50%100%范围内可调。4.4.3 紫外灯 4.4.3.1 紫外线效率 新的低压灯和低压高强灯的紫外线效率不小于 35%，新的中压灯的紫外线效率不小于 15%。4.4.3.2 紫外灯寿命 在正常工作和开关灯 1 000 次条件下，低压灯的寿命不小于 8 000 h，低压高强灯的寿命不小于12 000 h，中压灯的寿命不小于 5 000 h。4.4.3.3 紫外灯的老化系数 在紫外灯的工作寿命时间内，低压灯的老化系数不小于 70%，低压高强灯的老化系数不小于 80%，中压汞灯的老化系数不小于 70%。4.4.4 石英套管 石英套管每毫米石英厚度的紫外线透射率应不小于 90%。4.4.5 石英套管清洗装置 清洗装置可根据需要调节清洗频次，清洗石英套管时应顺畅、灵活，无明显晃动感。4.5 防护等级 4.5.1 封闭式消毒腔体耐压 封闭式消毒腔体耐压（水压）应不小于 0.8 MPa；对于无压力要求的紫外线消毒装置，耐压应不小于 0.2 MPa。4.5.2 紫外灯模块防护等级 紫外灯模块水下部分的防护等级不低于 GB 4208 规定的 IP68 或当量等级；模块水上部分的防护等级不低于 IP65 或当量等级。4.5.3 电气控制柜防护等级 露天使用的电气控制柜及其他功能柜体防护等级应符合 GB 4208 的规定，且不低于 IP65 或当量等级；遮盖及室内使用的电气控制柜防护等级应符合 GB 4208 规定，且不低于 IP56 或当量等级。4.5.4 绝缘电阻 配电线路与控制线路对电气控制柜的绝缘电阻应不小于 2 M。PDF 文件使用 pdfFactory 试用版本创建 HJ 25222012 5 5 性能要求 5.1 生物验证剂量 5.1.1 饮用水消毒 5.1.1.1 进入紫外线消毒装置的水质除余氯和微生物学指标外，其余指标应符合 GB 5749 的规定，且紫外线透射率 T254不小于 85%。5.1.1.2 紫外线消毒装置用于饮用水消毒时，紫外线生物验证剂量应不小于 40 mJ/cm2，消毒效果应符合卫生部生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）的要求，出水应达到 GB 5749 中相应的微生物学指标要求。5.1.2 城镇污水消毒 5.1.2.1 进入紫外线消毒装置的城镇污水应经过二级生物处理。对于一级 A 排放标准的污水，除微生物学指标外，紫外线消毒装置进水的其余指标应符合 GB 18918 一级 A 的规定，且 SS 不大于 10 mg/L，紫外线透射率 T254不小于 65%；对于一级 B 和二级排放标准的污水，除微生物学指标外，紫外线消毒装置的进水的其余指标应符合 GB 18918 的规定，且一级 B 的 SS 不大于 20 mg/L，二级的 SS 不大于30 mg/L，紫外线透射率 T254不小于 50%。5.1.2.2 紫外线消毒装置用于城镇污水消毒时，对于一级 A 排放标准的污水，紫外线生物验证剂量应不小于 20 mJ/cm2；对于一级 B 和二级排放标准的污水，紫外线生物验证剂量应不小于 15 mJ/cm2。出水应达到 GB 18918 所规定的微生物学指标。5.1.3 城市污水再生水的消毒 5.1.3.1 进入紫外线消毒装置的城市污水再生水应是二级生化沉淀后、经深度处理的水，除余氯和微生物学指标外，其余指标应符合 GB/T 18920 的规定，且 SS 不大于 10 mg/L，紫外线透射率 T254不小于65%。5.1.3.2 紫外线消毒装置用于城市污水再生水消毒时，紫外线生物验证剂量应不小于 80 mJ/cm2，出水应达到 GB/T 18920 中规定的微生物学指标要求。5.1.4 医院污水消毒 5.1.4.1 进入紫外线消毒装置的医院污水应是经过二级生物处理或其他工艺深度处理的水，对于按排放标准排放的污水 SS 不大于 20 mg/L，按预处理标准排放的污水 SS 不大于 60 mg/L，紫外线透射率 T254不小于 60%。5.1.4.2 紫外线消毒装置用于医院污水消毒时，紫外线生物验证剂量应不小于 60 mJ/cm2，出水应达到GB 18466 中相应的微生物学指标要求。5.1.5 禽畜养殖场污水的消毒 5.1.5.1 进入紫外线消毒装置的禽畜养殖场污水应是经过二级生物处理或其他工艺深度处理的水，水质要求 SS 不大于 20 mg/L，紫外线透射率 T254不小于 60%。5.1.5.2 紫外线消毒装置用于禽畜养殖场污水消毒时，紫外线生物验证剂量应不小于 60 mJ/cm2，出水应达到 GB 18596 中相应的微生物学指标要求。PDF
